APIGatewayとStepFunctionを使い、EC2の起動から停止時間までを自在に操る

Last updated at Posted at 2021-10-19

はじめに

「EC2を起動し、特定の時間経過後、EC2を停止する」仕組みをAPIGatewayとStepFunctionを使い、実現します。

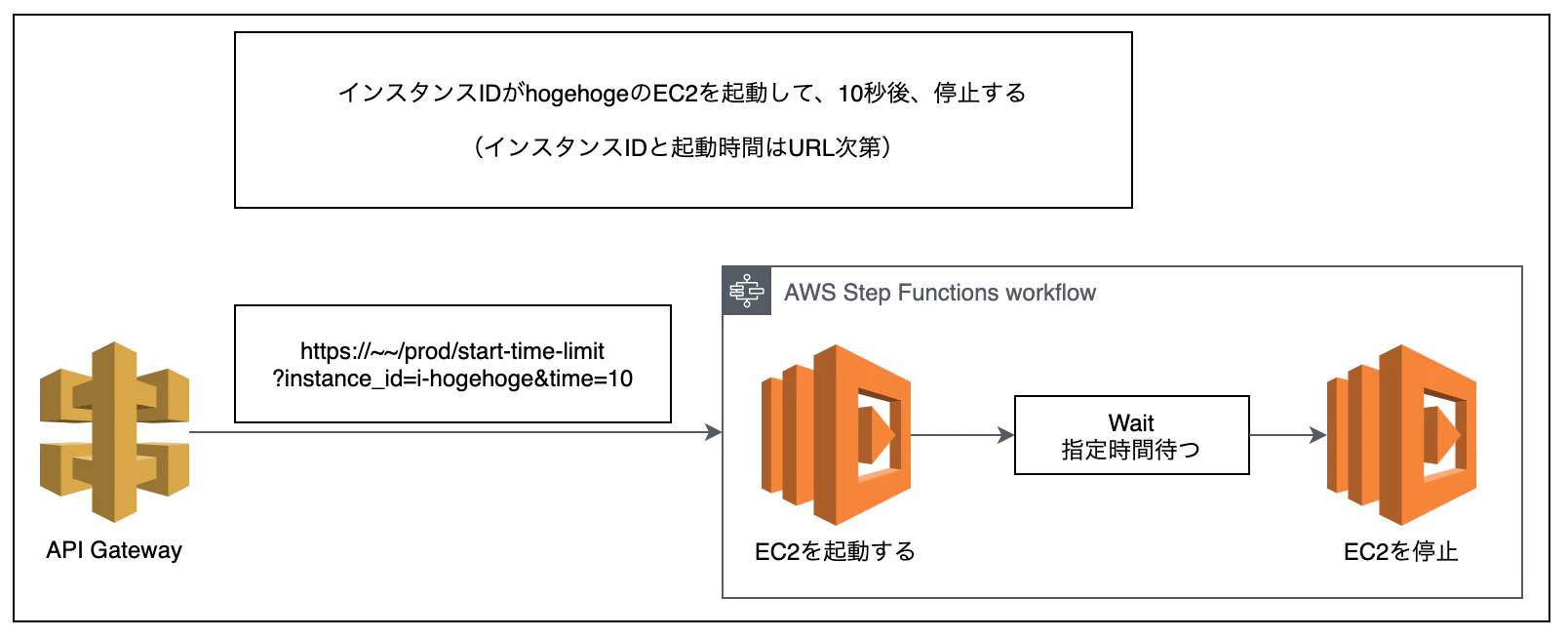

完成図

https://xxxxx.execute-api.ap-northeast-1.amazonaws.com/prod/start-limit?instance_id=i-hogehoge&time=10をリクエストすると、インスタンスIDがi-hogehogeのEC2を起動し、10秒後に停止する挙動になります。

挙動の詳細について説明しますと、
起動するインスタンスinstance_idで指定し、と起動してから停止するまでの時間をtimeで指定しています。

APIGatewayからこれらの2つの値をStepFunctionに渡し、StepFunction内で、Lambdaにinstance_id、とWaitにtimeを渡して実行する挙動になります。

作業の流れ流れ

①Lambda用のIAMポリシーを作成
②Lambdaを2つ作成
③Stepfunction作成
④APIGateway用のIAMロール作成
⑤APIGateway作成

Lambda用のIAMポリシーを作成

LambdaでEC2を起動・停止するためのぽりが必要です。
jsonで下記のコードをコピペして、ポリシーを作成しましょう。

{
  "Version": "2012-10-17",
  "Statement": [
    {
     "Sid": "VisualEditor0",
     "Effect": "Allow",
     "Action": [
         "logs:CreateLogStream",
         "ec2:DescribeInstances",
         "ec2:StopInstances",
         "ec2:StartInstances",
         "logs:CreateLogGroup",
         "logs:PutLogEvents"
     ],
     "Resource": "*"
    }
  ]
}

Lambdaを2つ作成

起動と停止するLambdaを作成します。
・関数を作成：一から作成
・関数名：適切に
・ランタイム：Python
・アクセス権限：基本的な Lambda アクセス権限で新しいロールを作成

EC2Start
import json
import boto3
def lambda_handler(event, context):
    ec2 = boto3.client('ec2', region_name='ap-northeast-1')
    ec2.start_instances(InstanceIds=[event['instance_id']])
EC2Stop
import json
import boto3
def lambda_handler(event, context):
    ec2 = boto3.client('ec2', region_name='ap-northeast-1')
    ec2.stop_instances(InstanceIds=[event['instance_id']])

作成後、設定→実行ロールの編集から、先程作成したポリシーをIAMロールにアタッチしてください。

Stepfunction作成

ステートマシンを作成します。
・ワークフローを視覚的に設計
・タイプ：標準
次へ

ワークフローを設計
StartとEndの間に以下の通りにフローを設定します。
・アクション：Lambda Invoke
・フロー：Wait
・アクション：Lambda Invoke

第一工程（EC2の起動）

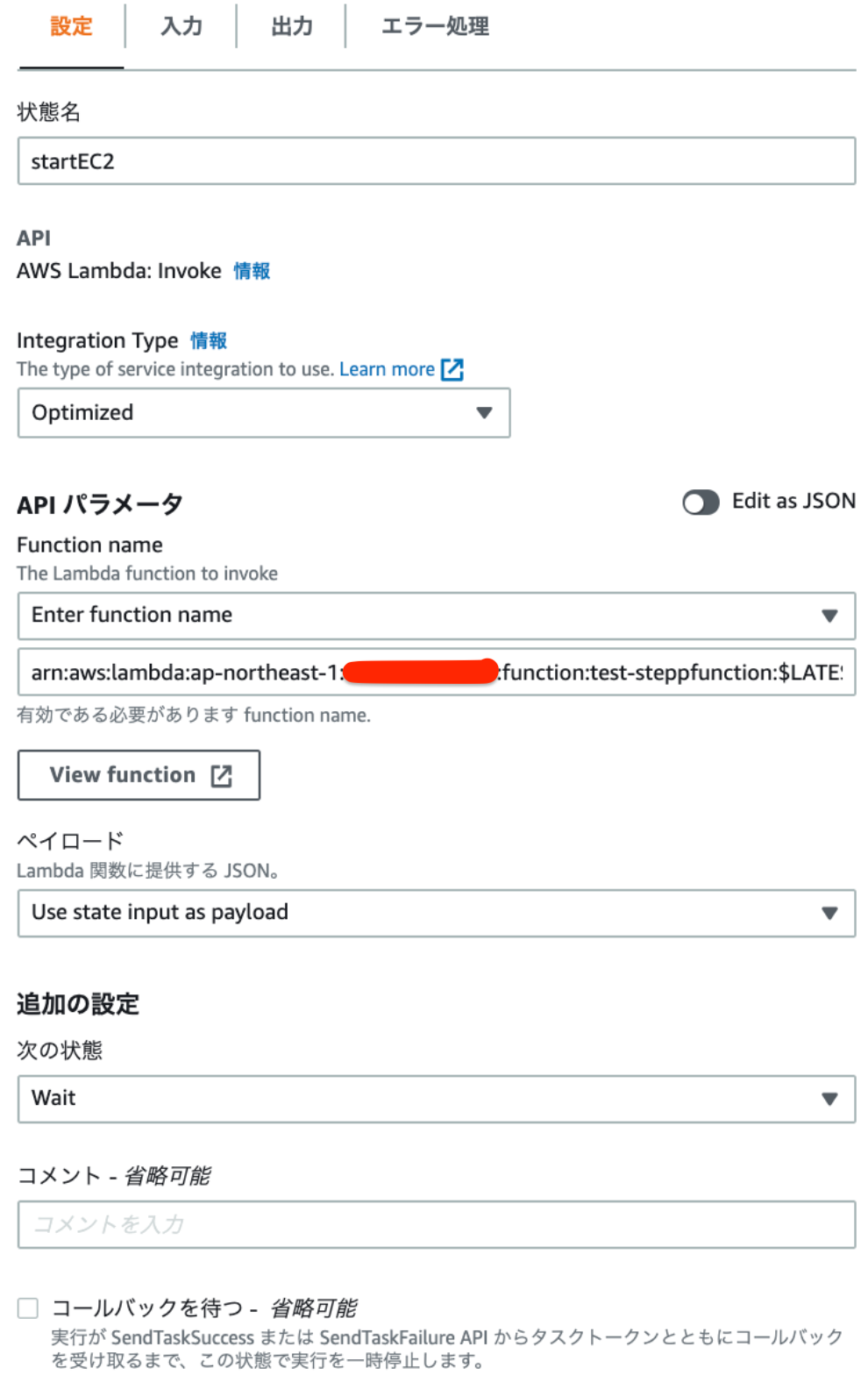

設定
・状態名：startEC2
・Integration Type：Optimized
・Function name：先程作成したEC2の起動Lambda
・ペイロード：Use state input as payload
・追加の状態：Wait

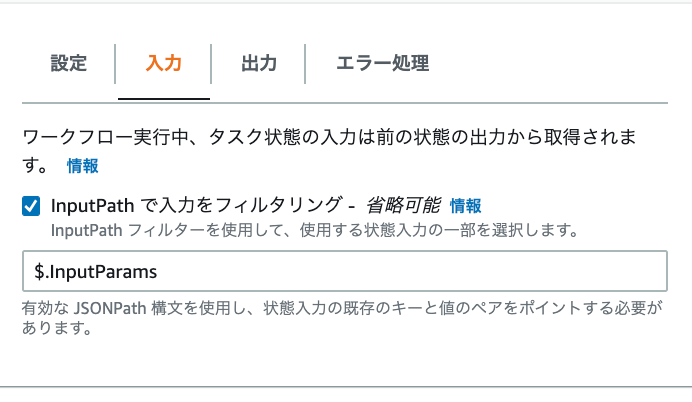

入力
・InputPath で入力をフィルタリング：$.InputParams
入力をInputParamsに絞ることで、Lambdaに渡す値がわかりやくすなります。
Lambdaは、InputParams.instance_idを参照します。

"InputParams": {
  "instance_id": "i-xxxxxxxxxxxx",
  "time": 10
}

出力
・ResultPath を使用して元の入力を出力に追加：Discard result and keep original input
元の入力からそのまま出力されます。
元の入力を変えると、Waitや次のLambdaが値を参照できなくなります。

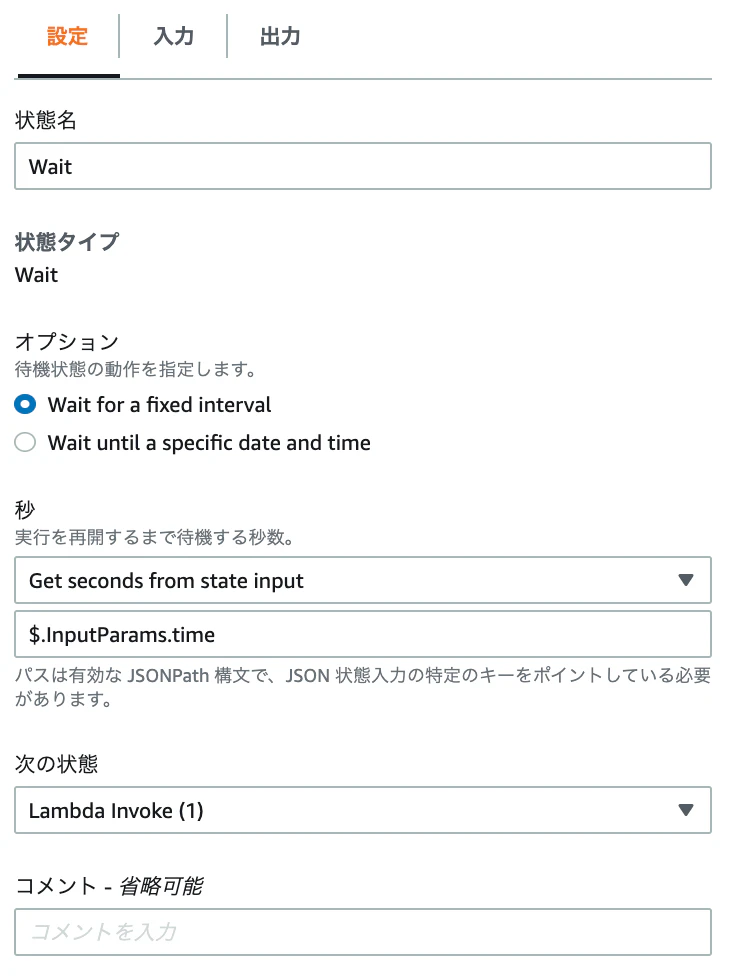

第二工程（待機時間）

設定
・状態名：stopEC2
・オプション：Wait for a fixed interval
・Get seconds from state input：$.InputParams.time
InputParamsのtimeの値を参照して待機時間の値が決定されます。

入力
・チェックしません

出力
・チェックしません

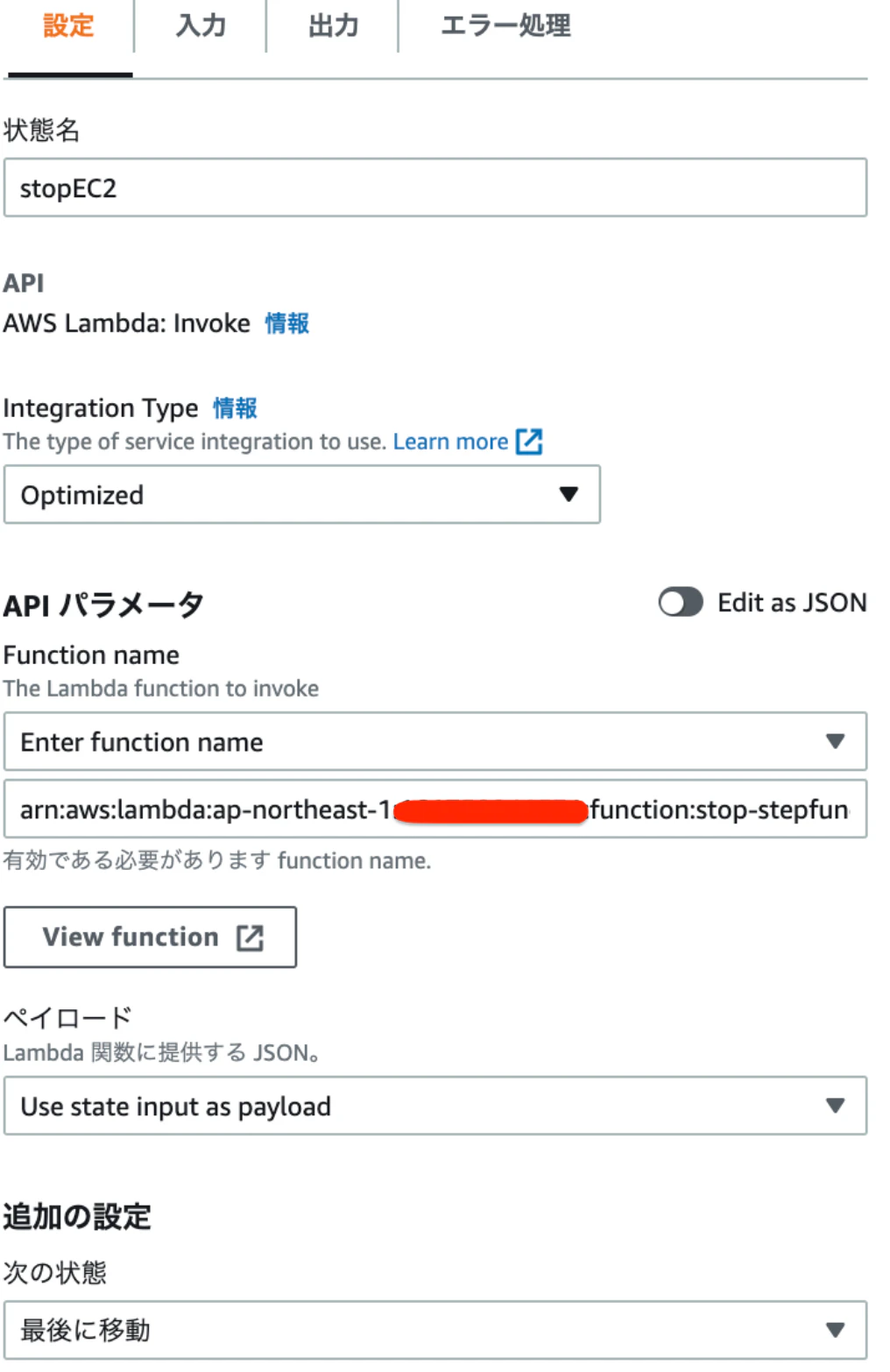

第三工程（EC2の停止）

設定
・状態名：stopEC2
・Integration Type：Optimized
・Function name：作成したEC2の停止Lambda
・ペイロード：Use state input as payload

入力
・InputPath で入力をフィルタリング：$.InputParams

出力
・デフォルト

次へ

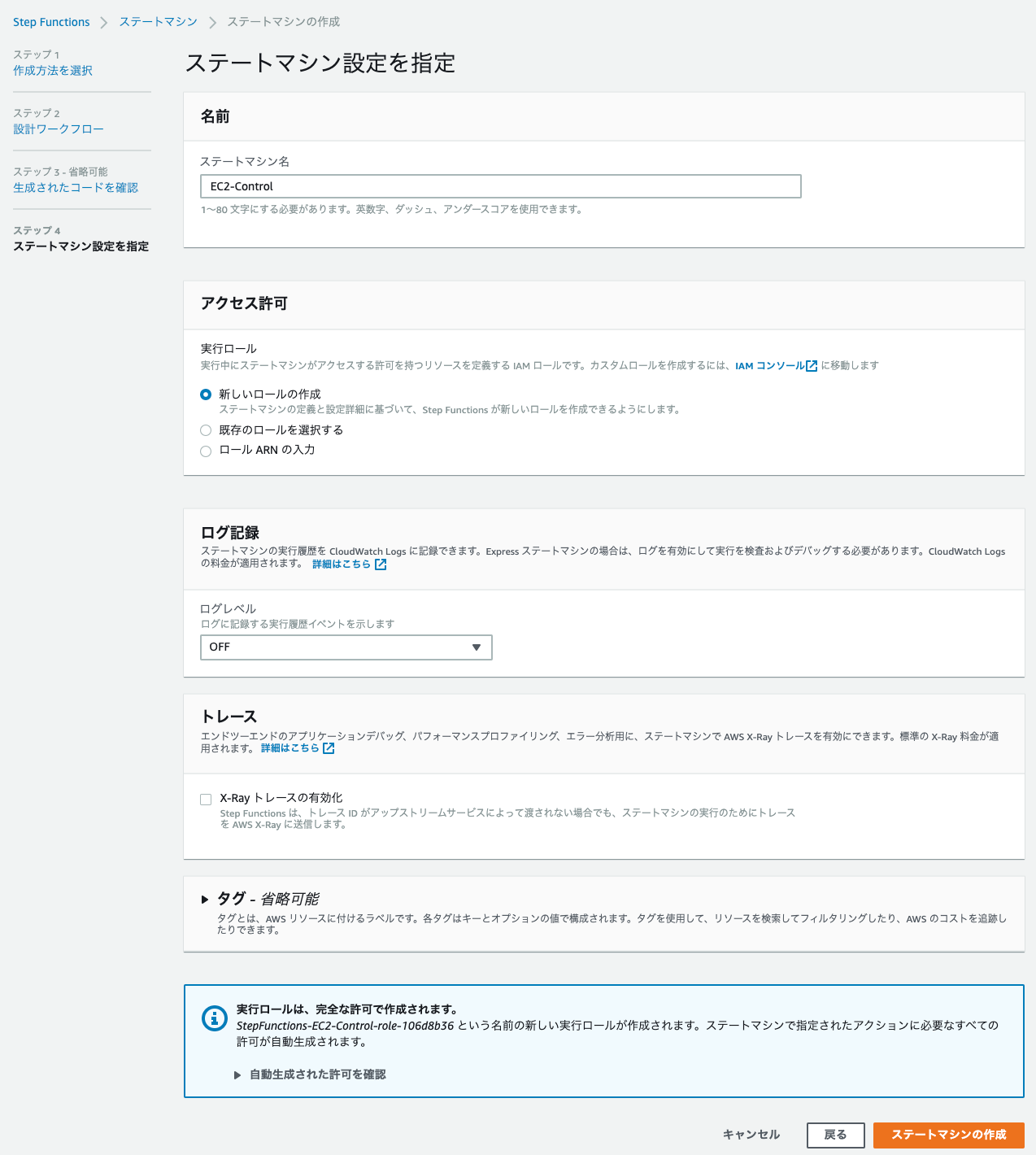

・名前：EC2-Control
・実行ロール：新しいロールを作成

ステートマシンが作成されました。

ARNは、後で使いますのでコピーしておいてください。

StepFunctionの定義

stepfunctionの定義になります。LambdaのARN2つを貼り付けると、コピペで作成できます。

{
  "Comment": "This is your state machine",
  "StartAt": "startEC2",
  "States": {
    "startEC2": {
      "Type": "Task",
      "Resource": "arn:aws:states:::lambda:invoke",
      "Parameters": {
        "Payload.$": "$",
        "FunctionName": "arn:aws:lambda:ap-northeast-1:xxxxxxxxxx:function:test-steppfunction:$LATEST"
      },
      "Retry": [
        {
          "ErrorEquals": [
            "Lambda.ServiceException",
            "Lambda.AWSLambdaException",
            "Lambda.SdkClientException"
          ],
          "IntervalSeconds": 2,
          "MaxAttempts": 6,
          "BackoffRate": 2
        }
      ],
      "Next": "Wait",
      "ResultPath": null,
      "InputPath": "$.InputParams"
    },
    "Wait": {
      "Type": "Wait",
      "Next": "stopEC2",
      "SecondsPath": "$.InputParams.time"
    },
    "stopEC2": {
      "Type": "Task",
      "Resource": "arn:aws:states:::lambda:invoke",
      "OutputPath": "$.Payload",
      "Parameters": {
        "Payload.$": "$",
        "FunctionName": "arn:aws:lambda:ap-northeast-1:xxxxxxx:function:stop-stepfunction:$LATEST"
      },
      "Retry": [
        {
          "ErrorEquals": [
            "Lambda.ServiceException",
            "Lambda.AWSLambdaException",
            "Lambda.SdkClientException"
          ],
          "IntervalSeconds": 2,
          "MaxAttempts": 6,
          "BackoffRate": 2
        }
      ],
      "End": true,
      "InputPath": "$.InputParams"
    }
  }
}

APIGateway用のIAMロール作成

StepFunctionsの実行権限を持ったロールが必要なため、API Gateway用のIAMロールを作成します

ロールの作成
・AWSサービス
・APIGateway
次のステップ

ポリシーの選択
・AmazonAPIGatewayPushToCloudWatchLogsが選択済み
追加せずそのまま、次のステップをクリック

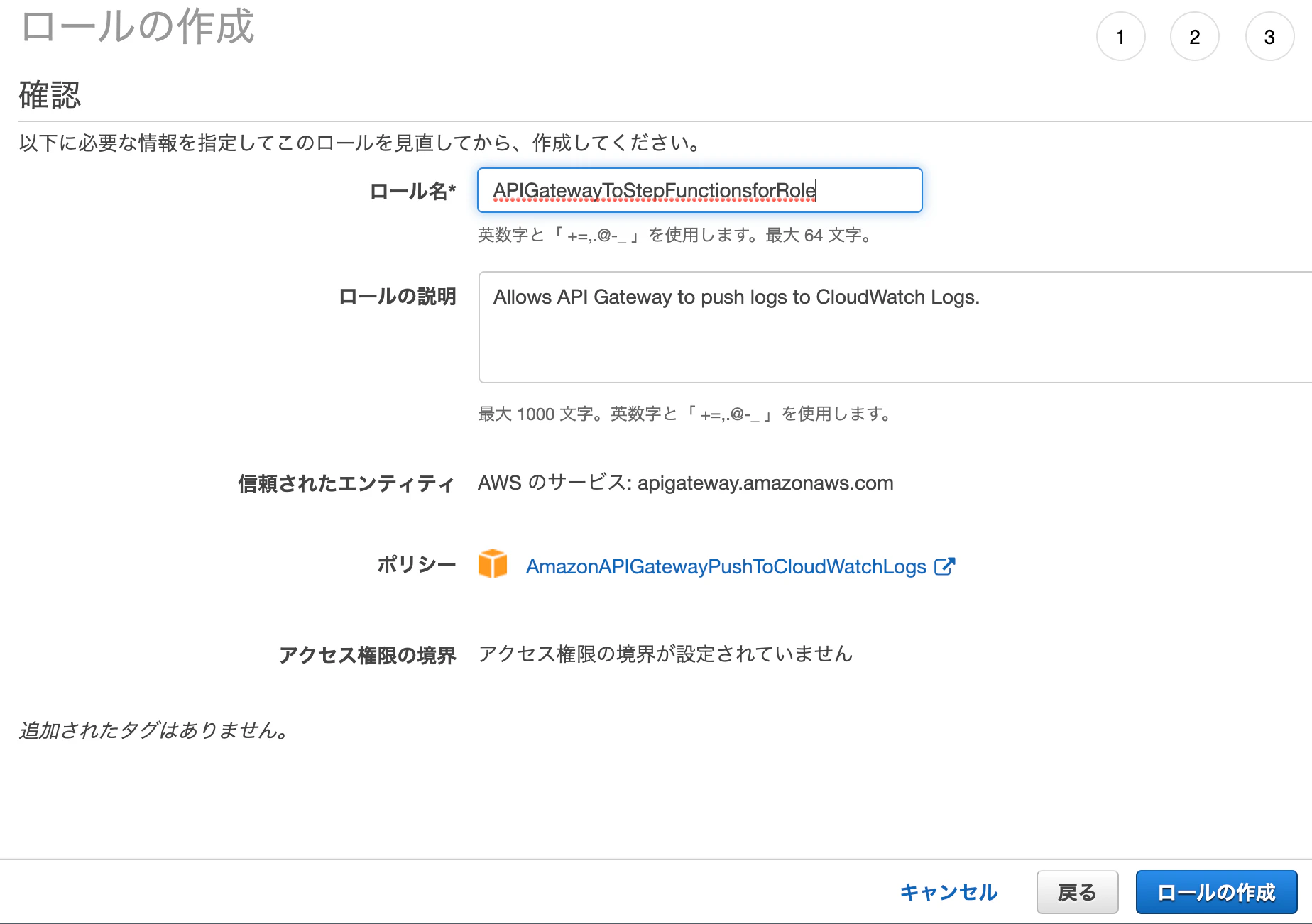

下記の通り、ロールを作成する

作成したロールにAWSStepFunctionsFullAccessをアタッチします。

ロールのARNをコピーしておきます。

APIGateway作成

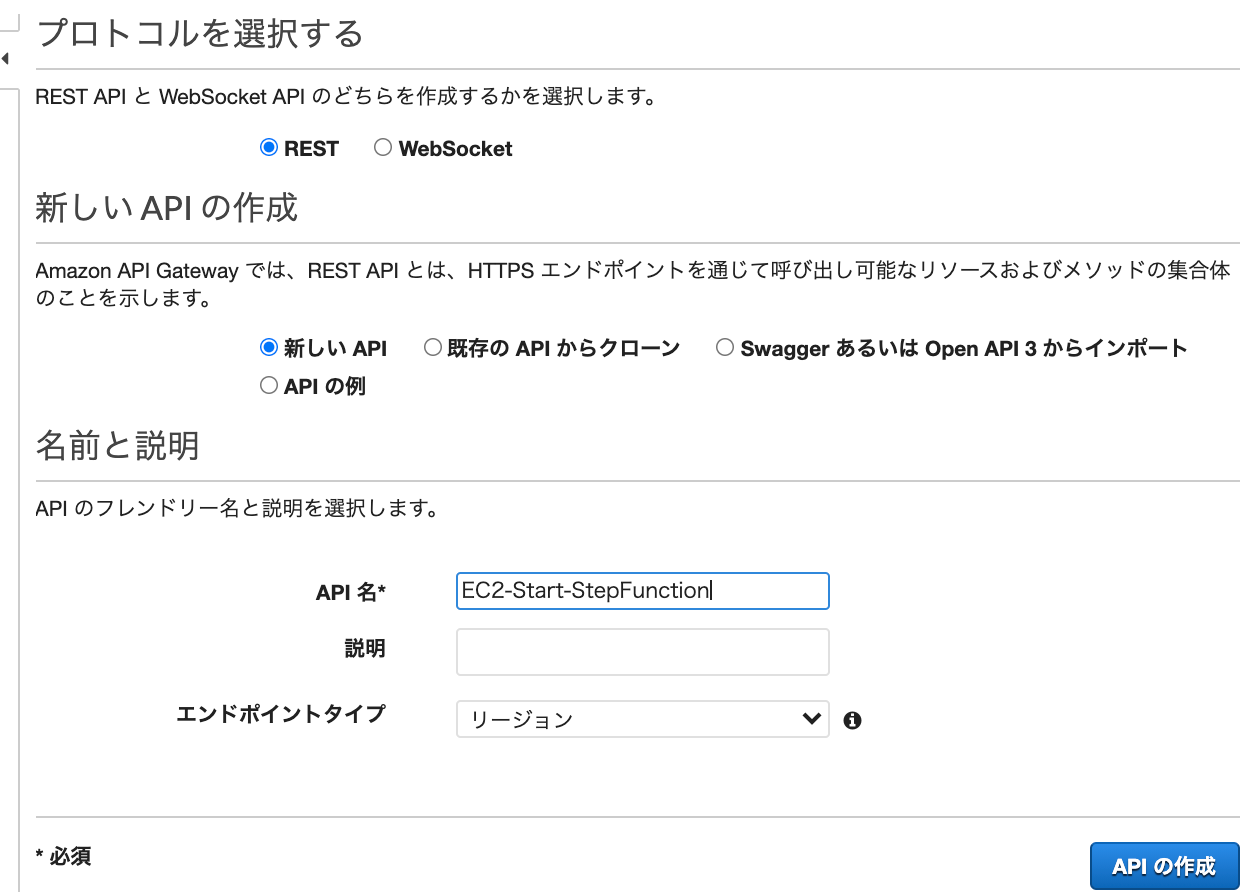

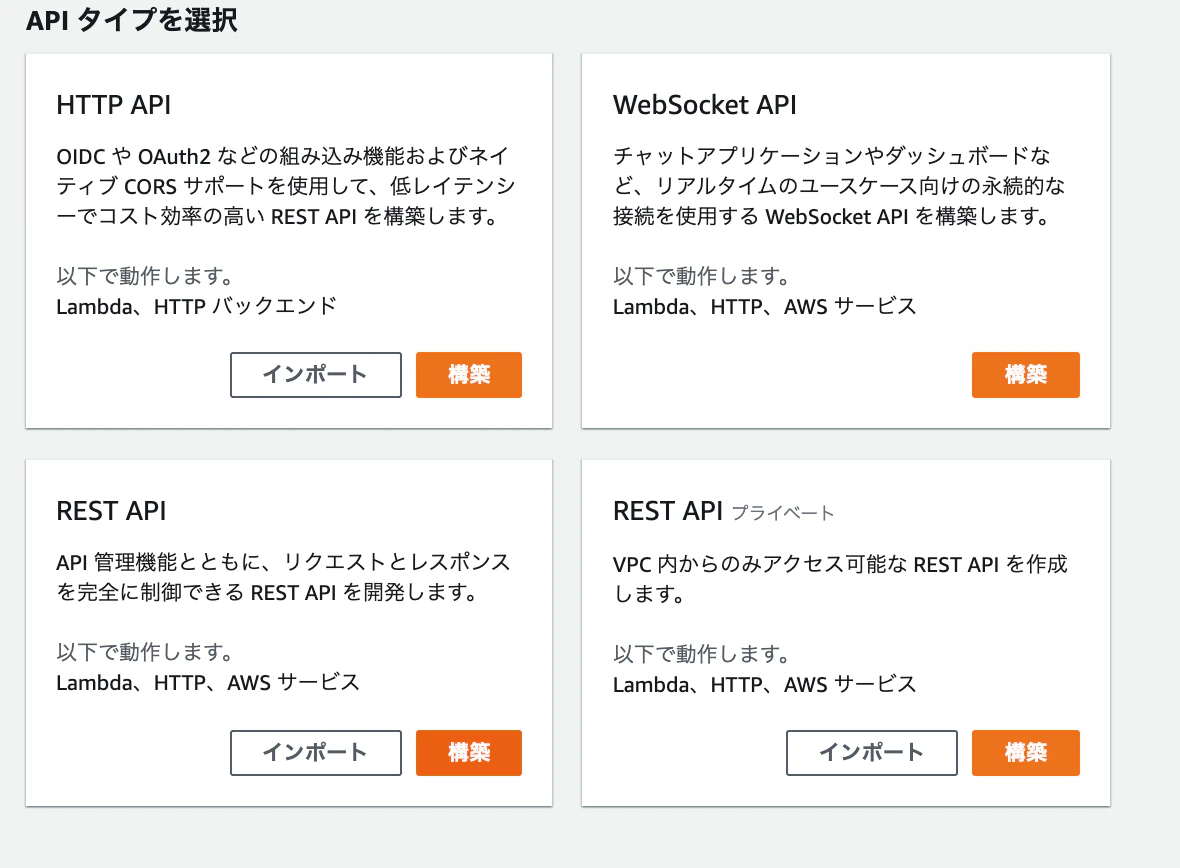

REST APIの構築を選択します。

・プロトコル：REST
・新しいAPI
・API名：EC2-Start-StepFunction

リソースの作成
・リソース名：start-limit

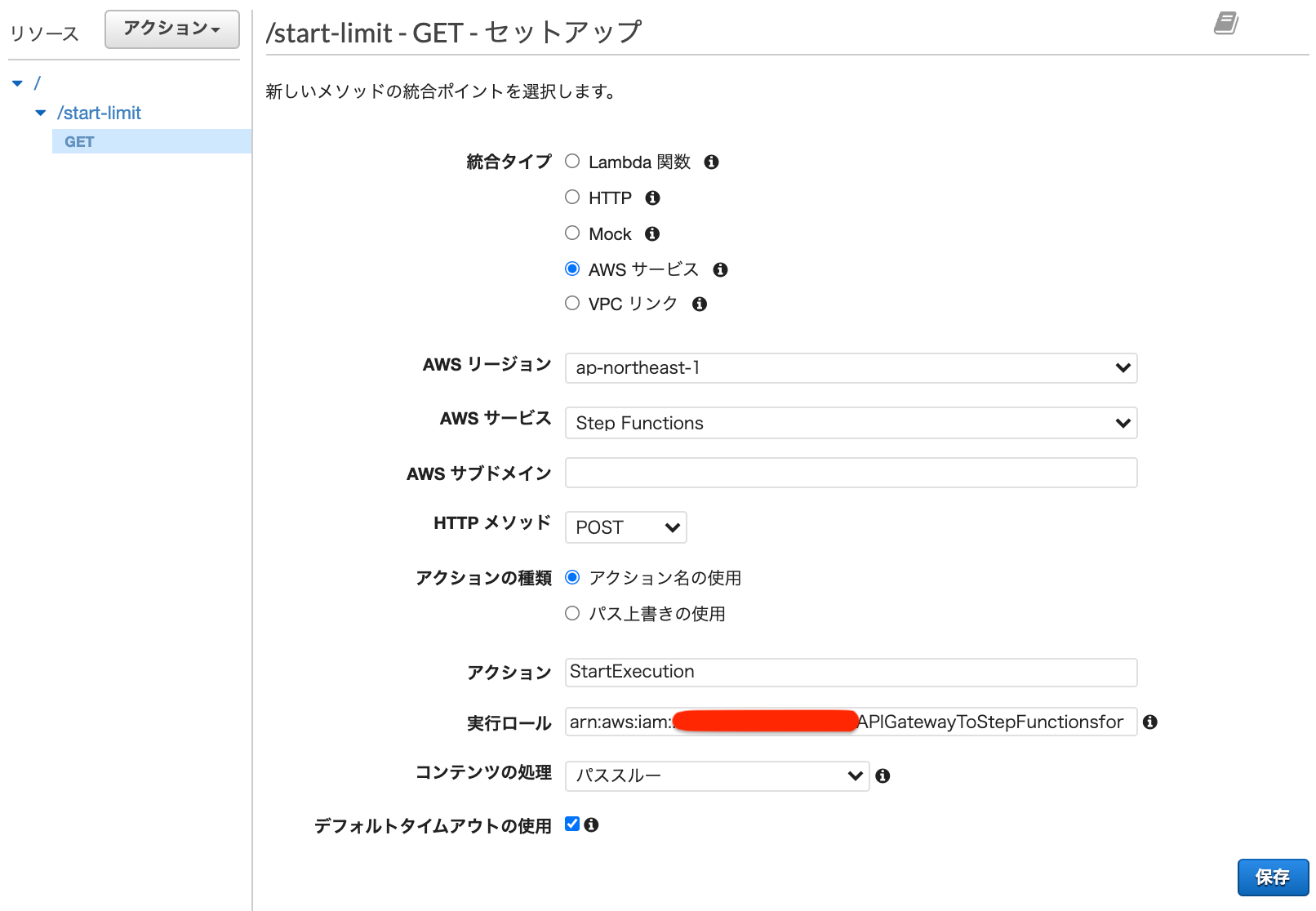

メソッドの作成
・メソッド：GET
・結合タイプ：AWS サービス
・AWS リージョン：適切な値
・AWS サービス：Step Functions
・HTTP メソッド：POST
・アクションの種類：アクション名の使用
・アクション：StartExecution
（LambdaをキックするAPIにはStartExecution）
・実行ロール：先程作成したAPIGateway用のロールのARN

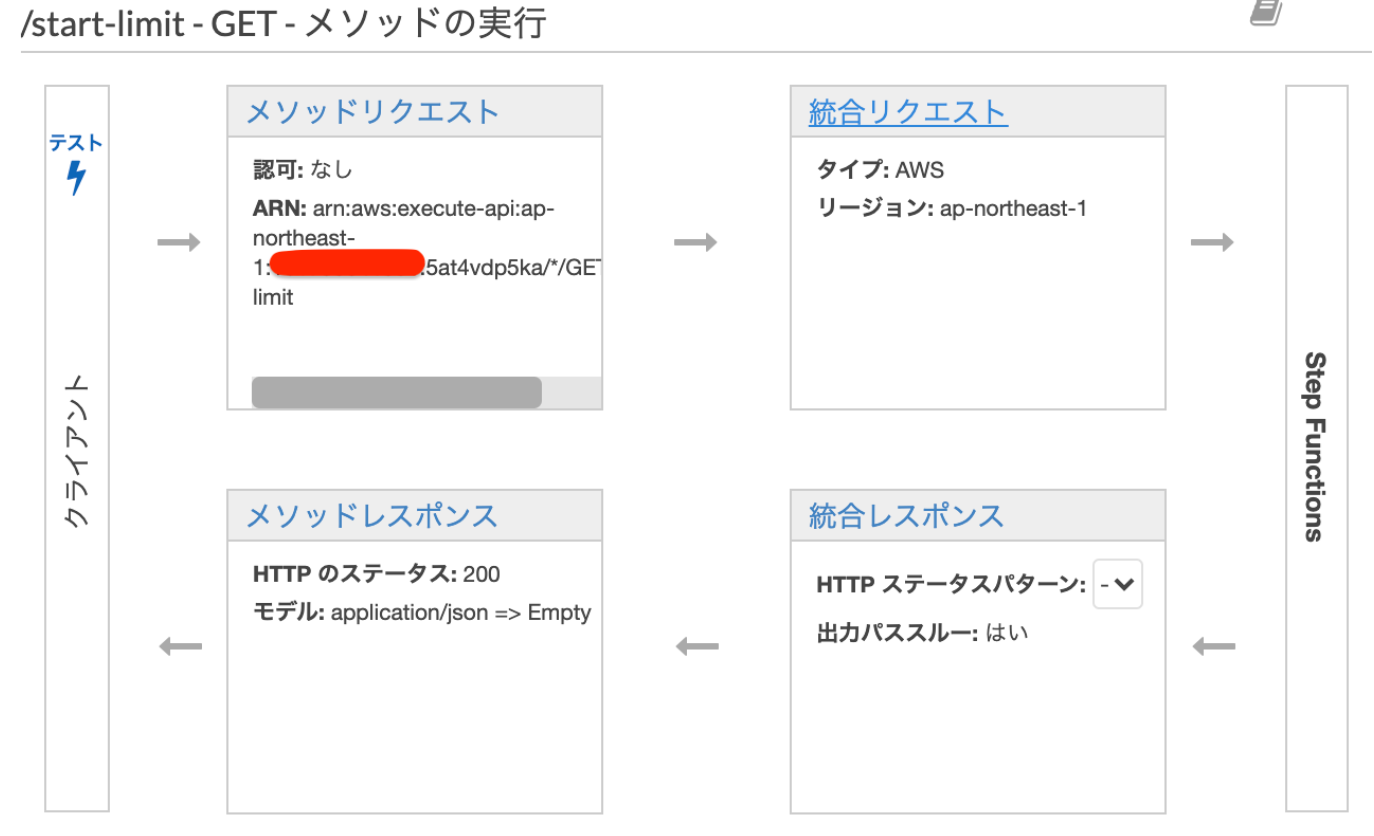

統合リクエストをクリックします。

下側にあるマッピングテンプレートをクリックし、application/json名で、下記のコードを入力し、保存します。
先程コピーしたStepFunctionのARNが必要です。

application/json
#set( $body = $util.escapeJavaScript($input.json('$')) )
{
  "input": "{\"input\":$body,\"InputParams\":{\"instance_id\":\"$input.params('instance_id')\",\"time\":$input.params('time')}}",
  "stateMachineArn": "StepFunctionのARNを入力！"
}

起動するインスタンスinstance_idと起動してから停止するまでの時間timeをAPIGatewayからStepFunctionに渡します。

StepFunction側は、以下のように受け取ります。

stepfuctionで受け取る
{
  "input": {},
  "InputParams": {
    "instance_id": "i-xxxxxxx",
    "time": 10
  }
}

APIをデプロイすると、URLが発行されます。
デプロイのステージ名をprodとすると、
URLはhttps://xxxxx.execute-api.ap-northeast-1.amazonaws.com/prodになります。

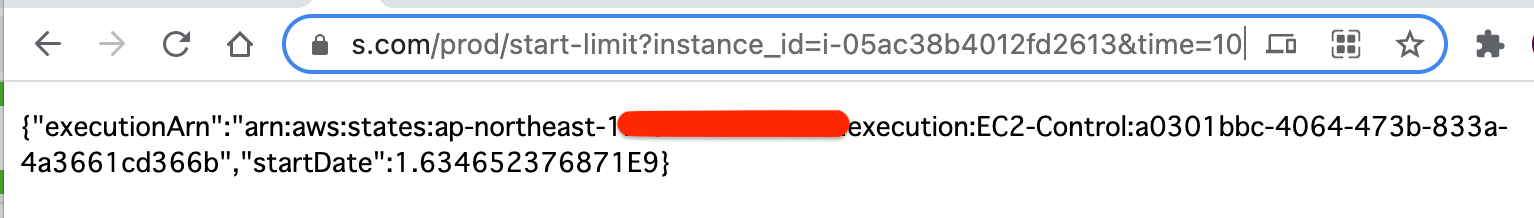

https://xxxxx.execute-api.ap-northeast-1.amazonaws.com/prod/start-limit?instance_id=i-xxxxxxx&time=100
とすると、インスタンスが起動し、100秒後にインスタンスが停止します。
URLをコピペして、エンターキーをおしてみましょう。

参考

Step Functionsを使い倒す
API Gateway を使用したStep Functions API の作成
ParametersやらResultPath
StepFunctionsの入力方法サンプルメモ集
API GatewayでStepFunctionsと統合する時のTips
