enebularでobnizをLチカしてみた

enebular Advent Calendar 2018 13日目の記事です。
2018年11月22日に開催された enebular Developer Meetup で発表した内容をテキストにおこします。

https://speakerdeck.com/hmaruyama/20181122

What's obniz?

obnizとは、ソフトウェアエンジニアに超絶やさしいIoTデバイスです。
JavaScript/Node.jsで動かせるライブラリが用意されており、それらが動かせる環境であれば開発が行えます。
デバイスはWi-Fi経由で接続できるため、PCに有線で接続する必要はありません。

一度触ったことがある方ならば、誰もがその手軽さに驚くでしょう。ソフトウェアエンジニアが持つ技術を活かしながらIoT開発が行えるのは、快楽以外の何者でもありません。

詳しくは obnizのウェブサイトを覗いてみてね。

さてこちらのobniz、(言わずもがな) Web API が公開されていました!
Web APIさえあれば、enebularからobnizを制御することができそうです。ということで、enebularからLチカできるか試してみました。

obnizの準備

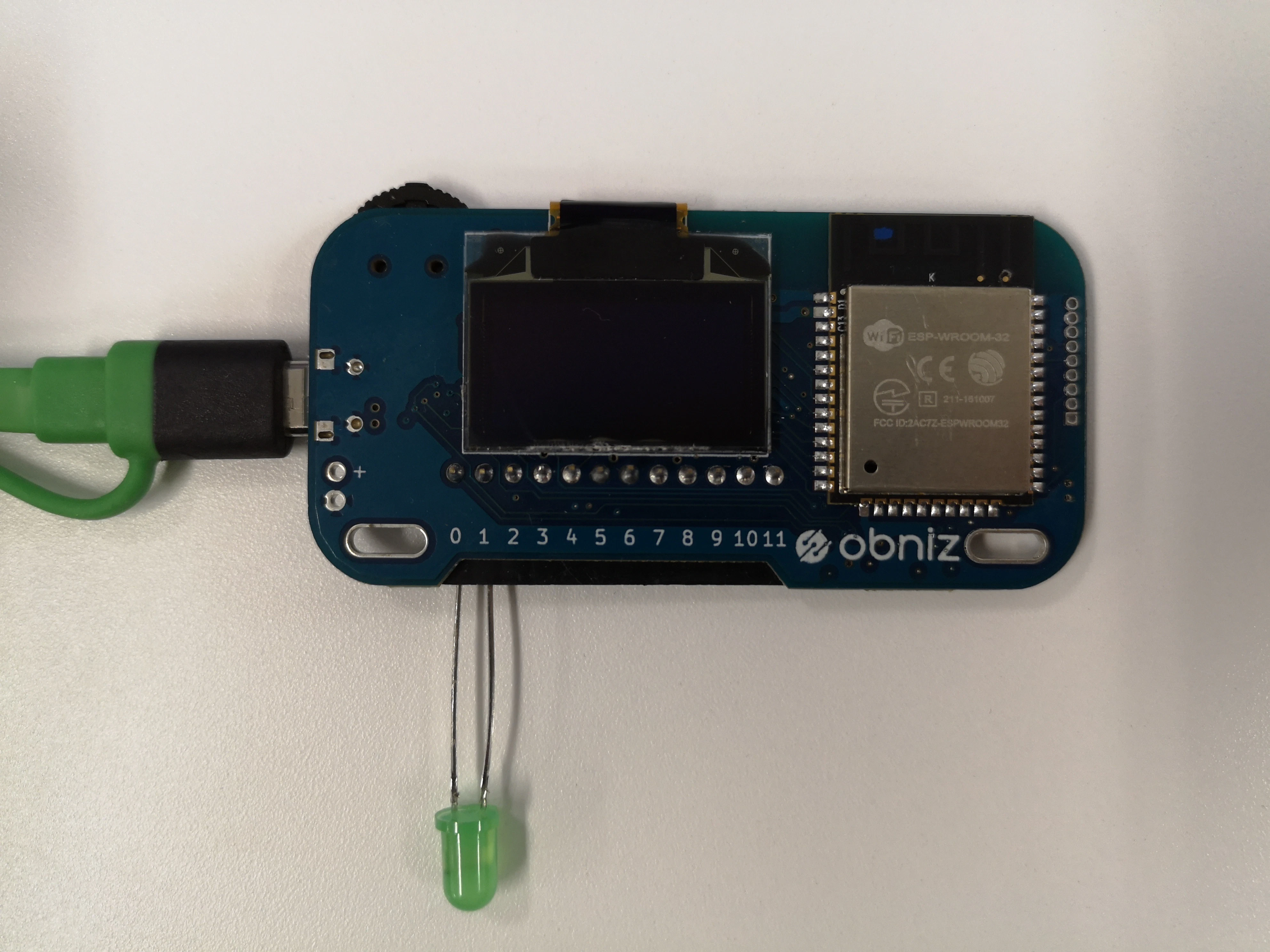

LEDはこちらを参考につなげました。
https://obniz.io/sdk/parts/LED/README.md?iframe=false

68747470733a2f2f71696974612d696d6167652d73746f72652e73332e616d617a6f6e6177732e636f6d2f302f37393537372f31303839613566382d663439662d306565302d303562312d6562623430623035316566322e6a706567.jpeg

こちらがフローです

Screen Shot 2018-11-29 at 18.23.28.png

[{"id":"78157e52.816a7","type":"websocket out","z":"8341013d.07ea2","name":"obniz","server":"","client":"","x":530,"y":340,"wires":[]},{"id":"be89b7dc.e45058","type":"inject","z":"8341013d.07ea2","name":"","topic":"","payload":"","payloadType":"date","repeat":"","crontab":"","once":false,"x":180,"y":240,"wires":[["77a387a1.3eb2a8"]]},{"id":"77a387a1.3eb2a8","type":"function","z":"8341013d.07ea2","name":"Request Body","func":"msg.payload = [\n    {\n        \"io0\": true\n    },\n    {\n        \"io1\": false\n    }\n]\nreturn msg;","outputs":1,"noerr":0,"x":360,"y":240,"wires":[["78157e52.816a7"]]},{"id":"f5092f86.20418","type":"inject","z":"8341013d.07ea2","name":"","topic":"","payload":"","payloadType":"date","repeat":"","crontab":"","once":false,"x":180,"y":340,"wires":[["100aeaec.33abb5"]]},{"id":"100aeaec.33abb5","type":"function","z":"8341013d.07ea2","name":"Request Body","func":"msg.payload = [\n    {\n        \"io0\": false\n    },\n    {\n        \"io1\": false\n    }\n]\nreturn msg;","outputs":1,"noerr":0,"x":360,"y":340,"wires":[["78157e52.816a7"]]},{"id":"8a307df.e18098","type":"inject","z":"8341013d.07ea2","name":"","topic":"","payload":"","payloadType":"date","repeat":"","crontab":"","once":false,"x":180,"y":440,"wires":[["c9cd2025.78e33"]]},{"id":"c9cd2025.78e33","type":"function","z":"8341013d.07ea2","name":"Request Body","func":"msg.payload = [\n    {\n        \"display\": {\n            \"clear\": true\n        }\n    },\n    {\n        \"display\": {\n            \"text\": \"Hello, obniz!\"\n        }\n    }\n]\nreturn msg;","outputs":1,"noerr":0,"x":360,"y":440,"wires":[["78157e52.816a7"]]},{"id":"a5ce0241.31e02","type":"comment","z":"8341013d.07ea2","name":"LEDが点灯するよ","info":"","x":190,"y":200,"wires":[]},{"id":"4dc9eef6.74f05","type":"comment","z":"8341013d.07ea2","name":"LEDが消灯するよ","info":"","x":190,"y":300,"wires":[]},{"id":"3273d723.1060d8","type":"comment","z":"8341013d.07ea2","name":"画面に文字が表示されるよ","info":"","x":220,"y":400,"wires":[]}]

上のJSONデータをコピーして、Node-REDのimport機能で貼り付けしたら、右側のWebsocket outノード(黄色いノード)を編集する必要があります。

接続先のWebsocket URLを指定するんですけど、obnizのリファレンスに記述されている Websocket API のエンドポイントwss://obniz.io/obniz/{obniz_id}/ws/1をそのまま貼り付けても動かないです。wss://obniz.io/obniz/{obniz_id}/ws/1にアクセスすると、リダイレクト先のURLが返却されるので、返却されたURLを指定します。試した感じ、だいたい以下の二つに振り分けられてました。

  • wss://1.ws.obniz.io/obniz/{obniz_id}/ws/1
  • wss://2.ws.obniz.io/obniz/{obniz_id}/ws/1

Websocket API のデバッグ方法はこちらの記事が参考になると思います。

Screen Shot 2018-11-29 at 18.49.22.png

Screen Shot 2018-11-29 at 18.40.55.png

Node-REDで、リダイレクト先のURLを指定できたらいいんですけど、できないっぽかったので直書きしてます。

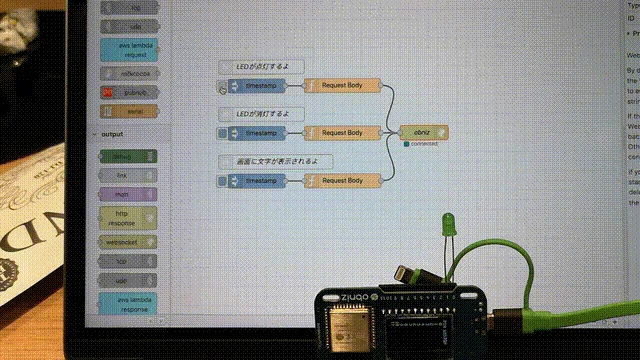

上の画像のように設定したら、デプロイをクリック。うまく行けばLチカできます。
