この記事で、伝えたいことは下記2点です。
- Mermaidを活用して、少ない労力でダイアグラムを描こう
- Mermaid記法をゼロイチで書くのは大変なので、生成系AIを活用しよう
はじめに
こんにちは。
システム設計やフローの整理において、フローチャートや状態遷移など、ダイアグラムを描く機会がありますよね。
みなさん、これらを書く時ってDraw.io やFigmaで、ちまちまアレコレ書いてませんか？
矢印や全体のレイアウトなど、簡単な図を書きたいのに、細かい調整が必要で面倒で苦労した記憶があります。
今回は、ダイアログを『自分で頑張って書く』のではなく、Mermaidと生成系AIを用いて、楽に書いてみましょう。
Mermaidとは？
いくつかMarkdownでダイアグラムを書く方法はあるのですが、今回はMermaid を紹介します。
正確には、JSをベースにしたライブラリなのですが、ここではMarkdown記法の一つとさせてください。
類似のサービスで、PlantUML もいい感じにダイアグラムを書けるのですが、
Mermaidは、QiitaやGitHubのサービスなどでもレンダリング可能なため、こちらを紹介したいと思いました。
例えば、About Mermaidで紹介されている下記のダイアグラムを書いてみましょう。
```mermaid
sequenceDiagram
participant Alice
participant Bob
Alice->>John: Hello John, how are you?
loop HealthCheck
John->>John: Fight against hypochondria
end
Note right of John: Rational thoughts <br/>prevail!
John-->>Alice: Great!
John->>Bob: How about you?
Bob-->>John: Jolly good!
```
下記のようにレンダリングされます。
シーケンス図に限らず、Mermaidはダイアグラム全般を手広くカバーしています。
先述のMermaidの公式を参考にしてもいいですし、Qiita公式の記事もあります。
生成系AIを活用する
生成系AIは、イメージやテキストベースの説明は得意だと思うのですが、ダイアグラムの描画はまだ弱く、直接ビジネスに活用することは難しいと思っています。※ 自論です
一方で、Mermaid記法のテキストを経由することで、綺麗にダイアグラムを作成できます。
ためしにChatGPT 4oで、OAuthのシーケンス図を出力して見ましょう。

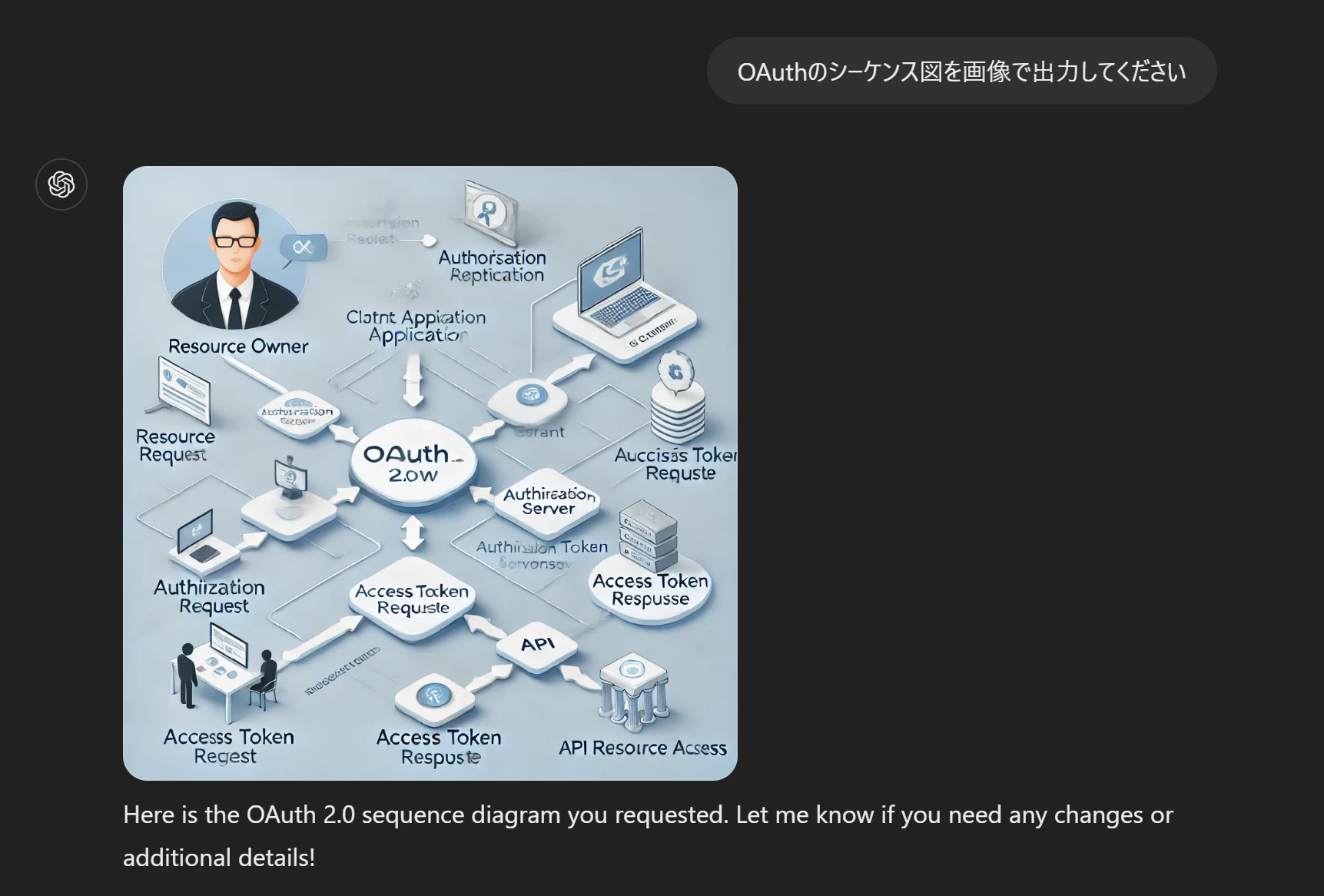

まずは画像で出力してみます。
プレゼンなどでのイメージ図としては有用ですが、ドキュメントに用いるには大味な感じがしますね。

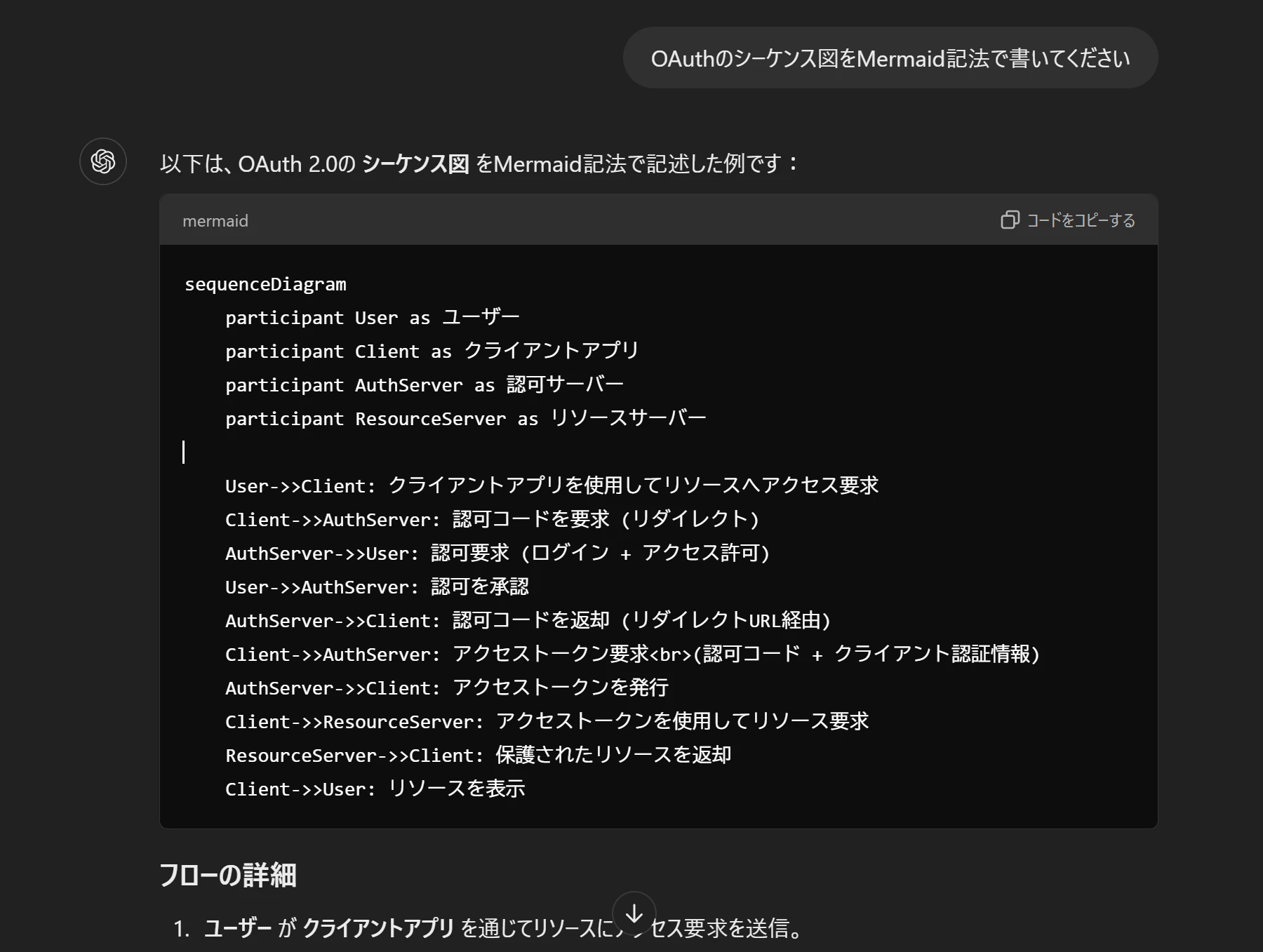

次に、Mermaid記法で出力してみました。
これを描画すると、、、
めちゃくちゃいい感じです。
もし気になる部分が書き変える程度で済みそうですし、ドキュメント作業にも活用できるレベルだと思います。
Mermaid Live Editor
手軽にMermaidを使うには、「Mermaid Live Editor」がオススメです。
URLでのシェアや、PNG等への出力、サンプルがあり、充実しています。
VScodeで使うには

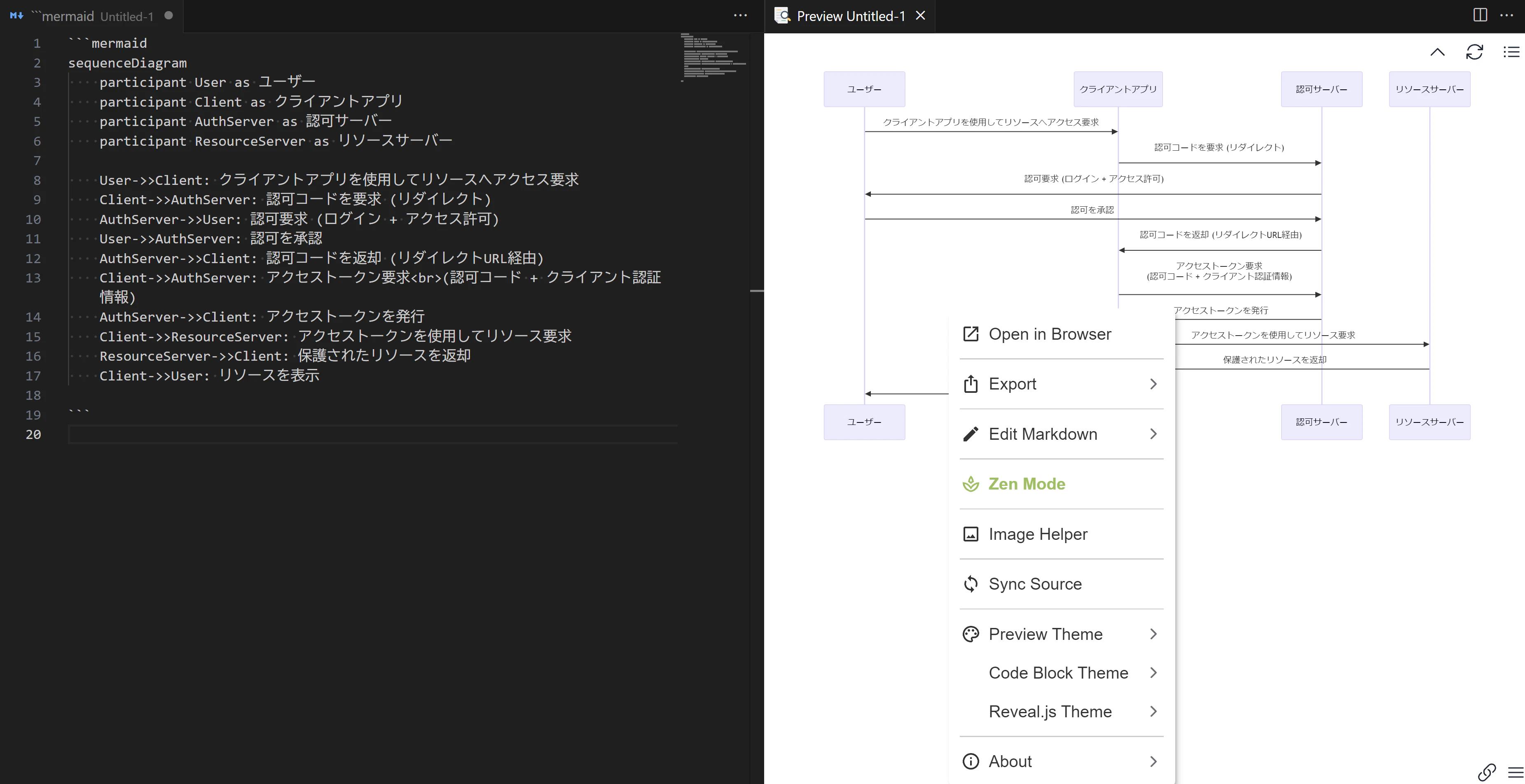

私は、一般的なMarkdownプラグインである下記を活用しています。
こちらもいい感じに描画できます！
最後に
私自身、過去にdraw.ioなどで頑張ってダイアグラムを書いていたのですが、細かいレイアウトの調整や、テキスト追加時の余白の調整などでかなり苦労しました。
細かく書くことは悪ではないのですが、少しの追記でレイアウトがズレまくるなど、ドキュメンテーションの本質ではないものに時間が割かれるのも考え物です。
同僚のYさんと PlantUMLについて話していて、諸々模索した結果、Mermaidめっちゃいいじゃんになり、布教したくなってこの記事に至ります。
これからみなさんがダイアグラムを書かなければいけない時に、Mermaidが選択肢に入ると幸いです！
よい Mermaid ライフを！
