Azure Load Balancer の keepalive を Linux Firewalld 側で許可する

1. はじめに

Azure Load Balaner を設定する際に、ターゲットとなるバックエンドプールに対して正常性プローブによる keepalive が行われます。Linux OS でサービスを行っている際に、Azure Load Balancer から発する keepalive 通信を firewalld 側で明示的に許可する必要がありますので、手順をまとめておきます。

2. 考慮すべきポイント

Azure Load Balancer の keepalive は送信元 IP 168.63.129.16 の許可が必要です。

Azure 正常性プローブの発生元である Azure インフラストラクチャ ロード バランサーとしてタグ付けされたホストの仮想 IP アドレス。バックエンド インスタンスが構成されているときに正常性プローブに正常に応答するには、この IP アドレスからのトラフィックを許可する必要があります。

3. 設定手順

3.1 ステータス確認

firewalld のステータスを確認しておきます。

$ sudo systemctl status firewalld.service

有効化は以下で。

$ sudo systemctl enable firewalld.service

3.2 通信状況の確認

firewalld はデフォルトでは drop に対してログを出力しないため、以下で確認を行います。
ログは /var/log/messages に出力されます。

$ sudo firewall-cmd --set-log-denied=unicast

※以下でも良い (broadcast/muliticast も対象になるので、ログ量に注意です）

$ sudo firewall-cmd --set-log-denied=all

設定した後、実際にログを確認してみると Azure Load Balancer の正常性プローブで設定したポートを用いて keepalive が行われており、デフォルトの firewalld 設定では drop されているのが分かります。

$ tail -f /var/log/messages | grep filter
Dec  4 10:44:38 vmRHELAma2 kernel: filter_IN_public_REJECT: IN=eth0 OUT= MAC=00:22:48:11:ff:98:12:34:56:78:9a:bc:08:00 SRC=168.63.129.16 DST=10.1.2.13 LEN=52 T
OS=0x02 PREC=0x00 TTL=128 ID=43205 DF PROTO=TCP SPT=54531 DPT=514 WINDOW=64240 RES=0x00 CWR ECE SYN URGP=0
Dec  4 10:44:39 vmRHELAma2 kernel: filter_IN_public_REJECT: IN=eth0 OUT= MAC=00:22:48:11:ff:98:12:34:56:78:9a:bc:08:00 SRC=168.63.129.16 DST=10.1.2.13 LEN=52 T
OS=0x02 PREC=0x00 TTL=128 ID=43206 DF PROTO=TCP SPT=54545 DPT=514 WINDOW=64240 RES=0x00 CWR ECE SYN URGP=0
Dec  4 10:44:39 vmRHELAma2 kernel: filter_IN_public_REJECT: IN=eth0 OUT= MAC=00:22:48:11:ff:98:12:34:56:78:9a:bc:08:00 SRC=168.63.129.16 DST=10.1.2.13 LEN=52 T
OS=0x02 PREC=0x00 TTL=128 ID=43207 DF PROTO=TCP SPT=54531 DPT=514 WINDOW=64240 RES=0x00 CWR ECE SYN URGP=0
Dec  4 10:44:40 vmRHELAma2 kernel: filter_IN_public_REJECT: IN=eth0 OUT= MAC=00:22:48:11:ff:98:12:34:56:78:9a:bc:08:00 SRC=168.63.129.16 DST=10.1.2.13 LEN=52 T
OS=0x02 PREC=0x00 TTL=128 ID=43223 DF PROTO=TCP SPT=54545 DPT=514 WINDOW=64240 RES=0x00 CWR ECE SYN URGP=0
Dec  4 10:44:41 vmRHELAma2 kernel: filter_IN_public_REJECT: IN=eth0 OUT= MAC=00:22:48:11:ff:98:12:34:56:78:9a:bc:08:00 SRC=168.63.129.16 DST=10.1.2.13 LEN=52 T
OS=0x00 PREC=0x00 TTL=128 ID=43224 DF PROTO=TCP SPT=54531 DPT=514 WINDOW=64240 RES=0x00 SYN URGP=0
Dec  4 10:44:42 vmRHELAma2 kernel: filter_IN_public_REJECT: IN=eth0 OUT= MAC=00:22:48:11:ff:98:12:34:56:78:9a:bc:08:00 SRC=168.63.129.16 DST=10.1.2.13 LEN=52 T
OS=0x00 PREC=0x00 TTL=128 ID=43225 DF PROTO=TCP SPT=54545 DPT=514 WINDOW=64240 RES=0x00 SYN URGP=0
Dec  4 10:44:44 vmRHELAma2 kernel: filter_IN_public_REJECT: IN=eth0 OUT= MAC=00:22:48:11:ff:98:12:34:56:78:9a:bc:08:00 SRC=168.63.129.16 DST=10.1.2.13 LEN=52 T
OS=0x02 PREC=0x00 TTL=128 ID=43226 DF PROTO=TCP SPT=54701 DPT=514 WINDOW=64240 RES=0x00 CWR ECE SYN URGP=0

3.3 firewald の許可設定

public zone による通信許可

一般通信の許可として、public zone に対して Linux OS に対する通信許可を与えます。

$ sudo firewall-cmd --zone=public --add-service=http --permanent
$ sudo firewall-cmd --zone=public --add-service=htts --permanent
$ sudo firewall-cmd --zone=public --add-service=syslog --permanent
$ sudo firewall-cmd --zone=public --add-service=syslog-tls --permanent

指定 zone (Azure LB 許可) の通信許可

firewalld 側で Azure load Balancer の keepalive を許可する設定を行います。

• zone の作成 (この例では AzureLB としています)

$ sudo firewall-cmd --new-zone AzureLB --permanent

• zone に対する許可設定

$ sudo firewall-cmd --zone=AzureLB --set-target=ACCEPT --permanent

• zone に対するIPアドレスの指定

$ sudo firewall-cmd --zone=AzureLB --add-source=168.63.129.16 --permanent

• zone に対する KeepAlive プロトコルの指定
  • Azure Load Balancer 側の設定と合わせる
  • 本例では、http/https/syslog/syslog-tls を LB 側で keepalive + load balancing しているイメージで

$ sudo firewall-cmd --zone=AzureLB --add-service=http --permanent
$ sudo firewall-cmd --zone=AzureLB --add-service=https --permanent
$ sudo firewall-cmd --zone=AzureLB --add-service=syslog --permanent
$ sudo firewall-cmd --zone=AzureLB --add-service=syslog-tls --permanent

• 設定の反映 (reload)

$ sudo firewall-cmd --reload

3.4 無事に keepalive が通ったのかを確認

• drop ログが出ていないかを確認

$ tail -f /var/log/messages | grep filter

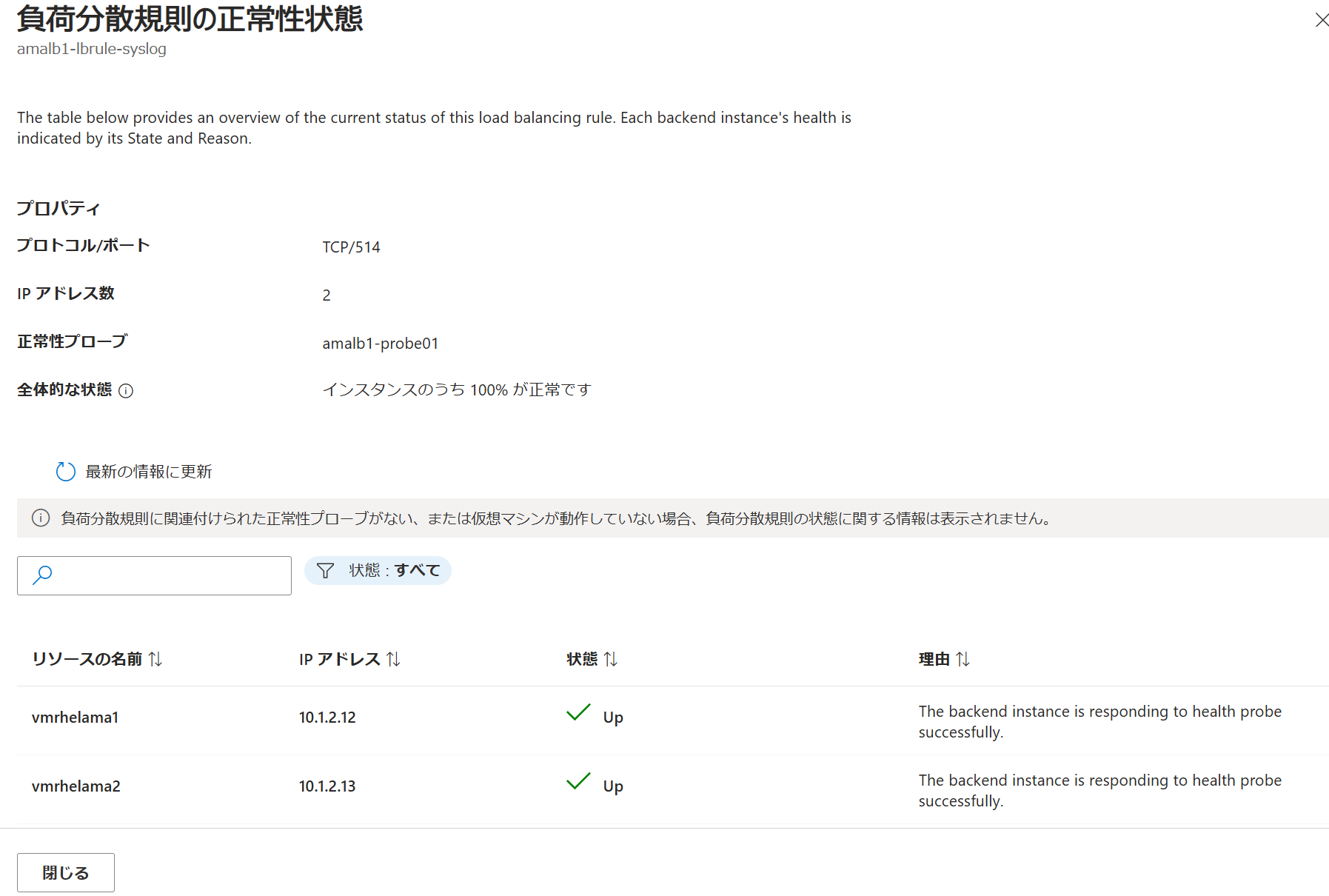

• Azure load Balancer 側で正常性状態を確認


[参考] firewalld の configuration

/etc/firewalld/zone 内に作成したゾーンの設定が xml 形式で保存されています。手動でこちらを編集して、反映することも出来ます。

$ cat /etc/firewalld/zones/AzureLB.xml
<?xml version="1.0" encoding="utf-8"?>
<zone target="ACCEPT">
  <service name="http"/>
  <service name="https"/>
  <service name="syslog"/>
  <service name="syslog-tls"/>
  <source address="168.63.129.16"/>
</zone>

4.まとめ

検証では firewalld を停止することが多いと思いますが、本番環境を想定して firewalld の設定手順をまとめてみました。本記事がどなたかの参考になれば幸いです。
