AzureVM と AzureArc マシンに Network Watcher Agent を導入する方法

1. はじめに

使っていると分かるのですが、Network Watcher Agent 便利ですね！
改めて他のマシンに Network Watcher Agent 入れようとしたところ、入れ方や見え方が異なって癖があるように見えましたので、整理するためこちらに記録を残しておきます。

参考 Azure Network Watcher とは？

Azure VM/Arc マシンの拡張機能として導入することが出来るエージェントです。
ネットワーク パフォーマンスの監視、診断、および分析サービスといった機能が使えるようになりますが、個人的に気に入っているのはAzure Network Watcher 接続モニターを用いた死活監視機能です。
Network Watcher Agent を導入した仮想マシン/Arc マシンから、ターゲットを設定してレイテンシーなどの監視を実現することが出来ます。

接続モニターのユースケースとして、以下のようなものが挙げられます。

• 2 つの VM またはスケール セット間のネットワーク接続を確認したい。
  • 米国東部リージョンの VM/スケール セットから米国中部リージョンの VM/スケール セットに ping を実行して、リージョン間のネットワーク待ち時間を比較したい。
• Microsoft 365 URL のユーザーについて、シアトルとアッシュバーンの間で待機時間を比較したい。
• ハイブリッド アプリケーションで Azure ストレージ アカウント エンドポイントに接続する必要がある。
  • オンプレミスのサイトと Azure アプリケーションは、同じエンドポイントに接続する。
  • オンプレミス サイトの待機時間を Azure アプリケーションの待機時間と比較したい。
• オンプレミスのセットアップと、クラウド アプリケーションがホストされている Azure VM/仮想マシン スケール セット間の接続を確認したい。
• Azure 仮想マシン スケール セットの 1 つまたは複数のインスタンスから Azure または Azure 以外の多層アプリケーションへの接続を確認したい。

2. Network Watcher Agent の導入方法

Network Watcher Agent の導入方法ですが、GUI を見ても見当たりません。
Docs を調べてみると、CLI や API で有効化する必要があります。

2.1 Azure VM

• 設定方法は公式 Docsを参照
• Windows
  • 対応OS を確認する
  • PowerShellで導入する - Set-AzVMExtension

Set-AzVMExtension `
  -ResourceGroupName "myResourceGroup1" `
  -Location "WestUS" `
  -VMName "myVM1" `
  -Name "networkWatcherAgent" `
  -Publisher "Microsoft.Azure.NetworkWatcher" `
  -Type "NetworkWatcherAgentWindows" `
  -TypeHandlerVersion "1.4"

• Linux
  • 対応OSを確認する
  • Azure CLI を用いてデプロイする - az vm extension set

az vm extension set --resource-group myResourceGroup1 --vm-name myVM1 --name NetworkWatcherAgentLinux --publisher Microsoft.Azure.NetworkWatcher --version 1.4

• 確認方法

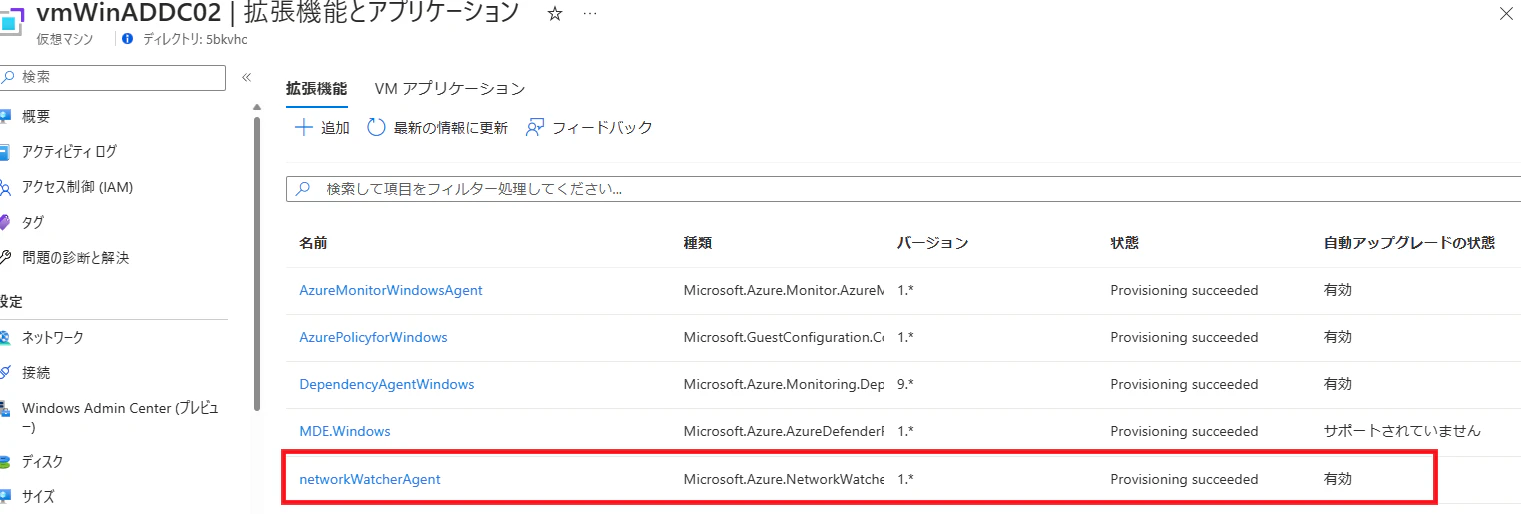

  • Azure VM の拡張機能より、networkWatcherAgentが追加されていることを確認する
    •

2.2 Azure Arc マシン

• Azure Arc で接続・登録を行う
• Arc マシンに Azure Monitor Agent を導入する
• Network Watcher 拡張機能を導入する
• Windows - New-AzConnectedMachineExtension コマンド

New-AzConnectedMachineExtension -Name AzureNetworkWatcherExtension -ExtensionType NetworkWatcherAgentWindows -Publisher Microsoft.Azure.NetworkWatcher -ResourceGroupName $rg -MachineName $vm -Location $location

• Linux - New-AzConnectedMachineExtension コマンド

New-AzConnectedMachineExtension -Name AzureNetworkWatcherExtension -ExtensionType NetworkWatcherAgentLinux -Publisher Microsoft.Azure.NetworkWatcher -ResourceGroupName $rg -MachineName $vm -Location $location

• AzureVM とは異なり、拡張機能のエージェントは AzureNetworkWatcherExtension で表示される
  •

まとめ

Azure VM と Arc 経由でコマンドや導入方法、確認方法が異なるのでご注意下さい。
本記事がどなたかの参考になれば幸いです。
