kubectl applyなどを使用しないIBM Cloudでの最小限Tekton Pipeline構成実行

Last updated at Posted at 2022-03-23

備忘

IBM Cloudで最小限のTekton Pipelineを構成してみる。
おそらく無料のプランで実現可能。

前提

Gitとssh clientが使用可能なインターネットに接続されたローカル環境 (Fedora Linux 35にて確認)
IBM Cloudのユーザー登録

ローカルでの用意

IBM Cloud上のGitlabを使用する為のssh接続設定

IBM Cloud上のGitlabを使用する為の接続情報を設定する。
なお、これは必須ではなく、GithubやGitlabなども利用可能。

ここではIBM Cloudのユーザー名はgaf01112とする。
SSHキーがなければ用意し、jp-tok.git.cloud.ibm.comへの接続時にユーザーをIBM Cluodのユーザーとしておく。
必要に応じて、専用のキーを利用するなど変更する。

$ [[ -f ~/.ssh/id_rsa ]] || ssh-keygen -N '' -C ''
...

$ cat <<__EOC__ >> ~/.ssh/config
Host jp-tok.git.cloud.ibm.com
  User gaf01112
  IdentityFile ~/.ssh/id_rsa
__EOC__

Tektonマニフェストの用意

tekton-pipeline-01ディレクトリー下をリポジトリーとする。
IBM Clouldでのデフォルトなので、.tektonにマニフェストを置くが、他でも指定可能。

$ mkdir -p tekton-pipeline-01/.tekton
$ cd tekton-pipeline-01/.tekton

タスク定義マニフェスト

2ステップのタスクを用意する。
タスク内のステップは順番に実行される。
各ステップはコンテナであり、タスクはPODに相当。
ステップ間で/workspaceなどが共有される。

例えばイメージにgit,terraform,ansibleなどのイメージを指定すれば、インフラ操作を、それらの製品をコントローラーに導入することなく実行可能。

tekton-pipeline-01/.tekton/task-hello.yaml
apiVersion: tekton.dev/v1beta1
kind: Task
metadata:
  name: task-hello
spec:
  steps:
    - name: step-hello1
      image: docker.io/alpine:3.15.1
      script: |
        #! /usr/bin/env bash
        set -ex
        grep PRETTY /etc/os-release
        echo hello > /workspace/msg
    - name: step-hello2
      image: registry.access.redhat.com/ubi8:8.5-236.1647448331
      script: |
        #! /usr/bin/env bash
        set -ex
        grep PRETTY /etc/os-release
        cat /workspace/msg

パイプライン定義マニフェスト

1タスクのみ定義。

tekton-pipeline-01/.tekton/pipeline-hello.yaml
apiVersion: tekton.dev/v1beta1apiVersion: tekton.dev/v1beta1
kind: Pipeline
metadata:
  name: pipeline-hello
spec:
  tasks:
    - name: task-hello
      taskRef:
        name: task-hello

EventListenerとTriggerTemplateを定義

実行のトリガーを待つEventListenerと、EventListenerから呼び出すパイプラインを定義するTriggerTemplateを設定する。
IBM Cloud上では、このEventListenerを呼び出すことによりpipelineRunする。

tekton-pipeline-01/.tekton/eventlistener.yaml
apiVersion: triggers.tekton.dev/v1beta1
kind: TriggerTemplate
metadata:
  name: template-pipelinerun-hello
spec:
  resourcetemplates:
    - apiVersion: tekton.dev/v1beta1
      kind: PipelineRun
      metadata:
        generateName: pipeline-hello-run-
      spec:
        pipelineRef:
          name: pipeline-hello
---
apiVersion: triggers.tekton.dev/v1beta1
kind: EventListener
metadata:
  name: listener1
spec:
  triggers:
    - bindings:
        - name: message
          value: Hello from the Triggers EventListener!
      template:
        ref: template-pipelinerun-hello

https://tekton.dev/docs/triggers/eventlisteners/
https://tekton.dev/docs/triggers/triggertemplates/

IBM Cloudでの設定

IBM Cloudにログイン(予めユーザーを作成してある前提)

Screenshot from 2022-03-23 09-41-30.png

ログイン後のダッシュボード画面

Screenshot from 2022-03-23 09-44-16.png

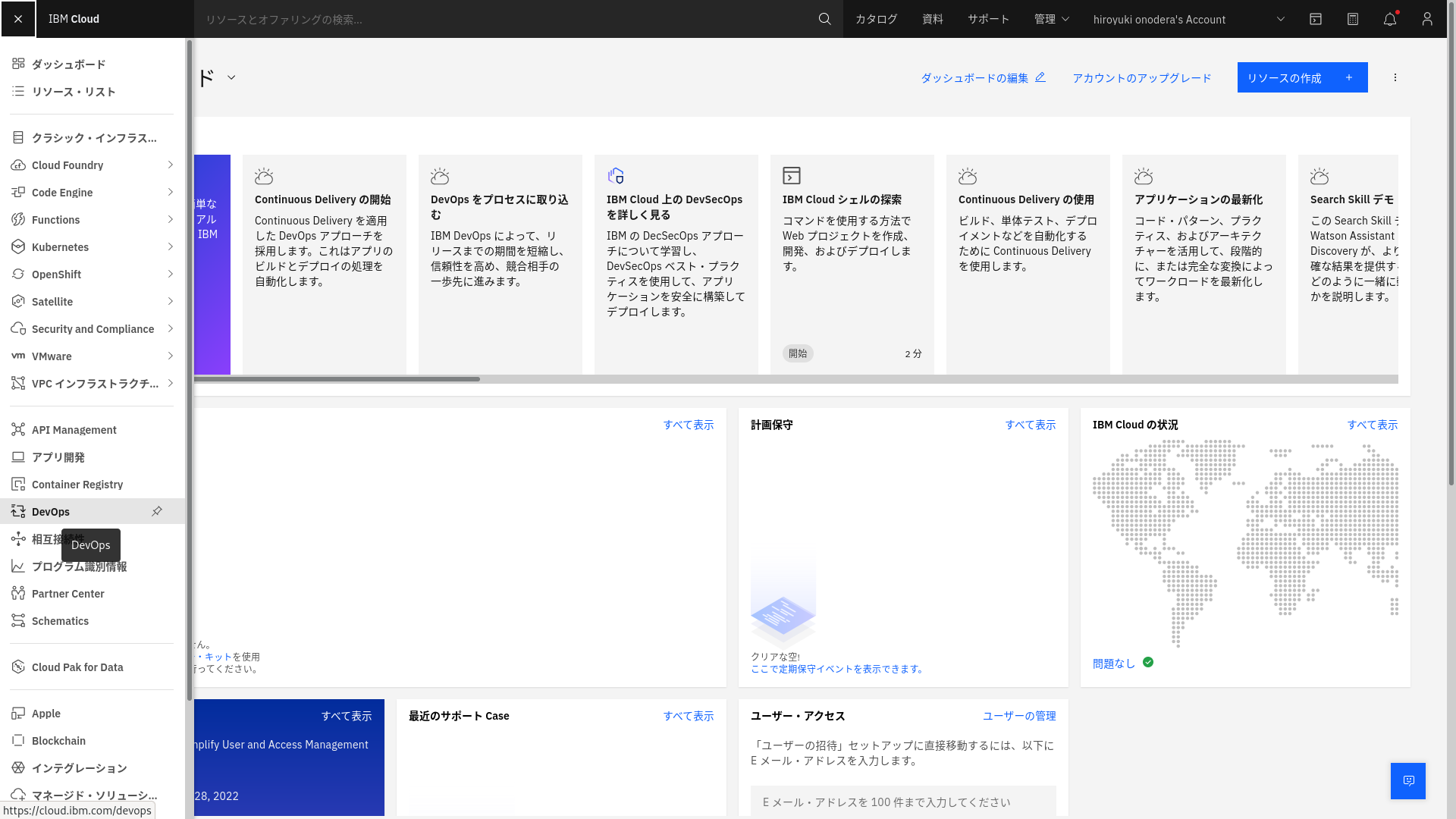

左上角の「Navigation Menu」ボタンを選択し、現れた左列のサブメニューにおいて「DevOps」をクリック

Screenshot from 2022-03-23 09-44-42.png

Screenshot from 2022-03-23 09-47-38.png

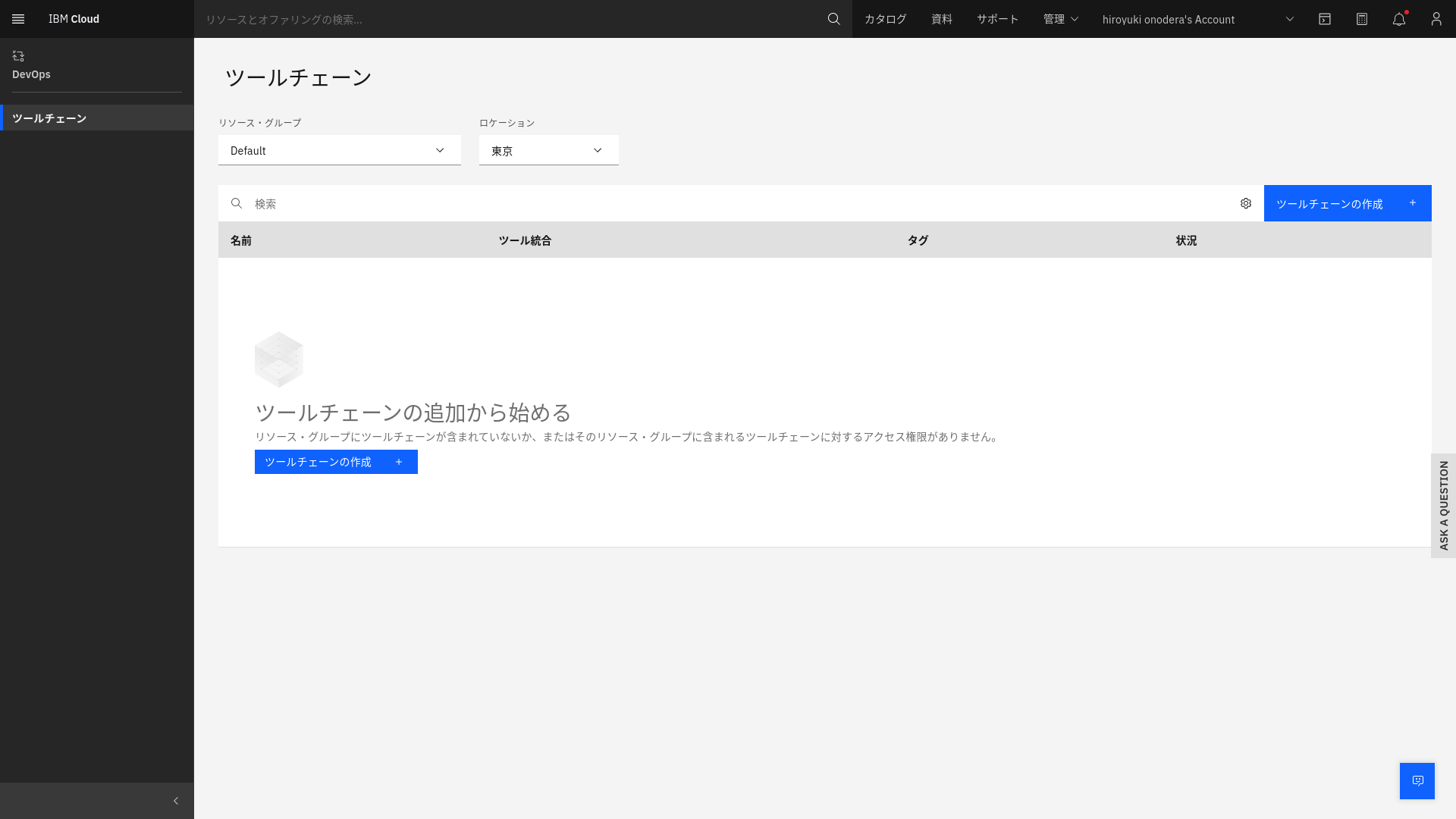

ツールチェーンの作成

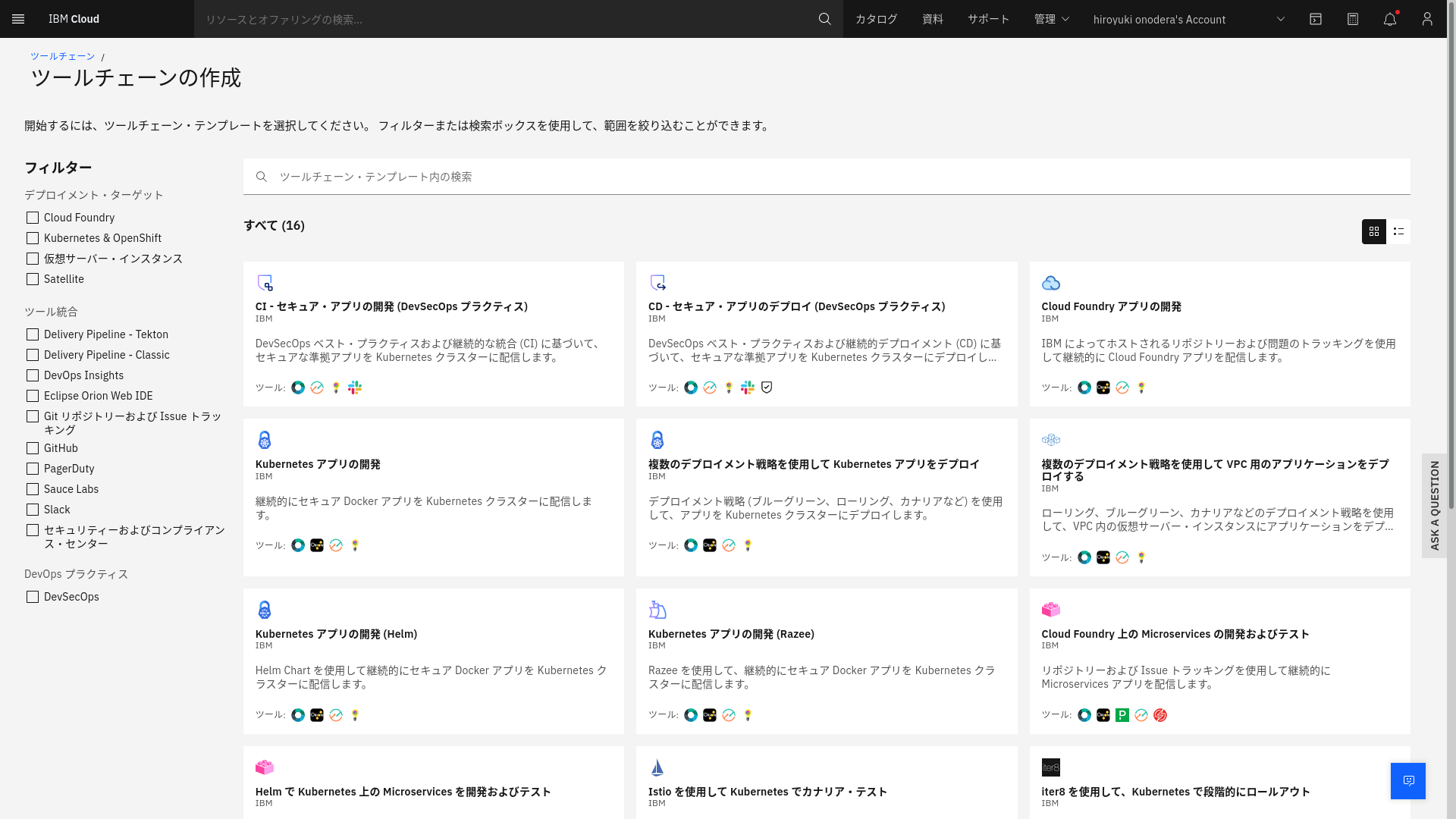

左列が「ツールチェーン」であることを確認し、「ツールチェーンの作成」ボタンをクリック(どちらのボタンでも良い)
ここでは、リソースグループやロケーションはそのままで作成。

Screenshot from 2022-03-23 09-54-28.png

ツールチェーンの作成メニューとなる
表の下の方にある「Build your own ツールチェーン」をクリック

Screenshot from 2022-03-23 09-56-06.png

Screenshot from 2022-03-23 09-57-52.png

「作成」をクリック
なお、ツールチェーン名は、ここでは入力されていた値を使用しているが、ユーザーで指定可能。

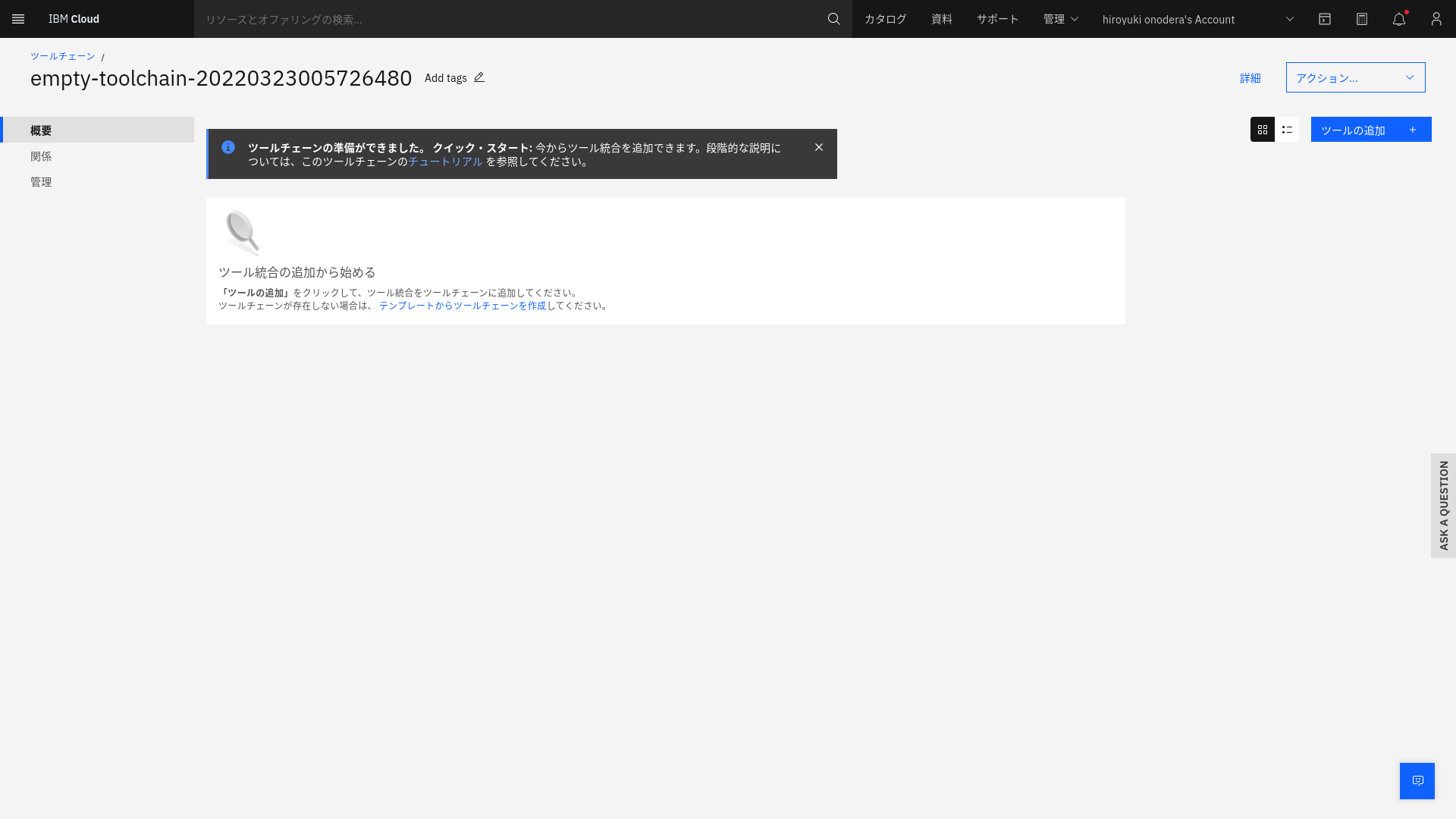

空のツールチェーンが作成される

Screenshot from 2022-03-23 10-01-43.png

ツールチェーンにGitリポジトリーを追加

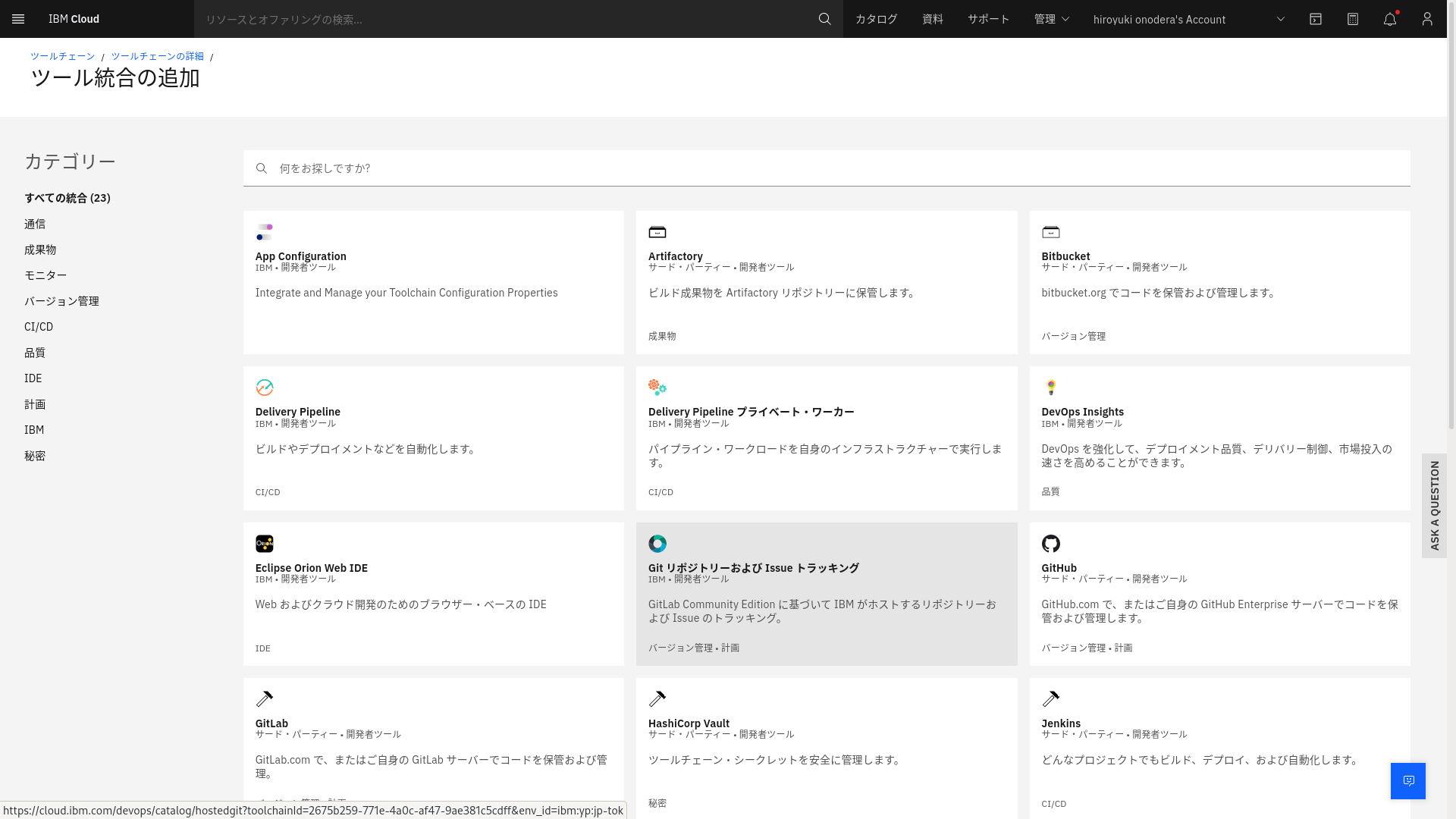

右上の「ツールの追加」ボタンをクリック

Screenshot from 2022-03-23 10-08-25.png

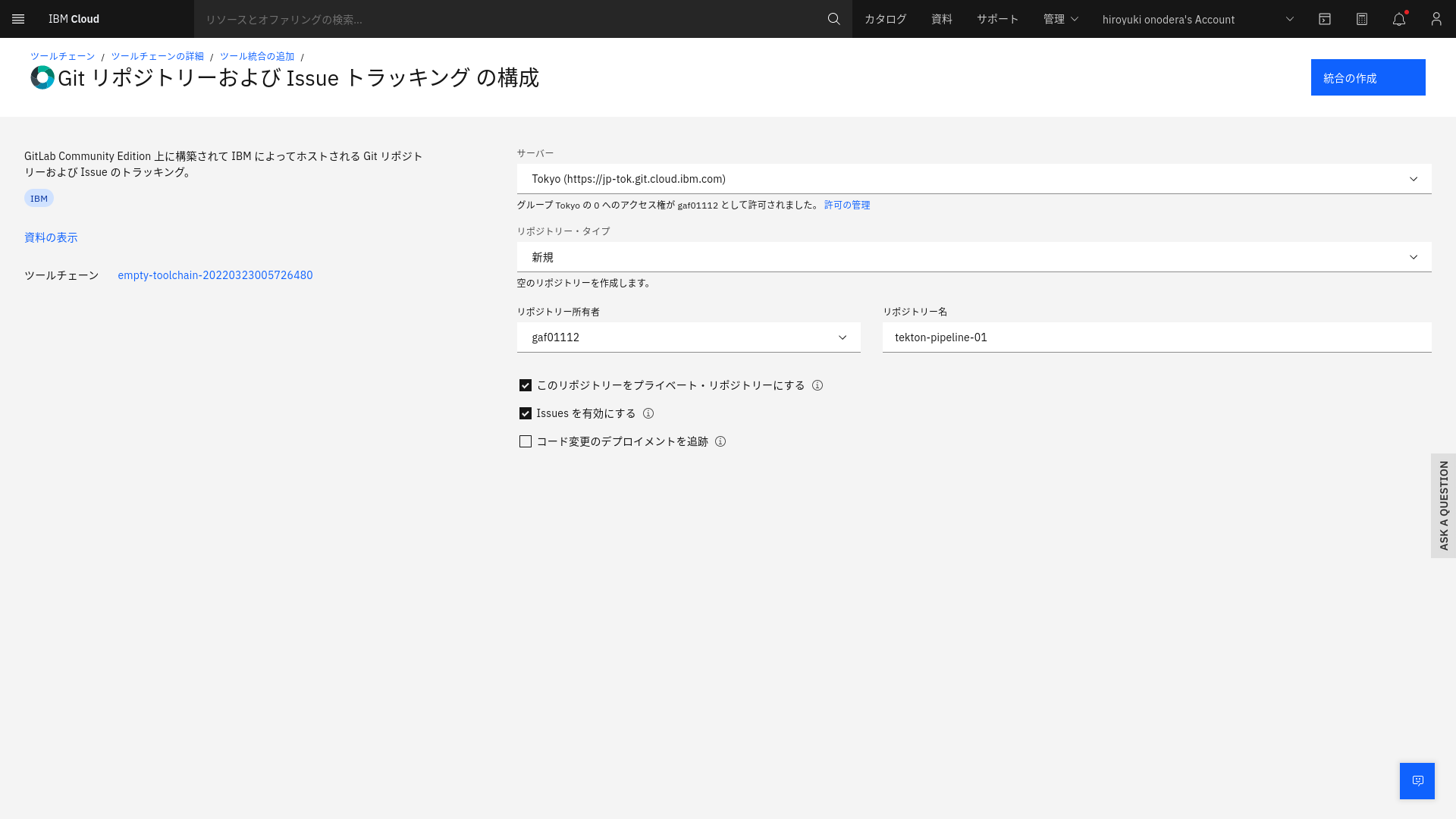

Gitのリポジトリーサービスとして、ここではIBM Cloudで提供しているGitLabである「Git リポジトリーおよびIssueトラッキング」をクリックし、プライベートリポジトリーとして使用する。
「GitHub」や「GitLab」を選択、使用してもよい。

Screenshot from 2022-03-23 10-15-36.png

ここでは新規に作成とする。
リポジトリー名はユーザーによる指定。
リポジトリー所有者はIBM Cluodのユーザー。
「統合の作成」をクリック

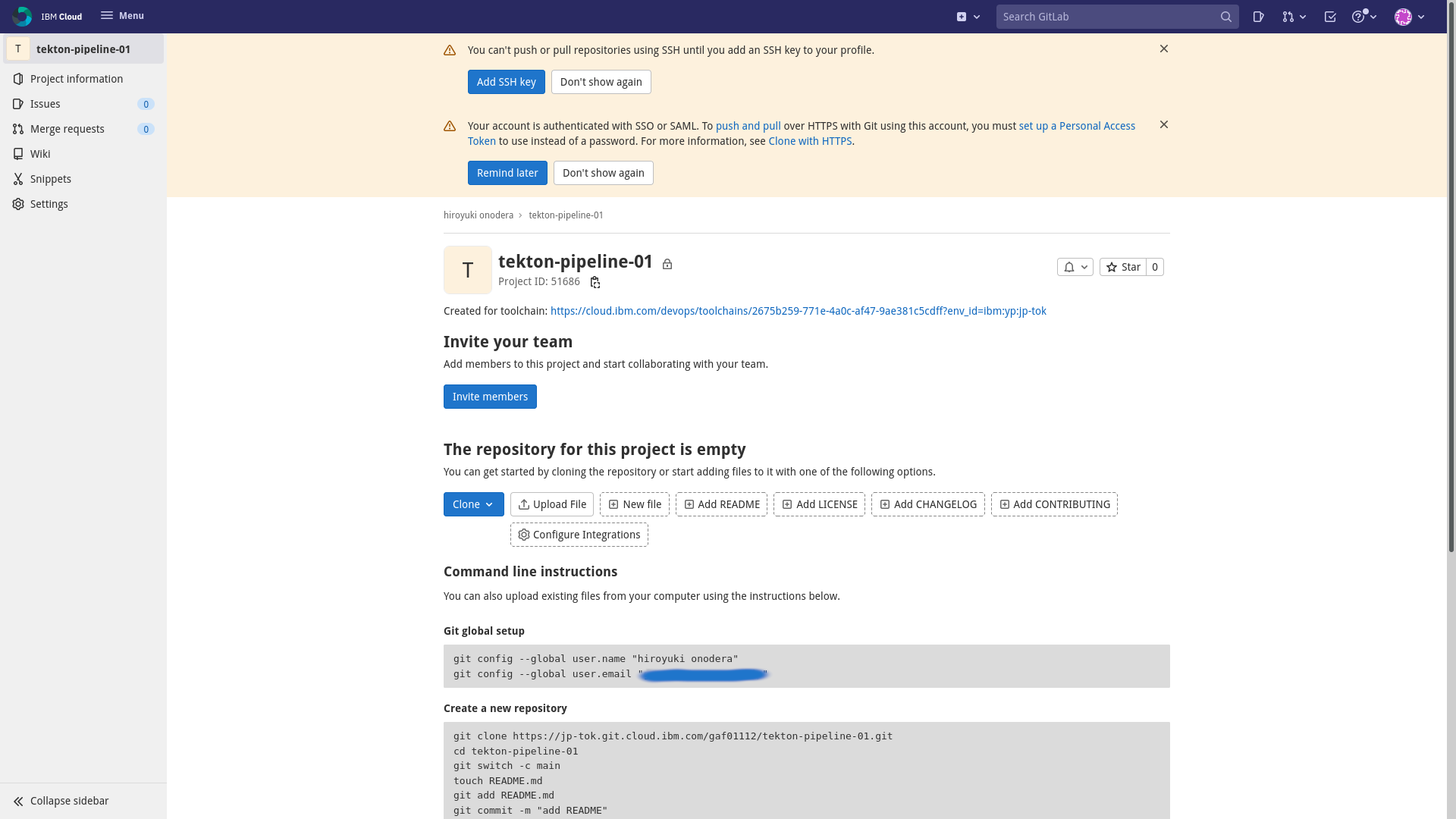

Screenshot from 2022-03-23 13-47-51x.png

sshキーが未設定の場合、上の「Add SSH key」より設定可能。

keyには~/.ssh/id_rsa.pubの内容を記載。(画面のキーの値はダミー)
TitleとExpiration dateは適当に。
「Add Key」ボタンをクリック

Screenshot from 2022-03-23 13-53-07.png

ローカルに戻ってGit push

Screenshot from 2022-03-23 14-05-42xx.png

まだ行っていなければ画面下方のGit global setupにガイドされているgit config --globalを実行

その後、Push an existing folderにガイドされているgit init, add, commit, pushを実行

$ cd ..

$ ls -a
.  ..  .tekton

$ git init --initial-branch=main
...

$ git remote add origin git@jp-tok.git.cloud.ibm.com:<USERNAME>/tekton-pipeline-01.git

$ git add .

$ git commit -m "Initial commit"
...

$ git push -u origin main
...

IBM Cloudのコンソールに戻って定義の続き

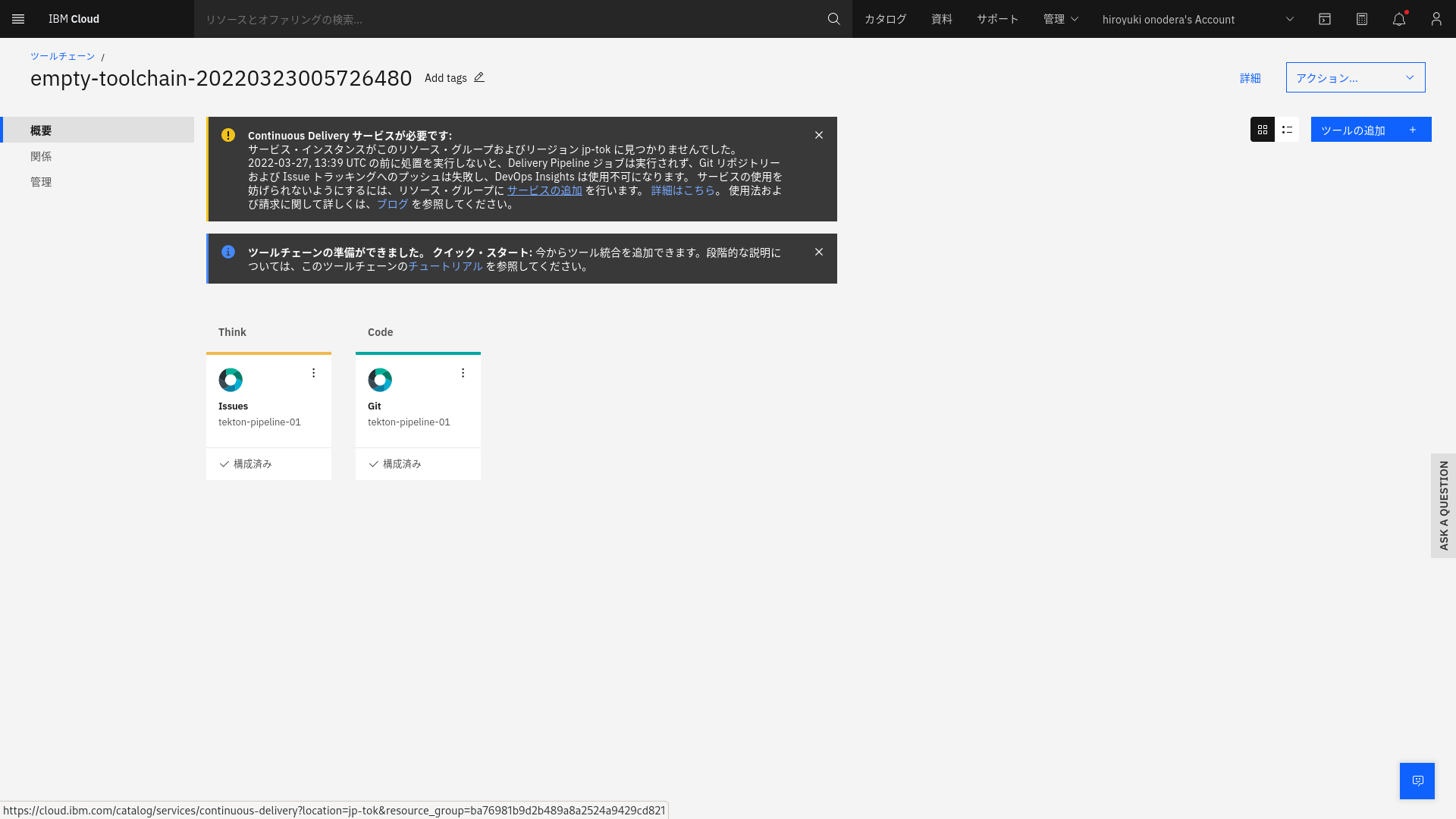

右上の「統合の作成」をクリック

Screenshot from 2022-03-23 13-17-54.png

「Continuous Delivery サービスが必要です」に含まれる「サービスの追加」リンクをクリック
ブラウザーにおける新規のタブで以下の画面が開く。(動作はブラウザーにより異なるかもしれない。)

Screenshot from 2022-03-23 13-18-38.png

ここでは、無償の「ライト」プランを選択。
右下のご利用条件を読んだ上で、同意にチェックを入れ、右下の「作成」を選択。

自動的に以下の説明画面に移動する。

Screenshot from 2022-03-23 13-22-09.png

このページはとりあえず使用しないので、ブラウザーで「ツールチェーン」のタブを選択して戻った後、ブラウザーでリロードをすると、「Continuous Delivery サービスが必要です」が消える。

Screenshot from 2022-03-23 13-26-52.png

ツールチェーンにDelivery Pipelineを追加

右上の「ツールの追加」をクリック

Screenshot from 2022-03-23 13-30-01.png

「Delivery Pipeline」をクリック

パイプライン名は、ここではtekton-pipeline-01とした。
パイプライン・タイプに、「Tekton」を選択。
その後、右上の「統合の作成」ボタンを選択。

Screenshot from 2022-03-23 13-34-10.png

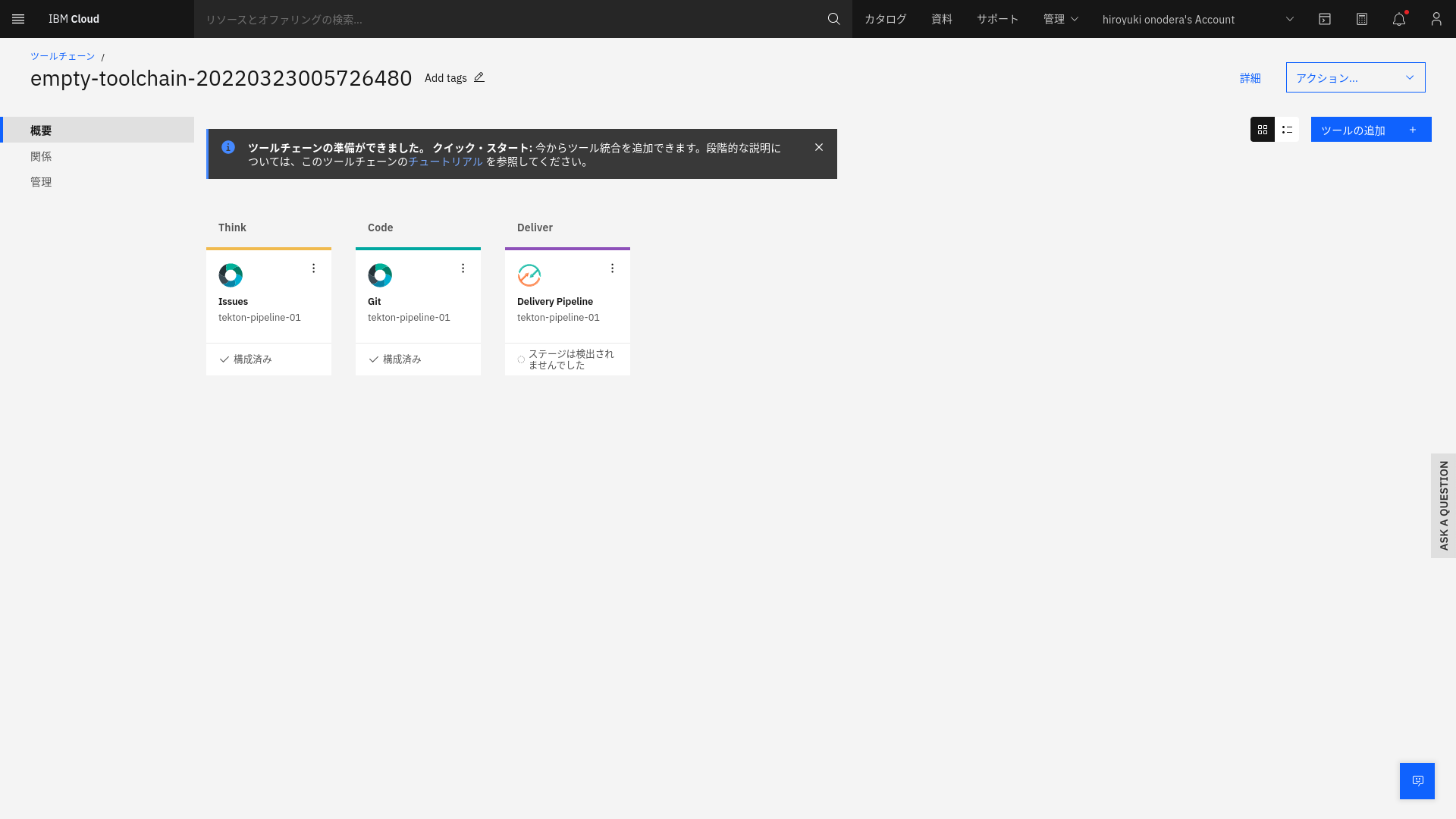

以下のようになる。

Screenshot from 2022-03-23 13-36-15.png

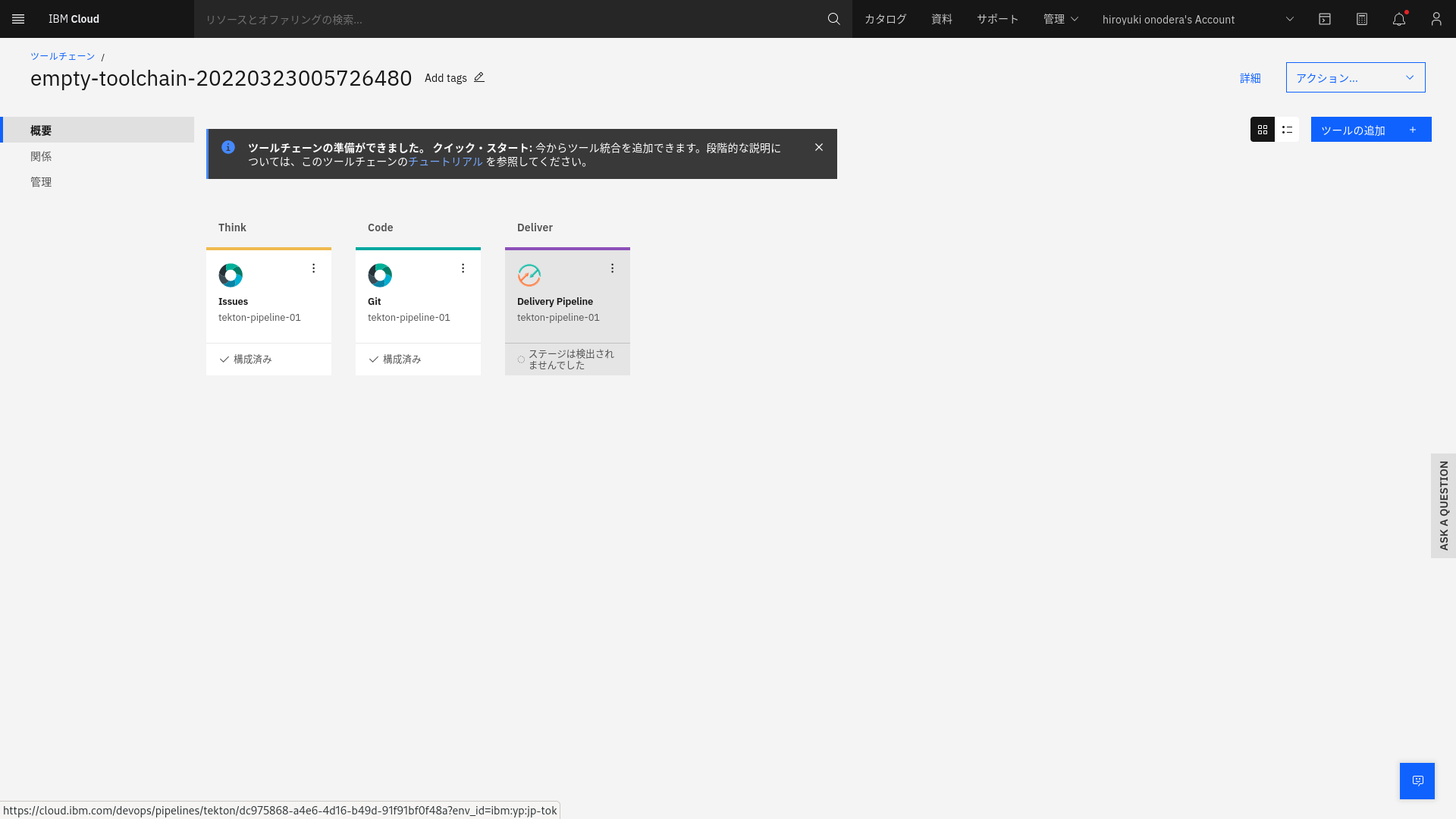

Delivery Pipelineアイコンをクリック

Screenshot from 2022-03-23 21-55-25.png

Screenshot from 2022-03-23 13-41-40.png

リポジトリーの項の右上の追加をクリック

Screenshot from 2022-03-23 21-59-09.png

リポジトリーにはプルダウンメニューにあるtekton-pipeline-01を選択。
パスの.tektonはデフォルトの値。リポジトリーにおいてTenton用マニフェストの置き場所を変えている場合にはここを変更。
追加をクリック。

Screenshot from 2022-03-23 22-03-29.png

指定パス内のマニフェストを連結した内容が表示されているので、保存をクリック
なお、キャプチャー時には一部 apiVersion: triggers.tekton.dev/v1alpha1 で実施したが、v1beta1 に書き換えて動作を確認している。(上のマニフェストは編集済)

ワーカーの設定

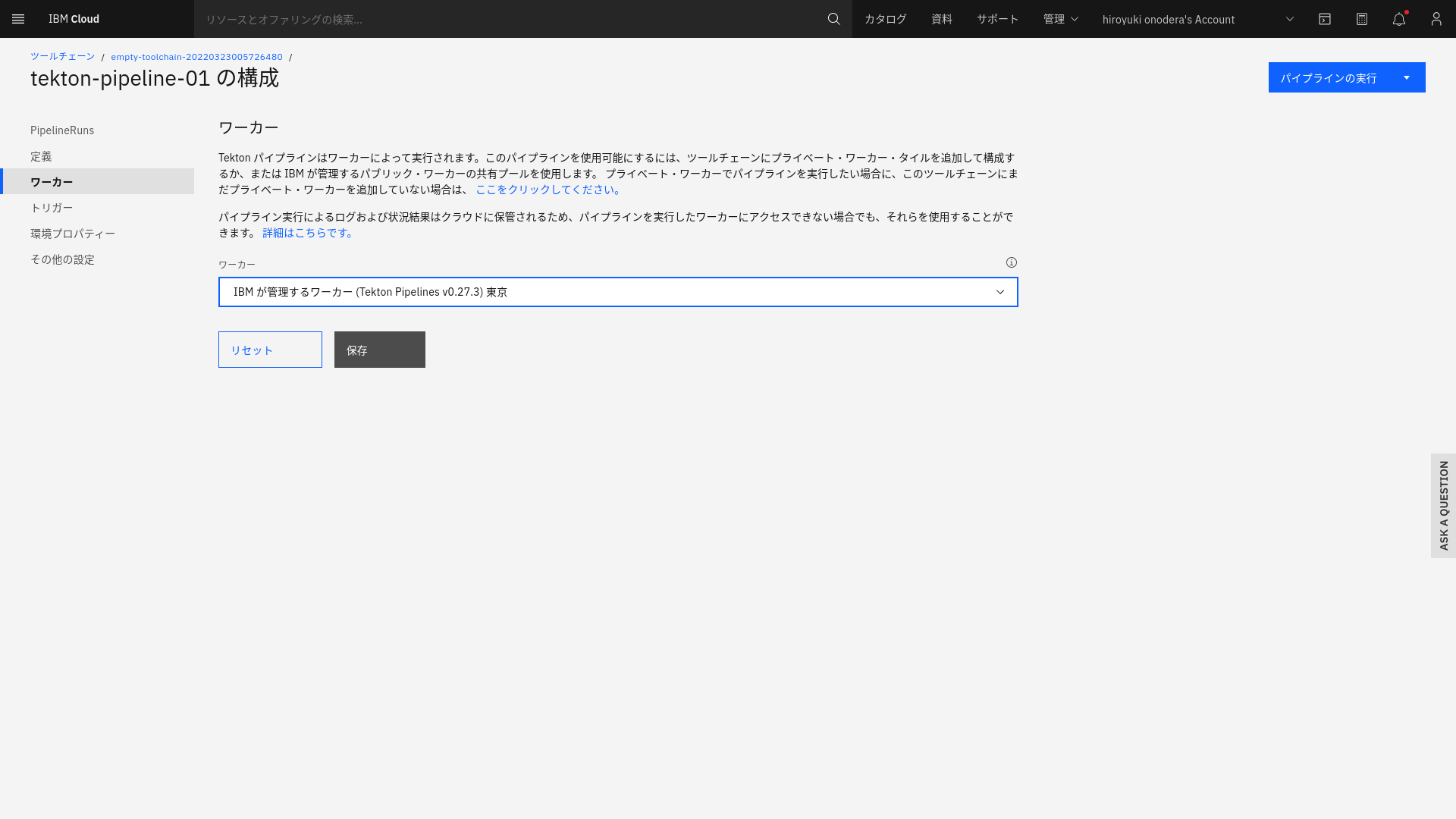

左のメニューにおけるワーカーをクリック

Screenshot from 2022-03-23 22-06-21.png

ワーカーに、プルダウンメニューからIBMが提供するワーカーを選択し、保存をクリック

トリガーの追加

左のメニューにおけるトリガーをクリック

Screenshot from 2022-03-23 22-08-16.png

追加をクリックするとサブメニューでタイプを選択できる。

手動トリガーの追加

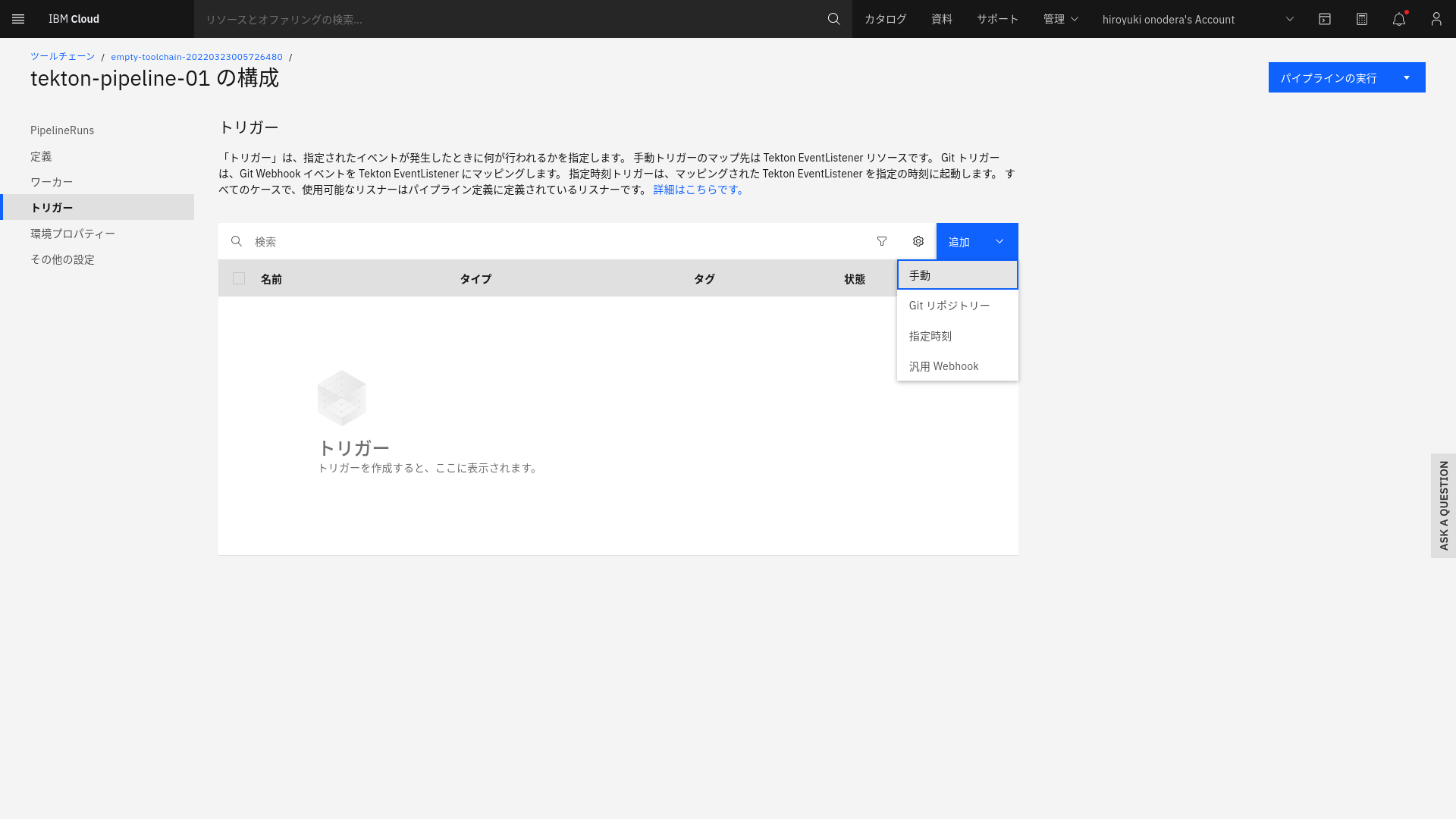

まず「手動」を選択してみる。

Screenshot from 2022-03-23 22-09-42.png

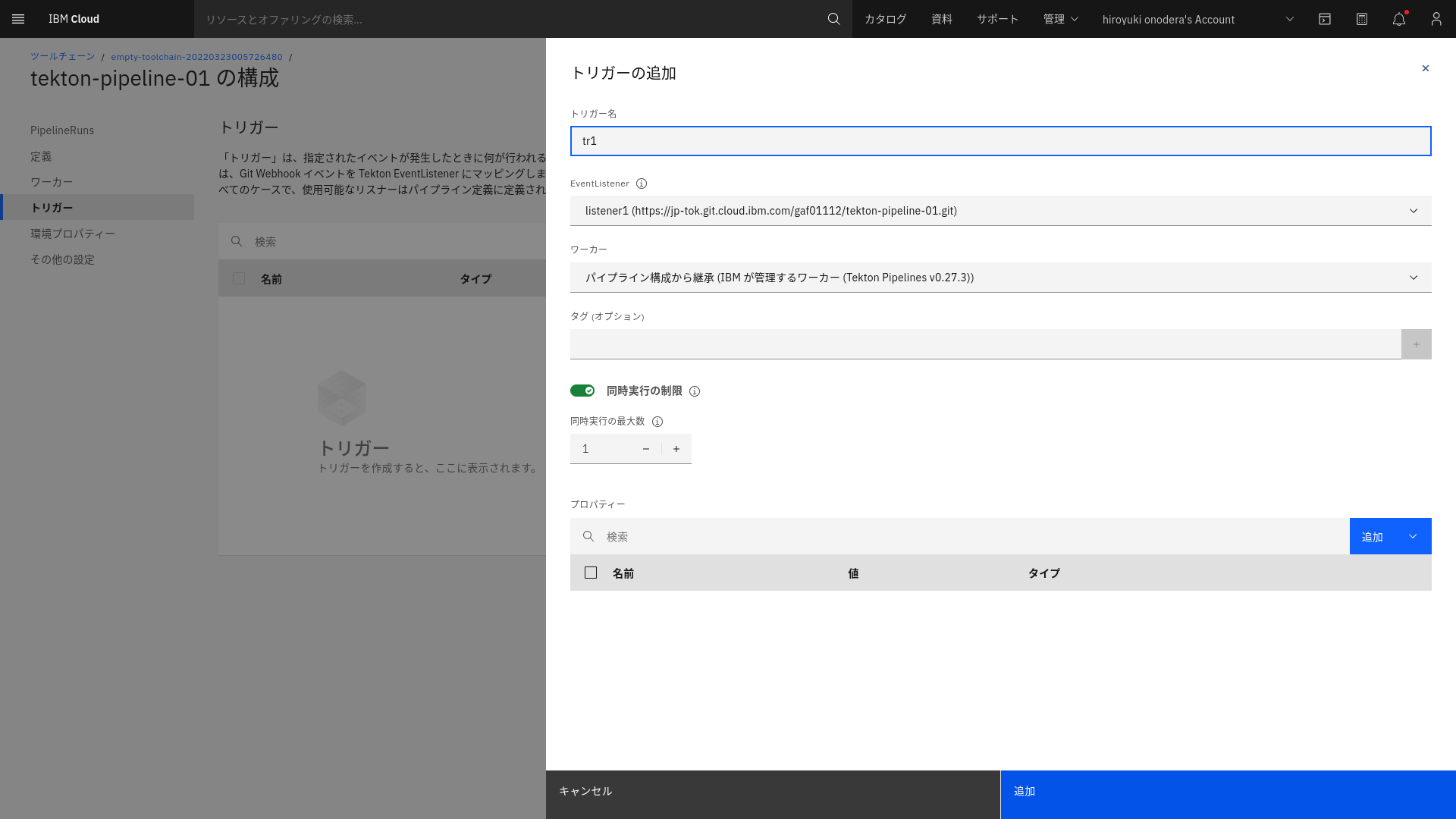

トリガー名に「tr1」を設定し、画面最下端の「追加」をクリック

Screenshot from 2022-03-23 22-15-30.png

tr1という名前の手動タイプのトリガーが作成されていることが確認できる。

Screenshot from 2022-03-23 22-15-40.png

Gitリポジトリートリガーの追加

次にGitリポジトリータイプのトリガーを作ってみる。
追加をクリックしサブメニューで「Gitリポジトリー」を選択。

Screenshot from 2022-03-23 22-16-48.png

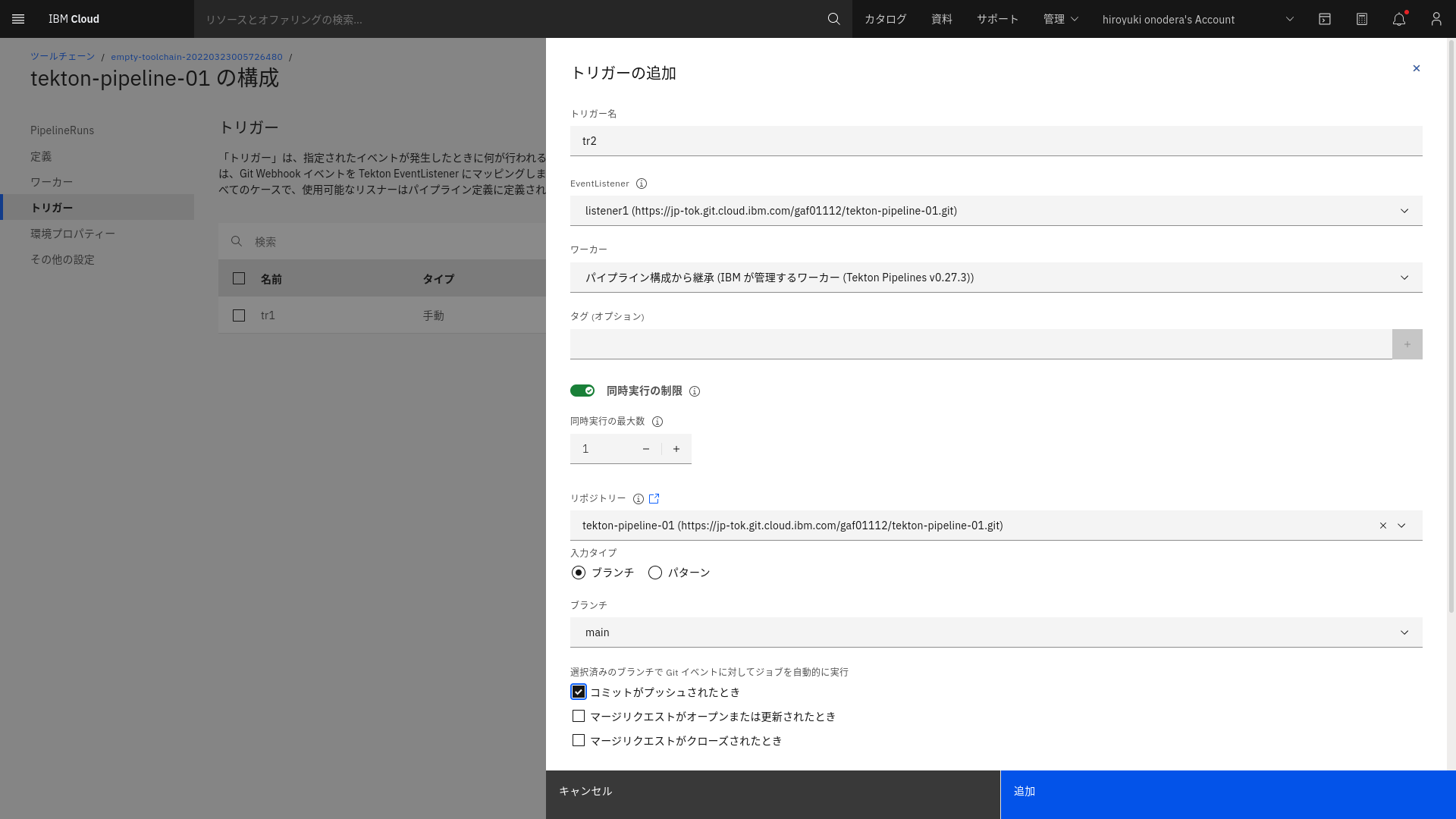

トリガー名に「tr2」を設定
リポジトリーにtekton-pipeline-01を選択。
選択済みのブランチで Git イベントに対してジョブを自動的に実行 の項において、「コミットがプッシュされたとき」にチェック
画面最下端の「追加」をクリック

Screenshot from 2022-03-23 22-21-10.png

tr2が追加されている

Screenshot from 2022-03-23 22-21-23.png

これで、git pushのたびにパイプラインが実行される。

指定時刻トリガーの追加

次に指定時刻タイプのトリガーを作ってみる。

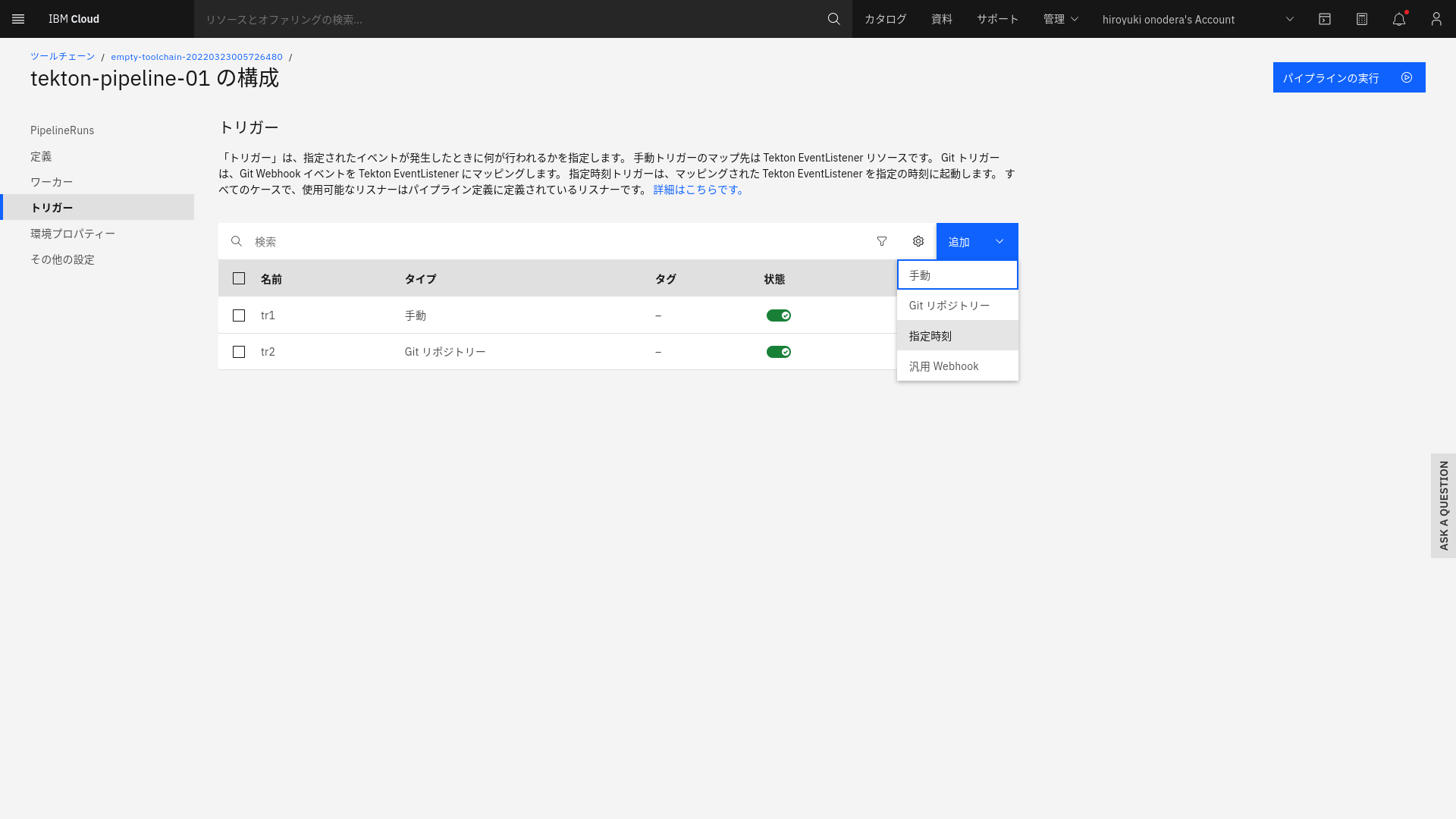

追加をクリックしサブメニューで「指定時刻」を選択。

Screenshot from 2022-03-23 22-25-12.png

トリガー名に「tr3」を設定
CRON式に「0 3 * * *」(毎日AM3:00)を設定
画面下端の「追加」をクリック

Screenshot from 2022-03-23 22-27-10.png

Screenshot from 2022-03-23 22-31-09.png

tr3が追加されている

Screenshot from 2022-03-23 22-33-20.png

これで指定時刻にパイプラインが実行される。

手動でのパイプラインの実行

パイプライン実行

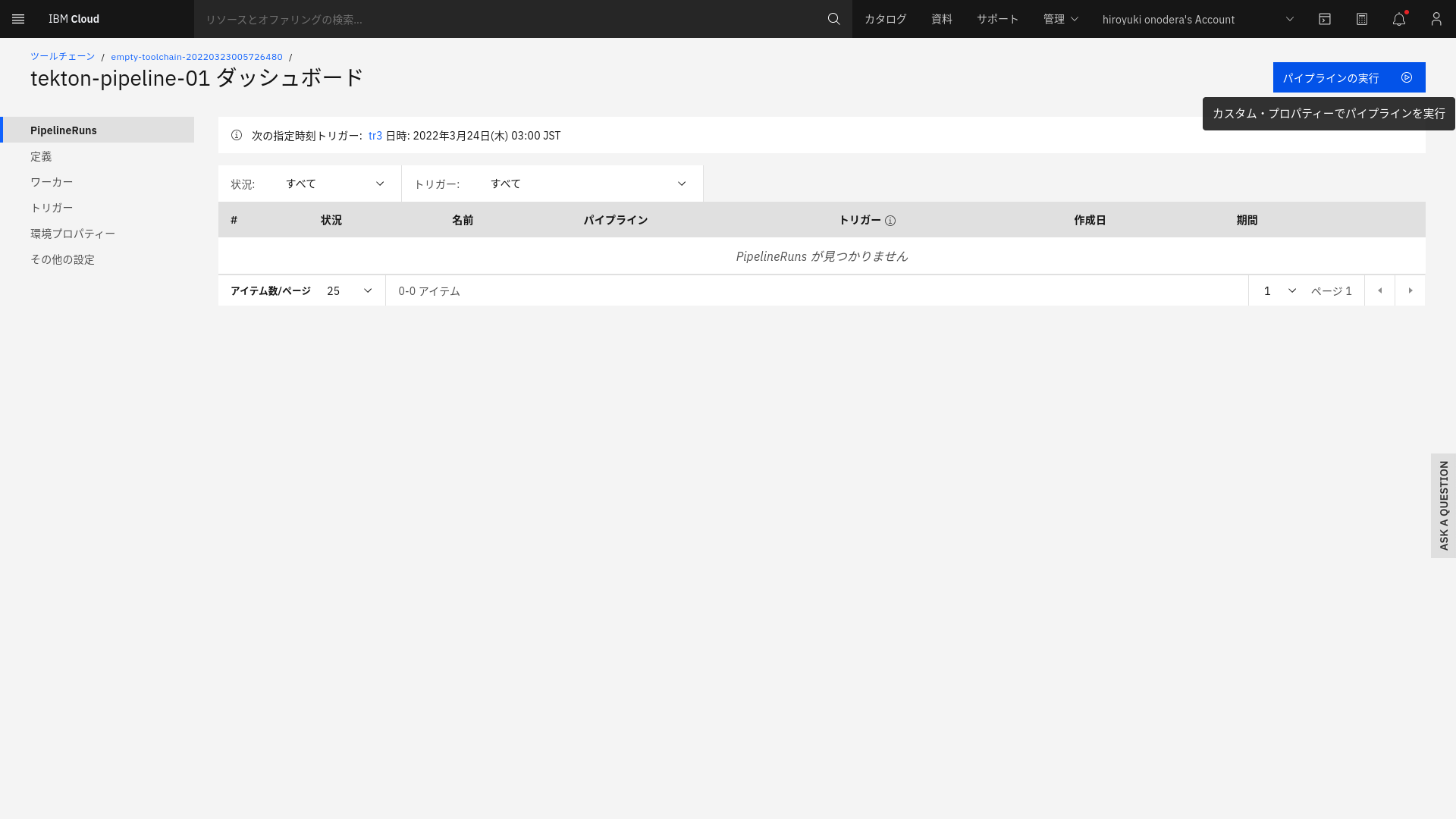

左メニューでPipelineRunsを選択し、右上の「パイプラインの実行」をクリック

Screenshot from 2022-03-23 22-36-29.png

トリガーにtr1を選択して、画面下端の実行をクリック

Screenshot from 2022-03-23 22-37-20.png

実行中の状態では、状況の矢印が回る。
名前の最後の827wdなどは実行のたびにランダムにわり振られる。これは、TriggerTemplateにおけるgenerateName:による。

Screenshot from 2022-03-23 22-38-24.png

実行完了

Screenshot from 2022-03-23 22-38-46.png

パイプライン実行結果の確認

結果を確認するため、名前の項のリンク(pipeline-hello-run-827wd)をクリック

step-hello1のログが表示されている

Screenshot from 2022-03-23 22-42-36.png

状況タブ

Screenshot from 2022-03-23 22-44-39.png

詳細タブ

Screenshot from 2022-03-23 22-44-43.png

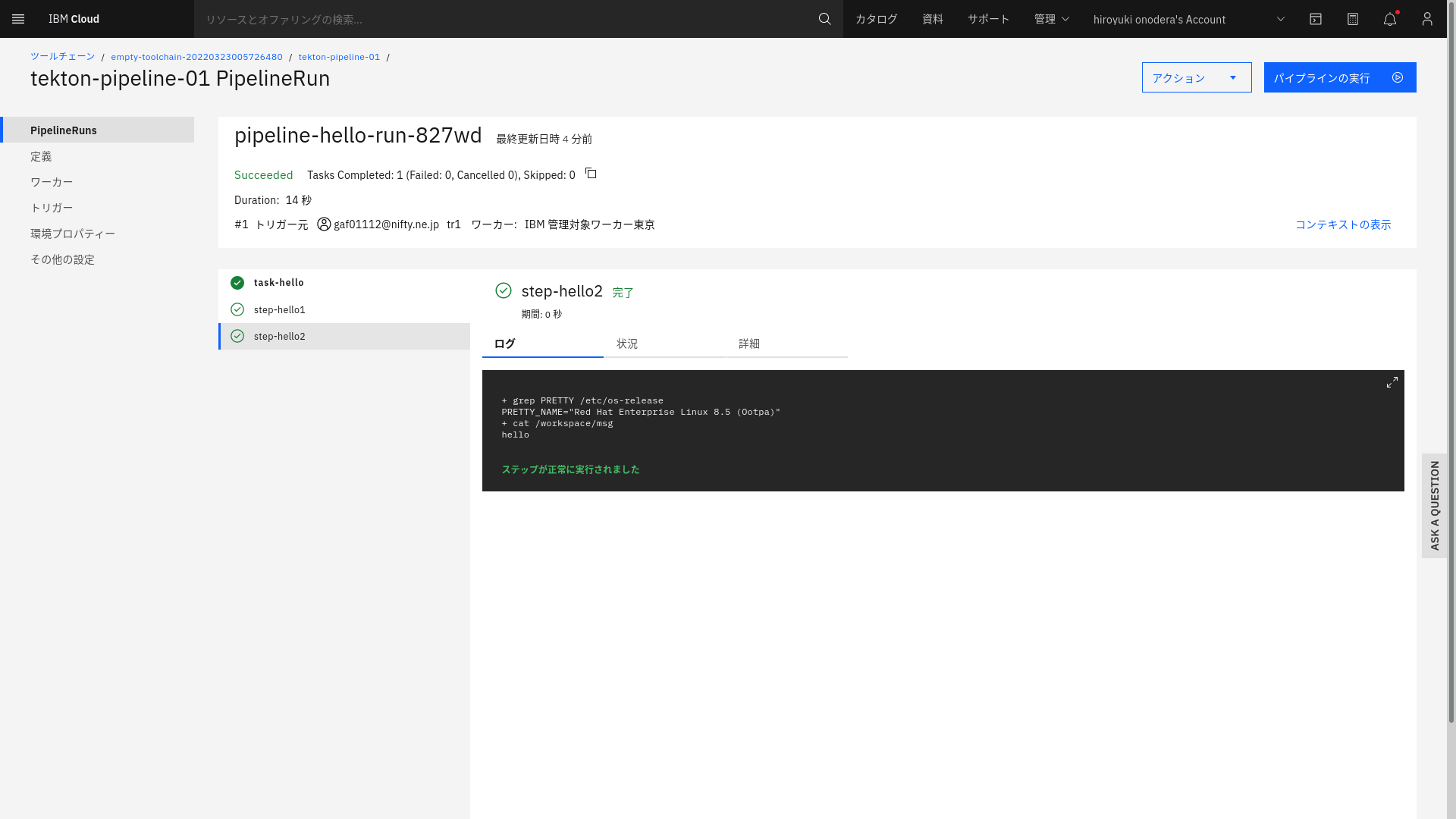

step-hello2についても同様に表示可能

Screenshot from 2022-03-23 22-42-49.png

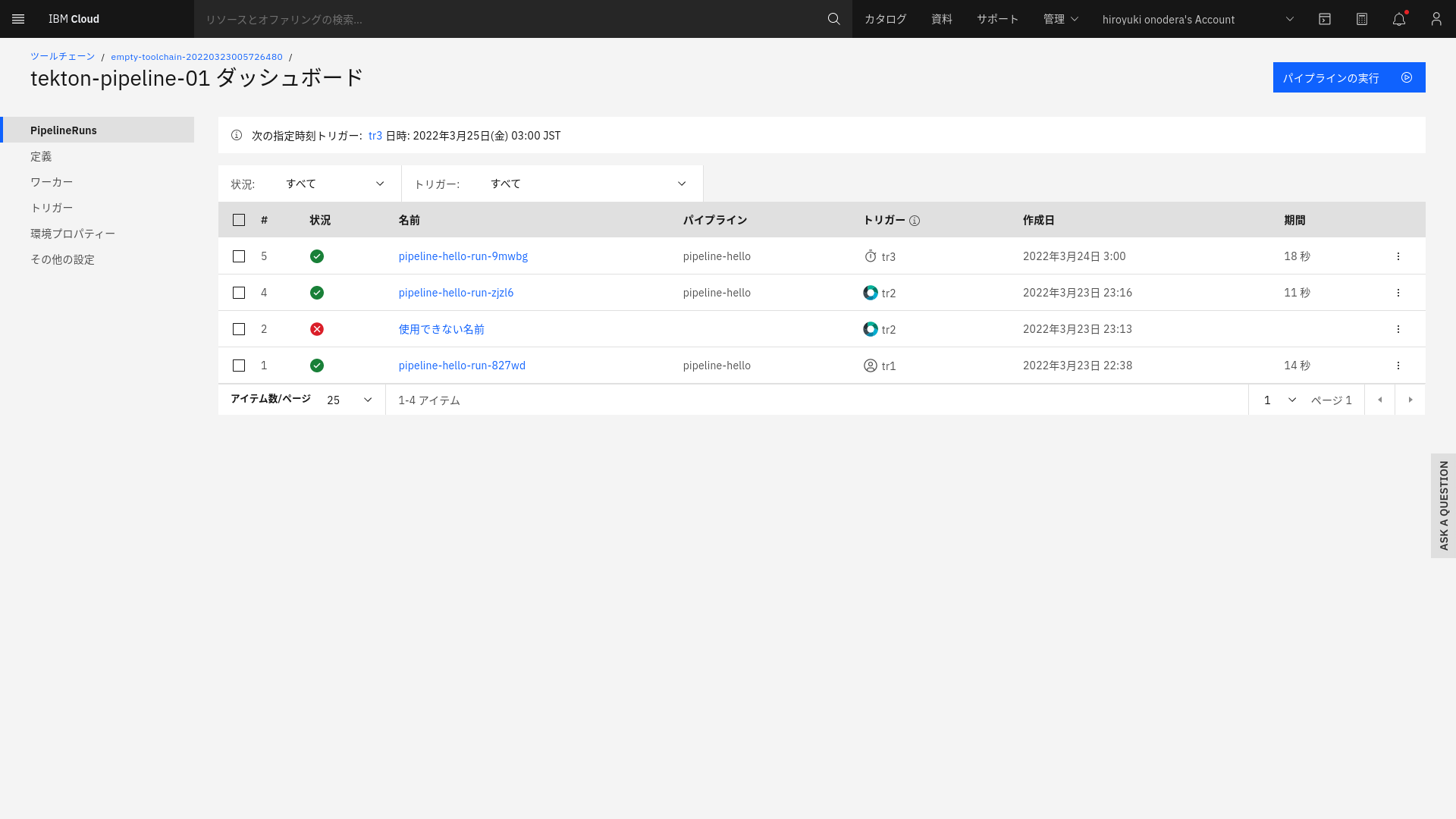

失敗時、Gitリポジトリートリガーによる実行、指定時刻トリガーによる実行の例

Screenshot from 2022-03-24 07-59-50.png

2はpipelineのマニフェストを誤って編集してgit commit, git pushしたケース。状況が×、トリガーがtr2となっている。
3は同様の失敗の為、削除している
4は修正してgit pushして成功したケース
5は指定時刻トリガーによる実行結果。トリガーがtr3となっている。
