NUCで始めるVMware Tanzu - TKGの導入(Managementクラスタ)

本日も、サクッとTKGの導入を進めていきましょう。

現在の構成でTKGを利用する際の注意事項

General Requirements に、事細かくvSphere環境にデプロイする条件が書かれているのですが、今回の構成で一番困るのが、「Management Clusters Unnecessary on vSphere 7」のところです。要するに、「vSphere 7 だったら vSphere with Tanzu 使えよ!」と、言っていますw
詳細は別途、vSphere with Tanzu の説明回を設けたいと思ってますが、Supervisor Cluster という Management Cluster の上位互換のようなものがあり、TKGからそちらに接続して使う方法が紹介されてます。。ただ一応、vSphere with Tanzu 利用前であれば、非推奨だがデプロイ可能です。TKGを学ぶことが目的なので、今回はこのまま突き進みます。

他の主な注意点は、以下の通りです。

  • 最低2台のホスト(ESXi)で構成されたvSphere Clusterが必要
  • Control plane用のLBには、kube-vip が使われているが、Service用のLBは用意してないので、MetalLBなどのソリューションを自前で用意する必要がある。(これ、結構重要!どこかで別途、取り扱いたいと思う。)
  • vCenterのSSOアカウントでTKGのパーミッションを管理している。tkg用のアカウントを作って、適切なパーミッションを付与しましょう。(今回は検証目的なので、adminで行きます:sweat_smile:

Photon OSのインストール

TKGのノードVM用イメージが、当然必要ですよね?まずは、My VMwareから以下をダウンロード。

  • Photon v3 Kubernetes v1.19.3 OVA(←バージョンは、その時によって異なる)

Nested環境の方に入れていきます。「OVFテンプレートのデプロイ」
スクリーンショット 2020-12-13 17 50 48
ダウンロードしたファイルを指定します。
スクリーンショット 2020-12-13 17 55 48
2では「Discovered virtual machine」を指定、3では「nested-cluster01」を指定、5でEULAに同意と指定しました。6では、vsanDatastoreを指定して、「Management Storage policy - Thin」を指定してみます。
スクリーンショット 2020-12-13 18 04 30
ネットワークは、「DSwitch 1-vMotion」を選択してみました。
スクリーンショット 2020-12-13 18 17 08
しばらくすると、アップロードが完了します。引き続き、「テンプレートに変換」
スクリーンショット 2020-12-13 18 25 51
テンプレートになったため、「ホストおよびクラスタ」のリソースからは見えなくなります。代わりに、「仮想マシンおよびテンプレート」メニューで、テンプレートが確認できます。
スクリーンショット 2020-12-13 18 27 22

Managementクラスタのデプロイ

いよいよデプロイします!ここで2つの選択肢があるのですが、「tkg init --ui」を実行すると、Webベースのインストーラが実行でき、「tkg init」だと、CLIベースで導入を行えます。GUIベースの方が、何を選択しているか把握しやすいので、初回はGUIベースがオススメです。

ローカルPC
# 踏み台でUIを起動するため、ローカルPCのブラウザから閲覧できるよう、8080ポートをSSHポートフォワードしてあげる
% ssh -L 8080:localhost:8080 ubuntu@192.168.5.41
# ログイン成功。ここからは踏み台での操作
$ tkg init --ui
# (省略)
unable to open browser: exec: "xdg-open": executable file not found in $PATH
# エラーを調べると、このubuntuには、xdg-utilが足りないようだった。
$ sudo apt-get update
$ sudo apt install xdg-utils -y
# エラーがないことを確認
$ tkg init --ui
Logs of the command execution can also be found at: /tmp/tkg-20201213T131852552834915.log

Validating the pre-requisites...
Serving kickstart UI at http://127.0.0.1:8080
unable to open browser: exit status 3

踏み台上でブラウザの起動に失敗してexitしているが、特に問題なし。
ローカルPCのブラウザで、localhost:8080 にアクセスするとインストーラが起動。vSphereを選択。
スクリーンショット 2020-12-13 22 35 55
1では、vCenterのSSO接続情報を入力して「CONNECT」
スクリーンショット 2020-12-13 22 38 52
vSphere 7 環境なので、警告が出る。構わず、「DEPLOY TKG MANAGEMENT CLUSTER」を選択。
スクリーンショット 2020-12-13 22 41 01
ここで、踏み台のSSHの公開鍵が必要となるので、別端末を立ち上げて踏み台に入り、鍵を作成

踏み台
ssh-keygen -t rsa -b 4096
# Enterを3回ほど押す
cat ~/.ssh/id_rsa.pub

ブラウザに戻り、DCを選択して、鍵の文字列をペーストして、「NEXT」
スクリーンショット 2020-12-13 23 10 58
2はManagement Clusterの設定。今回は、「Development」で「medium」インスタンス、workerも「medium」で作成してみます。ControlPlane Endpointは、DHCP範囲外、かつ、DHCP rangeと同じsubnetである必要があるので、「192.168.5.51」と指定。
スクリーンショット 2020-12-13 23 19 03
3は、Optionalなので入れなくて良さそう。「NEXT」
スクリーンショット 2020-12-13 23 25 47
4では、Resourcesを選択式で指定するため、一度vCenterに移動し、リソースを作っていく。
まずは、「VM FOLDER」用に、「tkg-dev」という仮想マシンフォルダを作った。
スクリーンショット 2020-12-13 23 32 13
スクリーンショット 2020-12-13 23 43 12
続いて、「tkg-dev」というリソースプールを作成。
スクリーンショット 2020-12-13 23 33 07
スクリーンショット 2020-12-13 23 34 19
スクリーンショット 2020-12-13 23 47 09
再びTKGの画面に戻り、「Specify the Resources」横の更新ボタンを押すと、選択出来るようになる。(・・はずだったが、セッションが切れたのか読み込みが失敗したので、ブラウザをリロードしてStep1から入力し直した:sweat_smile:
スクリーンショット 2020-12-13 23 52 04
5はCNI設定。「DSwitch-VM Network」を選択。
スクリーンショット 2020-12-14 0 03 01
6、OS Image。事前にアップロードした場所を指定。
スクリーンショット 2020-12-14 0 04 44
7、エクスペリエンス向上プログラム。どちらを選んでも良い。「NEXT」
スクリーンショット 2020-12-14 0 06 15
「REVIEW CONFIGURATION」を押すと、確認画面が出る。また、CLIで投入する場合のコマンドも表示される。問題なければ、「DEPLOY MANAGEMENT CLUSTER」!
(なお、firefoxのせいなのかは不明だが、この画面の次に進まないトラブルが発生。Chromeにして、いくつかの選択肢も変えたら、先に進んだ。どれが効いたのかは不明。単にセッションが切れたのかも。)
スクリーンショット 2020-12-14 0 12 18
このように、何らかの処理をやってる画面がしばらく続く・・・
スクリーンショット 2020-12-14 1 19 21

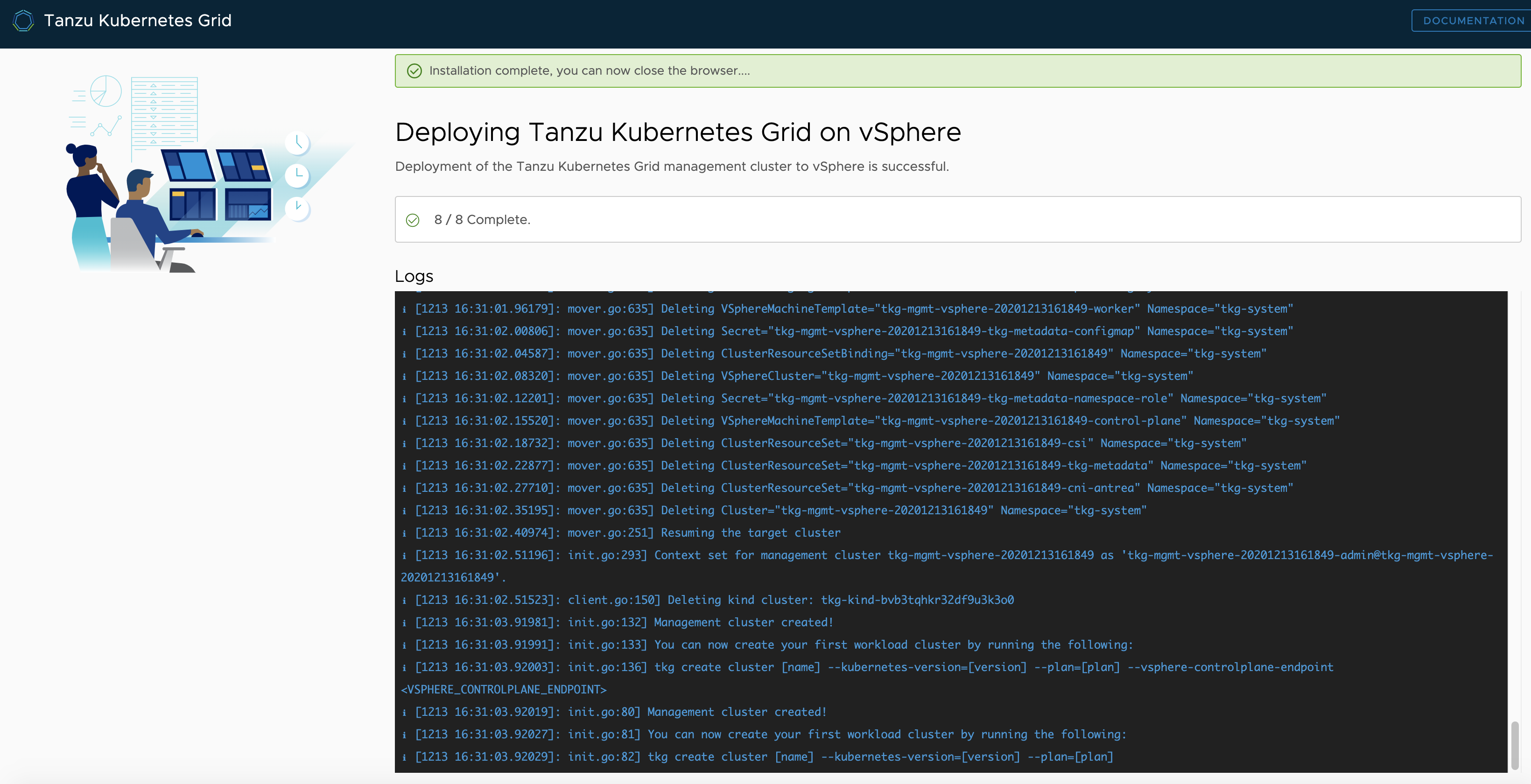

20分ほどして、このような画面が出たら、インストール成功です!
スクリーンショット 2020-12-14 1 31 27
tkgコマンドでも確認してみましょう。

踏み台
# Management Cluster一覧の表示
$ tkg get mc
 MANAGEMENT-CLUSTER-NAME            CONTEXT-NAME                                                           STATUS
 tkg-mgmt-vsphere-20201213161849 *  tkg-mgmt-vsphere-20201213161849-admin@tkg-mgmt-vsphere-20201213161849  Success

# ControlPlaneやWorkerの稼働台数サマリも見たい場合はこちら
$ tkg get cluster --include-management-cluster
 NAME                             NAMESPACE   STATUS   CONTROLPLANE  WORKERS  KUBERNETES        ROLES
 tkg-mgmt-vsphere-20201213161849  tkg-system  running  1/1           1/1      v1.19.3+vmware.1  management

# ノード情報
$ kubectl get nodes -o wide
NAME                                                   STATUS   ROLES    AGE   VERSION            INTERNAL-IP     EXTERNAL-IP     OS-IMAGE                 KERNEL-VERSION   CONTAINER-RUNTIME
tkg-mgmt-vsphere-20201213161849-control-plane-xzfzg    Ready    master   30m   v1.19.3+vmware.1   192.168.5.116   192.168.5.116   VMware Photon OS/Linux   4.19.150-1.ph3   containerd://1.4.1
tkg-mgmt-vsphere-20201213161849-md-0-b7d7549df-hm8wt   Ready    <none>   27m   v1.19.3+vmware.1   192.168.5.117   192.168.5.117   VMware Photon OS/Linux   4.19.150-1.ph3   containerd://1.4.1

# Pod一覧。最初からCSIやCNI(antrea)などがインストールされているのが特徴
ubuntu@nested-bastion01:~$ kubectl get pod -A
NAMESPACE                           NAME                                                                          READY   STATUS    RESTARTS   AGE
capi-kubeadm-bootstrap-system       capi-kubeadm-bootstrap-controller-manager-7bb5cbfc69-mddcd                    2/2     Running   0          27m
capi-kubeadm-control-plane-system   capi-kubeadm-control-plane-controller-manager-749b7b5dc5-k8lwh                2/2     Running   0          27m
capi-system                         capi-controller-manager-86f86fb9df-7tfp6                                      2/2     Running   0          27m
capi-webhook-system                 capi-controller-manager-6847947f74-fzd5z                                      2/2     Running   0          27m
capi-webhook-system                 capi-kubeadm-bootstrap-controller-manager-656645ccc4-cdgsm                    2/2     Running   0          27m
capi-webhook-system                 capi-kubeadm-control-plane-controller-manager-6cf9799f4c-sqgdq                2/2     Running   0          27m
capi-webhook-system                 capv-controller-manager-66bd87d667-q2mjz                                      2/2     Running   0          27m
capv-system                         capv-controller-manager-6cd6b9c454-lgdr4                                      2/2     Running   0          27m
cert-manager                        cert-manager-556f68587d-lzdfj                                                 1/1     Running   0          31m
cert-manager                        cert-manager-cainjector-5bc85c4c69-ffdtl                                      1/1     Running   0          31m
cert-manager                        cert-manager-webhook-7bd69dfcf8-v6tqx                                         1/1     Running   0          31m
kube-system                         antrea-agent-2cmv7                                                            2/2     Running   0          32m
kube-system                         antrea-agent-q2wmf                                                            2/2     Running   0          29m
kube-system                         antrea-controller-5d594c5cc7-zxlm8                                            1/1     Running   0          32m
kube-system                         coredns-5d6f7c958-cwqv4                                                       1/1     Running   0          32m
kube-system                         coredns-5d6f7c958-pxlr9                                                       1/1     Running   0          32m
kube-system                         etcd-tkg-mgmt-vsphere-20201213161849-control-plane-xzfzg                      1/1     Running   0          32m
kube-system                         kube-apiserver-tkg-mgmt-vsphere-20201213161849-control-plane-xzfzg            1/1     Running   0          32m
kube-system                         kube-controller-manager-tkg-mgmt-vsphere-20201213161849-control-plane-xzfzg   1/1     Running   0          32m
kube-system                         kube-proxy-qnsff                                                              1/1     Running   0          32m
kube-system                         kube-proxy-st5gf                                                              1/1     Running   0          29m
kube-system                         kube-scheduler-tkg-mgmt-vsphere-20201213161849-control-plane-xzfzg            1/1     Running   0          32m
kube-system                         kube-vip-tkg-mgmt-vsphere-20201213161849-control-plane-xzfzg                  1/1     Running   0          32m
kube-system                         vsphere-cloud-controller-manager-xh7tk                                        1/1     Running   0          32m
kube-system                         vsphere-csi-controller-5b6f54ccc5-266k8                                       5/5     Running   0          32m
kube-system                         vsphere-csi-node-6fhvs                                                        3/3     Running   0          32m
kube-system                         vsphere-csi-node-jrlfj                                                        3/3     Running   0          29m

うん、想定通り出来てますね!:grin:

リソース魚拓

Management Cluster

ControlPlaneは、そこそこ使用してますね。CPU:0.5GHz、Mem:1GB、ストレージ:11GB
スクリーンショット 2020-12-14 2 06 35
Workerはまだ何も動いてなさそう。CPU:0.2GHz、Mem:0.5GB、ストレージ12GB
スクリーンショット 2020-12-14 2 09 40
踏み台は、CPUとMemほぼ0。すげぇ。ストレージは色々とインストールしたので、16GB消費。
スクリーンショット 2020-12-14 2 11 12

Nested環境全体

ついにNUC1台分のメモリを消費!CPUは大したことない。ストレージも64GB程度
スクリーンショット 2020-12-14 2 16 31

物理NUC全体

まだ余力は残している感じですね。。
スクリーンショット 2020-12-14 2 19 30

やっと投稿ペースがカレンダーに追いついた!それではまた明日。
