14日目です！
今回から、何回かに分けて、EC2周りを利用したWebサイトも併せて構築、管理、運用していきます。
まずは、ネットワーク周りの構築を実施します。
14日目の要約
ネットワーク設定をするよ！
AWS CLI の準備
このあたりをみて、好きなバージョンとお使いのOSにあった環境設定をしてくださいね。
なんなら、 AWS CloudShell で実行するのも楽でよいと思います。
この記事シリーズは、AWS CloudShell で実行し、実行例を載せています。
バージョン１
https://docs.aws.amazon.com/ja_jp/cli/latest/userguide/install-cliv1.html
バージョン２
https://docs.aws.amazon.com/ja_jp/cli/latest/userguide/install-cliv2.html
概要
EC2 を稼働させるためのネットワーク設定やセキュリティグループ設定をするよ
さあ、やってみよう！

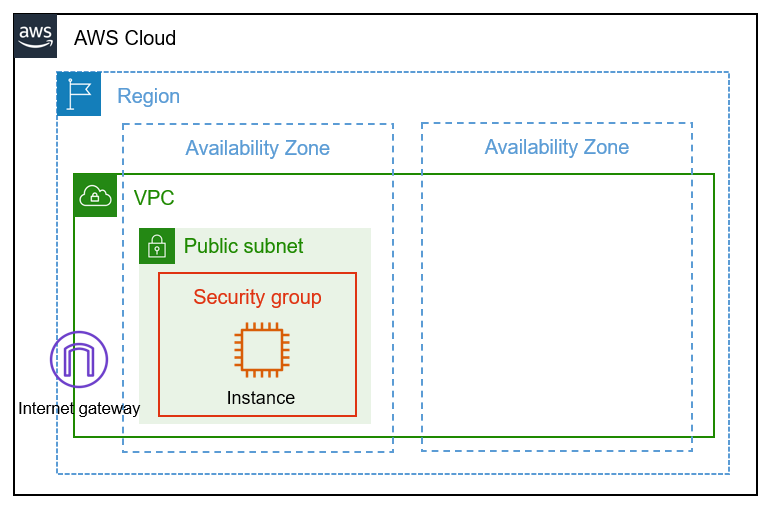

EC2を動かすには、非常に雑ですが、以下のようなネットワーク構成が必要です。
そのため、今回は以下に示すものを作成していきます。
- Amazon Virtual Private Cloud(Amazon VPC)
- Subnet
- Internet Gateway(IGW)
- RouteTable
- Security Group
12日目のまとめの後ろでお伝えした通り、セキュリティグループのルール数が重要になってきます。
上限緩和申請が済んでいない場合は、実施してから後続の実行をお願いします。
では、順々に見ていきましょう。
VPC の作成
まずは、肝心かなめの VPC を作成します。
ec2 create-vpc コマンドを使います。
aws ec2 create-vpc --cidr-block 10.0.0.0/16
VPC が正常に作成できると、以下の様に json が返ってきます。
後続の操作では、 VpcId が必要になるので、確認しておきます。
{
"Vpc": {
"CidrBlock": "10.0.0.0/16",
"DhcpOptionsId": "dopt-********",
"State": "pending",
"VpcId": "vpc-*****************",
"OwnerId": "************",
"InstanceTenancy": "default",
"Ipv6CidrBlockAssociationSet": [],
"CidrBlockAssociationSet": [
{
"AssociationId": "vpc-cidr-assoc-*****************",
"CidrBlock": "10.0.0.0/16",
"CidrBlockState": {
"State": "associated"
}
}
],
"IsDefault": false
}
}
サブネット の作成
aws ec2 create-subnet --cidr-block 10.0.0.0/24 --availability-zone ap-northeast-1a \
--vpc-id <VPC ID>
サブネットの作成に成功すると、以下のような json が返ります。
SubnetId の値を確認しておきます。
{
"Subnet": {
"AvailabilityZone": "ap-northeast-1a",
"AvailabilityZoneId": "apne1-az4",
"AvailableIpAddressCount": 251,
"CidrBlock": "10.0.0.0/24",
"DefaultForAz": false,
"MapPublicIpOnLaunch": false,
"State": "available",
"SubnetId": "subnet-*****************",
"VpcId": "vpc-*****************",
"OwnerId": "************",
"AssignIpv6AddressOnCreation": false,
"Ipv6CidrBlockAssociationSet": [],
"SubnetArn": "arn:aws:ec2:ap-northeast-1:************:subnet/subnet-*****************"
}
}
続いて、EC2 起動時にパブリックIPアドレスが自動で割り当たるように、ec2 modify-subnet-attribute コマンドで設定を変更します。
aws ec2 modify-subnet-attribute --subnet-id <サブネット ID> --map-public-ip-on-launch
こちらは、正常終了しても特に json は返ってきません。
Internet Gateway の作成と割り当て
次に、VPC 内のリソースがインターネットと通信するための出入り口である Internet Gateway(IGW)を作成し、VPC に割り当てます。まずは、ec2 create-internet-gateway コマンドを使用して IGW を作成します。
aws ec2 create-internet-gateway
IGW の作成に成功すると、以下のような json が返ります。
InternetGatewayId の値を確認しておきます。
{
"InternetGateway": {
"Attachments": [],
"InternetGatewayId": "igw-*****************",
"OwnerId": "************",
"Tags": []
}
}
そして、作成した IGW を VPC に割り当てます。ec2 attach-internet-gateway コマンドを使用します。
aws ec2 attach-internet-gateway --internet-gateway-id <value> \
--vpc-id <value>
こちらのコマンドも、正常終了しても特に json は返ってきません。
ルートテーブルの作成、設定
VPC に IGW を割り当てたら、IGW を使用してインターネットと通信できるようにするために、ルートテーブルの作成と設定をします。
まずは、ルートテーブル(カスタムルートテーブル)を作成します。
VPC 作成時のデフォルトルートテーブルはそのままにしておくのがベストプラクティスです。
ルートテーブルの作成には、 ec2 create-route-table コマンドを実行します。
aws ec2 create-route-table --vpc-id <value>
成功すると、以下のような json が返ってきます。
RouteTableId を確認してください。
{
"RouteTable": {
"Associations": [],
"PropagatingVgws": [],
"RouteTableId": "rtb-*****************",
"Routes": [
{
"DestinationCidrBlock": "10.0.0.0/16",
"GatewayId": "local",
"Origin": "CreateRouteTable",
"State": "active"
}
],
"Tags": [],
"VpcId": "vpc-*****************",
"OwnerId": "************"
}
}
作成したルートテーブルに、IGW へのルートを追加します。
ec2 create-route コマンドを実行します。
aws ec2 create-route --route-table-id <ルートテーブルの ID> \
--destination-cidr-block 0.0.0.0/0 --gateway-id <IGW のID>
正常に成功すると、以下のような json が返ります。
{
"Return": true
}
ルートテーブルにルートを作成したら、最後に、サブネットにルートテーブルを関連付けます。
ec2 associate-route-table コマンドを実行します。
aws ec2 associate-route-table --route-table-id <ルートテーブルの ID> \
--subnet-id <サブネットの ID>
関連付けが正常に行えたら、以下のような json が返ります。
{
"AssociationId": "rtbassoc-*****************",
"AssociationState": {
"State": "associated"
}
}
セキュリティグループの作成
まず最初に、セキュリティグループをサクッと作ってしまいます。
セキュリティグループは作成時は、インバウンドルールはなし(外からのアクセス不可)、アウトバウンドルールはフルオープンという仕様になっています。
コマンドは ec2 create-security-group を使用します。
aws ec2 create-security-group --description "Web Servers SG" \
--group-name "sg_web" --vpc-id <VPC ID>
次に、CloudFrontのIPアドレス一覧を取得します。
AWS では、https://ip-ranges.amazonaws.com/ip-ranges.json にて、各サービスのエンドポイントで使用している IP アドレスの範囲の一覧を公開しています。
つまり、その IP アドレス範囲を使用してセキュリティグループのインバウンドルールに登録することで、 CloudFront からのアクセスのみを認めるようにできます。
IPRANGE=`curl https://ip-ranges.amazonaws.com/ip-ranges.json | jq -c '.prefixes[] | select(.service=="CLOUDFRONT") | .ip_prefix'`
本記事執筆時点では、125個の登録がありました。
ちなみに、セキュリティグループに登録できるルールのデフォルト個数は、60個なので、1つのセキュリティグループに収めようとすると溢れてしまいます。そのため、上限緩和申請が必要だったのです。
※60個ルールｘ3個のグループにすれば、上限緩和申請をしなくてもよいのですが、シェル芸を楽にするために・・・
取得した IP アドレス範囲を用いて、セキュリティグループのルール作成を行います。
for ip in ${IPRANGE}; do iplist_tmp=$iplist_tmp,\{CidrIp=$ip\}; done
iplist=`echo ${iplist_tmp} | sed "s/^,//g"`
aws ec2 authorize-security-group-ingress --group-name "sg_web" \
--ip-permissions IpProtocol=tcp,FromPort=80,ToPort=80,IpRanges=[${iplist}]
インバウンドルールが正常に作成できると、以下のような json が返ってきます。
指定したIPアドレス範囲の個数だけルールが列挙されます。
{
"Return": true,
"SecurityGroupRules": [
{
"SecurityGroupRuleId": "sgr-*****************",
"GroupId": "sg-*****************",
"GroupOwnerId": "************",
"IsEgress": false,
"IpProtocol": "tcp",
"FromPort": 80,
"ToPort": 80,
"CidrIpv4": "***.***.***.***/**"
},"(以下略)"
]
}
まとめ
今回はEC2を使うための前段のネットワーク設定として、VPCやサブネット、セキュリティグループといったリソースを作成、設定しました。コマンドの数も多く、作成や設定の裏で、どんな操作・処理がされているのかがよくわかるのではないかと思います。※AWS CLIやAPIを使えば、どんな処理にも言えますが。。。。
というわけで、この次は、EC2 を立ち上げて、Web サーバとして動作させる予定です。
と、おもいきや・・・
- 今回使ったコマンド
- ec2 create-vpc
- ec2 create-subnet
- ec2 modify-subnet-attribute
- ec2 create-internet-gateway
- ec2 attach-internet-gateway
- ec2 create-route-table
- ec2 create-route
- ec2 associate-route-table
- ec2 create-security-group
- ec2 authorize-security-group
