EC2 に Auto Scaling の設定 と Cl/CD (CodePipeline + CodeDeploy + LambdaによるAMIの自動更新) を導入 ①

6
Last updated at Posted at 2022-08-26

はじめに

EC2にAuto Scaling設定を行い、Cl/CD (GitHub + CodePipeline + CodeDeploy + AMIの自動更新) を導入することで、自動デプロイを実現しましたので、手順をまとめます。

また、CodeDeploy後、最新のソースを反映したEC2のAMIを作成し、Auto Scaling の起動テンプレートにAMIを反映するLambdaを作成し、Codepipelineのステージに加えることでAMIの反映も自動化させました。

構築図

スクリーンショット 2022-08-26 23.01.39.png

事前構築

  • vpcやsubnetなど、ネットワーク層作成
  • EC2やelbは、作成しても、作成していなくてもよいです。
    • 今回は、分かりやすいように、EC2にNginxを入れるだけのシンプルなサーバーにします。
      • 既に作成のEC2でもよいです。nginxでなくてもよいです。

スクリーンショット 2022-08-25 23.50.25.png

EC2 nginxをインストール

// ssh接続
% ssh -i xxxx.pem ec2-user@パブリックIP（またはDNS）

// nginxをインストール
$ sudo amazon-linux-extras install nginx1

// nginxを起動
$ sudo systemctl start nginx

// 自動起動設定
$ sudo systemctl enable nginx

$ cd /usr/share/nginx/html

$ ls
404.html  50x.html  icons  index.html  nginx-logo.png  poweredby.png

EC2のパブリックIPでブラウザからアクセスすると、ウェブサイトが見れます。
スクリーンショット 2022-08-25 0.26.33.png

IAMロールを作成

IAMロールは、CodeDeployにアタッチする用とEC2にアタッチする用２つ作成します。

CodeDeploy作成時に使用するIAMロール作成

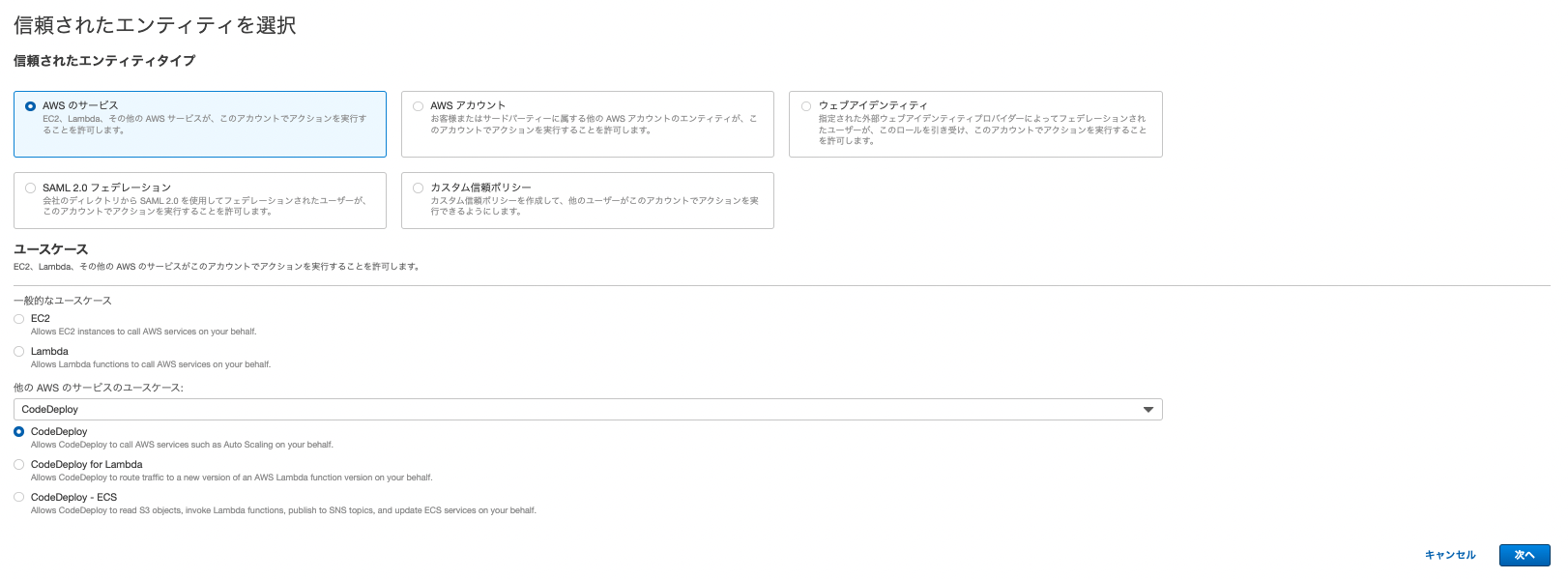

  • 一般的なユースケース:CodeDeploy
    スクリーンショット 2022-08-25 0.43.00.png

  • アタッチするAWS管理ポリシー

    • AWSCodeDeployRole
      スクリーンショット 2022-08-25 0.43.28.png

CodeDeploy作成時に、このRoleを選択します。

EC2にアタッチする用のIAMロール作成

  • 一般的なユースケース:EC2
    スクリーンショット 2022-08-25 0.38.17.png
  • アタッチするAWS管理ポリシー
    • AmazonS3FullAccess
    • AWSCodeDeployRole
      スクリーンショット 2022-08-25 0.40.56.png

AmazonS3FullAccessは、Codepipelineで、S3へlogをアップする際に必要になりますので、EC2にアタッチします。

IAMロール作成後、EC2にアタッチしましょう。

EC2にCodeDeployのagentをインストールし、AMI作成

下記記事を参考に、EC2にCodeDeployのagentをインストールします。

$ cd

$ sudo yum install -y ruby

$ sudo yum install -y wget
読み込んだプラグイン:extras_suggestions, langpacks, priorities, update-motd
パッケージ wget-1.14-18.amzn2.1.x86_64 はインストール済みか最新バージョンです
何もしません

$ wget https://aws-codedeploy-ap-northeast-1.s3.ap-northeast-1.amazonaws.com/latest/install

$ chmod +x ./install

$ sudo ./install auto

$ sudo service codedeploy-agent status
The AWS CodeDeploy agent is running as PID 3246
sudo service codedeploy-agent status

以下のコマンドに関しては、EC2が東京リージョンに存在する場合のURLになります。

  • wget https://aws-codedeploy-ap-northeast-1.s3.ap-northeast-1.amazonaws.com/latest/install

リージョンのURLはこちらを参照してください

起動テンプレートを作成

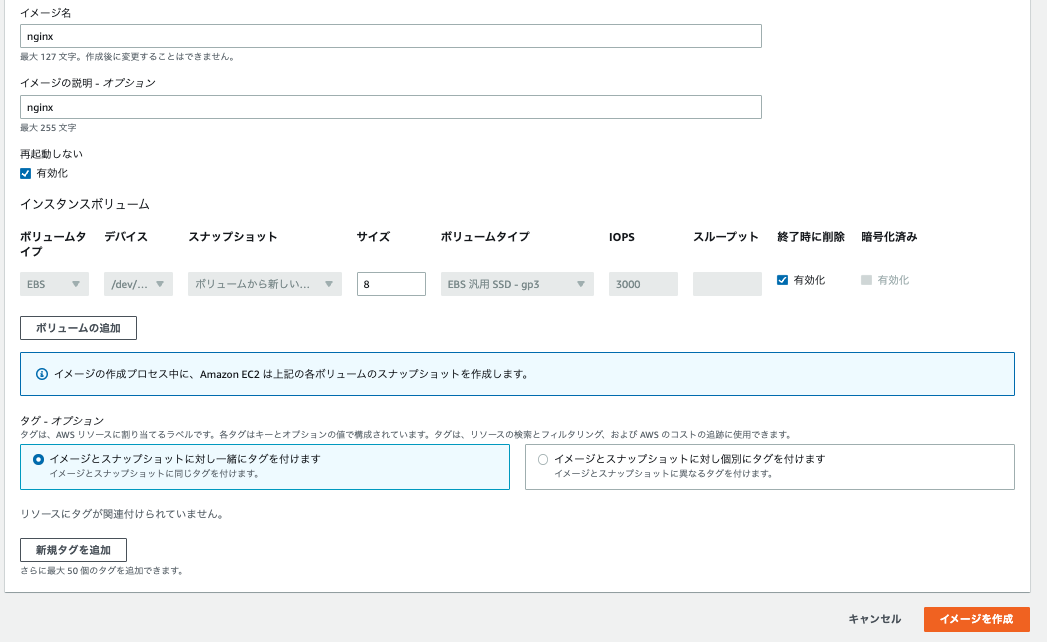

起動テンプレートを作成前に、NginxをインストールしたEC2のAMIを取ります。
スクリーンショット 2022-08-25 18.47.45.png

起動テンプレートを作成します。

  • 起動テンプレート名とテンプレートバージョンの説明を記載します
    AMIは、先程作成したAMIを指定します。
    スクリーンショット 2022-08-25 18.49.36.png

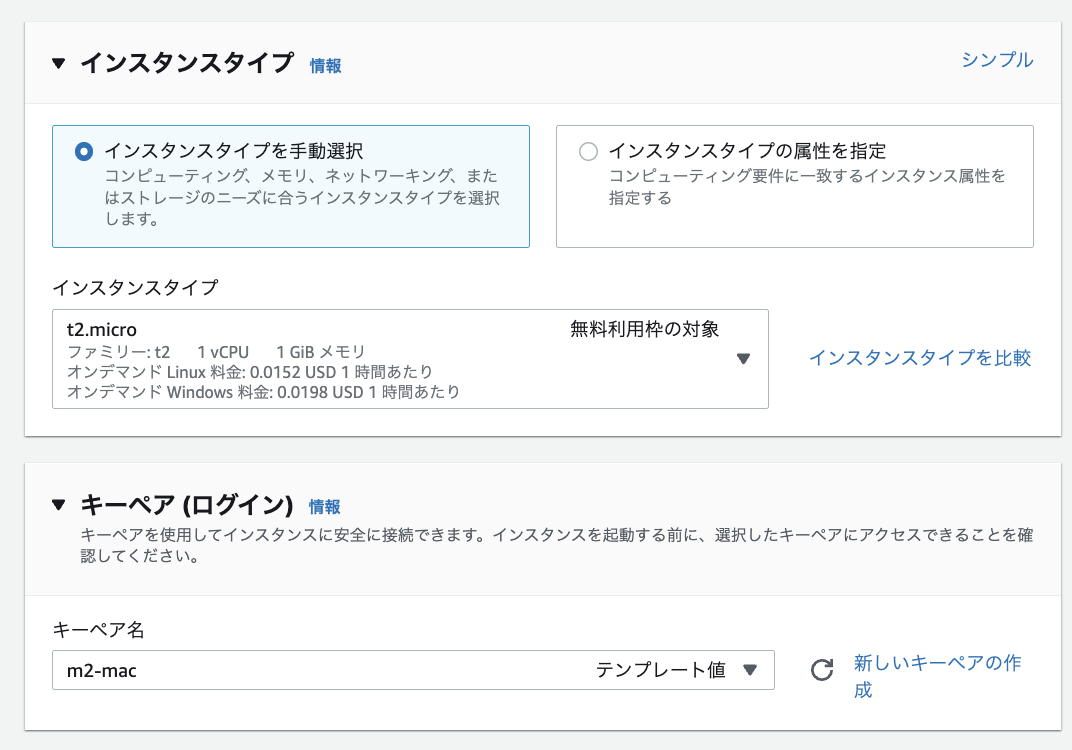

  • インスタンスタイプ、キーペアを指定します。
    スクリーンショット 2022-08-25 23.15.43.png

  • サブネットは起動テンプレートの設定に含めないを選択します。

  • セキュリティーグループは、既存のものを選択します。

  • ネットワークインターフェイスを追加します。

    • パブリック IP の自動割り当てを有効化します。CodeDeploy後、ソースが反映されるか確認するためです。他はデフォルトのままです。
      スクリーンショット 2022-08-25 23.16.57.png

  • ストレージは、AMIのEBSが指定されているはずなので、デフォルトのままにします。
    スクリーンショット 2022-08-26 21.55.21.png

  • 高度の詳細からIAMロールは、EC2にアタッチしているものを選択します。他はデフォルトのままです。
    スクリーンショット 2022-08-25 18.52.39.png

他は、デフォルトのままにして、起動テンプレートを作成します。

Auto Scalingグループを作成

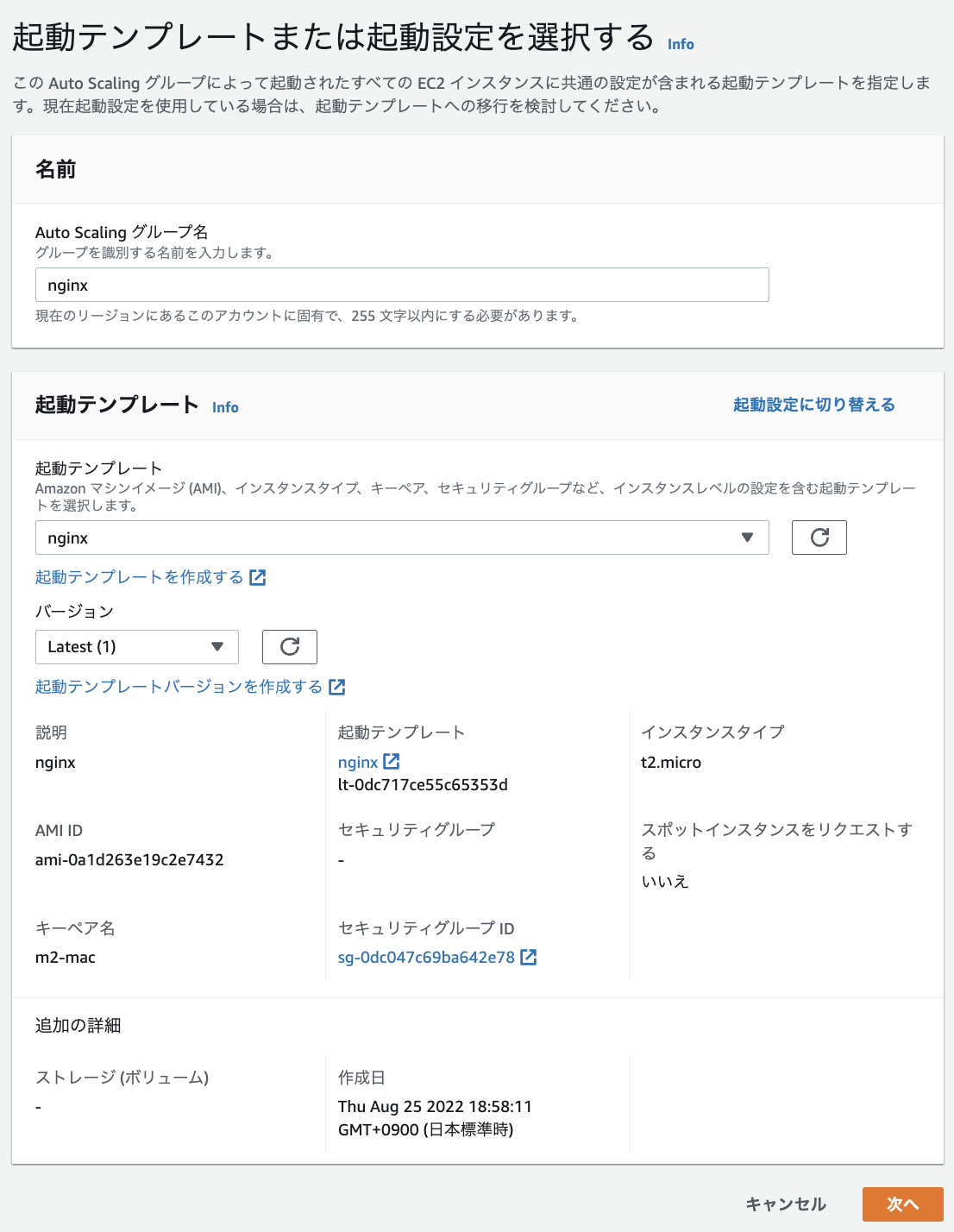

  • Auto Scalingグループ名:nginx
  • 起動テンプレート:nginx
  • バージョン:Latest
    • Defalutではなく、必ずLatestにしましょう。起動テンプレートの最新のバージョンが反映されるようになります。
      スクリーンショット 2022-08-25 22.08.13.png
  • VPCとSubnetを選択します。
    スクリーンショット 2022-08-25 19.00.10.png
  • ロードバランサーとターゲットグループを作成していない場合、ここで作成します。
  • ヘルスチェックのタイプでELBをチェックしておりません.
    一旦チェックせずに、AutoScalingを起動します。成功した場合に限り、チェックをつけてもよいです。
    • ロードバランサーのスキームは、internet-facingを選択します。internal(内部)ではダメです。
    • サブネットは、パブリックサブネットを選択します。
      スクリーンショット 2022-08-25 23.42.31.png
  • グループサイズとスケーリングポリシーは、適当に決めました。
    • 今回は、CPUが50%を超えると、インスタンス数が増えます。
      スクリーンショット 2022-08-25 19.03.02.png
  • 今回、通知はしません。
    スクリーンショット 2022-08-25 19.03.17.png
  • タグも追加しません。
    スクリーンショット 2022-08-25 19.03.28.png

これで、１つインスタンスが起動するはずです。

ブラウザからelbのDNS名(nginx-elb-アカウントID.ap-northeast-1.elb.amazonaws.com)で
アクセスすると、nginxのデフォルトが表示されるか確認しましょう。

ブラウザで表示されない場合、EC2とELBのセキュリティーグループを確認しましょう。

ターゲットグループの修正

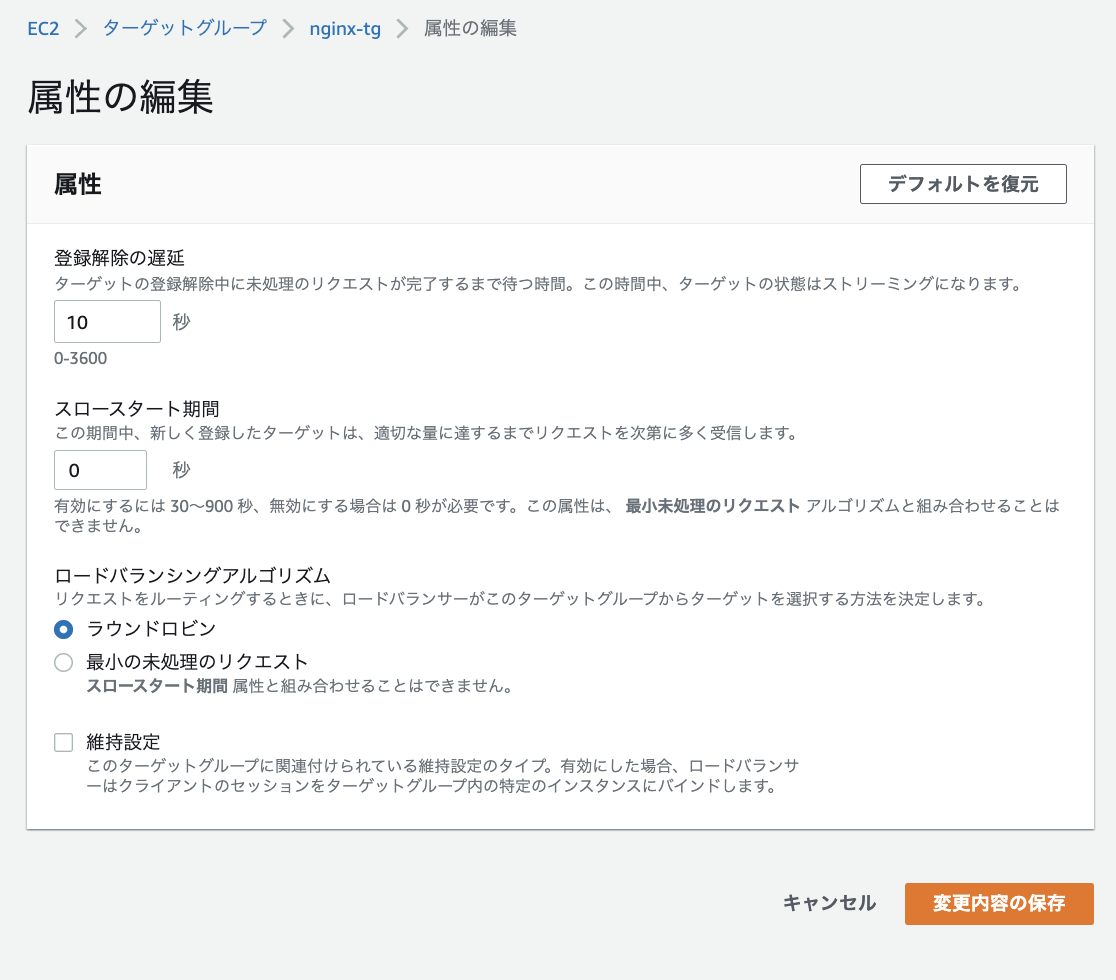

ターゲットグループはデフォルトだと、登録解除の遅延は300秒になっており、CodeDeployの速度に影響が出るため、10秒に変更します。
スクリーンショット 2022-08-25 23.32.58.png

また、同じ理由で、ヘルスチェックの正常と非正常のしきい値を5回から最低の2回にしました。
スクリーンショット 2022-08-25 23.34.43.png

これで、CodeDeploy時のデプロイ速度が格段に早くなります。
こちらの記事を参考にしました。

負荷をかけて Auto Scaling の動作確認

検証作業なので、スキップしてもよいです。

Auto Scalingのグループサイズの最大容量を3し、
yesコマンドで負荷をかけた後、EC2インスタンスが3になっているか確認してみましょう。
terminalのタブを２つ用意し、２つのタブどちらもEC2にSSH接続します。
片方は以下のコマンドを実行します。

$ yes dev/null &

もう片方のterminalは、EC2インスタンスが3になっていることを確認した後、killコマンドで停止しましょう。
$ top
// yesコマンドのPIDを確認します。

$ kill

その後、EC2がスケールインし、EC2インスタンスが1になっているか確認します。

# GitHubにappspec.ymlをアップ

元々Githubのリポジトリにあるものは、index.htmlのみです。
```html:index.html
<!DOCTYPE html>
<html lang="ja">
  <head>
    <meta charset="UTF-8" />
    <title>Document</title>
  </head>
  <body>
    <p>CodeDeploy success!!</p>
  </body>
</html>

このリポジトリにappspec.ymlを加えます。
appspec.ymlは、CodeDeployの指示書になります。
今回は以下の記述をします。

appspec.yml
version: 0.0
os: linux
files:
  - source: /
    destination: /usr/share/nginx/html
file_exists_behavior: OVERWRITE
permissions:
  - object: /usr/share/nginx/html
    pattern: '**'
    owner: ec2-user
    group: nginx
    mode: 644
    type:
      - file
  - object: /usr/share/nginx/html
    pattern: '**'
    owner: ec2-user
    group: nginx
    mode: 755
    type:
      - directory

例えば、EC2で Laravel + apacheの場合、以下のappspec.ymlになりました。

appspec.yml
version: 0.0
os: linux
files:
  - source: /
    destination: /usr/share/nginx/html
file_exists_behavior: OVERWRITE
permissions:
  - object: /usr/share/nginx/html
    pattern: "**"
    owner: ec2-user
    group: apache
    except: [/usr/share/nginx/html/storage]
    type:
      - file
    mode: 644
  - object: /usr/share/nginx/html
    pattern: "**"
    owner: ec2-user
    group: apache
    except: [/usr/share/nginx/html/storage]
    type:
      - directory
    ode: 755
  - object: /usr/share/nginx/html/storage
    pattern: "**"
    owner: ec2-user
    group: apache
    type:
      - file
    mode: 775
  - object: /usr/share/nginx/html/storage
    pattern: "**"
    owner: ec2-user
    group: apache
    type:
      - directory
    mode: 775

  • sourceは、デプロイするリポジトリのパスを指定します。

  • destinationは、リビジョン（GitHubのソース）をサーバーにデプロイする際の、サーバーのパスを指定します。

  • file_exists_behavior: OVERWRITEは、デプロイ先のソースを上書きします。
    デプロイ対象がEC2の場合、リビジョンをデプロイする以前から存在していたファイルをCodeDeployのリビジョン対象にしたいことがあります。しかしそのままだとalready exists.とエラーを吐いてデプロイが失敗しますが、この記述によって上書きされ、エラーを回避できます。

詳細はこちらの記事をみてください

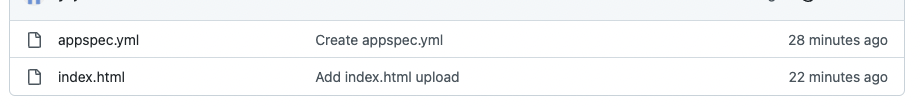

appspec.ymlをアップすると、GitHubのリポジトリは以下の構成になります。シンプルですね。
スクリーンショット 2022-08-25 23.28.45.png

CodeDeployを設定

アプリケーションの作成

CodeDeployのアプリケーションの作成をクリックします。
アプリケーション名を記入し、プラットフォームは、EC2を選択します。

スクリーンショット 2022-08-25 22.38.18.png

デプロイグループの作成

  • デプロイグループ名:nginx
  • サービスロール:CodeDeployRole(IAMロール作成で作成したRoleです。)
  • デプロイタイプ:インプレース
    スクリーンショット 2022-08-25 22.40.05.png
  • 環境設定:Amazon EC2 Auto Scaling グループをチェックし、 nignxを選択します
  • デプロイ設定:CodeDeployDefault.OneAtTime
    • １つずつEC2にデプロイします。
  • Load balancer:ロードバランシングを有効にするをチェックします。
    • ターゲットグループも選択します。
      スクリーンショット 2022-08-25 22.40.43.png

デプロイの作成

  • デプロイグループ:先程作成したデプロイグループ名
  • リビジョンタイプ：Github
    1. GitHub トークン名は、適当な名前を記入し、Githubに接続をクリックします。
      スクリーンショット 2022-08-25 22.49.13.png
    2. Authorize aws-codesuiteをクリックします
      スクリーンショット 2022-08-25 22.50.02.png

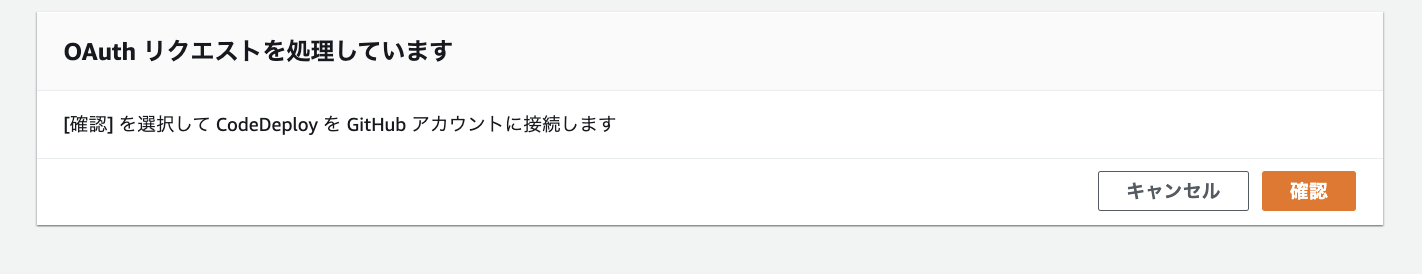

    3. 確認をクリックします。
      スクリーンショット 2022-08-25 22.50.34.png

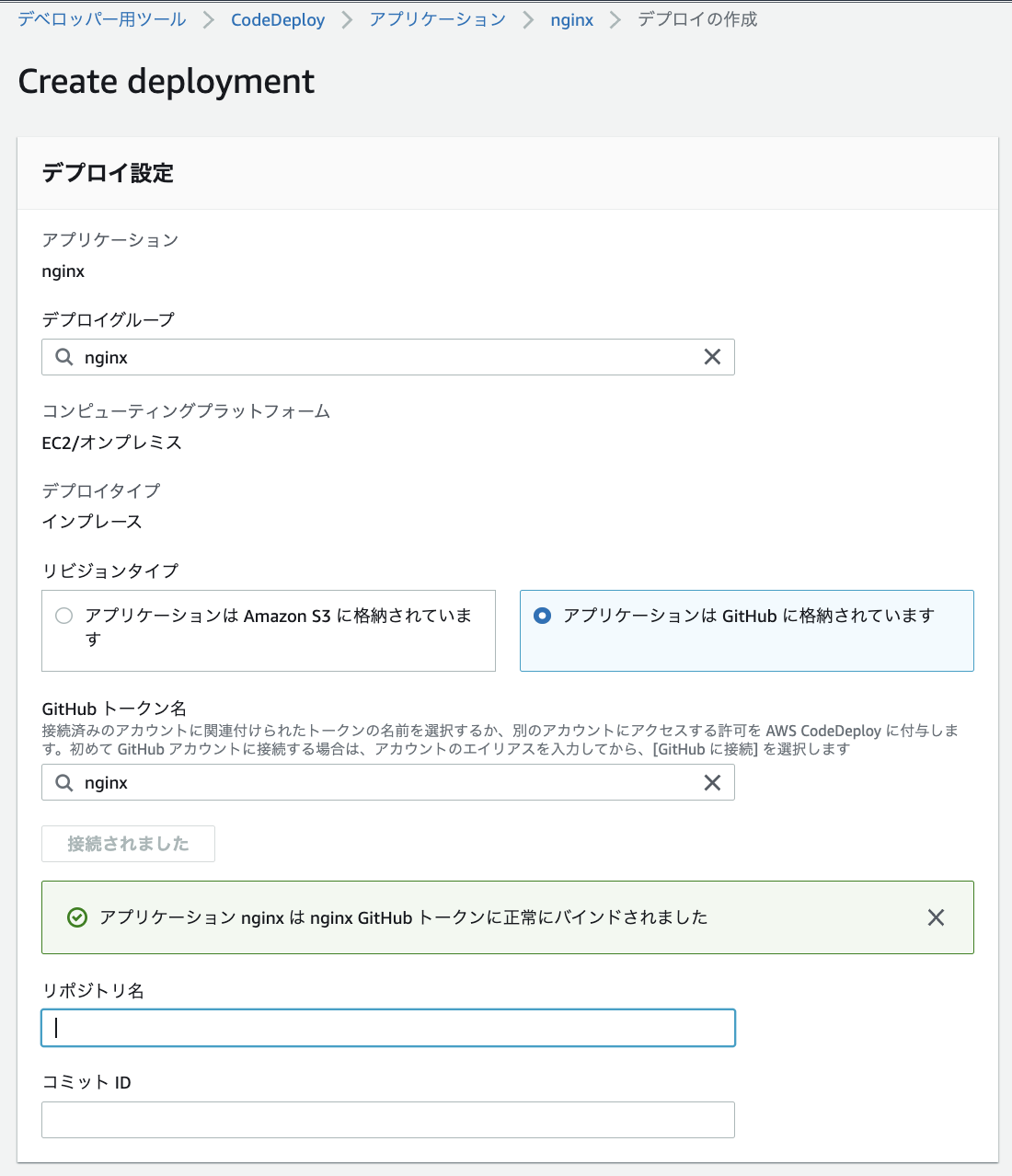

    4. 接続が完了すると、リポジトリとコミットIDの記入欄が出ますので、書きましょう
      • リポジトリ名は、Githubのアカウント名 / リポジトリ名です。
        スクリーンショット 2022-08-25 22.56.10.png
    5. 追加デプロイ動作設定:コンテンツの上書きをチェックします。
      スクリーンショット 2022-08-25 22.56.24.png

デプロイ成功後、EC2にSSH接続してみます。

$ cd /usr/share/nginx/html

//デプロイ前
$ ls -la
-rw-r--r-- 1 root root 3665  7月 12 01:09 404.html
-rw-r--r-- 1 root root 3708  7月 12 01:09 50x.html
drwxr-xr-x 2 root root   27  8月 24 15:20 icons
-rw-r--r-- 1 root root 3520  7月 12 01:09 index.html
-rw-r--r-- 1 root root  368  7月 12 01:09 nginx-logo.png
lrwxrwxrwx 1 root root   14  8月 24 15:20 poweredby.png -> nginx-logo.png

//デプロイ後
$ ls -la
-rw-r--r-- 1 root     root  3665  7月 12 01:09 404.html
-rw-r--r-- 1 root     root  3708  7月 12 01:09 50x.html
-rw-r--r-- 1 ec2-user nginx  353  8月 25 14:09 appspec.yml
drwxr-xr-x 2 root     root    27  8月 24 15:20 icons
-rw-r--r-- 1 ec2-user nginx  168  8月 25 14:09 index.html
-rw-r--r-- 1 root     root   368  7月 12 01:09 nginx-logo.png
lrwxrwxrwx 1 root     root    14  8月 24 15:20 poweredby.png -> nginx-logo.png

index.htmlが反映され、appspec.ymlが追加されていることが分かります。

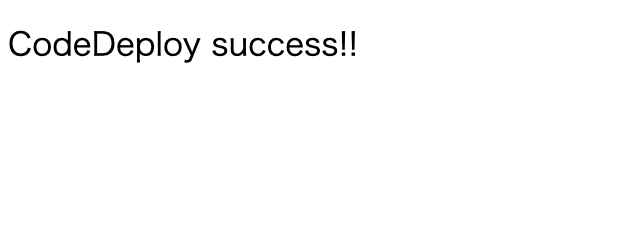

ブラウザからelbのDNS名(nginx-elb-アカウントID.ap-northeast-1.elb.amazonaws.com)で
アクセスすると、nginxのデフォルトではなくなり、index.htmlが反映されていますね。
スクリーンショット 2022-08-25 23.45.44.png

ブラウザで表示されない場合、EC2とELBのセキュリティーグループを確認しましょう。

長くなったため、CodePipelineを作成以降は、次回にします。

参考記事
