APサーバー用のセキュアなネットワークを作る

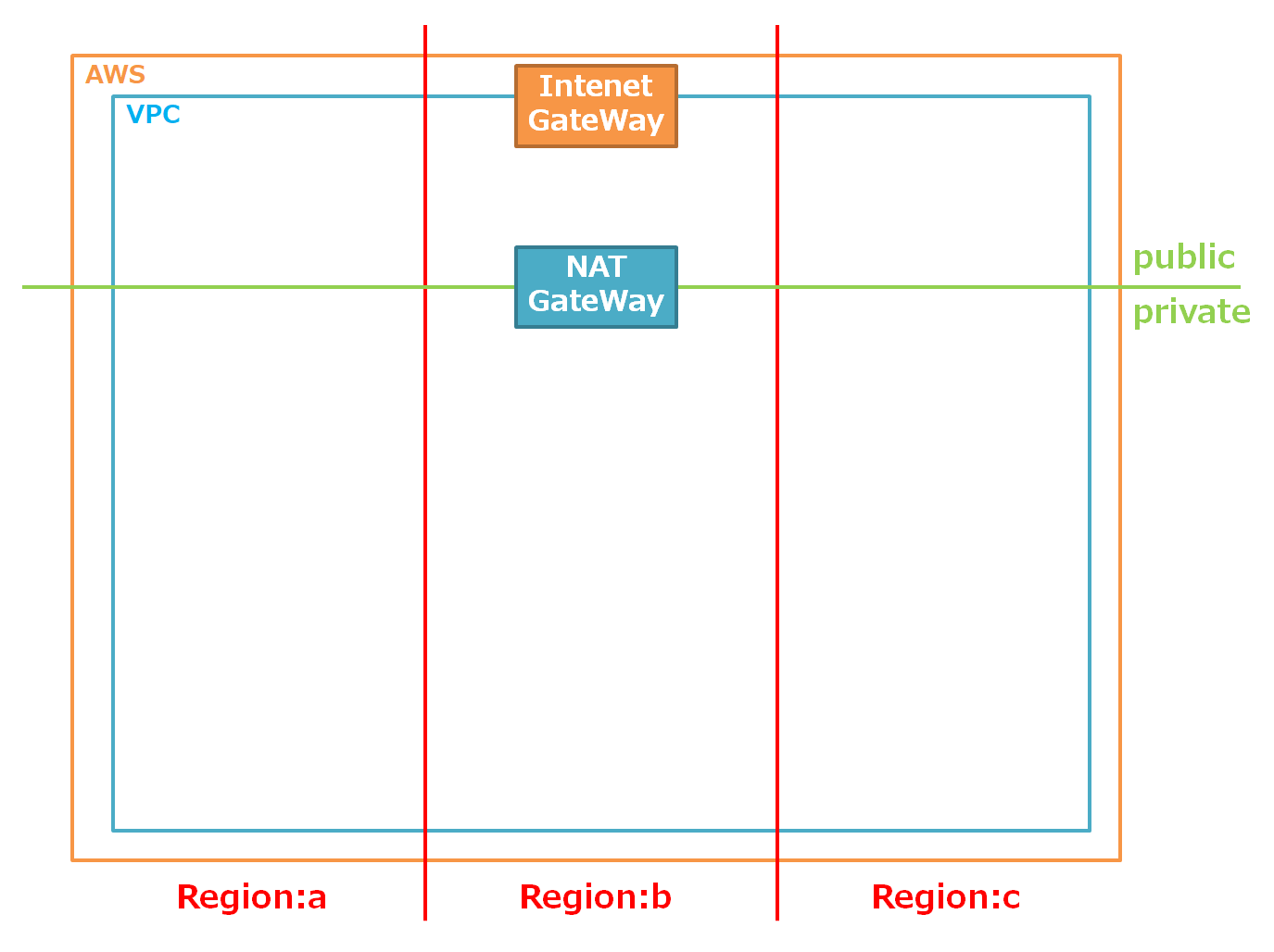

AWSでこんな感じのネットワークを作りたい。

手順書をまとめたが、途中詰まった部分があったので、勉強ついでにいろいろメモしつつまとめます。
設定項目キャプチャ撮ってたのですが、マスクするのが面倒だったので画像無しです。

ネットワーク作成の流れ

1. VPCの作成
2. サブネットの作成
3. インターネットGWの設定
4. NATゲートウェイの作成
5. ルートテーブルの設定
6. セキュリティグループの作成（おまけ）

ネットワーク作成の手順

1.VPCの作成

1. VPCダッシュボードを開く
2. 「VPCの作成」ボタンを押下する
3. 設定項目に下記を入力し、「作成」ボタンを押下する

名前タグ：任意のVPC名
IPv4CIDR ブロック：任意のIPアドレス
IPv6CIDR ブロック：IPv6CIDR ブロックなし
テナンシー：デフォルト

メモ

• VPC＝Virtual Private Cloud＝論理的に分離されたクラウドネットワーク
• 自分の IP アドレス範囲の選択、サブネットの作成、ルートテーブルやネットワークゲートウェイの設定などができる

2.サブネットの作成

1. VPCダッシュボード―サブネットメニューへ移動する
2. 「サブネットの作成」ボタンを押下する
3. 設定項目に下記を入力し、「作成」ボタンを押下する

名前タグ：任意のサブネット名
VPC：「1.VPCの作成」で作成したVPC
VPC CIDR：自動入力
アベイラビリティーゾーン：任意のアベイラビリティーゾーン
IPv4CIDR ブロック：任意のIPアドレス

メモ

• 各リージョンにpublic用のサブネットとprivate用のサブネットを作成する
• ブロックの振り方等に特に決まりはないが、サブネットマスクの値は小さいほうが割り振れるIPアドレスが多い（一度、28で設定したためIPアドレスが10個しか割り振れなかった）
• AWSのIPアドレスは普通のネットワーク設定と違って、設定した時点で5個使われるらしい（普通はネットワークアドレスとブロードキャストアドレスの2個）
• アベイラビリティーゾーン＝物理的に分けられたデータセンター

3.インターネットGWの設定

1. VPCダッシュボード―インターネットゲートウェイメニューへ移動する
2. 「インターネットゲートウェイ」の作成ボタンを押下する
3. 設定項目に下記を入力し、「作成」ボタンを押下する

名前タグ：任意のインターネットゲートウェイ名

1. 再度、VPCダッシュボード―インターネットゲートウェイメニューへ移動し、「アクション」タブから「VPCにアタッチ」を選択する
2. 設定項目に下記を入力し、「アタッチ」ボタンを押下する

メモ

• インターネットゲートウェイが通信の出入り口となる

4.NATゲートウェイの作成

1. VPCダッシュボード―NATゲートウェイメニューへ移動する
2. 「NATゲートウェイの作成」ボタンを押下する
3. 設定項目に下記を入力し、「NATゲートウェイの作成」ボタンを押下する

サブネット：public用に設定したサブネット
Elastic IP 割り当てID：新しいEIPの作成

メモ

• NATゲートウェイはprivateサブネットのIPアドレスを割り振られたノードが外へ通信する際に必要
• 今回、NATゲートウェイの作成を失念していたため、ロードバランサとAPサーバ間の通信を許可していてもWebからアクセスできなかった
• 気付くのに一番時間がかかった

5.ルートテーブルの設定

1. VPCダッシュボード―ルートテーブルメニューへ移動する
2. 「3.インターネットGWの設定」で自動作成されたルートテーブルを選択し、「ルート」タブの「ルートの編集」ボタンを押下する
3. 「ルートの追加」ボタンを押下し、設定項目に下記を選択する

ターゲット：Internet Gateway ▸ 「3.インターネットGWの設定」で作成したインターネットゲートウェイ
送信先：0.0.0.0/0

1. 再度、「3.インターネットGWの設定」で自動作成されたルートテーブルを選択し、「サブネットの関連付け」タブの「サブネットの関連付けの編集」ボタンを押下する
2. 「2.サブネットの作成」で作成したサブネットを選択し、「保存」ボタンを押下する

メモ

• ルートテーブルを作成することで通信経路を登録できる
• public用のルートテーブルとprivate用のルートテーブルを作成する
• private用のターゲットはNATゲートウェイを指定する（外向きの通信を行う際にNATゲートウェイを経由するから）

6.セキュリティグループの作成（おまけ）

ネットワークはできたので、ここにAPサーバなり、DBを作成する際に必要なセキュリティグループの作成方法をEC2へのSSH接続許可を例に記載します。

1. EC2ダッシュボードのセキュリティグループメニューを開く
2. 「セキュリティグループの作成」ボタンを押下する
3. 設定項目に下記を入力し、「作成」ボタンを押下する

セキュリティグループ名：任意のセキュリティグループ名
説明：任意の説明
インバウンド/タイプ：SSH
インバウンド/ソース：マイIP
インバウンド/説明：任意の説明

メモ

• セキュリティグループ＝ファイアウォールの設定
• インバウンド/ソースにマイIPを設定することで、自分のIPアドレスのSSH接続だけ許可することができる

まとめ

目標としていたネットワークを作成することができた。
今後は、NATインスタンスやまだ使ったことのないサービスを使用して、よりよいものを作りたい。
