輪読会 英語でデータ可視化を学ぼう:第6回

Posted at

本記事の位置づけ

下記書籍を用いた輪読会の資料として作成しています。
https://clauswilke.com/dataviz/boxplots-violins.html

今回の対象範囲は、下記のとおりです。
10 Visualizing proportions

本編

まとめ

導入

  • 円グラフは色々なところに偏在するが、有害である( The archetypal such visualization is the pie chart, omnipresent in any business presentation and much maligned among data scientists.)

円グラフに恨みがありすぎでは

10.1 A case for pie charts

  • 1976–1980年のドイツの議会(CDU/CSU, SPD, and FDP)の議席数

  • 長方形にしたいなら、棒グラフがある。

  • それぞれの区分を横に並べることもできる。

    • メリットはそれぞれのグループを直接比較可能
    • 一方で、全体の合計はぱっと見では分からない
  • たくさんの著者は、円グラフを断定的に嫌い、積み上げ棒グラフ(stacked bar)やside-by-side棒グラフに賛成だと主張する(argueはこの場合主張と理解)

  • 他はいくつかの用途では、円グラフも活用できると主張する。

  • 著者自身の意見としては、これらのどの可視化も他より上位でない?(My own opinion is that none of these visualizations is consistently superior over any other. )

  • データとあなたが伝えたいストーリ次第で、選べばよい。

  • 上記のドイツ議会の例だと、円グラフがベストチョイスだと思う。

    • SPDとFDPが連立すれば、CDU/CSUを超え、過半数を少し上回ることができる
    • この事実は他の棒グラフでははっきりとはわからない
      -一般的に、円グラフは
    • 目標が半分、1/3などはっきりしていると分かりやすい。
    • またデータが小さいと良い。
  • 10.2aの積み上げ棒グラフは少し変に見える。

  • 一方で、

    • 積み上げ棒グラフは複数の条件で時系列で比較することができる。
    • image.png
    • side-by-side棒グラフは直接それぞれの比を比べたいときに良い。
    • サマリーはこちら
    • image.png
  • ドイツ議会の例で円グラフがベストチョイスという点は、確かに。そのストーリーの場合、割合もラベルの下に載せるとなおよい(今回は50%なので分かりやすいが30%などの場合だと分かりづらい)
  • 10.2aの積み上げ棒グラフは少し変に見えるとあるが、そうでもなくない?円グラフを擁護しすぎである。
  • 積み上げ棒グラフは用途が少ないのか...確かに円グラフやside-by-sideに比べると中途半端かもしれない(直接比較はできないし、割合も良く分からない。)

10.2 A case for side-by-side bars

  • 円グラフは適さない例を紹介しよう

  • 仮に、ABCDEの5社あり、それぞれだいたい20%と、同じような割合をマーケットで占めているとしよう

  • 連続した3年間を円グラフで比べることはムズカシイ

  • マーケットシェアが分からない

  • image.png

  • 一方で積み上げ棒グラフにすると、Ag成長しEが落ちていることが分かる。

  • しかし、各都市の中での相対的なマーケットシェア(B、CとDどちらが大きいかなど)は分かりづらい。だから通常おすすめしない

  • この場合は、side-by-side棒グラフをおすすめする

  • A,Bが増加し、DEは減っていることが分かる。

  • image.png

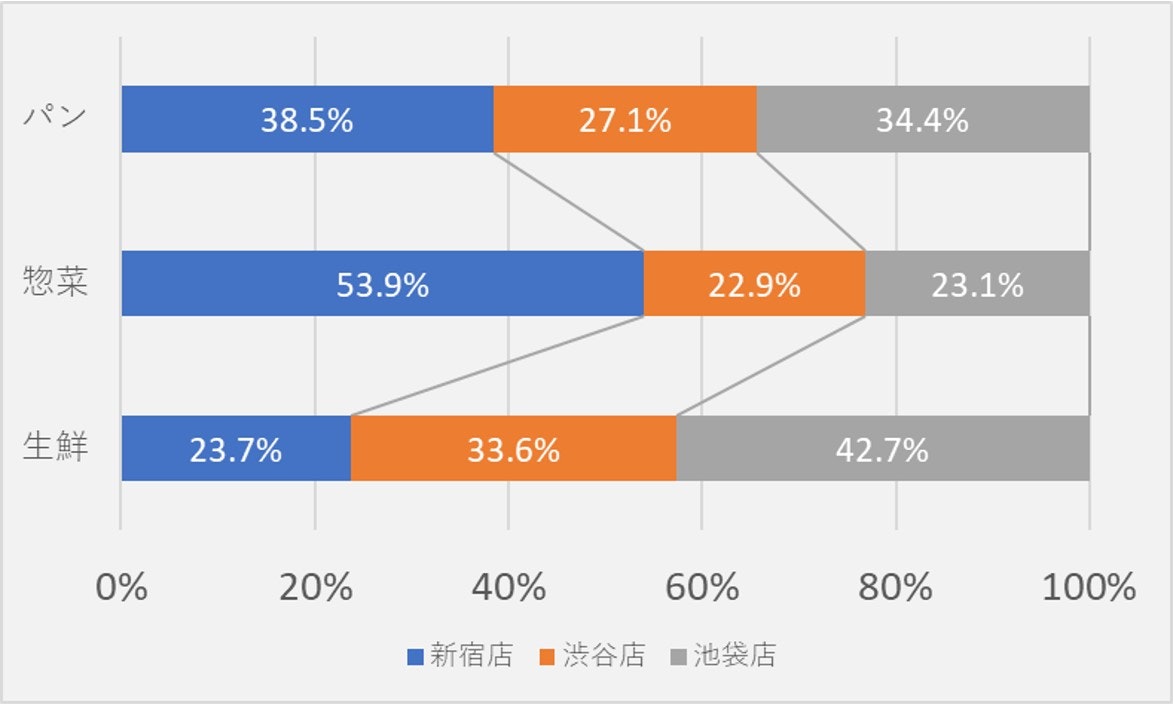

  • side-by-side棒グラフ、より見やすくなったかと言われたら、あまり変わらないのでは...それより積み上げ棒グラフで斜め線を入れたらどうか
  • image.png

10.3 A case for stacked bars and stacked densities

  • 積み上げ棒グラフについて、構成要素が2つの場合は前述した開始位置が変わる点は解消される
  • 例えば議会の女性比率
  • ルワンダ(2016年女性の議員の人数がもっとも?多い)を見る。2008年から女性が過半数を占め、2013年には2/3が女性。この移り変わりを可視化したいなら、積み上げ棒グラフ
  • 割合の変化を見せたいなら積み上げ棒グラフより、積み上げ密度棒グラフ(Stacked densities)
    • 無限になる場合は、いくつも横に積み上げ棒グラフが連立するので、Stacked densitiesに
  • stacked densitiesの例として、人々の健康状態
    • 年齢は連続値をとるし、条件は2つよりも多いが良いだろう。
    • 全体的に健康は年を取ることに下がっていることが分かるし、半分以上は年をとっても健康状態がgood / excellentにあることが分かる。
  • 一方で限界アリ。この比率の可視化は若い人、年を取っている人が何人いるか分からない。健康な人の人数が変わらなくても、年を取るにつれて全体の人数が減っていたら、割合が減る。これを解決するのが次。

10.4 Visualizing proportions separately as parts of the total

  • Side-by-side棒グラフの全体が分からない問題、積み上げ棒グラフの変化が分からない問題を解決するのがこれ

  • グレーが全体を表していて、goodは30-40で減少し、fairは変わらないことが分かる。

  • 次は結婚の状態について。

    • どんどん変わっていくので、stacked densitiesだと結婚状態と年齢に光が当てづらい
    • その代わりにpartial densitiesを使う。
    • marriedが30でピークになるが、divorcedが40代でピークになることが分かる
  • 一方で上記は、ある時点での関連した比率を見ることができあに。

    • 例えば、何歳で50%以上の人がmarriedになるか分かるようにするにはこちら
    • 似ているが、比率をy軸に出す。20代でmarriedは過半数を超えるが、配偶者をなくした方(widowed)は70代で過半数になる。
  • stacked densitiesはあまり使ったことがないので、今度使ってみたい。

初めて習った英単語

  • omnipresent 遍在する、どこにもいる
  • archetypal 典型的な
  • maligh 有害な
  • parliament 議会
  • fraction ごく少数、比、割合
  • rectangle 長方形
  • vertically/horizontally 垂直方向/水平方向
  • categorically 断定的に
  • application 適用、応用、活用、利用、使い道、充当
  • ruling 統治、判決
  • coalition 連立
  • have a small majority over~ :過半数{かはんすう}を少し上回って
  • critique 批評する
  • consecutive 連続した
  • obscure 良く見えない
  • Marital 結婚生活の

分からなかったところ

  • The archetypal such visualization is ~ : ビジュアライゼーションのようなものということか?
  • My own opinion is that none of these visualizations is consistently superior over any other.:著者自身の意見としては、これらのどの可視化も他より上位でない?
  • which as of 2016 tops the list of countries with the highest proportion of female parliament members. topsなので、上位群にいるorlist of countriesの中でtopなのか
