はじめに

平素より大変お世話になっております。
今回はApplication GatewayとAPI Managementの統合構成についてです。

API Managementは単体でもインターネットから接続させることが可能ですが、セキュリティ的に不安が残ります。
やはりセキュリティを考えたら、できる限りInternalな環境においておきたいものです。
API Managementは、DeveloperとPremiumのSKUの場合のみ、VNet内部に設置することができます。
Developerはテスト用なので、実用で用いることが可能なのはPremiumのみですね。

このとき、API Managementに対して外部から接続可能にするためには、Application Gatewayを利用する方法があります。
そのドキュメントがまぁまぁ複雑なので、今回ポータルベースでやってみることにしました。

構成

利用するリソース

今回の構成をするための最低限必要なリソースは以下の通り。

リソース名 SKU 用途
Application Gateway Standard v2 V1でもV2でも可能。
API Management developer Internalに構築する前提。開発者ポータルにも接続する
パブリックIP Standard Application GatewayとAPIManagement用の2つ
VNet - applicationgteway用とAPIManagement用の2つ用意する。サブネットも作成
プライベートDNSゾーン - API Managementで利用するドメインの名前解決用

ネットワーク構成

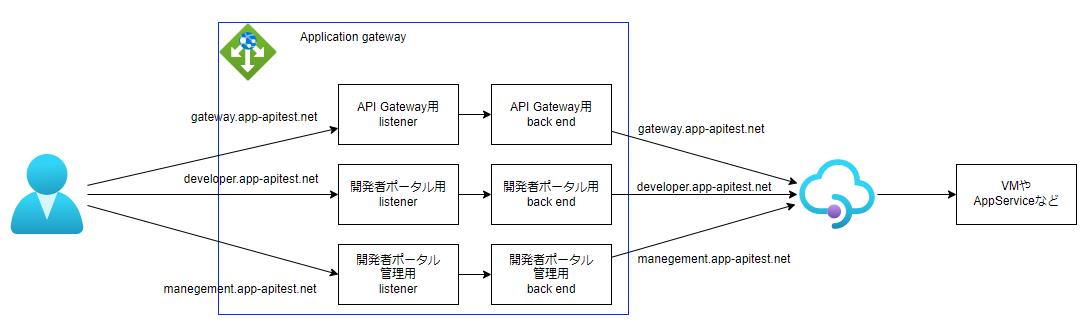

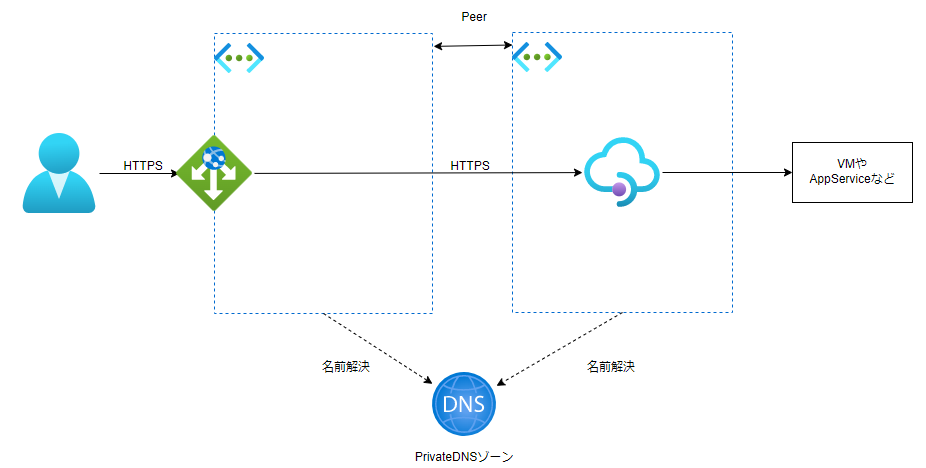

ネットワーク構成は以下の図の通り。
重要なのは、__Application GatewayのVNetとAPI ManagementのVNetに対して、プライベートDNSゾーンを関連付けすること__です。
これによって、API Management用カスタムドメインの名前解決ができるようになります。


Applicationgatewayの構成

リスナーを3つ用意し、バックエンドも3つ用意します。
API Managementに付与したカスタムドメインをリスナーのホスト名として指定します。


基本的にはAPI ManagementのカスタムドメインとApplicationGatewayのホスト名は一致させたほうがよいですが、API Gatewayのホスト名は一致させなくても大丈夫なようです。

構築

API Managementの作成

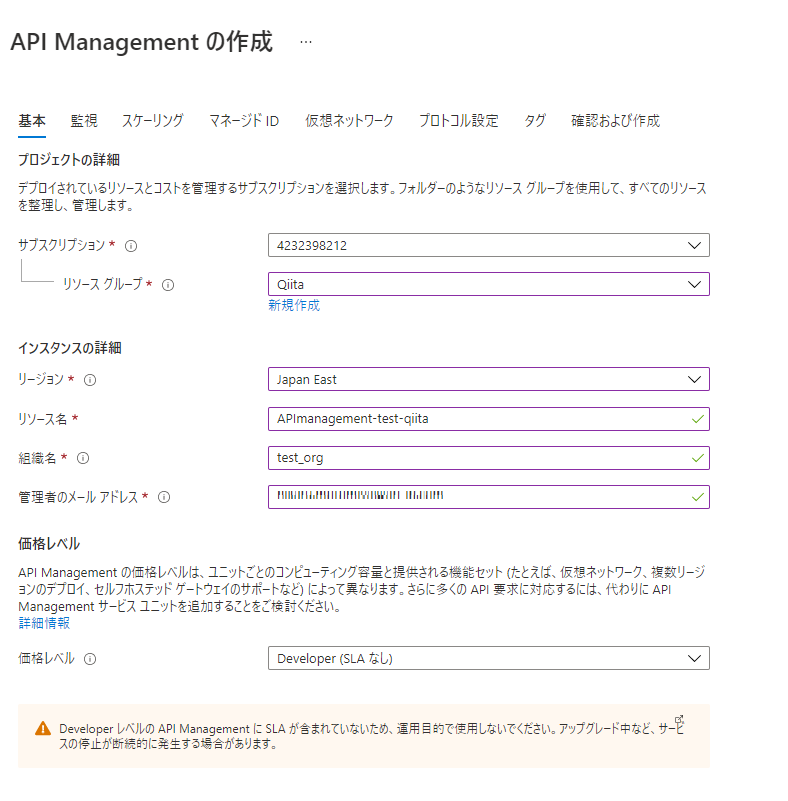

まずはAPI Managementを構築していきます。


パラメータは適当に入れてます。

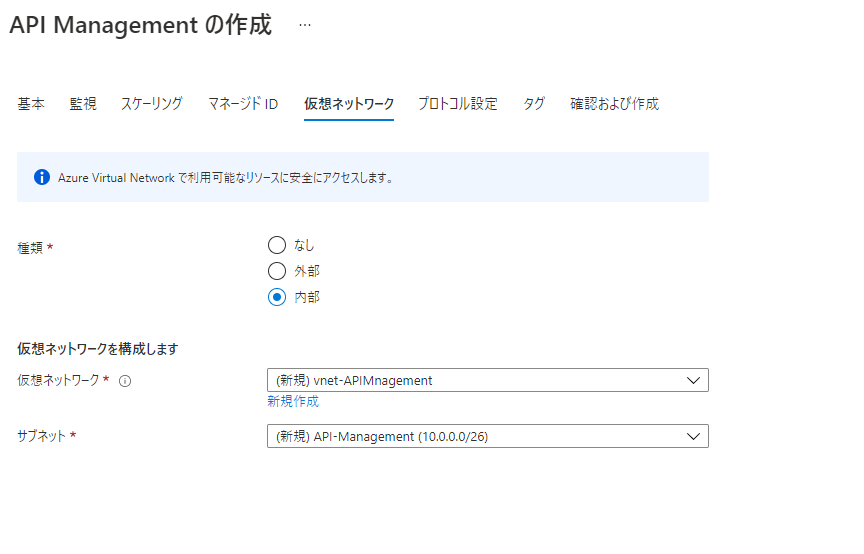

ネットワークの構成で、「内部」を指定してVNet内に設置するように設定。
VNet名は「vnet-APIManagement」、サブネットは「API-Management」にしました。

あとは特に設定せず、「作成」を選択。
作成できたら、利用しているプライベートIPをメモしておきます。


自己証明書作成

HTTPS通信を行うので、CAを立てて自己証明書を発行しておきます。
以下のPowerShellスクリプトを利用します。

$trustedRootCert = New-SelfSignedCertificate `
    -Type Custom `
    -CertStoreLocation  "Cert:\CurrentUser\My" `
    -KeySpec Signature `
    -Subject "CN=myCA" `
    -KeyExportPolicy Exportable `
    -HashAlgorithm sha256 `
    -KeyLength 4096 `
    -KeyUsageProperty Sign `
    -KeyUsage CertSign `
    -NotAfter (Get-Date).AddMonths(24)

$sslCert = New-SelfSignedCertificate `
    -Type Custom `
    -CertStoreLocation  "Cert:\CurrentUser\My" `
    -KeySpec Signature `
    -Subject "CN=*.app-apitest.net" `
    -DnsName "app-apitest.net","*.app-apitest.net" `
    -KeyExportPolicy Exportable `
    -HashAlgorithm sha256 `
    -KeyLength 2048 `
    -Signer $trustedRootCert

Export-Certificate  `
    -Type CERT `
    -Cert $trustedRootCert `
    -FilePath .\trustedroot.cer

$pfxPassword = ConvertTo-SecureString -String "SomePassword123" -AsPlainText -Force
Export-PfxCertificate `
    -ChainOption BuildChain `
    -Cert $sslCert `
    -FilePath .\app-apitest.pfx `
    -Password $pfxPassword

Applicationgatewayの作成

次にApplication Gatewayを作っていきましょう。


適当に設定をします。なぜかデフォルトが「japan west」になっているので注意。


フロントエンドにパブリックIPをつけます。


バックエンドプールに「gateway.app-apitest.net」を設定します。


同じように、「developer.app-apitest.net」、「management.app-apitest.net」も設定します。


ルーティング規則としてリスナーを設定します。さきほど作成したpfxをアップロード。
今回はApplicationGatewayに3つのリスナーを作成するので、マルチサイトを選択します。

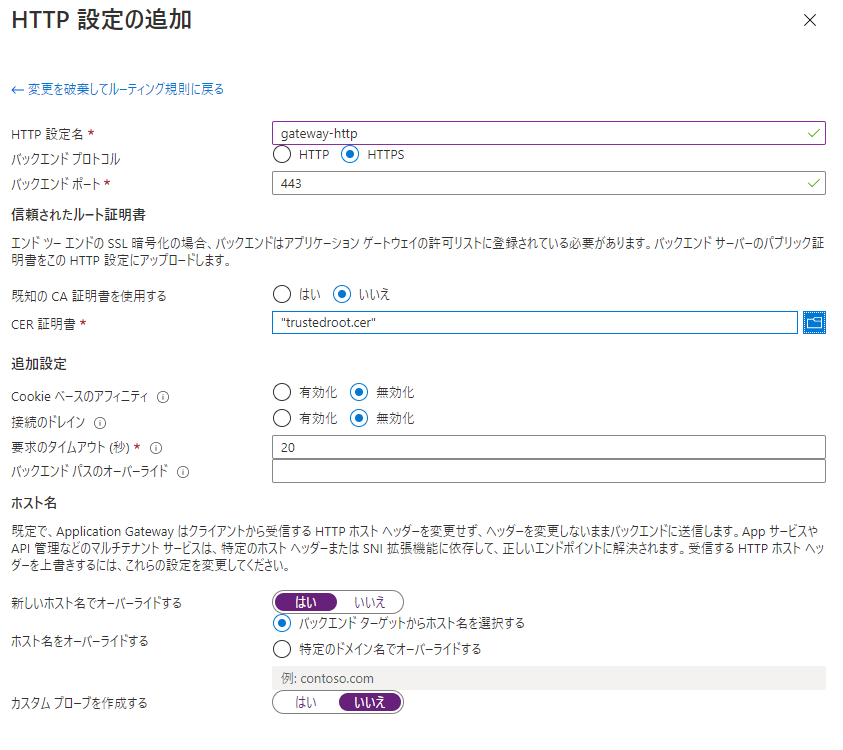

バックエンド側のHTTP設定を作成します。
HTTPSを選択して、これもさきほど作成したcer証明書をアップロードします。
「新しいホスト名でオーバーライドする」で「はい」選択することを忘れずに。
カスタムプローブはのちに作成しますが、ここでは一旦「いいえ」にしておきます。


バックエンドターゲットとHTTP設定を紐づけする設定をして、追加します。
AzureポータルからApplication Gatewayの作成をする都合上、developerやmanegement用の設定は今作成できないので、このまま作成を選択。
(同じ証明書の登録が新規作成のときはできないため。)

これで作成完了です。

プライベートDNSゾーンの作成

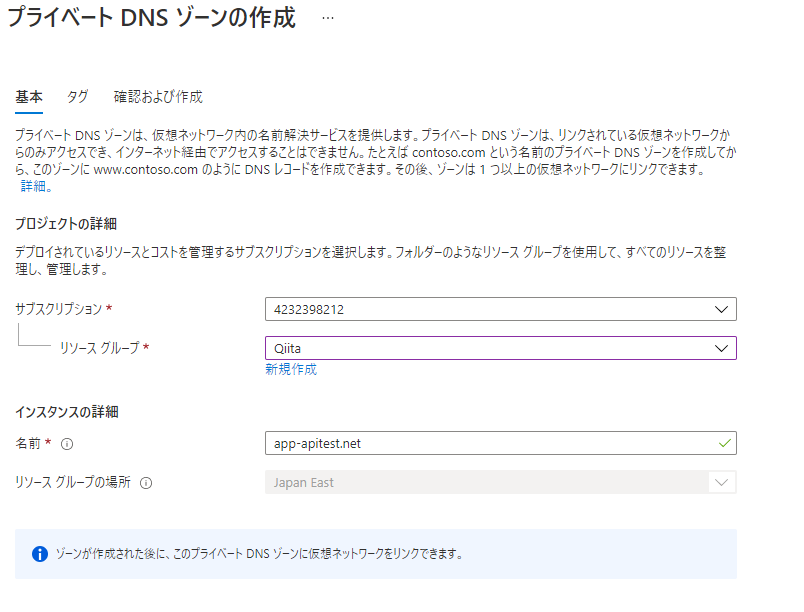

では次にプライベートDNSゾーンを作ります。
ドメインは、適当に「app-apitest.net」を利用します。

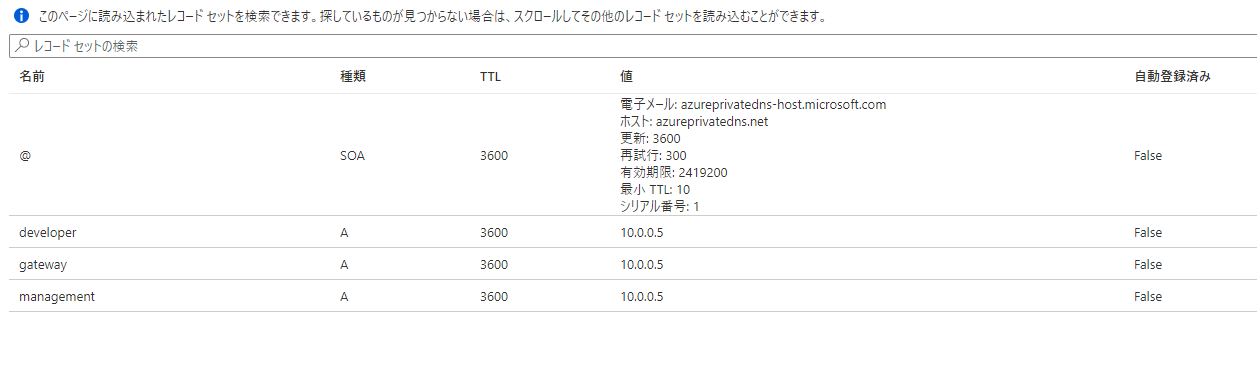

プライベートDNSゾーンが作成できたら、それぞれのレコードを作っていきます。
紐づけるIPは、API Management のプライベートIPアドレスです。

カスタムドメイン名 紐づけるIP 用途
gateway.app-apitest.net 10.0.0.5 API gateway用
developer.app-apitest.net 10.0.0.5 開発者ポータル用
management.app-apitest.net 10.0.0.5 開発者ポータル管理用

同じように3つ作成します。


API Management、Application GatewayのVNetに対して「仮想ネットワークリンク」を追加します。


これで2つのVNetからプライベートDNSを参照できるようになります。

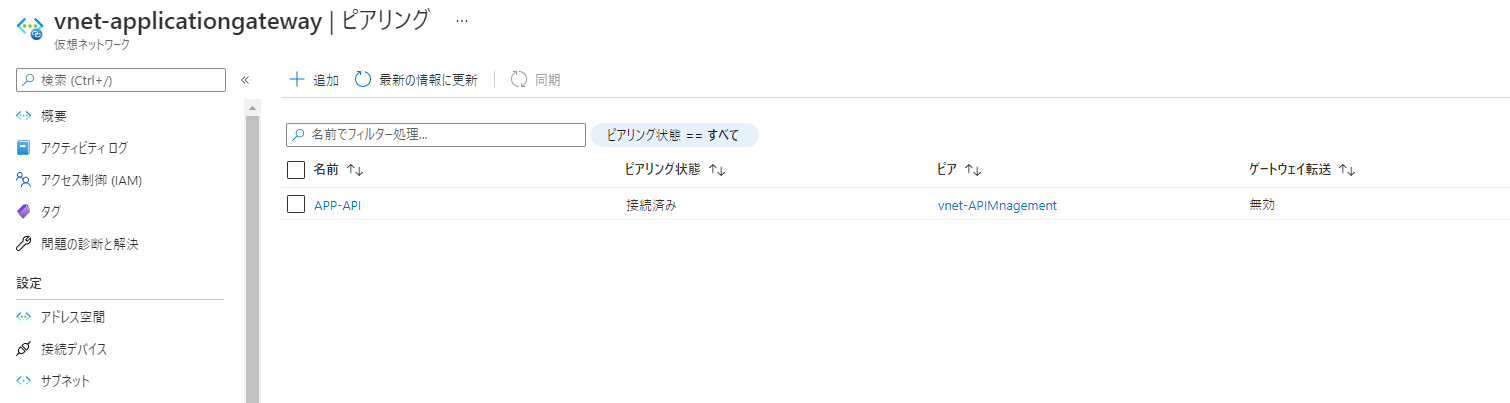

忘れないように、ここで2つのVNetのピアリングもやっときます。


API Manegementのカスタムドメイン設定

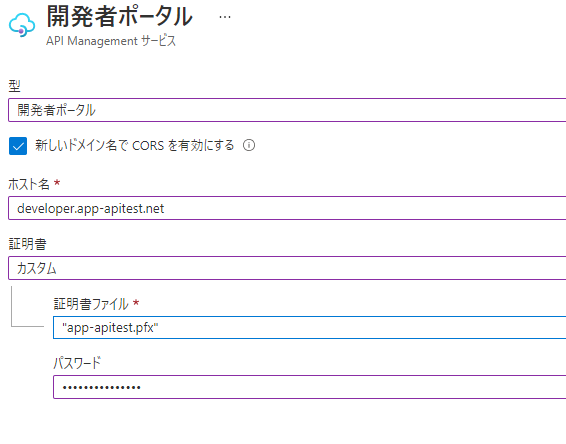

出来上がったAPI Management に対して、カスタムドメインを設定します。

API Managementのメニューから、カスタムドメインを選択。

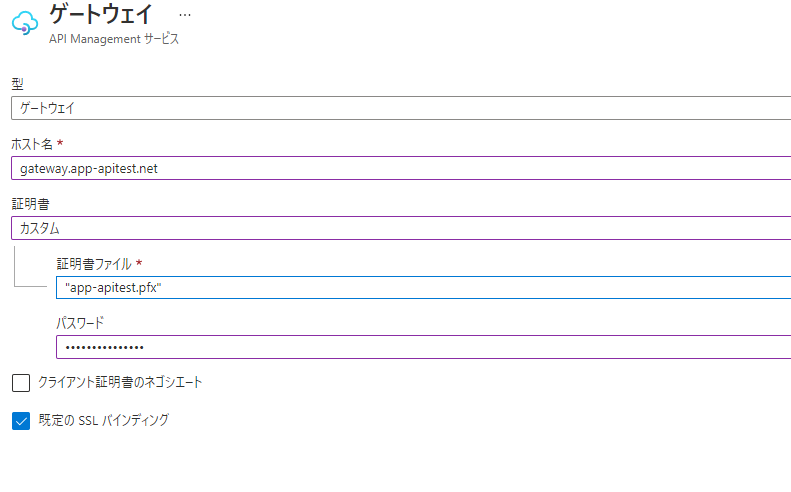

gatewayの場合、既定のSSLバインディングを指定を忘れずに。

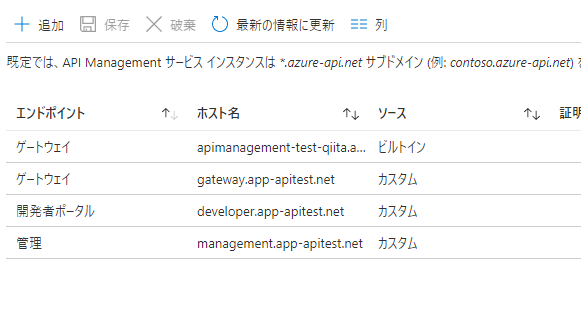

これまた同じように、develop,managementも設定します。


これで保存します。

Application Gatewayのリスナー追加設定

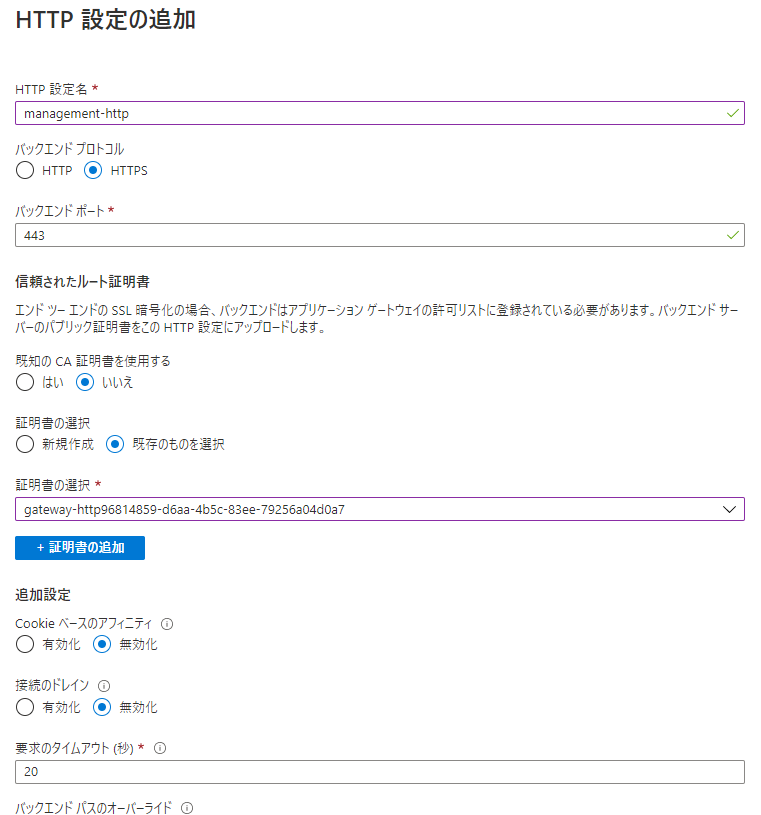

作成時に作れなかったdeveloper、management用のリスナーを作成します。


同じようにmanagement用のリスナーも作成します。


さらに同様に、作れなかったリスナーも作ります。


同様にmanagement用も作成し、全部でリスナーが3つになります。


そしてルールを作成し、バックエンドターゲットとリスナーを紐づけします。


正常性プローブ設定

ここまで来たらもう一息!
正常性プローブを設定します。デフォルトのプローブ設定では、正常性確認に失敗してしまいます。
設定するパスは次の通り。

バックエンド 設定するパス
gateway /status-0123456789abcdef
developer /signin
management /ServiceStatus

全部設定するとこのようになります。

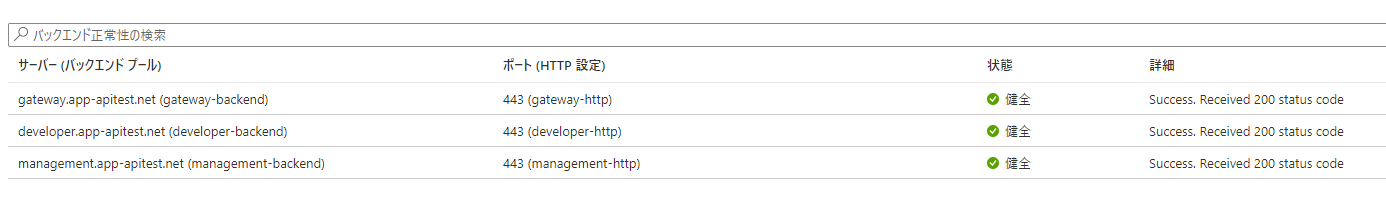

バックエンド正常性ですべて健全になっていればOK。どこかエラーが発生しているのであれば、どこかの設定が間違っています。

動作確認

ではローカル端末のHostsを設定して、動作確認をしましょう。
Hostsファイルの場所は以下です。

C:\Windows\System32\drivers\etc

Application GatewayのパブリックIPと、設定したドメインを紐づけます。

20.89.146.95 gateway.app-apitest.net
20.89.146.95 developer.app-apitest.net
20.89.146.95 management.app-apitest.net

ここまでできたら、APIManagementの上部メニューから、開発者ポータルにアクセスします。


このように開発者ポータルの管理画面が表示されれば正常です。お疲れ様でした!

終わりに

一点注意事項があります。
Application GatewayでWAFを利用する場合は、WAFの穴あけ作業が必要です。

開発者ポータルで行う OpenAPI 仕様のダウンロードが Application Gateway WAF によって中断されないようにするには、ファイアウォール規則 942200 - "Detects MySQL comment-/space-obfuscated injections and backtick termination" を無効にします。
以下の Application Gateway WAF ルールによって、ポータルの機能が中断されることがあります。
管理モード用: 920300、920330、931130、942100、942110、942180、942200、942260、942340、および 942370
発行されたポータル用: 942200、942260、942370、942430、および 942440

ご注意くださいませ。
