可視化SQL | 再帰処理、階層構造SQLの動作を図で確認する

Posted at

初めに

再帰・・と呼んでるので
同じ処理を繰り返し実行しているのでしょうが
他の言語と同じように、処理を追う事が容易ではありません

SQLでの再帰処理が実行される様子？？を
図を使って解説してみます

CTEの使い方を理解されている前提で
すすめさせていただきます

再帰処理については、多数記事が公開されているので
こちらと合わせて確認いただければとおもいます
　⇒　下にいくつかリンクを張っています

まずは、シンプルな例をみてみます

【再帰処理】0 から 25 まで『5』づつ加算

SQL
WITH RECURSIVE cte_table AS (

    -- 初回だけ実行される
	SELECT 0 AS num

	UNION ALL

    -- ２回目以降～実行される
	SELECT num + 5 AS num
	FROM cte_table
	WHERE num < 25

)

SELECT * FROM cte_table;

▼出力結果

num
0
5
10
15
20
25

再帰処理の挙動

ここでは、ざっくりとした再帰処理の流れを
可視化してみます

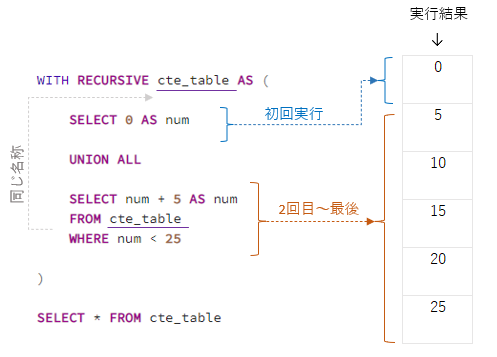

再帰処理は２つにわかれています
下記２つのSQLの結果を UNION ALL で結合してます

　■ 初回だけ実行される処理
　　SELECT 0 AS num
　　　⇒ 初期データを入れてる・・感じです
　　　⇒ cte_table の num カラムに 0 を入れる

　■ ２回目以降～に実行される処理
　　SELECT num + 5 AS num FROM cte_table WHERE num < 25
　　　⇒ CTE の名称と同じcte_table をFROM句で使用
　　　⇒ 自分自身を呼び出してる・・イメージ
　　　⇒ numに5 を加算する処理を
　　　　 numが25より小さい時は処理を続ける
　　　⇒ 再帰処理の終了条件を WHERE句に記述

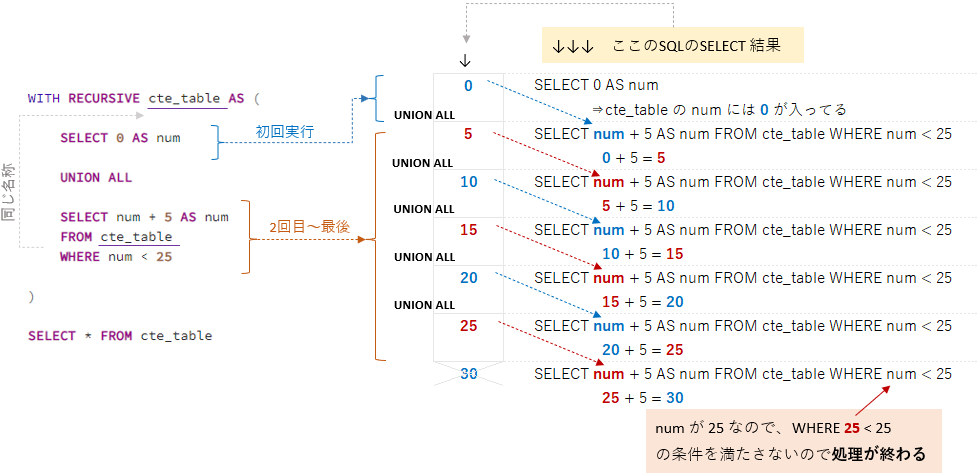

▼　2つ目の処理が再帰処理される

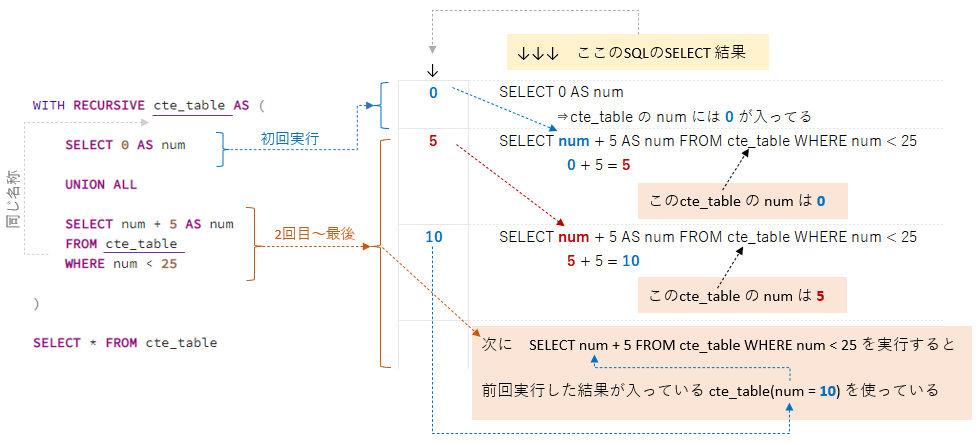

▼　前回処理した結果を持つデータを次に使用する

▼　再帰処理が終わる時

～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
少し複雑な処理を見てみます

【再帰処理】ツリー構造 | 準備

SQL
-- テーブル定義
CREATE TABLE tbl_employee (
    emp_id INTEGER       -- 従業員ID
    ,employee_name TEXT  -- 従業員名
    ,manager_id INTEGER  -- 従業員の上司ID
);

-- データ登録
INSERT INTO tbl_employee VALUES (1, 'King', NULL);
INSERT INTO tbl_employee VALUES (33, 'Jeff', 1);
INSERT INTO tbl_employee VALUES (55, 'Nancy', 1);
INSERT INTO tbl_employee VALUES (88, 'Bob', 1);
INSERT INTO tbl_employee VALUES (222, 'Dan', 33);
INSERT INTO tbl_employee VALUES (666, 'Kate', 33);
INSERT INTO tbl_employee VALUES (4444, 'Bill', 666);

SELECT * FROM tbl_employee;

▼出力結果

emp_id employee_name manager_id
1 King NULL
33 Jeff 1
55 Nancy 1
88 Bob 1
222 Dan 33
666 Kate 33
4444 Bill 666

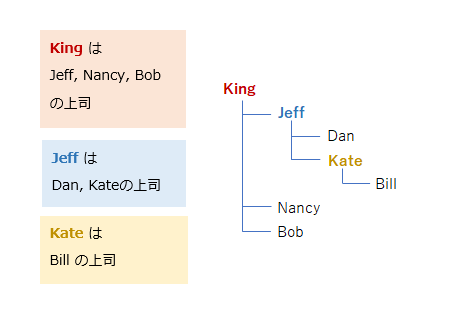

▼テーブル構造イメージ

親(King)の配下に所属するスタッフを取出す

SQL
WITH RECURSIVE cte_table AS (
    -- King の情報
	SELECT emp_id, emp_name, manager_id
	FROM tbl_employee WHERE emp_id = 1

	UNION ALL

    -- King 以下に配置されてるスタッフを取出す
	SELECT emp.emp_id,emp.emp_name, emp.manager_id
	FROM cte_table AS cte
	INNER JOIN tbl_employee AS emp ON emp.manager_id = cte.emp_id

)

SELECT * FROM cte_table

▼出力結果

employee_id employee_name manager_id
1 King NULL
33 Jeff 1
55 Nancy 1
55 Bob 1
222 Dan 33
666 Kate 33
4444 Bill 666

tbl_employee と同じ？？　確かにそうなりますね
Kingは一番TOPの人(root)なので、
その人物の配下のスタッフは、全員が対象です

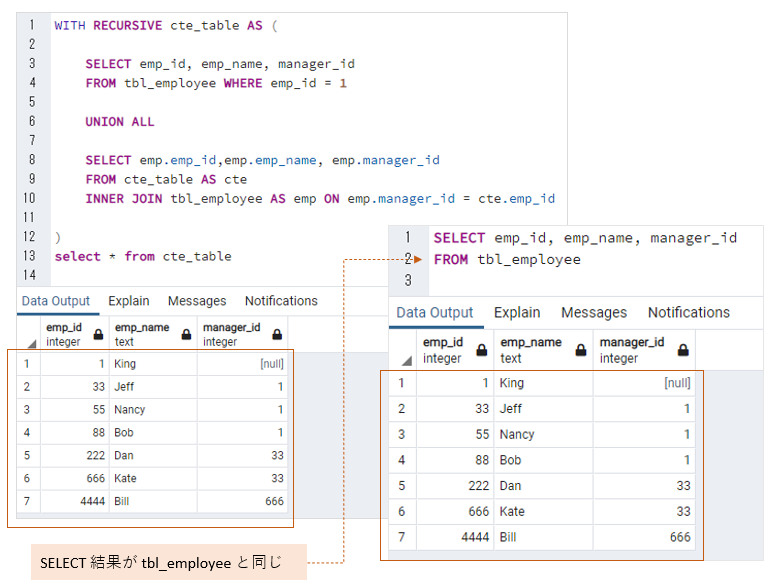

出力結果とtbl_employeeを比較

tbl_employee をSELECTしているのと何が違うの？？
FROM句でcte_tableを使ってるけど再帰処理してるの　(๑• •๑)??

こんな風に考えてしまいます・・が、再帰処理してます

▼　こんな感じですが、動作がまだ見えません(￣Д￣;)

もう少し、細かくみてみます・・・

親(Jeff)の配下に所属するスタッフを取出す

SQL
WITH RECURSIVE cte_table AS (
    -- Jeff の情報
	SELECT emp_id, emp_name, manager_id
	FROM tbl_employee WHERE emp_id = 33 -- 修正

	UNION ALL

    -- Jeff 以下に配置されてるスタッフを取出す
	SELECT emp.emp_id,emp.emp_name, emp.manager_id
	FROM cte_table AS cte
	INNER JOIN tbl_employee AS emp ON emp.manager_id = cte.emp_id

)
SELECT * FROM cte_table

▼出力結果

employee_id employee_name manager_id
33 Jeff 1
222 Dan 33
666 Kate 33
4444 Bill 666

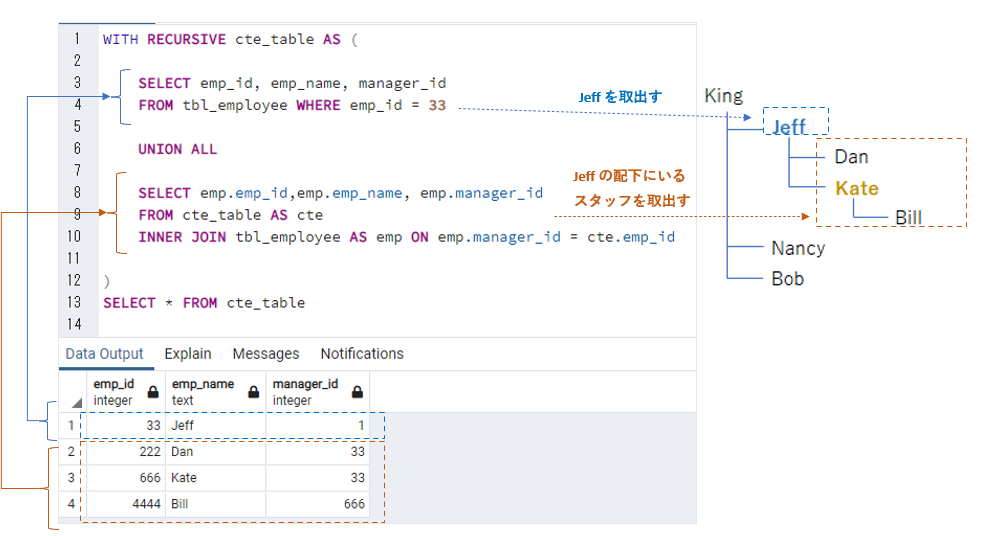

▼　Jeffの配下に所属するスタッフの取出しイメージ


Step1：Jeff を取出す

SQL
WITH RECURSIVE cte_table AS (
    -- Jeff の情報
	SELECT emp_id, emp_name, manager_id
	FROM tbl_employee WHERE emp_id = 33 -- 修正

 -- UNION ALL

    -- Jeff 以下に配置されてるスタッフを取出す
 -- SELECT emp.emp_id,emp.emp_name, emp.manager_id
 -- FROM cte_table AS cte
 -- INNER JOIN tbl_employee AS emp ON emp.manager_id = cte.emp_id

)
SELECT * FROM cte_table

▼ 出力結果 | Jeffが取出せた

employee_id employee_name manager_id
33 Jeff 1

Step2：Jeffの部下を取出す

SQL
WITH RECURSIVE cte_table AS (
    -- Jeff の情報
 -- SELECT emp_id, emp_name, manager_id
 -- FROM tbl_employee WHERE emp_id = 33 -- 修正

 -- UNION ALL

    -- Jeff 以下に配置されてるスタッフを取出す
    SELECT emp.emp_id,emp.emp_name, emp.manager_id
    FROM cte_table AS cte
    INNER JOIN tbl_employee AS emp ON emp.manager_id = cte.emp_id

)
SELECT * FROM cte_table

▼ 出力結果 エラーになる

再帰処理の部分だけを実行したかった・・が
記述ルールに反している・・のでエラーになる
この部分を、再帰処理を使わずに書換えてみる
　⇒　Step2：Jeffの部下を取出すを書換え

Step2：Jeffの部下、Dan,Kate を取出す(非再帰)

SQL
-- Dan,Kate の情報
SELECT emp.emp_id,emp.emp_name, emp.manager_id
FROM (
    -- Jeff の情報
	SELECT emp_id, emp_name, manager_id
	FROM tbl_employee WHERE emp_id = 33
) AS cte
INNER JOIN tbl_employee AS emp ON emp.manager_id = cte.emp_id

▼ 出力結果　Dan, Kate 取出せた

employee_id employee_name manager_id
222 Dan 33
666 Kate 33

動作の詳細

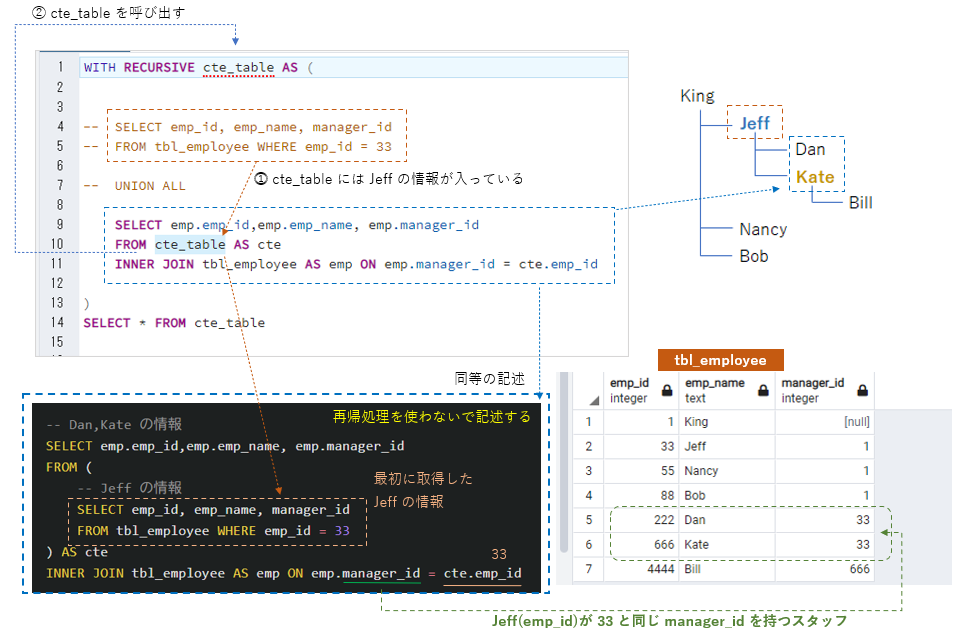

　⇒ Jeffを上司に持つスタッフ(Dan,Kate)を取出すには
　　 最初に取得したJeffの情報に対して
　　 tbl_employee を join してます
　⇒ cte_table には前回取得したJeffの情報が保持されてる
　⇒ 上司であるJeffのID(cte.emp_id:33) と
　　 同じmanager_idを持つ行をtbl_employeeから取出

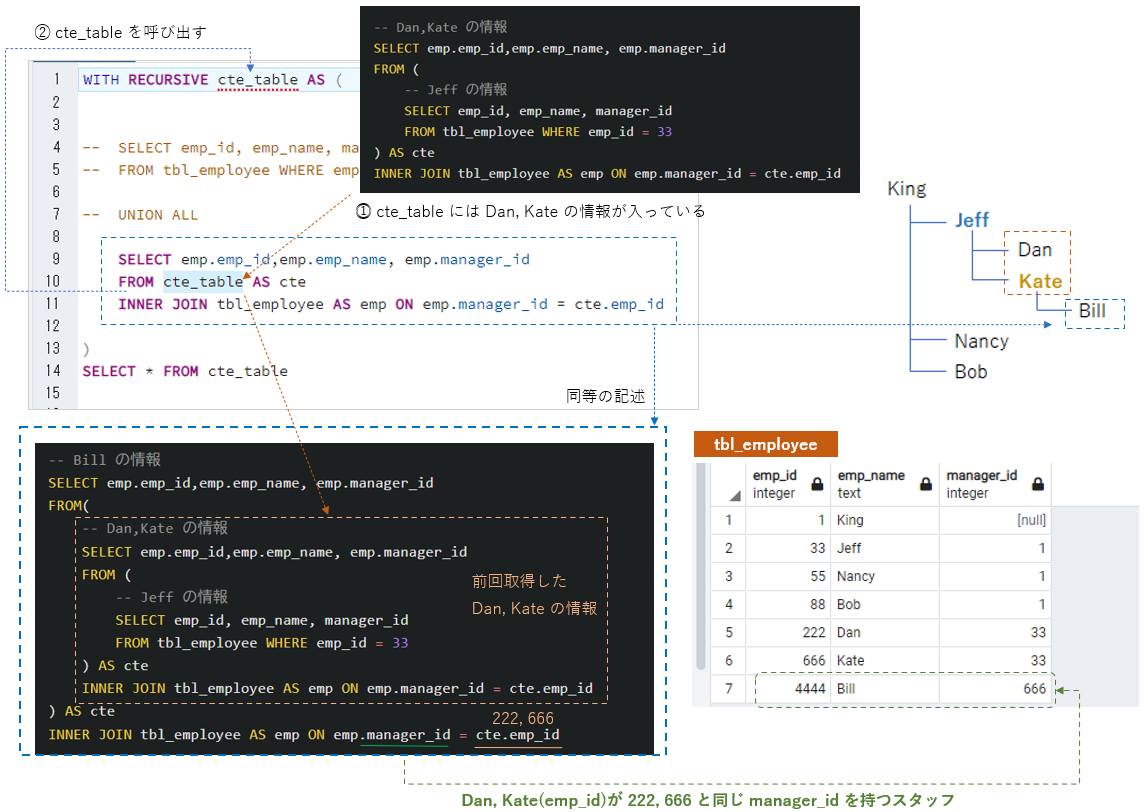

▼ Jeffの部下、Dane, Kate を取出すイメージ

Step3：Kateの部下、Bill を取出す(非再帰)

SQL
-- Bill の情報
SELECT emp.emp_id,emp.emp_name, emp.manager_id
FROM(
    -- Dan,Kate の情報
	SELECT emp.emp_id,emp.emp_name, emp.manager_id
	FROM (
        -- Jeff の情報
		SELECT emp_id, emp_name, manager_id
		FROM tbl_employee WHERE emp_id = 33
	) AS cte
	INNER JOIN tbl_employee AS emp ON emp.manager_id = cte.emp_id
) AS cte
INNER JOIN tbl_employee AS emp ON emp.manager_id = cte.emp_id

▼ 出力結果 Bill が 取出せた

employee_id employee_name manager_id
4444 Bill 666

動作の詳細
　⇒ 前回取得した情報(Dan,Kate)に対して
　　 tbl_employee を join してます
　⇒ cte_table には前回取得した情報が保持されてる
　⇒ 上司であるDan,KateのID(cte.emp_id:222,666) と
　　 同じmanager_idを持つ行をtbl_employeeから取出

▼ Kateの部下、Billを取出すイメージ

Step4：Bill の部下がいない。再帰処理が終わる

SQL
-- Bill の部下
SELECT emp.emp_id,emp.emp_name, emp.manager_id
FROM (
	-- Bill の情報
	SELECT emp.emp_id,emp.emp_name, emp.manager_id
	FROM(
		-- Dan,Kate の情報
		SELECT emp.emp_id,emp.emp_name, emp.manager_id
		FROM (
			-- Jeff の情報
			SELECT emp_id, emp_name, manager_id
			FROM tbl_employee WHERE emp_id = 33
		) AS cte
		INNER JOIN tbl_employee AS emp ON emp.manager_id = cte.emp_id
	) AS cte
	INNER JOIN tbl_employee AS emp ON emp.manager_id = cte.emp_id
) AS cte
INNER JOIN tbl_employee AS emp ON emp.manager_id = cte.emp_id

▼ 出力結果 データ無い

employee_id employee_name manager_id
　 　 　

動作の詳細
　⇒ 前回取得した情報(Bill)に対して
　　 tbl_employee を join してます
　⇒ cte_table には前回取得した情報が保持されてる
　⇒ 上司であるBillのID(cte.emp_id:4444) と
　　 同じmanager_idを持つ行をtbl_employeeから取出

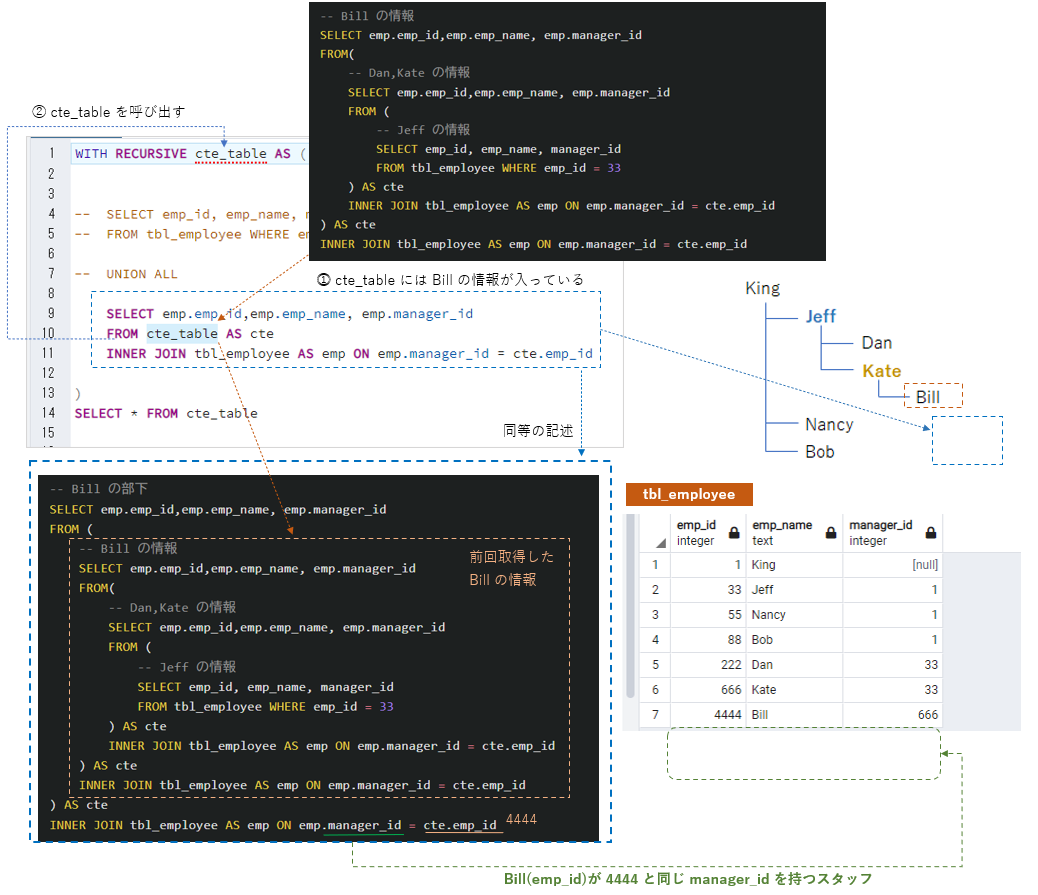

▼ Billの部下を取出そうとするが、存在しない

戻り値が無いので、再帰処理が終了

Bill を上司に持つスタッフが存在しない
　⇒ SQL の結果が返ってこない
　⇒ ここで、再帰処理が終わる
　⇒ Step4 が最後の処理

最初の例では、再帰処理が終わる条件を
WHERE句に記述していました
　⇒　WHERE num < 25
この再帰クエリでは、『結果が返ってこない』
を条件にして再帰処理が終ります

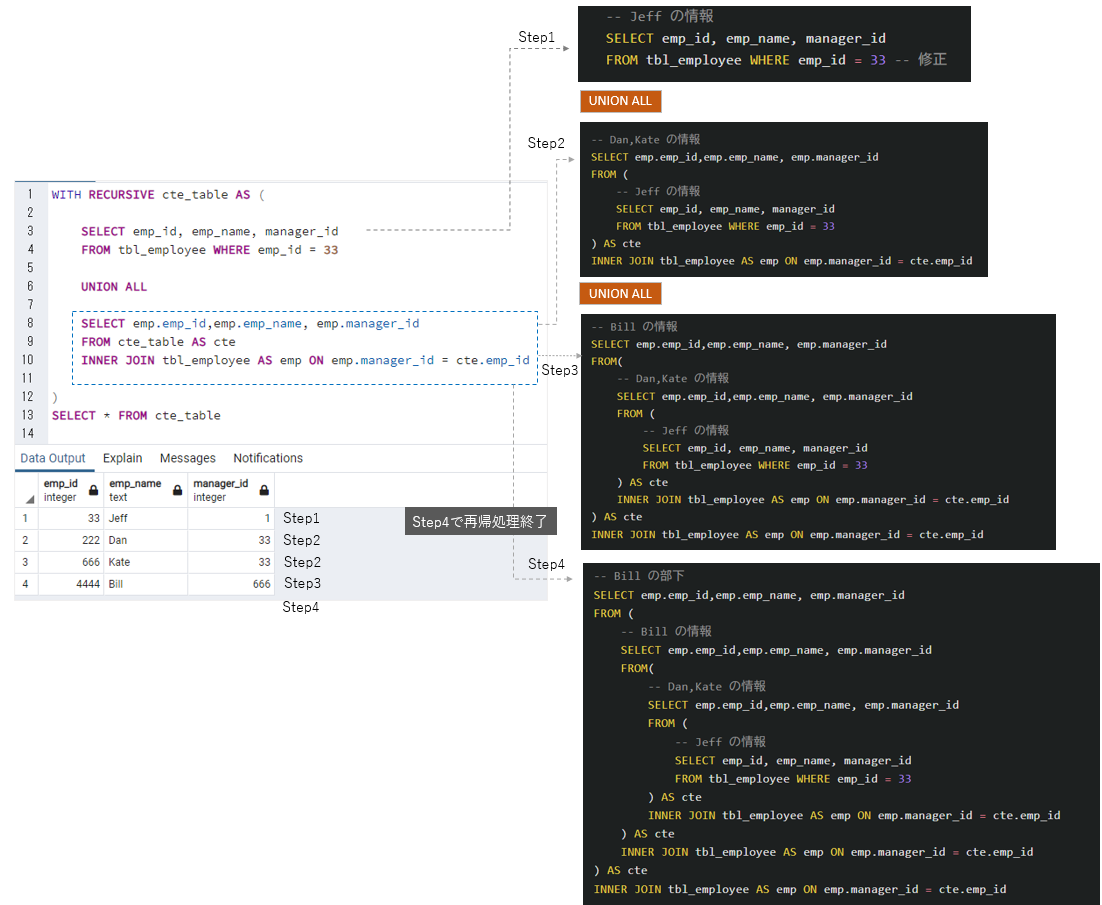

『処理の流れ』と『全体のイメージ図』

Step1 : Jeff の情報を取得
　UNION ALL
Step2 : Dan, Kate の情報を取得
　UNION ALL
Step3 : Bill の情報を取得

Step4 : 情報がないので終了

【再帰処理クエリ】↓↓↓
SELECT emp.emp_id,emp.emp_name, emp.manager_id
FROM cte_table AS cte
INNER JOIN tbl_employee AS emp ON emp.manager_id = cte.emp_id

再帰処理されるクエリは
Step2, Step3, Step4 で実行されている
Step4 で結果が返ってこないので
全体の処理がここで終了する

以上となります
再帰クエリがなんとなく理解いただければ幸いです

▼ 全体のイメージ図
