作図のみで arctan(1/1)+arctan(1/2)+arctan(1/3)=π/2 を証明

More than 1 year has passed since last update.

高校数学の範囲のtan の逆関数については
公式的なものが数多くありますな

プログラマーの方ならマーチンの公式がすぐに思いつくかと思いますが

世の中一般的には
試験にも多く出題されている一番有名な式は以下ではないでしょうか?

arctan(1/1)+arctan(1/2)+arctan(1/3)=π/2
もしくは
arctan(1/2)+arctan(1/3)=π/4

私は上の式のほうが美しさを感じますな

加法定理や倍角の公式を使って
数式変形でがしがし解くのは
つまらないし
式の美しさをまったく無視していると思いますな

上の式については
作図のみでの解法も
かなり有名でございますな

公式のシンプルさ、美しさと
その式の持つ意味を直接
解き明かして示しているのが
作図のみで解法ではないかと思いますな

というわけで・・・・
上の式の解法を作図してみたいわけですが

Small Basicで作成してみましたよ

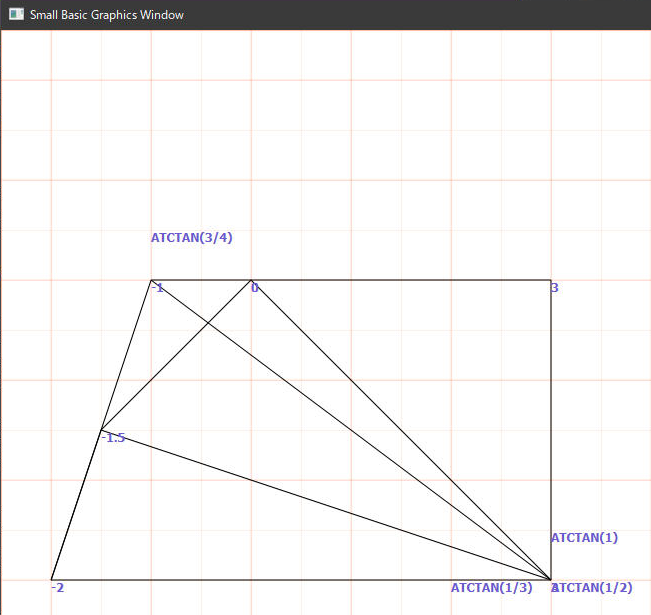

arctan(1/1)+arctan(1/2)+arctan(1/3)=π/2

数学などの学習を本願とする方々は
プログラム言語にまで時間をかけて習得することが
困難ではないかと思いますんで
初心者向けの専門知識がなくても
実行や理解ができるものが望まれますな
Scratch が有名ですが

自分の子供はもう中学生で
あういう子供っぽい雰囲気には
興味を示さないようになってますので・・・

ソースコードと実行は
こちらからどうそ
Program Listing - Microsoft Small Basic Online

Small Basic はソースコードが簡単に共有できる上に
最新版のSmall Basicなら
どのブラウザ経由でもそこそこちゃんと動いてくれるんで便利ですな

子供向のプログラム言語でもう1つ
プチコン (smile basic)も同じく共有できますので
時間があればプチコン版も作成してみたいですな



Main()

Program.End()
'----------------------------------------------------
Sub plot

'ATCTAN(1)
  L1=Shapes.AddLine(M0,M0,M6,M0)'(0,0)- (6,0) →
  d50()'delay  500 msec
  Shapes.AddLine(M6,M0,M6,M6)'(6,0)- (6,6) ↓
  d50()
  Shapes.AddLine(M6,M6,M0,M0)'(6,6)- (0,0)↖
  d100()
  Shapes.Move(Shapes.AddText(0),M0,M0)
  Shapes.Move(Shapes.AddText(3),M6,M0)
  Shapes.Move(Shapes.AddText(3),M6,M6)
  Shapes.Move(Shapes.AddText("ATCTAN(1)"),M6,M5)
  d100()

'ATCTAN(1/2)
  Shapes.AddLine(M0,M0,MM3,M3)'(0,0)- (-3,3) '↙
  d50()
  Shapes.AddLine(MM3,M3,M6,M6)'(3,3)- (6,6)'↘
  Shapes.Move(Shapes.AddText(-1.5),MM3,M3)
  Shapes.Move(Shapes.AddText("ATCTAN(1/2)"),M6,M6)
  d100()

'ATCTAN(1/3)
  Shapes.AddLine(MM3,M3,MM4,M6)'(-3,3)- (-4,6)
  d50()
  Shapes.AddLine(MM4,M6,M6,M6)'(-4,6)- (6,6)
  Shapes.Move(Shapes.AddText(-2),MM4,M6)
  Shapes.Move(Shapes.AddText("ATCTAN(1/3)"),M4,M6)
  d100()

'ATCTAN(3/4)
  Shapes.AddLine(MM4,M6,MM2,M0)'(-4,6)- (-2,0)'↗
  d50()
  Shapes.AddLine(M0,M0,MM2,M0)'(0,0)- (-2,0)'←
  d50()
  Shapes.AddLine(MM2,M0,M6,M6)'(-4,6)- (6,6)
  d50()
  Shapes.Move(Shapes.AddText(-1),MM2,M0)
  Shapes.Move(Shapes.AddText("ATCTAN(3/4)"),MM2,MM1)

d100()
  d100()

EndSub

Sub TextWrite
  TextWindow.Top=0
  TextWindow.Left=M*8
  TextWindow.WriteLine("arctan(1/1)+arctan(1/2)+arctan(1/3)=π/2")
  TextWindow.WriteLine("arctan(4/3)+2*arctan(1/3)=π/2")
  TextWindow.WriteLine("hypotenuse of right triangle(3 and 4 ) = 5")

EndSub

'----------------------------------------------------
Sub Main
  INIT_CONST()

TextWrite()

'10 time repeat
  repeat=10
  isFirst=true
  While(repeat>=0)
    INIT_GraphicsWindow()
    MakeHouganshi()
    j=200+ (repeat-5)*(repeat-5)/2
    R=j * Math.Remainder( Math.Remainder(repeat+2,5),2)
    B=j * Math.Remainder(Math.Remainder(repeat,3),2)
    G=j * Math.Remainder(Math.Remainder(repeat+1,3),2)
    GraphicsWindow.PenColor= GraphicsWindow.GetColorFromRGB(R,B,G )
    plot()
    repeat=repeat-1
    isFirst=false
   EndWhile
EndSub

'----------------------------------------------------
Sub INIT_GraphicsWindow

'GraphicsWindow.top=0
'GraphicsWindow.Left=0
GraphicsWindow.Clear()
GraphicsWindow.Height=M12
GraphicsWindow.Width=M12

EndSub

'----------------------------------------------------
Sub MakeHouganshi
  maxidth=1800
  GraphicsWindow.PenColor="Coral"

For y=0 To maxidth  Step M
   GraphicsWindow.DrawLine(0,y,maxidth,y)
   GraphicsWindow.DrawLine(y,maxidth,y,0)

If Math.Remainder(y/M,2)=0 Then
     GraphicsWindow.PenWidth=0.4
   Else
     GraphicsWindow.PenWidth=0.063
   EndIf

EndFor

GraphicsWindow.PenColor="blue"
  GraphicsWindow.PenWidth=1

EndSub

Sub d50
  Program.Delay(500)
EndSub

Sub d100
  Program.Delay(1000)
EndSub
'----------------------------------------------------
Sub INIT_CONST
  true=-1
  false=0
  M=50
  OX=5*M
  OY=5*M

M0=OX
  M1=1*M+OX
  M2=2*M+OX
  M3=3*M+OX
  M4=4*M+OX
  M5=5*M+OX
  M6=6*M+OX
  M7=7*M+OX
  M8=8*M+OX
  M9=9*M+OX
  M10=10*M+OX
  M11=11*M+OX
  M12=12*M+OX

'minus number
  MM1=-1*M+OX
  MM2=-2*M+OX
  MM3=-3*M+OX
  MM4=-4*M+OX
  MM5=-5*M+OX
  MM6=-6*M+OX
  MM7=-7*M+OX
  MM8=-8*M+OX
  MM9=-9*M+OX
  MM10=-10*M+OX
  MM11=-11*M+OX
  MM12=-12*M+OX
EndSub
