Sensuでスイッチの通信量を取得

More than 5 years have passed since last update.

研究室でL2スイッチを2台,L3スイッチを1台使っています.
どれもSNMPに対応しているので,Sensuを使って監視してみました.

監視スクリプト

Rubyのgem 'snmp'を使ってスクリプトを書きました.
対象スイッチ(IPアドレスをカンマ区切り)とSNMPコミュニティを指定して使います.

スイッチを複数指定可能にしたのは,Sensuの設定を簡素にするためです.
スイッチごとにスレッドを作って,マルチスレッドで処理します.

MIB1.3.6.1.2.1.2.2.1.10以下に各ポートの起動後の累計通信量があります.
今回はそれらを合計して,秒間の通信総量を取得するようにしました.

snmp-traffic-metrics.rb
#!/usr/bin/env ruby

require 'sensu-plugin/metric/cli'
require 'snmp'

class SNMPTrafficMetrics < Sensu::Plugin::Metric::CLI::Graphite
  option :hosts,
    short: '-h HOSTS',
    long: '--hosts HOSTS',
    default: 'localhost,127.0.0.1'

  option :community,
    short: '-c COMMUNITY',
    long: '--community COMMUNITY',
    default: 'public'

  option :sleep,
    long: '--sleep SLEEP',
    proc: proc {|a| a.to_f },
    default: 1

  def get_all_traffic(host, community)
    manager = SNMP::Manager.new host: host, community: community
    i = 1
    traffic = 0

    loop do
      response = manager.get ["1.3.6.1.2.1.2.2.1.10.#{i}"]
      begin
        response.each_varbind { |vb| traffic += vb.value.to_i }
      rescue NoMethodError
        break
      end
      i += 1
    end

    traffic
  end

  def run
    timestamp = Time.now.to_i
    threads = []

    config[:hosts].split(',').each do |host|
      threads << Thread.new do
        net_traffic_before = get_all_traffic(host, config[:community])
        sleep config[:sleep]
        net_traffic_after = get_all_traffic(host, config[:community])

        all_traffic = net_traffic_after - net_traffic_before
        output "#{host}.snmp.all.traffic", all_traffic, timestamp
      end
    end

    threads.each do |thread|
      thread.join
    end

    ok
  end
end

sensu-serverの設定

スイッチ上でsensu-clientは動かせないので,別のホスト上から監視します.
上で書いた通り,カンマで区切って複数スイッチを監視することができます.

スクリプトはsubscription"snmp"のホスト上で実行されます.
ここでは,結果のMetricsをElasticsearchに投げています.

/etc/sensu/conf.d/metrics_snmp.json
{
  "checks": {
    "snmp-traffic-metrics": {
      "type": "metric",
      "handlers": [ "elasticsearch_metrics" ],
      "command": "/etc/sensu/plugins/snmp-traffic-metrics.rb -h 192.168.1.1,192.168.11.254",
      "interval": 60,
      "subscribers": [ "snmp" ]
    }
  }
}

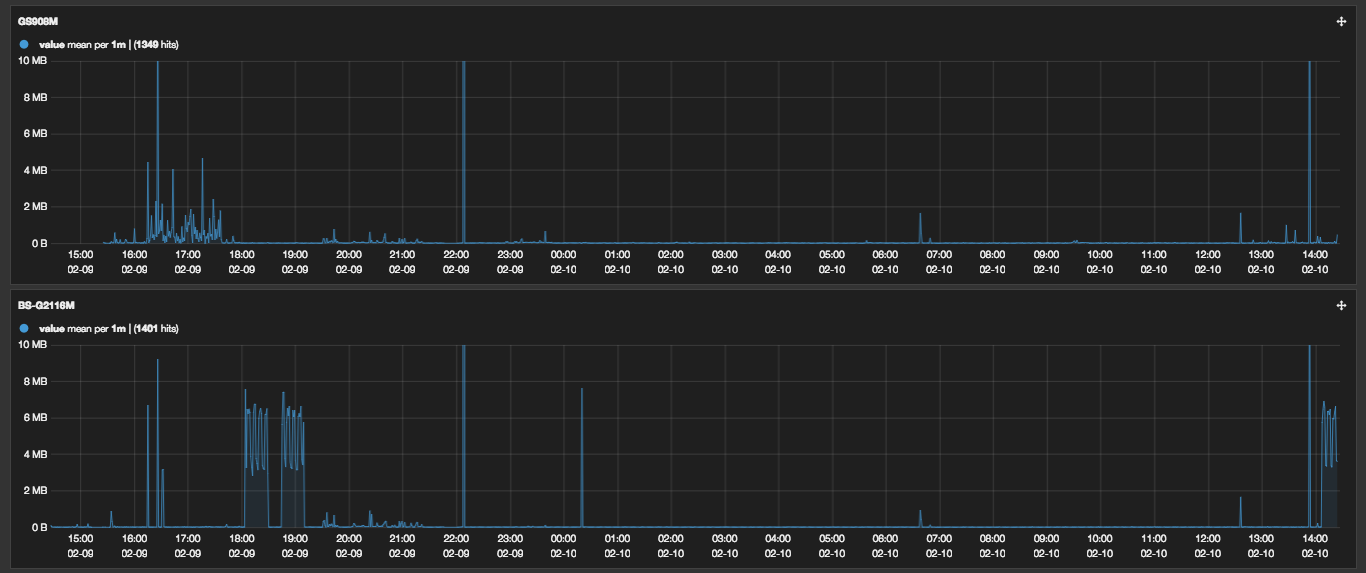

Kibanaで可視化

Elasticsearch + Kibanaで可視化してみました.
実験すると大きな通信があるので,すぐ分かりますね.
