STP
ループ検知し、検知した場合にはポートをブロックする機能
ネットワークを冗長化すると必ずループしてしまう
しかし、ループしてしまうと問題しかないので、一つの経路のパケットをブロックすることでループを回避する
だが、実際一つの経路をブロックするので、性能としては50％しかない
BPDU(Bridge Protocol Data Unit)と呼ばれるフレームを送信し、送信したポートに戻ってくることでループ検知している
STPを改良して高速(Rapid)収束を実現したプロトコルとなるRSTP(Rapid Spanning Tree Protocol)もある
トポロジーに変更があった場合、STPは最大50秒間で収束するのに対して、RSTPでは数秒以内で収束
トポロジー
ネットワークの接続形態のこと
ネットワーク接続の図をイメージする
リンクアグリゲーション
複数の物理ポートを論理化することで、冗長化と耐障害性を担保する機能
STPと異なる点としてパケットをブロックしないため、性能が100％発揮される
負荷分散が可能になる
メーカーによって呼び方が違う
Ciscoならイーサチャネル
DELLならポートチャネル
リンクアグリゲーション設定前はスイッチを冗長化してもSTPが優先される
（オレンジ色の部分がブロックしている箇所）
動的リンクアグリゲーション
LACP、特殊なプロトコル
スイッチ同士で設定することもあれば、スイッチとサーバーみたいな感じでリンクアグリゲーションを設定することもある
その時にLACPに対応していない機器もあるため、その時は静的リンクアグリゲーションを使用する
静的リンクアグリゲーション
基本的に動的リンクアグリゲーションを使う
設定方法
1.VLAN作成
2.物理ポート選択
3.リンクアグリゲーション構成
4.ポートチャネル選択
5.VLAN割り当て
論理的にまとめたいポートを選択する
channel group ポート番号 mode active or auto or desirable or on passive
※activeが動的、passiveが静的
すでにある論理ポートにまとめるというイメージ
これでポートのスイッチのポートの論理化ができる
あとはVLANを割り当てればOK

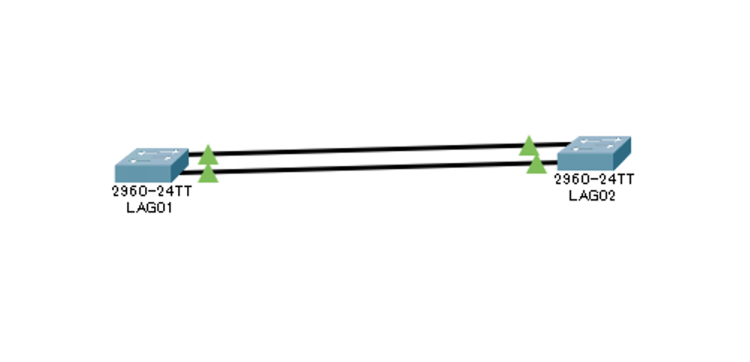

設定が完了すれば全てリンクアップになる
さらに
show ethernetchannel summary
で確認した時にスイッチのポートの横に(P)という表示が出る
スタック構成
L2スイッチを複数にし、耐障害性を担保する
メリットとしてはコンフィグを一つで管理することができるが、デメリットとして、一つのL2スイッチを再起動すると、スタック構成になっている他のスイッチも再起動になってしまう
リンクアグリゲーションでは経路の耐障害性を担保しているに過ぎず、スイッチの耐障害性については担保していない。
そこで、スイッチの耐障害性を担保するために、スタック構成を使用することがある。
