Databricksの顧客管理VPCを作成してみた(Back-end Private Linkの場合)

前提

・利用環境：Databricks、AWS

参考

手順

①AWSからVPCを作成

1)AWSで、リージョンを選択

2)検索からVPCを検索し、「VPC」を選択

3)VPC作成をクリック

4)以下の内容を参考にVPCを作成

• 例：
  • 作成するリソース：VPCのみ
  • 名前：ho-db-vpc
  • IPv4 CIDR：10.98.0.0/16
  • IPv6 CIDRブロック：IPv6 CIDR プロックなし
  • テナンシー：デフォルト


5)「アクション」→「VPCの設定を編集」をクリック

6)「DNSホスト名を有効化」をチェックし、保存

②サブネットを作成

1)ナビゲーションの「サブネット」→「サブネットを作成」をクリック

2)下記を参考に3つのサブネットを作成

• サブネット1：
  • VPC ID：手順1で作成したVPCを選択
  • サブネット名：ho-db-subnet1
  • アベイラビリティーゾーン：ap-northeast-1a
  • IPv4 CIDR ブロック：10.98.0.0/24
• サブネット2：
  • サブネット名：ho-db-subnet2
  • アベイラビリティーゾーン：ap-northeast-1c
  • IPv4 CIDR ブロック：10.98.1.0/24
• サブネット3：
  • サブネット名：ho-db-vpce
  • アベイラビリティーゾーン：ap-northeast-1a
  • IPv4 CIDR ブロック：10.98.99.0/24


③セキュリティグループの作成

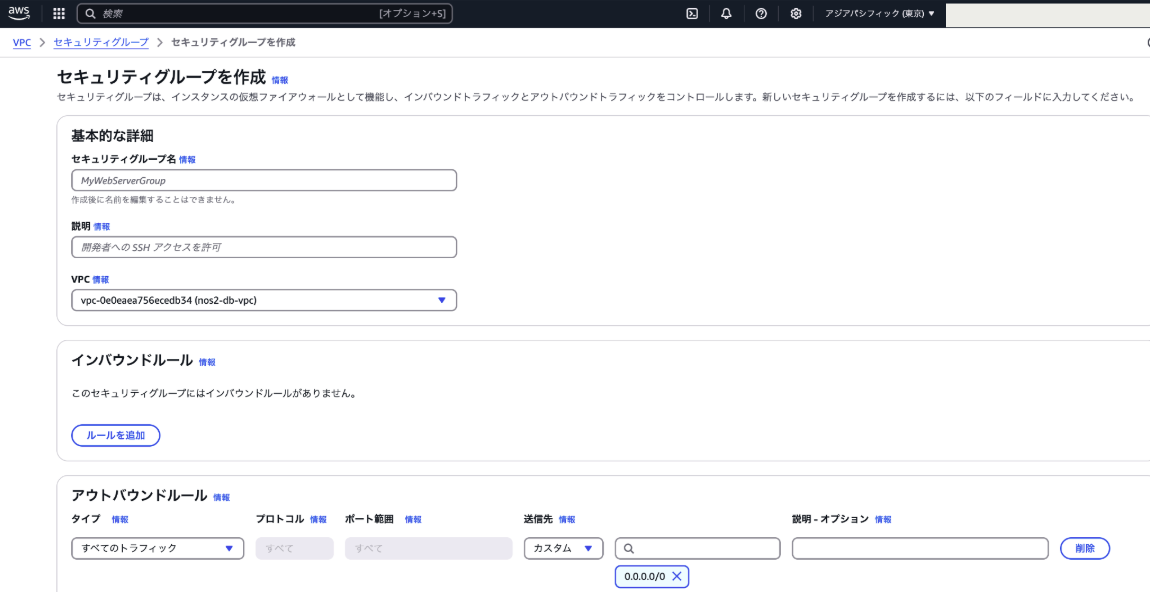

1)「セキュリティグループ」→「セキュリティグループを作成」をクリック

2)下記を参考にセキュリティグループ①を作成

• 例：
  • 名前：ho-db-sg
  • 説明：ho-db-sg
  • VPC：ho-db-vpc


3)下記を参考にセキュリティグループ①にアウトバウンドルールとインバウンドルールを設定

• アウトバウンドルール：
  • すべてのTCP：ho-db-sg
  • すべてのUDP：ho-db-sg
  • 443：0.0.0.0/0
  • 3306：0.0.0.0/0
  • 6666：0.0.0.0/0
  • 8443-8451：0.0.0.0/0

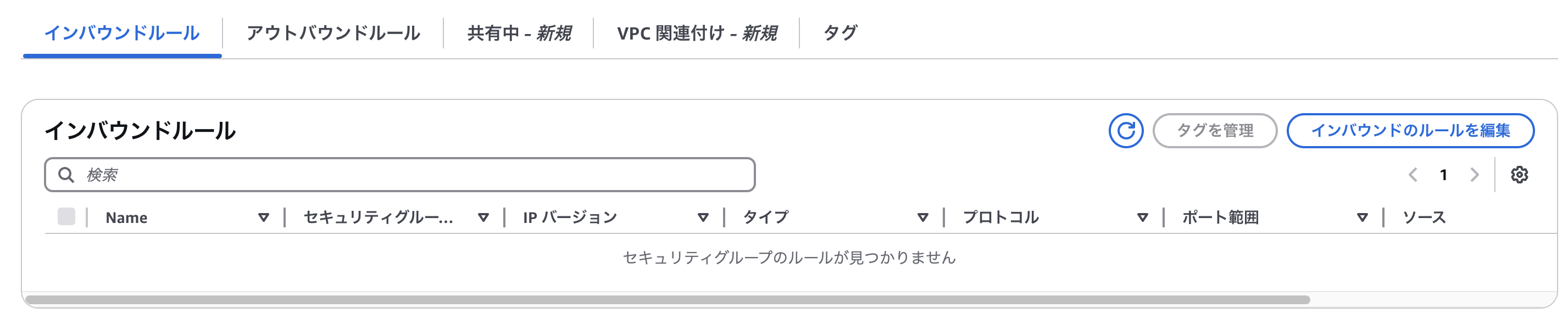

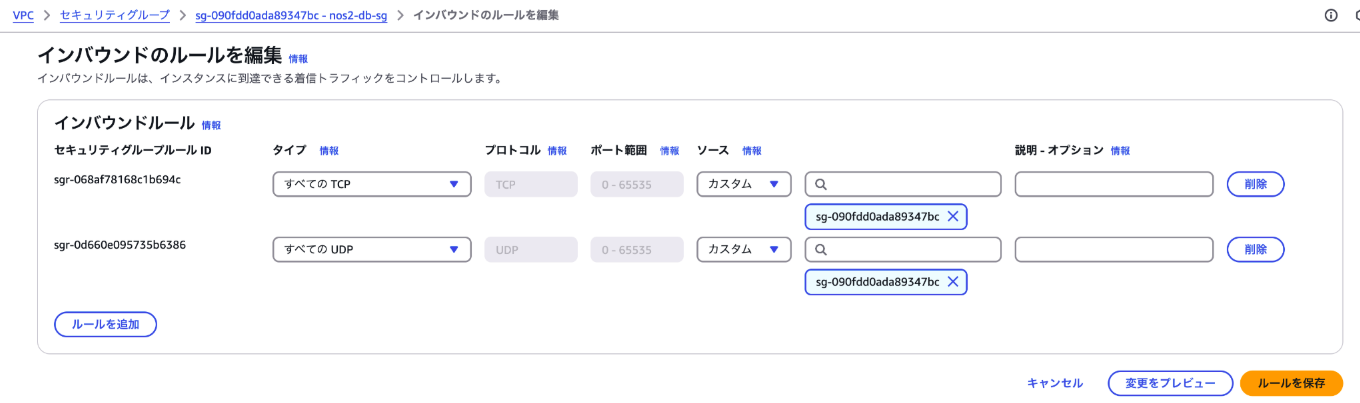

• インバウンドルール：
  • すべてのTCP：ho-db-sg
  • すべてのUDP：ho-db-sg


4)下記を参考にセキュリティグループ②を作成

• 例：
  • 名前：ho-vpce-sg
  • 説明：ho-vpce-sg
  • VPC：ho-db-vpc
  • アウトバウンドルール：
    • 443：10.98.0.0/16(VPCのCIDR)
    • 6666：10.98.0.0/16(VPCのCIDR)
  • インバウンドルール：
    • 443：10.98.0.0/16(VPCのCIDR)
    • 6666：10.98.0.0/16(VPCのCIDR)


④ルートテーブルを作成

1)「ルートテーブル」→「ルートテーブルを作成」をクリック（VPC Endpoint用）

2)下記を参考にルートテーブルを作成（VPC Endpoint用）

• 例：
  • 名前：ho-vpce-rt
  • VPC：ho-db-vpc


3)手順②で作成したVPC Endpoint用のサブネットをチェックし、「関連付けを保存」をクリック

⑤VPC Endpointを作成

1)「エンドポイント」→「エンドポイントを作成」をクリック

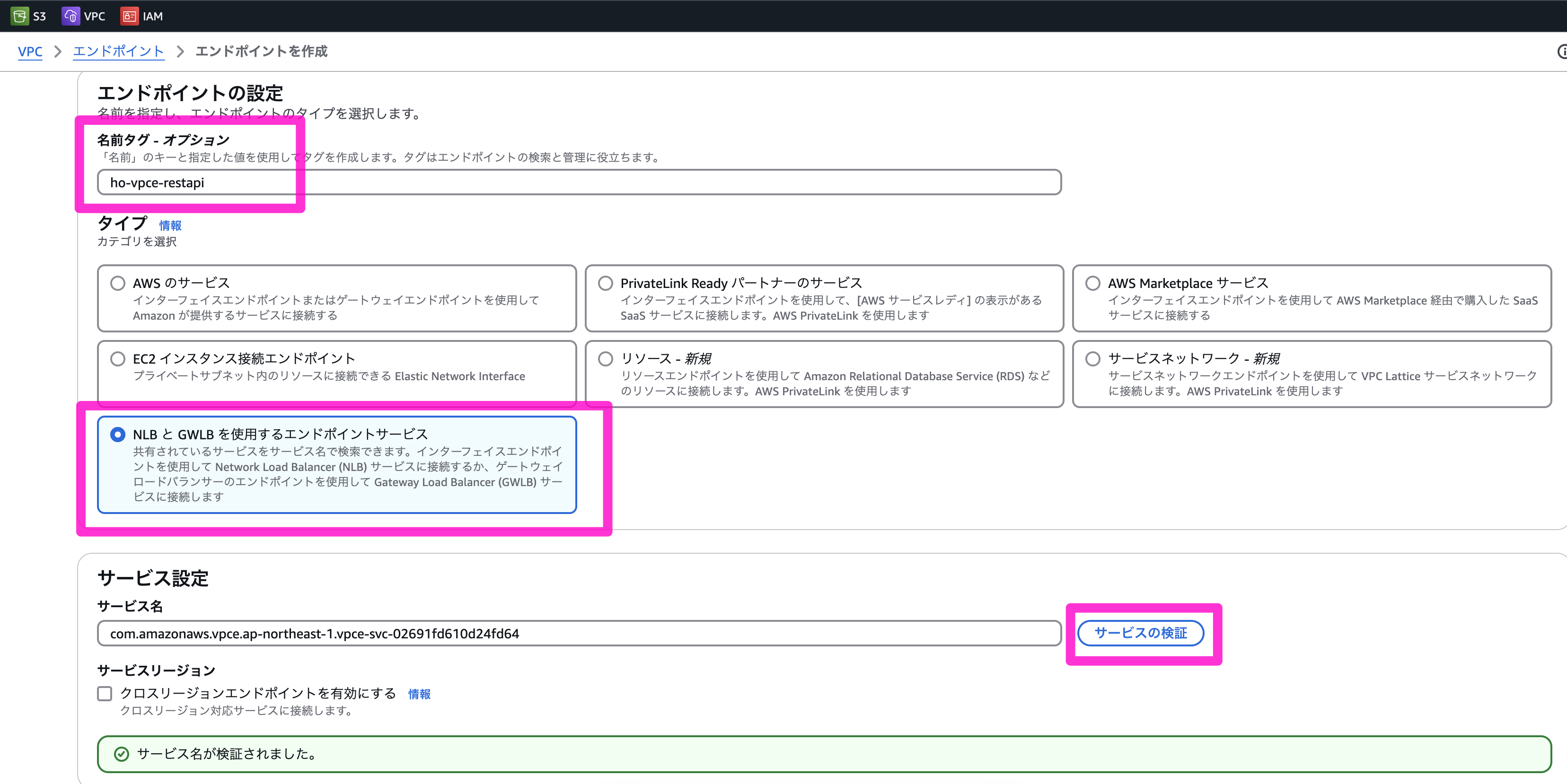

2)下記を参考にRest API用のエンドポイントを作成

参考ヘルプ

• 例
  • 名前：ho-vpce-restapi
  • タイプ：NLBとGWLBを使用するエンドポイントサービス
  • サービス名：com.amazonaws.vpce.ap-northeast-1.vpce-svc-02691fd610d24fd64
    • 「サービスの検証」をクリックし、サービス名を検証
  • VPC：ho-db-vpc
  • ☑︎DNS名を有効化
  • サブネット：手順②で作成したVPC Endpoint用のサブネットをチェック
  • セキュリティグループ：手順③で作成したセキュリティグループをチェック


3)「エンドポイントを作成」をクリック

4)「エンドポイント」→「エンドポイントを作成」をクリック

5)下記を参考にRelay用のエンドポイントを作成

• 例
  • 名前：ho-vpce-relay
  • タイプ：NLBとGWLBを使用するエンドポイントサービス
  • サービス名：com.amazonaws.vpce.ap-northeast-1.vpce-svc-02aa633bda3edbec0
    • 「サービスの検証」をクリックし、サービス名を検証
  • VPC：ho-db-vpc
  • ☑︎DNS名を有効化
  • サブネット：手順②で作成したVPC Endpoint用のサブネットをチェック
  • セキュリティグループ：手順③で作成したセキュリティグループをチェック


6)「エンドポイントを作成」をクリック

⑥VPC Endpointを登録

1)アカウント管理者としてDatabricksの管理画面にログイン

2)「クラウドリソース」→「ネットワーク」→「VPCエンドポイント」→「VPCエンドポイントを登録」をクリック

3)以下を参考にVPCエンドポイントを登録(Relay用)

• 例
  • VPCエンドポイント名：ho-vpce-relay
  • リージョン：ap-northeast-1
  • AWS VPCエンドポイントID：AWSのRelay用のVPCエンドポイントのEndpoint ID


4)「新しいVPCエンドポイントを登録」をクリック

5)以下を参考VPCエンドポイントを登録(Rest API用)

• 例
  • VPCエンドポイント名：ho-vpce-restapi
  • リージョン：ap-northeast-1
  • AWS VPCエンドポイントID：AWSのRest API用のVPCエンドポイントのEndpoint ID


6)「新しいVPCエンドポイントを登録」をクリック

⑦プライベートアクセスを設定

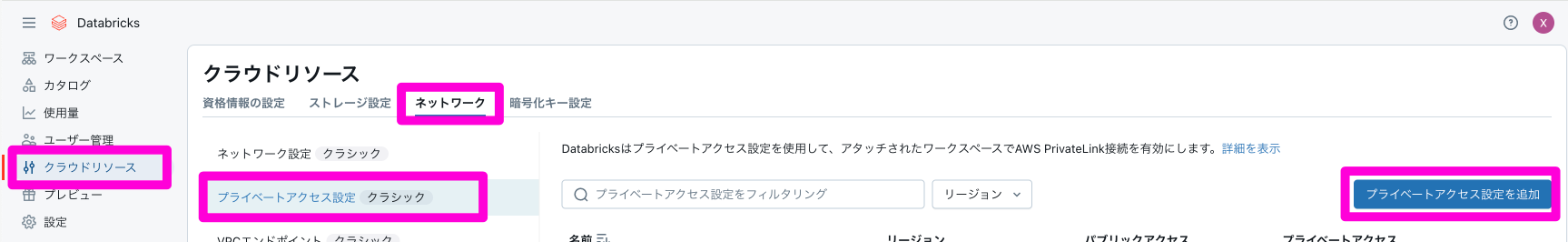

1)「クラウドリソース」→「ネットワーク」→「プライベートアクセス設定」→「プライベートアクセス設定を追加」をクリック

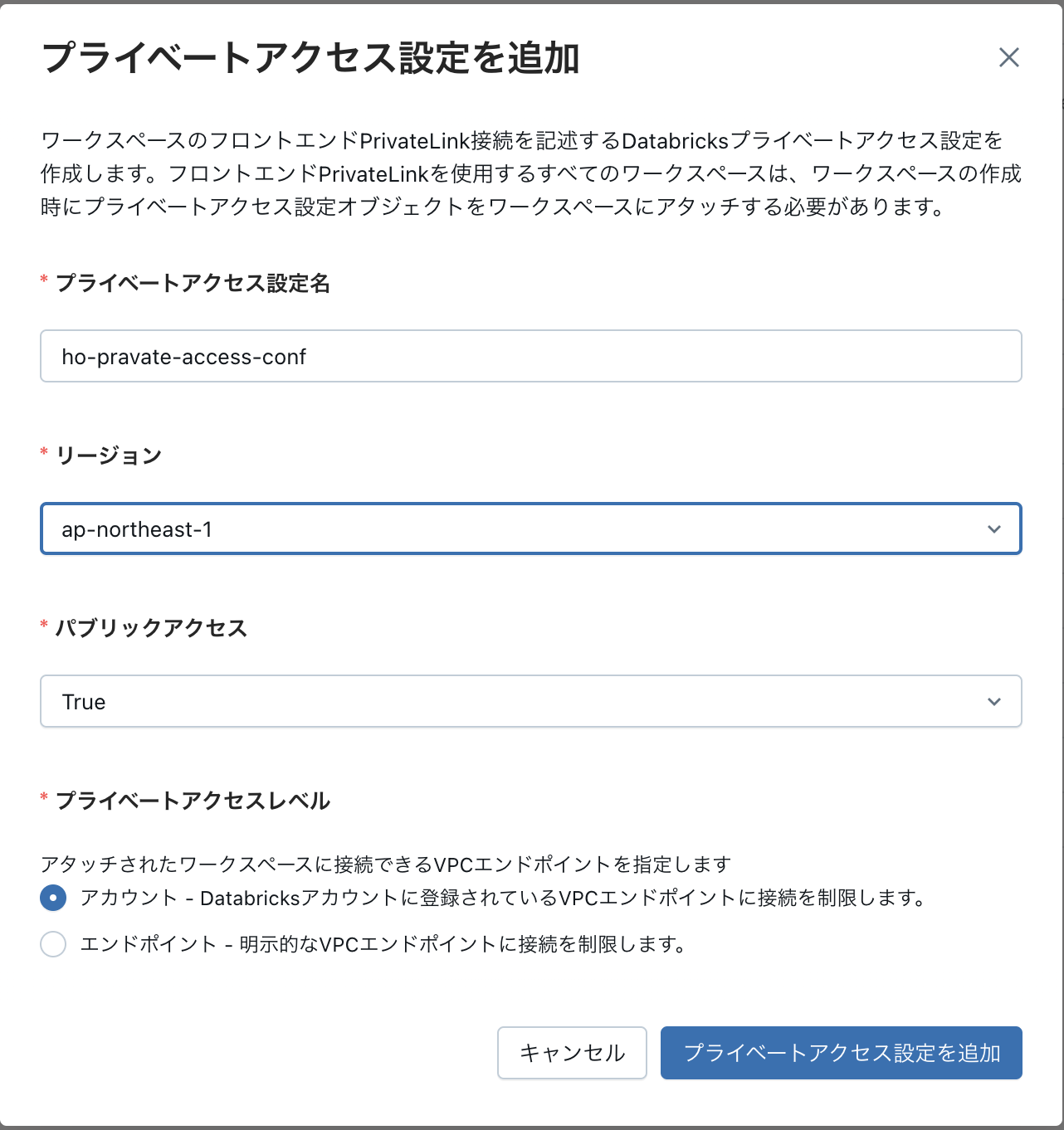

2)以下を参考にプライベートアクセス設定を追加

• 例
  • プライベートアクセス設定名：ho-pravate-access-conf
  • リージョン：ap-northeast-1
  • パブリックアクセス：True
  • プライベートアクセスレベル：Account


3)「プライベートアクセス設定を追加」をクリック

⑧ネットワークを設定

1)「ネットワーク設定」→「ネットワーク設定を追加」をクリック

2)以下の内容を参考にネットワークを設定

• 例
  • ネットワーク設定名：ho-nw-private-link-conf
  • VPC ID：手順①で作成したVPCのVPC ID
  • サブネットID：手順②で作成したSubnet1,2のサブネットID
  • セキュリティグループID：手順③-1)で作成したセキュリティグループID
  • セキュアなクラスター接続を中継するためのVPCエンドポイント：ho-vpce-relay(relay用のEndpoint)
  • REST API用のVPCエンドポイント：ho-vpce-restapi(Rest API用のEndpoint)

    以上
