66円のドアセンサを試してみる

最初に

66円のドアセンサを入手したのでArduinoで動かしてみました。

用意するもの

Arduino UNO互換機

https://www.amazon.co.jp/gp/product/B013QV28CW/ref=ppx_yo_dt_b_asin_title_o08_s00?ie=UTF8&psc=1

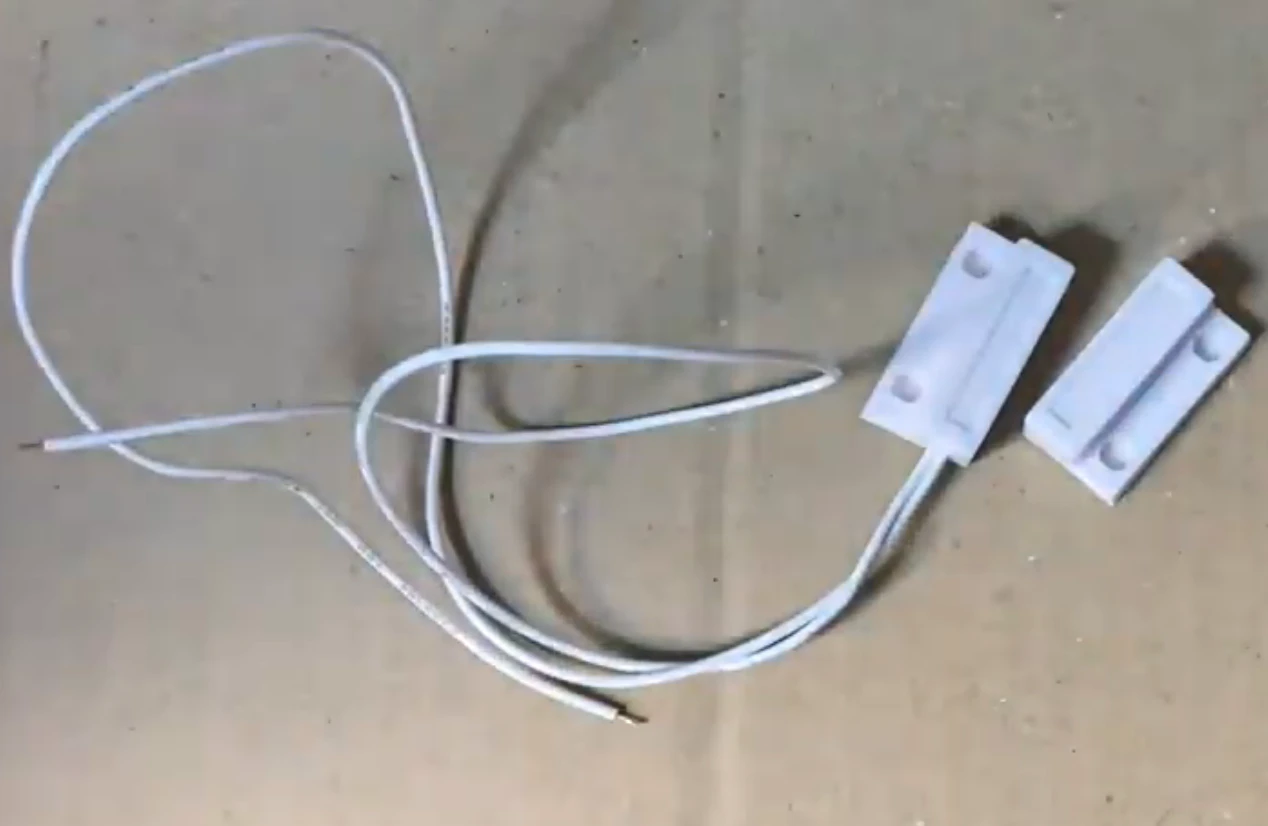

ドアセンサ
66円のドアセンサです。

AliExpress
https://ja.aliexpress.com/item/4000138461602.html?spm=a2g0s.9042311.0.0.27424c4daU7DDx

配線

https://www.amazon.co.jp/gp/product/B00P9BVKOK/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1

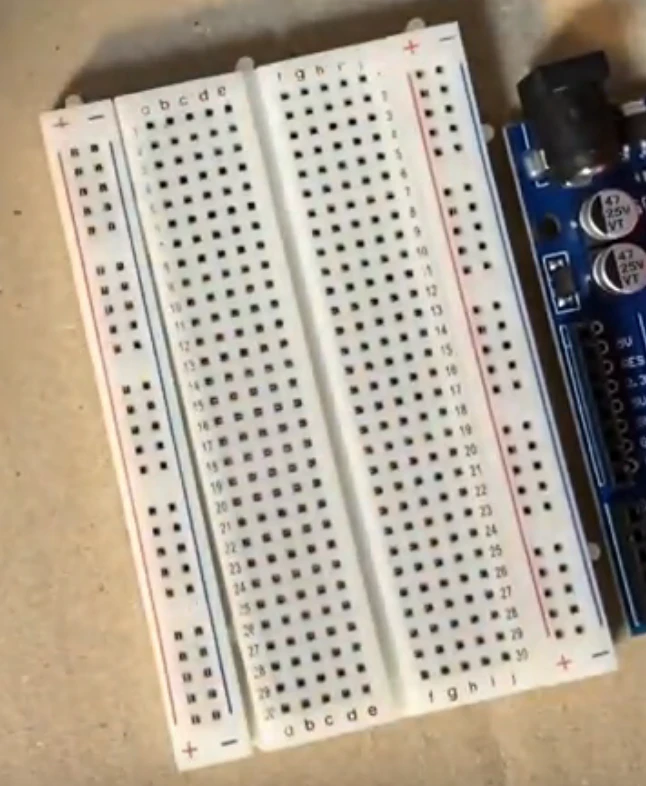

ブレッドボード

抵抗
10kオームです

手順

1.動作確認

基本的に片方に磁気センサが入っており、時期が近づくとONになる機構です。
ですので、一度テスタなどで確認するとわかりやすいと思います。

2.スケッチ例を選択

スケッチは、単純なデジタル読み込みのスケッチですので標準で入っています。
「ファイル」＞「スケッチ例」＞「01.BASIC」＞「DigitalReadSerial」を選択します

この中で、利用するIOポートとシリアル通信の通信速度が規定されています。
今回は初期値で実施するのでIOは2番でシリアル通信の通信速度は9600bpsになります。

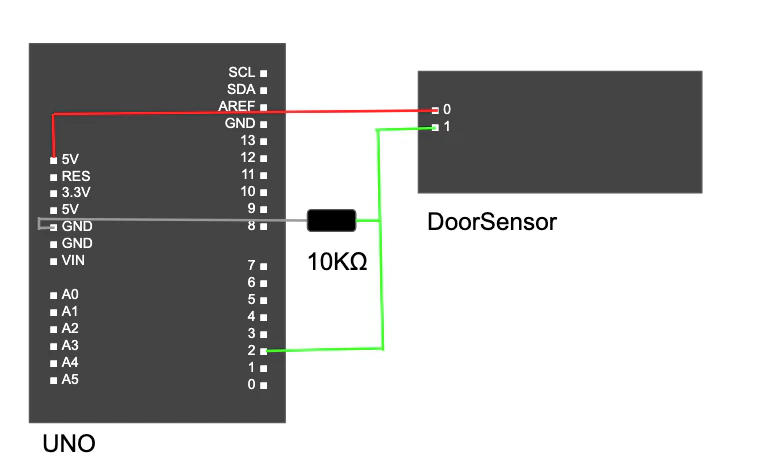

3.配線図確認

配線はこんな感じです。

ソースコード上でIO2番になっているので、入力は2番です。
ドアセンサーは極性がないため、どちらに挿しても動きます。

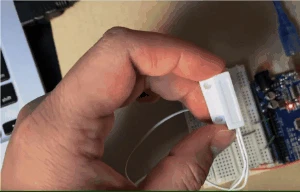

4.書き込み And 動作確認

この状態で書き込めば、シリアルコンソールで動きを確認する事ができます。

備考

今回の記事も動画にしてあります。
もし、ご興味がある方はご確認を。
