概要
これを作ります。BlenderとPythonと数式で。 Geometry Nodeでも、出来ます。
動機
sachiko15さんという方が、モデリング文化祭という3DCG作品の展覧会のようなものを開催していらっしゃいます。それに自分も何か出そうと思ったのが事の発端です。私自身つい最近この方を知ったのですが、その作品群は非常に素晴らしいものばかりで、とても尊敬しています。そんな方の企画となると、多少ましなものを作らなければなりません。しかもお題が食べ物と作ったことが一度もないものでした。どうしようかと思案した挙句、ある思い付きと共に奇人枠として振っていこうと決意しました。
ポテトチップスには鞍点がある
伝わる人には伝わるネタかも知れませんが、ポテトチップスってとても身近な鞍点ではないでしょうか。鞍点という概念を知った日から何となくそう思っていましたが、今回はそれを実現していきます。
鞍点とは
wikiの定義では、鞍点は次のようになっています。
鞍点(あんてん、saddle point)は、多変数実関数の変域の中で、ある方向で見れば極大値だが別の方向で見れば極小値となる点である。
鞍部点、峠点とも言う。微分可能な関数については極値を取らない停留点とも言う。
これだけ見てもよく分からないと思いますが、図を見れば直感的に理解できると思います。
(この図もwikiより引用)
峠点という名前が一番分かりやすいかも知れません。詳しい数学的な話はここでは飛ばし、数式だけ利用していくことにします。この図の数式が$z=x^2-y^2$であることを覚えておくと、後の話が分かりやすくなるかもしれません。
数学的な補足
$z=f(x,y)$の形式で表される二次曲面は、クロスタームを含まない時、楕円放物面、双曲放物面に大別されます。(例外などは数学書を当たってください) 偏微分をすれば分かることですが、$x^2$の項と$y^2$の項が同符号ならば楕円放物面(つまり鞍点なし)、異符号なら双曲放物面(つまり鞍点あり)となります。無論すべてのポテトチップスに鞍点がある訳ではないので、一部はこの楕円放物面を採用して作成しました。この他言及すべき点は多々ある気はしますが、本記事ではこれくらいでお許しください。もう一つの動機
ポテトチップスを例え数式で表せたとしても、それだけで先程言ったモデリング文化祭に作品を提出できるかと言えば、無論NOです。3DCGソフトで具体的にポテトチップスを作成しなければなりません。では、3DCGソフトであるBlenderで数式を具体的に表現できるのでしょうか?
ここで鍵となるのがPythonです。

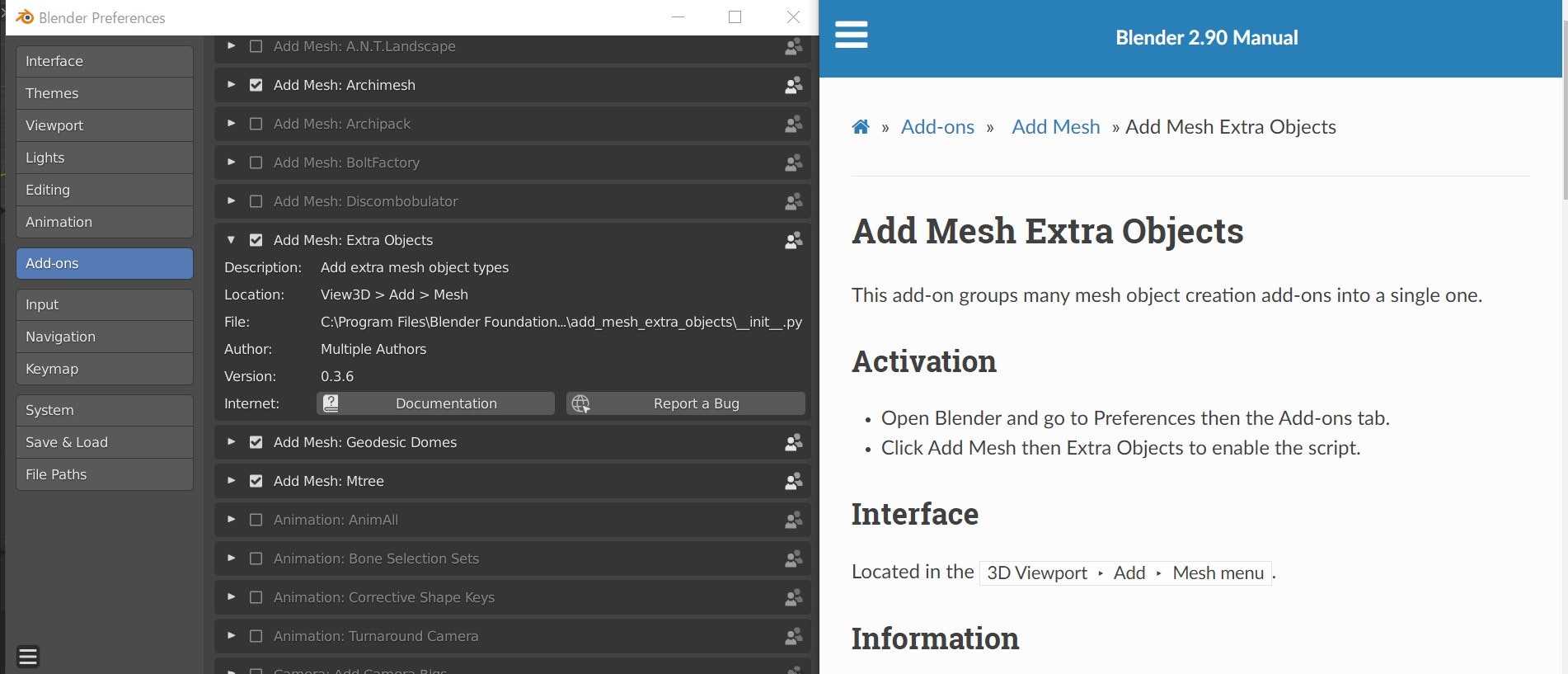

Blednerの拡張機能であるaddonには、Add Mesh Extra Objectsというものが存在します。それのZ Math Surfaceという機能には、先程のような$z=f(x,y)$という数式をポリゴンに変換してくれる機能があります。
後日、この点に関して、Geometry Nodeを利用した補足を書かせて頂きました。記事末尾もご覧下さい。
これで理論と実装、両者の道が開けてきました。
結局何がしたいのか
Blenderという3Dソフトにおいて、鞍点を含む曲面を表す $z=x^2-y^2$ という式、およびそれをメッシュ化するZ Math Surfaceという機能を活用し、ポテトチップスを大量に生産する。これがゴールとなります。
作業の概要
-
STEP1 ポテト曲面の作成
鞍点を含む面など、ポテトチップス作成の基となる曲面のことをポテト曲面と呼び、それを大量に生成します。 -
STEP2 型の作成
ポテト曲面からポテトチップスを切り抜くための型を同じ数だけ作成します。 -
STEP3 ポテトの切り抜き
最後にポテト曲面から型をつかって、ポテトチップスを切り抜きます。
それでは具体的に見ていきましょう。
STEP1 ポテト曲面の作成
では早速ポテト曲面を作っていきます。
この記事ではその動機故に、初心者の方でも分かりやすいことを心掛けています。なので、以下ではコードが出てきますが、出来る限りそれらを読み飛ばしても流れは理解できるように努めました。なので、Python分からんという方にも楽しんで頂けたら幸いです。
import bpy
import random
#最初にシーン内のオブジェクトを全て削除します
for item in bpy.data.objects:
bpy.data.objects.remove(item)
for counter in range(101):
#以下の処理を100回(都合上101になっていますが)繰り返すことで100枚のポテチを作るということです
#今回のメインであるz_function_surfaceを使っていきます
#infoの欄からこの関数の引数を確認することは出来ますが、
#https://github.com/sobotka/blender-addons/blob/master/add_mesh_extra_objects/add_mesh_3d_function_surface.py
#の113行目辺りからも確認することが出来ます。
x_coefficient=random.uniform(0,0.3) #xの係数を0から0.3までの範囲で選びます
y_coefficient=random.uniform(0,0.3) #yの係数を0から0.3までの範囲で選びます
sign=random.choice(["+","-","-"]) #符号を決めます 今回は1対2の割合で鞍点を持つもの(-)を採用します
myEquation="{0}*x**2{2}{1}*y**2".format(x_coefficient,y_coefficient,sign) #方程式を合成します
bpy.ops.mesh.primitive_z_function_surface(equation=myEquation, div_x=32, div_y=32, size_x=10+2, size_y=10+2) #これがz math functionです。なお、+2は余白です
bpy.ops.object.editmode_toggle()
bpy.ops.mesh.solidify(thickness=0.1) #編集モードに入って厚み付けをしておしまいです。
bpy.ops.object.editmode_toggle()

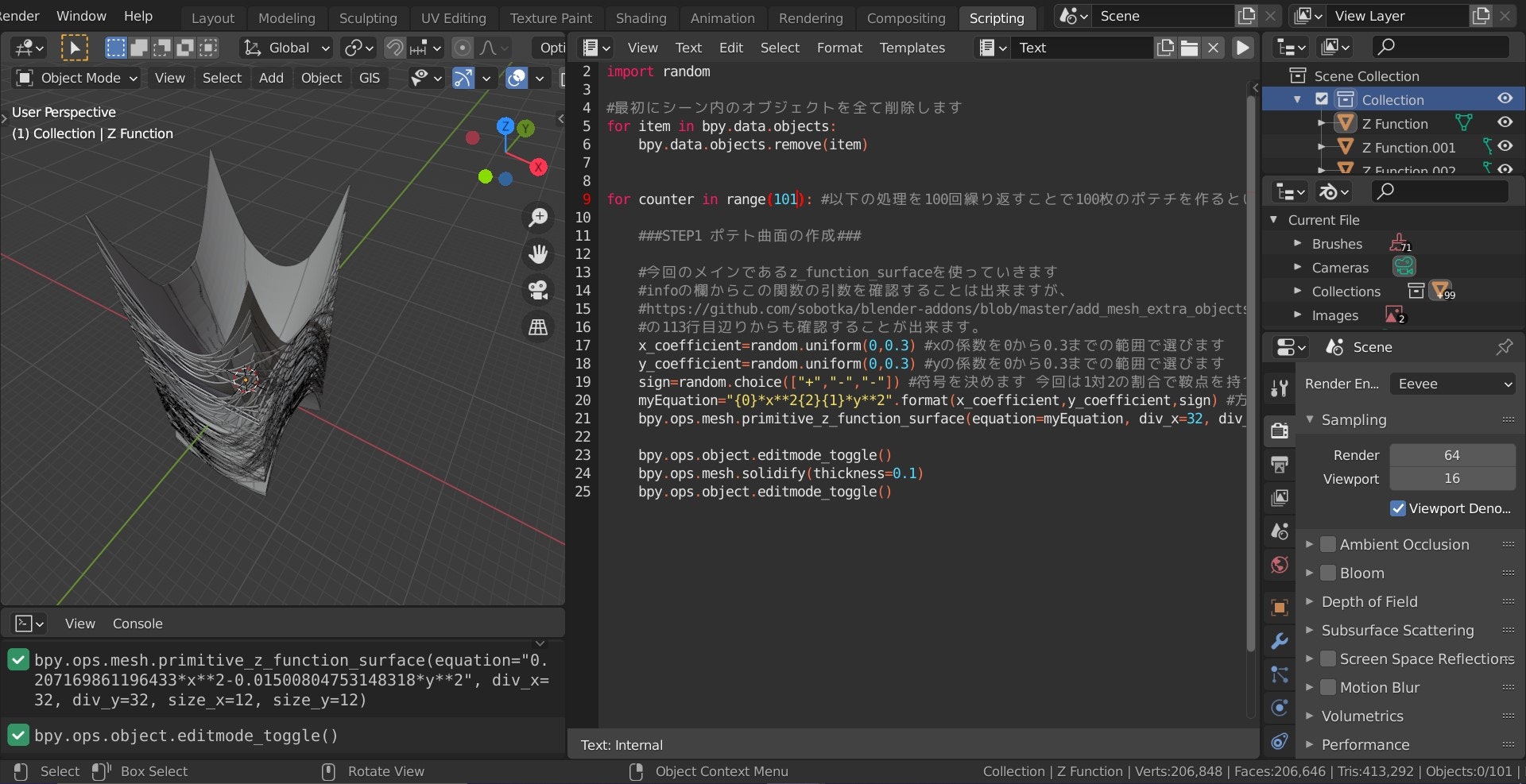

上では100個のポテト曲面を作成していますが、その内の一つを取り出すとこんな形です。
先ほど見た鞍点を含む曲面が出来ています。

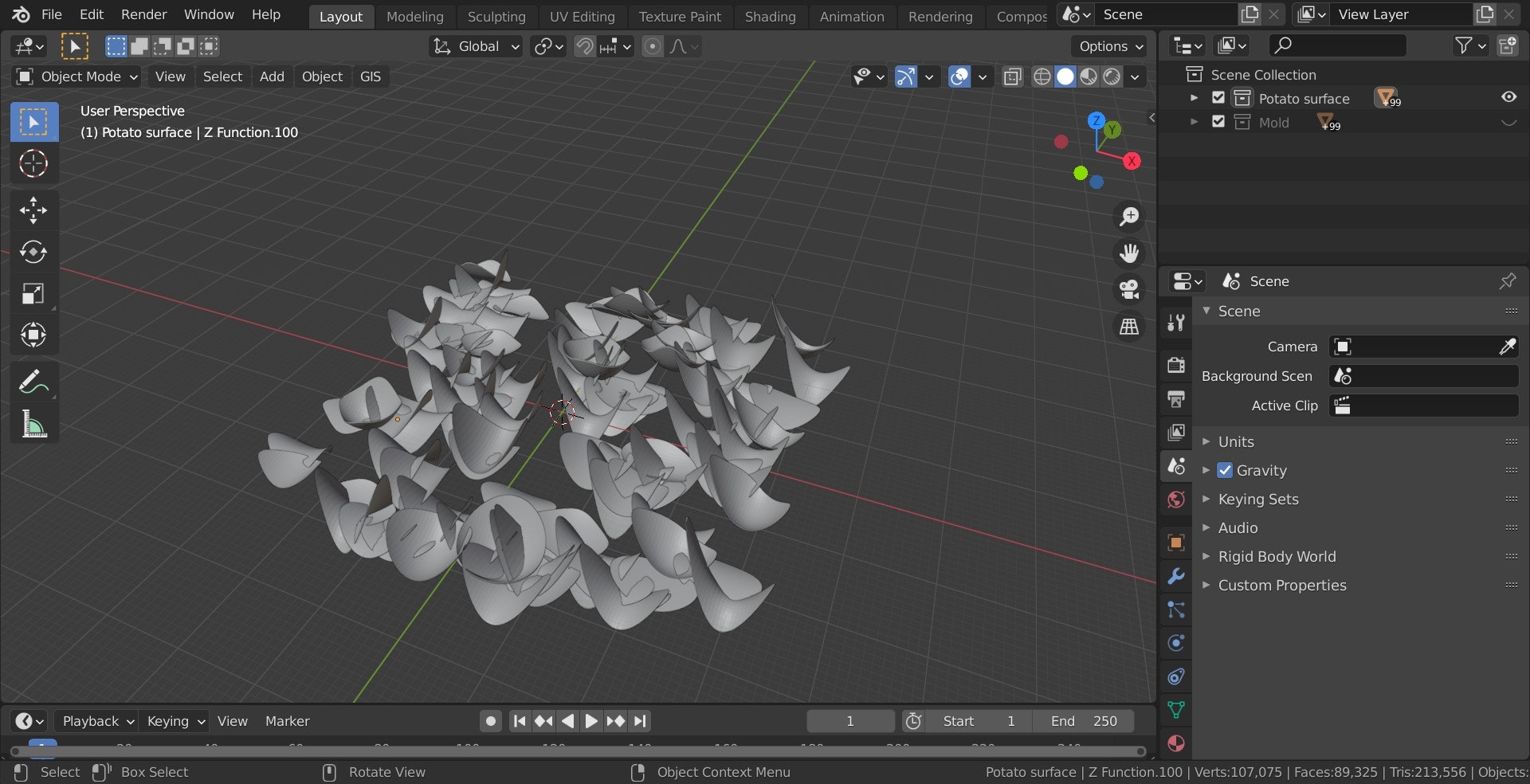

これを100個集めたのが以下の画像です。
これをpotato surfaceというcollectionに入れておきます。
STEP2 型の作成
ポテト曲面を切り抜くための型を作成していきます。
数式の説明
まず数式の部分だけ軽く説明します。
ポテトを切り抜く型としては楕円が基本的な図形の中で最も近いですが、それではやや機械的すぎます。なので、y軸方向に楕円を非均一に押し潰してやります。

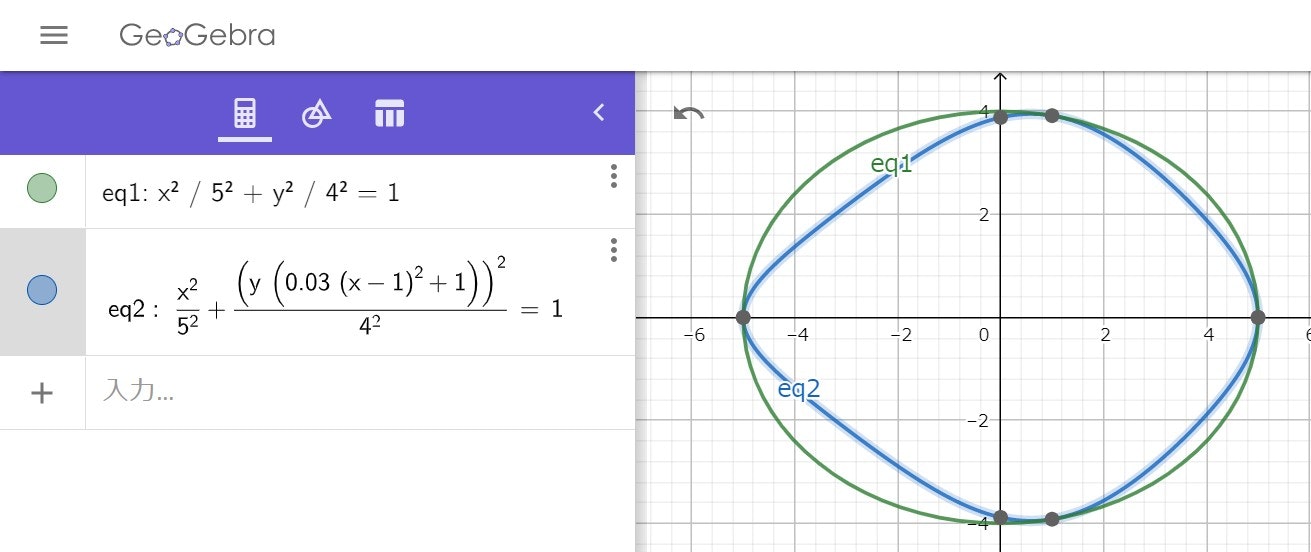

上の図で言えば、青色の閉曲線が押しつぶされた楕円です。
その押し潰す割合(ここではy_scalefactorと名付けました)には二次関数を採用しています。
また、上の図では行っていませんが、二次関数の軸を移動させる部分でyの符号をかけてやれば、x軸非対称にすることが出来ます。そうすることでよりポテトらしさが追求できると考えました。
コードの実行
1/3 曲面群の作成

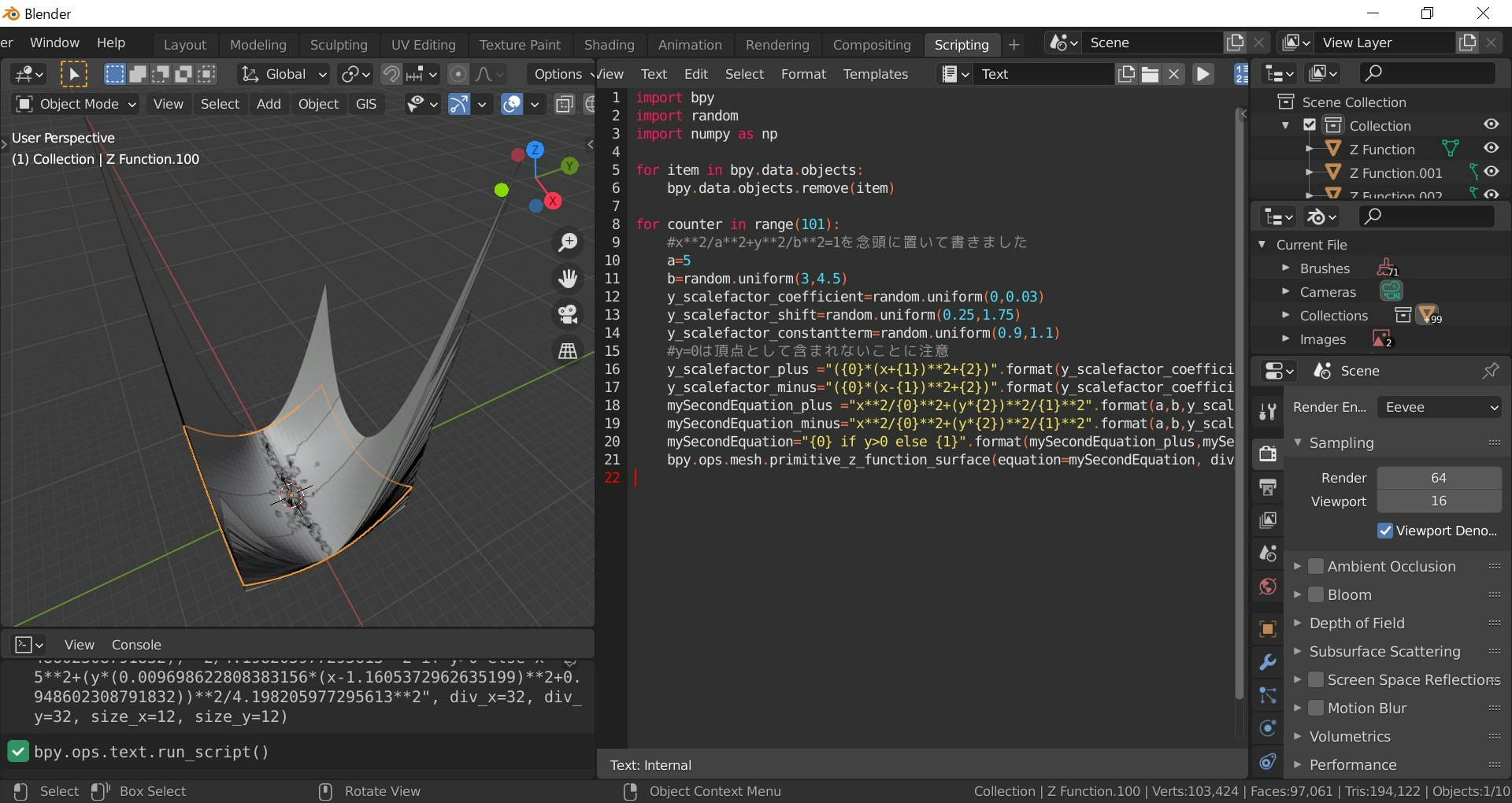

math functionには残念ながら二次曲面を表示する機能がない(あるいは私が見つけられていない)ので、再びz math funcionを用いて先のような曲面群を生成し、その後z=1の平面で切り、それをsolidifyすることで型を作っていきます。
import bpy
import random
for item in bpy.data.objects:
bpy.data.objects.remove(item)
for counter in range(101):
#x**2/a**2+y**2/b**2=1を念頭に置いて書きました
a=5
b=random.uniform(3,4.5)
y_scalefactor_coefficient=random.uniform(0,0.03)
y_scalefactor_shift=random.uniform(0.25,1.75)
y_scalefactor_constantterm=random.uniform(0.9,1.1)
#y=0は頂点として含まれないことに注意
y_scalefactor_plus ="({0}*(x+{1})**2+{2})".format(y_scalefactor_coefficient,y_scalefactor_shift,y_scalefactor_constantterm)
y_scalefactor_minus="({0}*(x-{1})**2+{2})".format(y_scalefactor_coefficient,y_scalefactor_shift,y_scalefactor_constantterm)
mySecondEquation_plus ="x**2/{0}**2+(y*{2})**2/{1}**2".format(a,b,y_scalefactor_plus)
mySecondEquation_minus="x**2/{0}**2+(y*{2})**2/{1}**2".format(a,b,y_scalefactor_minus)
mySecondEquation="{0} if y>0 else {1}".format(mySecondEquation_plus,mySecondEquation_minus)
bpy.ops.mesh.primitive_z_function_surface(equation=mySecondEquation, div_x=32, div_y=32, size_x=10+2, size_y=10+2)
2/3 閉曲線の作成
ここではcopy attributesというaddonや、ctrl+Aで出てくるApplyのVisual Geometry to Meshという機能を使って一括にbooleanを設定、適用していきます。後者の機能に関してはややマイナーかも知れませんが、非常に便利です。
3/3 型の作成
最後にsolidifyで柱体にし、
import bpy
for i in range(100):
bpy.ops.object.select_all(action='DESELECT')
obj=bpy.data.objects['Z Function.{:0=3}'.format(i+1)]
bpy.context.view_layer.objects.active = obj
bpy.ops.object.editmode_toggle()
bpy.ops.mesh.select_all(action='SELECT')
bpy.ops.mesh.solidify(thickness=20)
bpy.ops.mesh.select_all(action='SELECT')
bpy.ops.transform.translate(value=(0, 0, 10))
bpy.ops.object.editmode_toggle()

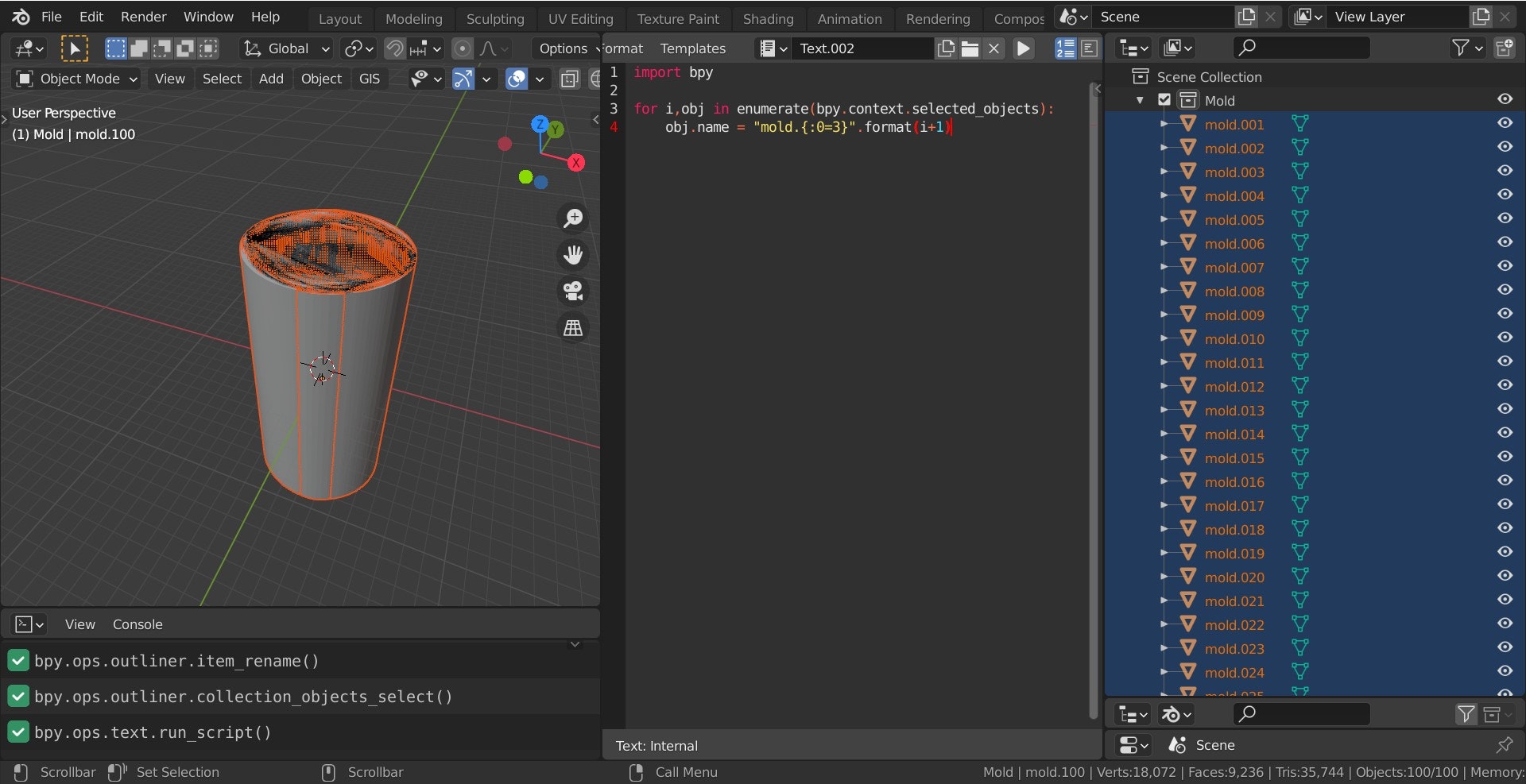

名前を変更して終了です。
import bpy
for i,obj in enumerate(bpy.context.selected_objects):
obj.name = "mold.{:0=3}".format(i+1)
これでMoldという名前の、型を集めたcollectionが出来ました。
STEP3 ポテトの切り抜き
ここまでくればあと一息です。今までに作成したpotato surfaceとMoldの二つのcollectionを新しいBlenderファイルにappendし、boolean modifierで切り抜いていきます。
1/2 下準備
potato surface内のオブジェクトを軽く位置をずらしておきます。そうすることで、切り抜きによりランダムさが加わります。

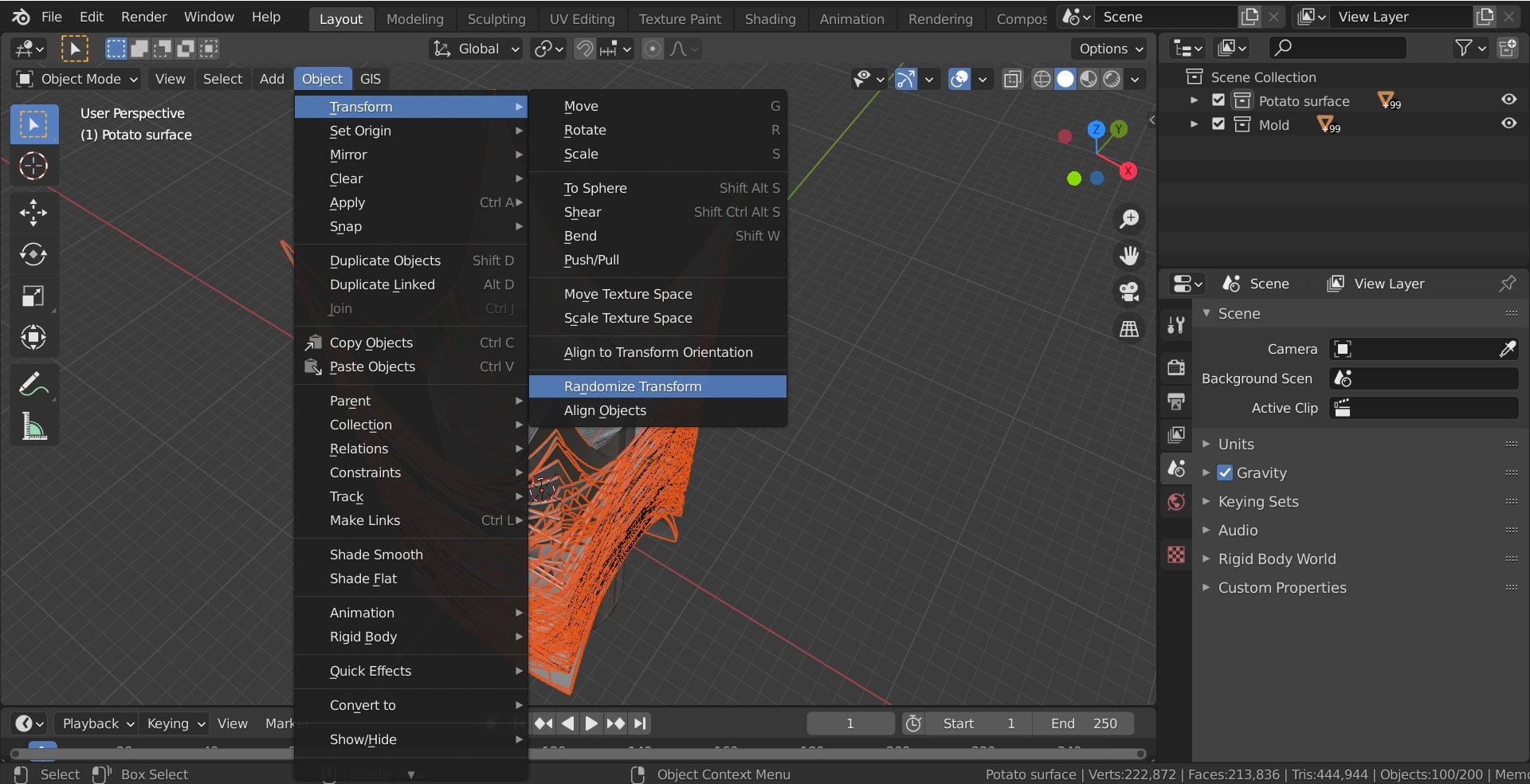

これもややマイナーかも知れませんが、(世間的相場を知らないので何とも言えないのですが……)Randomize Transformでそれを実現します。
2/2 切り抜き
最後の工程です。切り抜いていきます。
import bpy
for i in range(100):
bpy.ops.object.select_all(action='DESELECT')
obj=bpy.data.objects['Z Function.{:0=3}'.format(i+1)] #ポテト曲面を選択し
bpy.context.view_layer.objects.active = obj
bpy.ops.object.modifier_add(type='BOOLEAN') #boolean modifierをつけて
bpy.context.object.modifiers["Boolean"].operation = 'INTERSECT'
bpy.context.object.modifiers["Boolean"].object = bpy.data.objects["mold.{:0=3}".format(i+1)] #型を指定し
bpy.ops.object.modifier_apply(modifier="Boolean") #適用していきます。
これを実行します。
上手く出来たでしょうか?

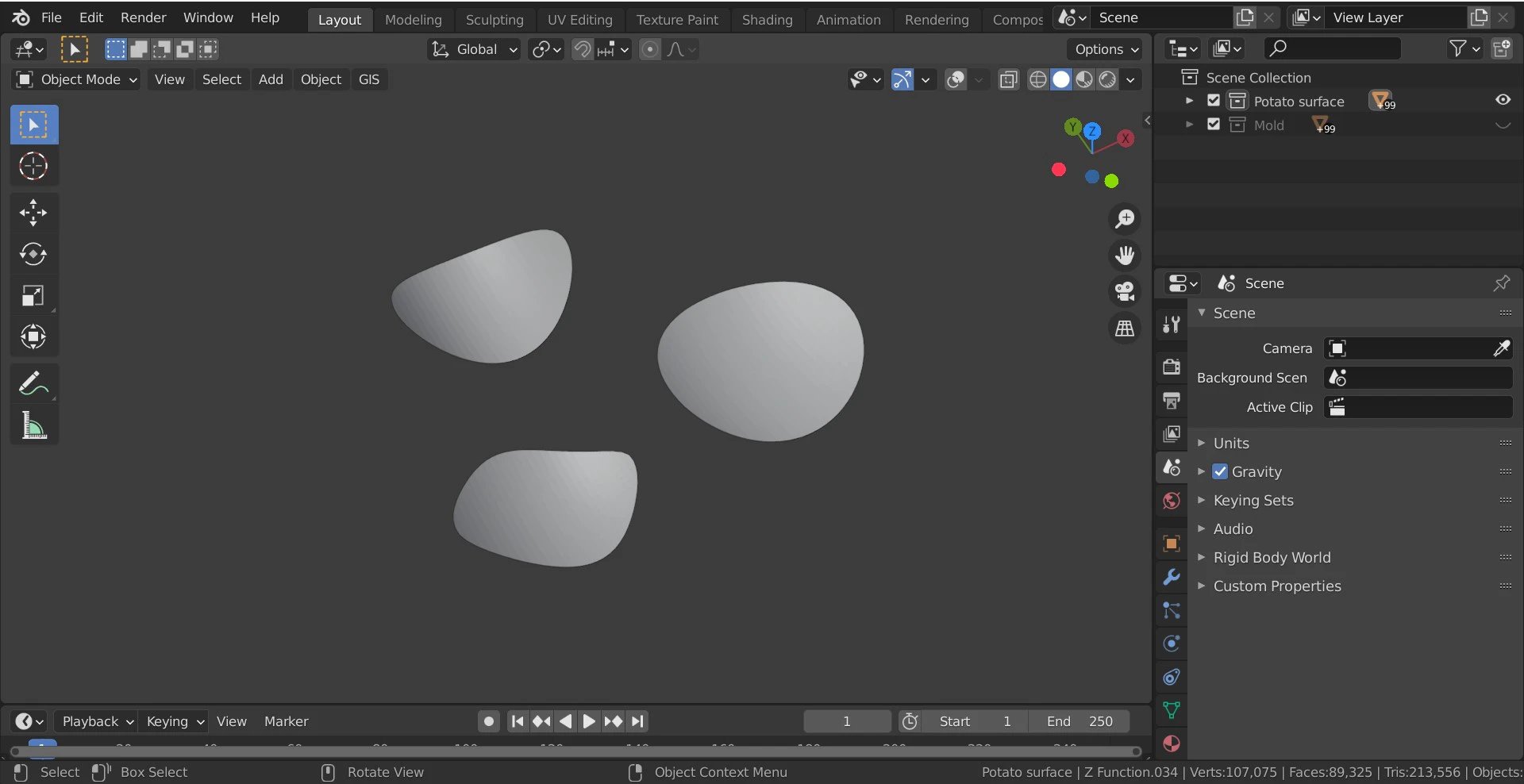

moldを全て非表示にして、Randomize Transformでポテトを見やすく配置します
すると、おお! ポテチらしきものが!!!
ただ数値設定をミスっていたせいでやや丸まりすぎなので、z方向に0.4倍してやって、、、
かなりポテチらしき形を有していませんか? 私は満足です。
作品の完成へ
最後に仕上げとして作品にしていきます。
Blenderから来た方だけ覗いていただければ結構です。
仕上げの手順
shade smoothを掛けてauto smoothを有効にします。ポテチ100枚だと私のパソコンのスペックではきついので、50枚に減らし、z軸方向に散らします。(この時同時に回転とサイズもランダマイズさせました) 机と皿を適当にモデリングし、それらにはrigid bodyのpassiveを、ポテチにはactiveを付与します。 Meshで物理演算をするとfpsが0.3辺りまで落ちてしまったので(スペックによるとは思いますが)convex hullでcollisionは妥協し、上からポテチを皿に散らします。 いい感じのタイミングで時間を止め、一度fbxで出力し、再度読み込むことで意図しない方向に跳ねたポテチを除きます。 最後にマテリアル設定とコンポジット設定を変えて出力して完成です。マテリアルは以下の通りです。(ColorRampでビミョーに焦げ目をつけたのがこだわりポイントです)
コンポジットは以下の通りです。(と言ってもただカラーバランスいじっただけですが)
ご覧いただきありがとうございました。
Blenderを知らずにPythonからこの記事に来た方も、もしいらっしゃれば、Pythonってこんなこともできるんだなー、と楽しんでもらえていれば何よりです。
追記(Geometry Node)
この記事を書いて一年以上が経過した現在でも、時々LGTMをしてくださる方がいらっしゃって、ありがたい限りです。 そんな訳で、情報のアップデートが必要かと思い、簡単にですがGeometry Nodeに関する追記をさせて頂きました。
Geometry Nodeは主にBlender3.0から追加された新機能で、これまでadd-onやPythonに頼らなければ少し厳しい、といった操作もより簡単にできるようになりました。
今回紹介した数式による曲面の生成もその一つです。

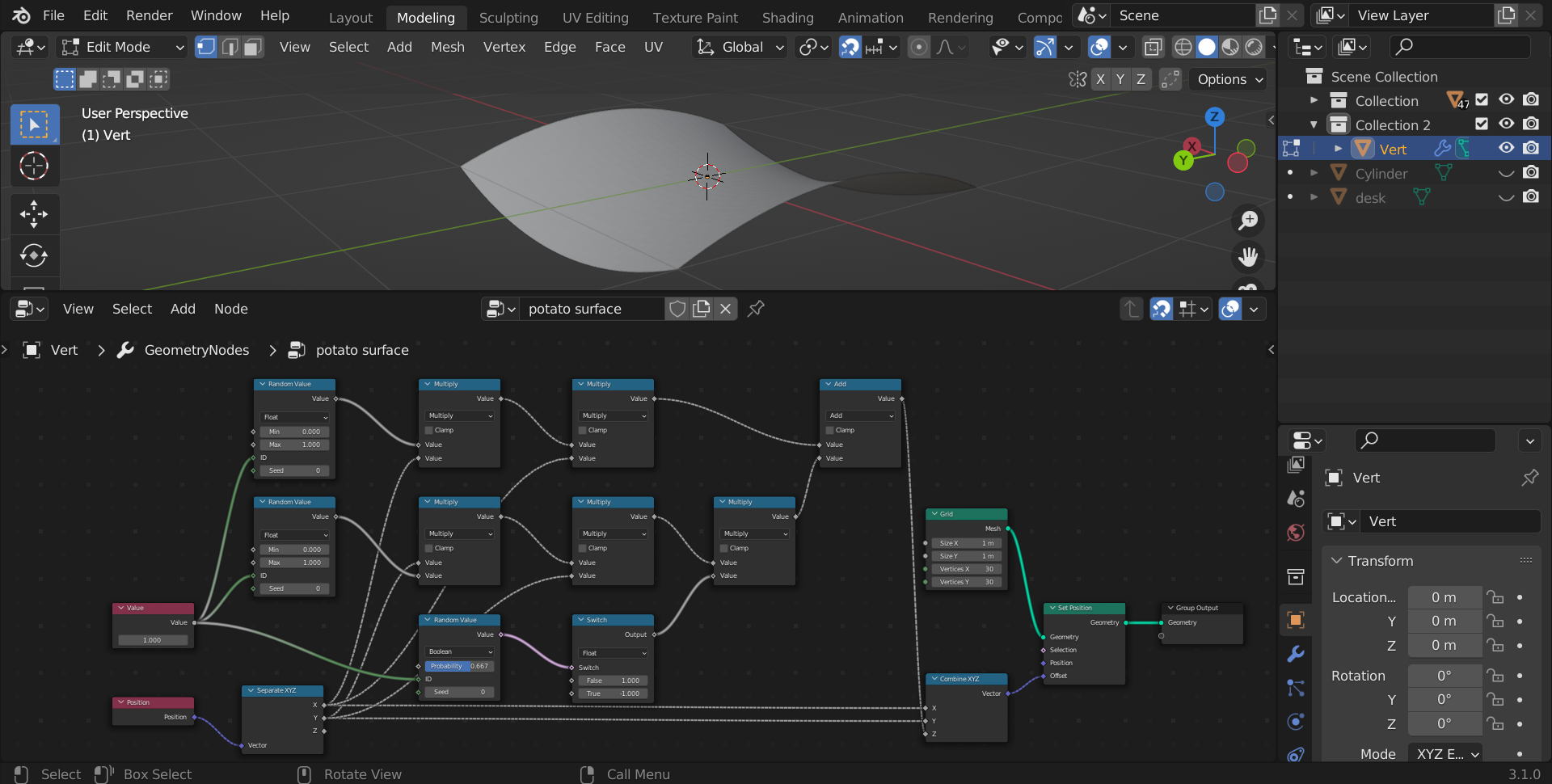

以下にpotato surfaceを作成する部分だけではありますが、Geometry Nodeを用いた例をご紹介します。
基本的にはこのStackExchangeの記事と同じことをしているだけですが、$z=x^2-y^2$という操作が、Mesh PrimitivesのGrid、そしてVectorのSeparate XYZとCombine XYZによって実現可能です。
具体的には先述のコードの、この部分に対応しています。係数は都合上少し変えています。
x_coefficient=random.uniform(0,0.3) #xの係数を0から0.3までの範囲で選びます
y_coefficient=random.uniform(0,0.3) #yの係数を0から0.3までの範囲で選びます
sign=random.choice(["+","-","-"]) #符号を決めます 今回は1対2の割合で鞍点を持つもの(-)を採用します
myEquation="{0}*x**2{2}{1}*y**2".format(x_coefficient,y_coefficient,sign)
Blender、本当に便利になりましたね……。何だか感慨深いです。
Geometry Nodeを用いた作例は、ネット上で他にも沢山あるので、興味のある方はネットで調べて頂ければ、面白いものがたくさん見つかるかと思います。
ご参考になれば(・ω・)ノ
