OutSystemsにUML手法を導入

Last updated at Posted at 2022-05-29

Ⅰ. OutSystemsの紹介

OutSystemsとは
・ローコード開発プラットフォーム
・多様なアプリケーションが素早く作成できる
・様々なデバイス向けに作成できる
・システム設計情報やソースコードが自動生成できる

Ⅱ. 必要なUML知識

1.四つの道具(UMLの道具は10種類以上がある)
・ユーズケース図
・アクティビティ図
・シーケンス図
・クラス図

2. ドメインモデリング
システムに関する業務知識(ドメイン)を簡潔に整理(要約・モデル化)し、その関係性がわかるようにすること

3.ロバストネス図
基本的にUMLコミュニケーション/コラボレーション図を単純化したもの
・アクター
・バウンダリ
・コントロール
・エンティティ
・ユースケース

Ⅲ. OutSystemsの開発プロセス


Ⅳ. OutSystemsの開発フェーズとUMLの開発プロセス

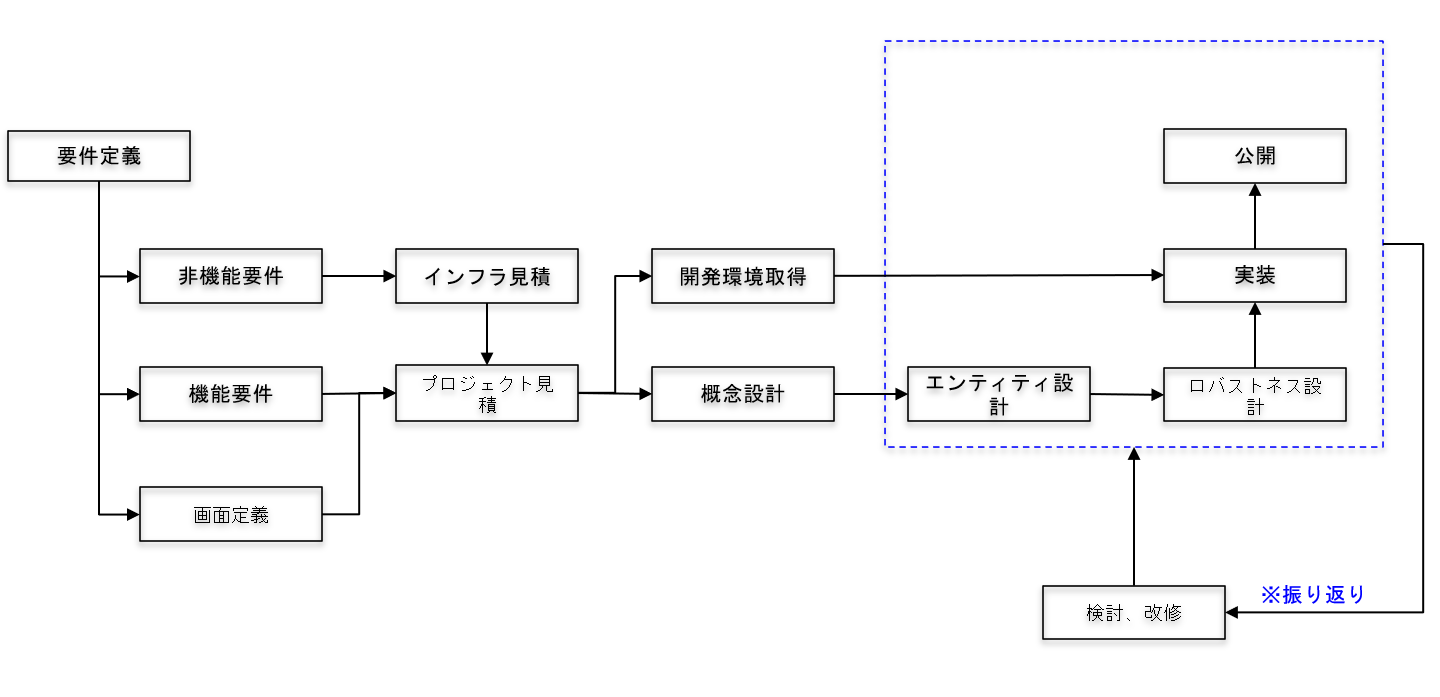

1.OutSystemsの開発フェーズ

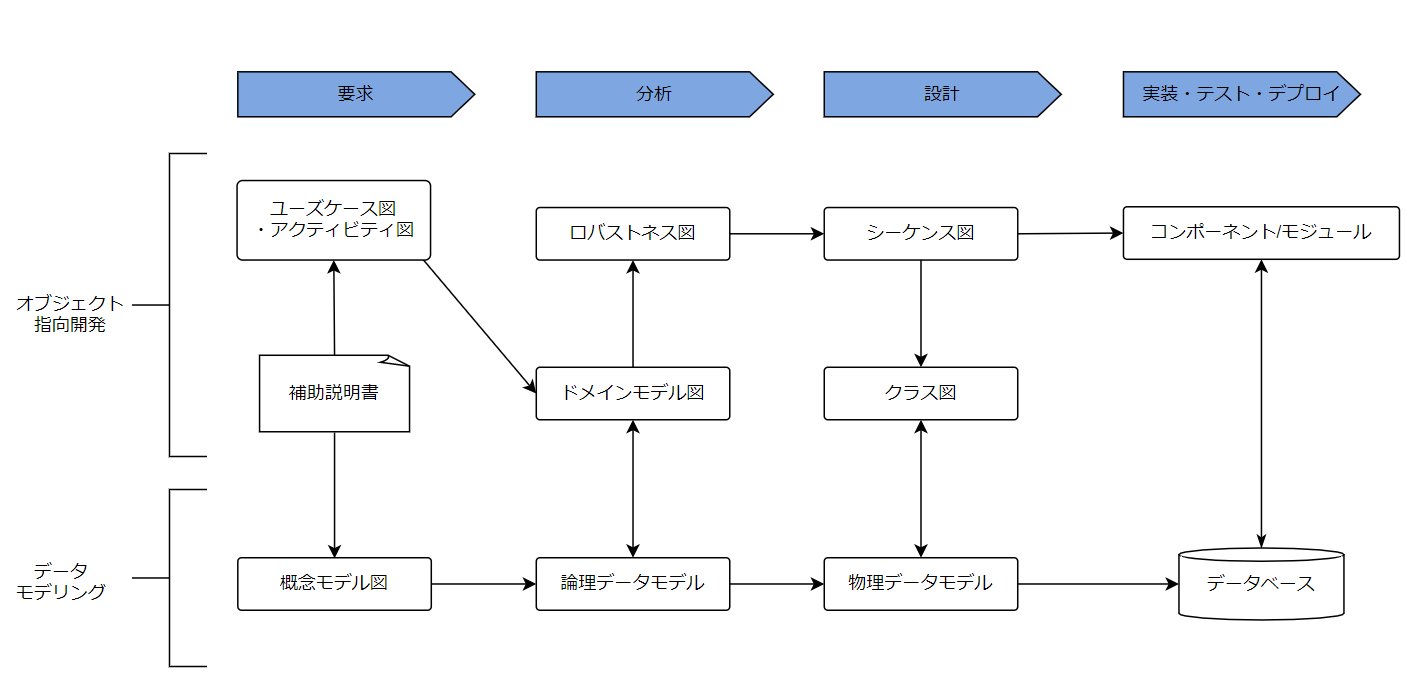

2.UMLの開発プロセス

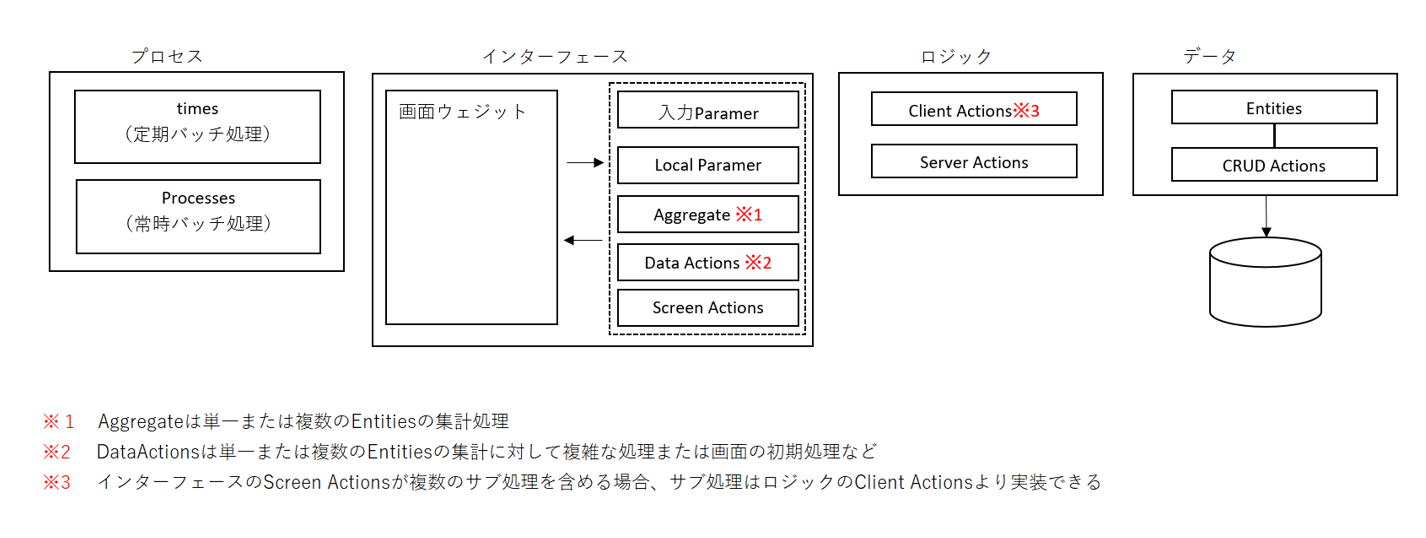

3.OutSystemsの開発フェーズとUMLの開発プロセスの対応関係

全体
ドメインモデリング
ロバストネス図
プロセス
初心者は使わないでもいい
インターフェース
ユーズケース図
アクティビティ図
シーケンス図
ロジェック
シーケンス図
データ
クラス図

Ⅴ. 参考文献

ローコード革命|篠田ヒロシ
UMLによる一気通貫DBシステム設計|細川努
