概要
マテリアルで傾斜ベクトルを計算し、テクスチャを使わずにフローマップによる流体表現を行います。
ランタイムで計算を行うので、様々な形状やアクタの回転にも対応できます。
エンジンバージョンは5.4.3を使用しました。
実装
傾斜ベクトルの求め方

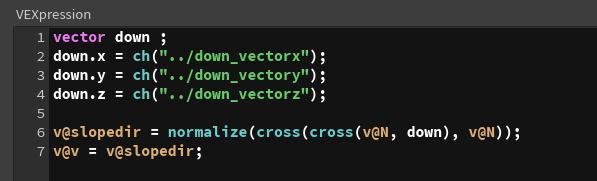

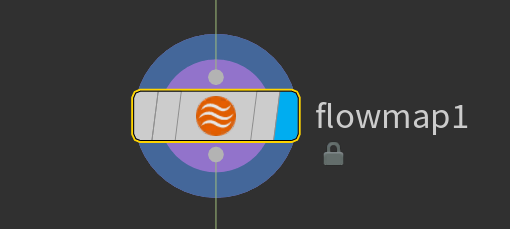

傾斜ベクトルの求め方はHoudiniのSOPノードLabs FlowmapにあるSlopeメソッドを参考にしました。
内部の処理を見ると、法線と下方向のベクトルの外積から従法線を出し、更に従法線と法線の外積で傾斜ベクトルを計算しています。

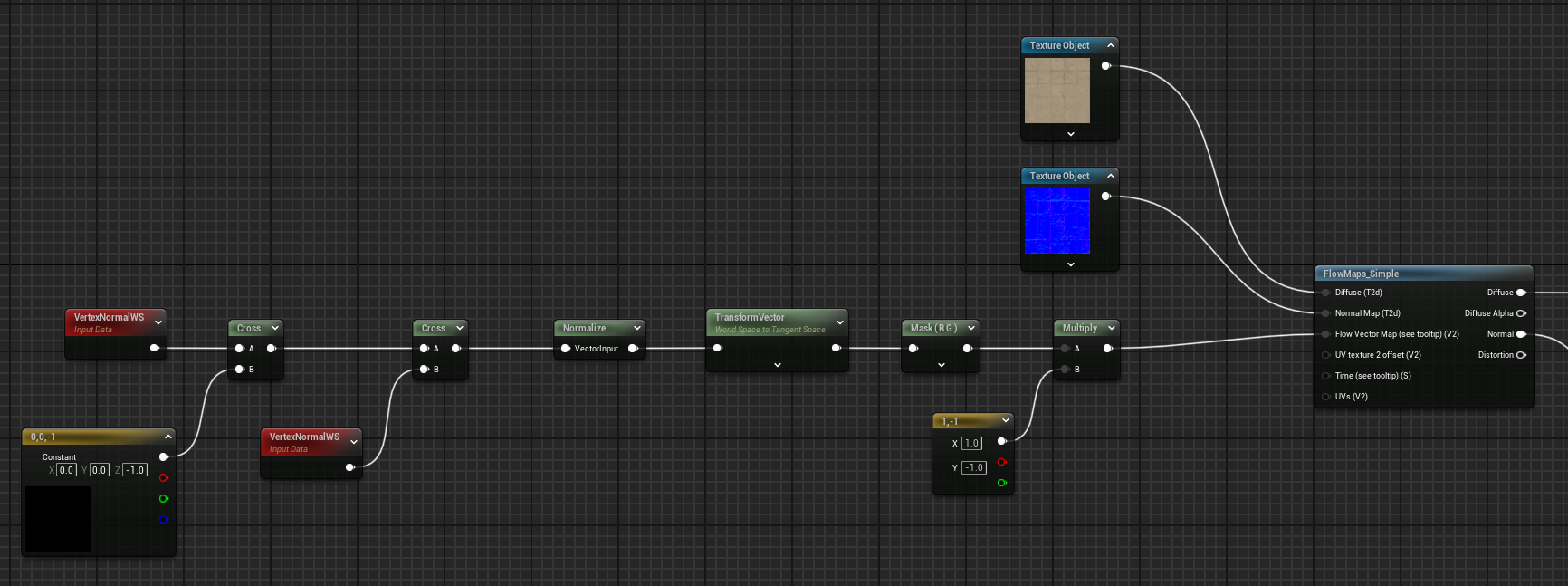

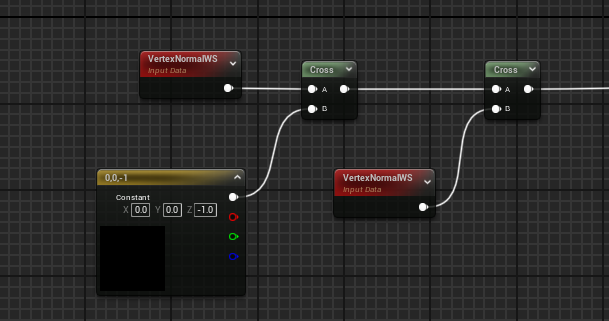

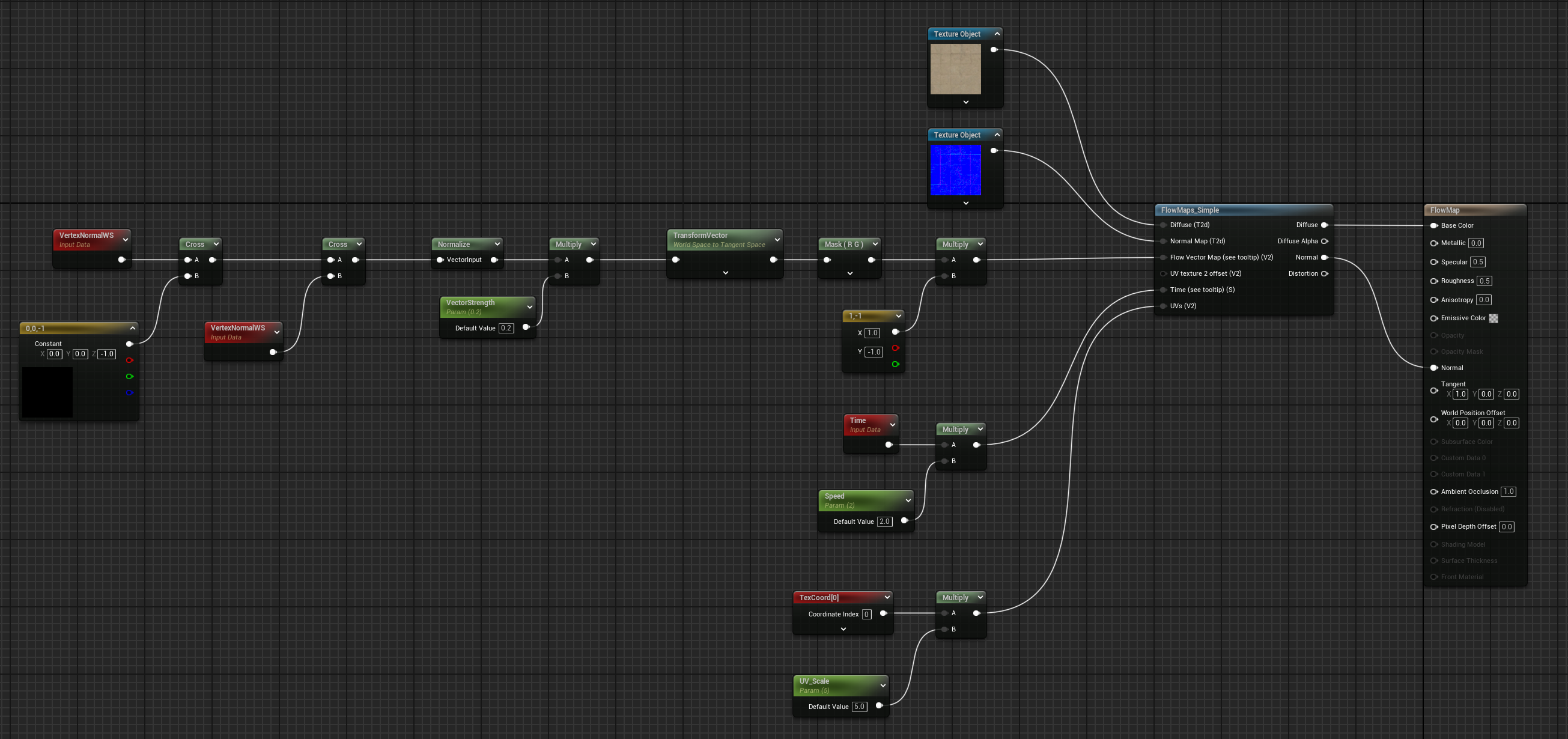

同じ処理をUEのマテリアルで再現すると以下のような感じになります。
Normalizeするかどうかはお好みで。

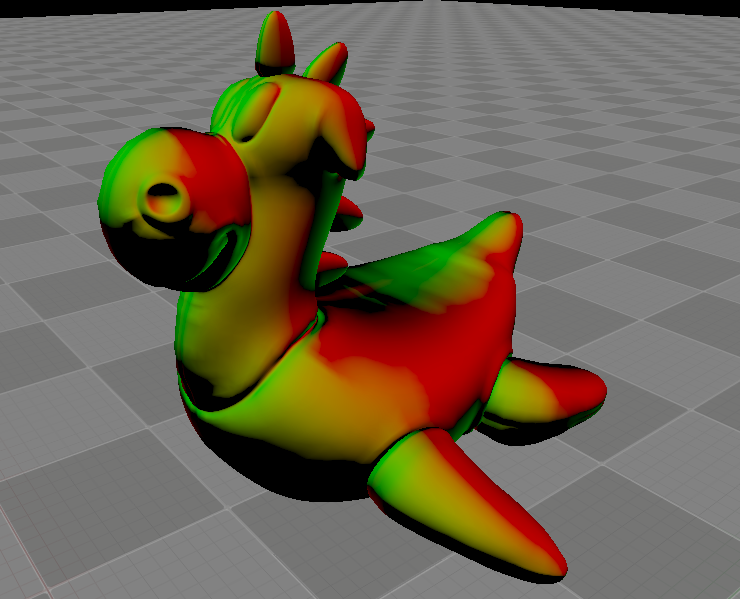

XYだけの値に見えますが、傾斜ベクトルは上を向くことがないのでZチャンネルにはマイナスの値が入っており、ちゃんとワールド空間のベクトルになっています。
Flow Map

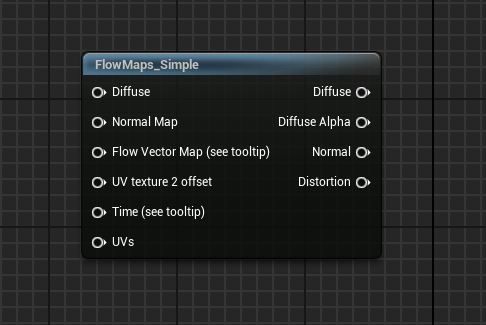

マテリアルでは便利なFlow Map関数がいくつか用意されていますが、今回はFlowMaps_Simpleを使用します。
Diffuse、もしくはNormal MapインプットにFlow Mapで歪ませるテクスチャオブジェクトを刺します。
Flow Vector Mapには先ほど計算した傾斜ベクトルを入力するのですが、本来ここにはテクスチャのFlow Mapを入力するため、計算したベクトルをワールド空間からタンジェント空間に変換します。

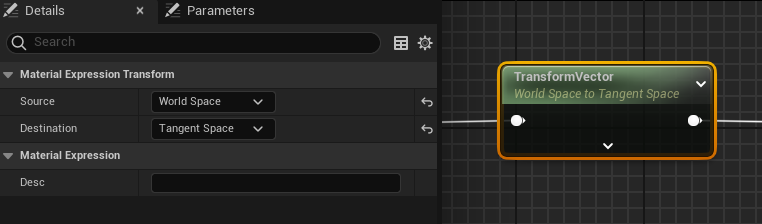

Transformノードを挟み、ノードのDetailsからSourceをWorld Space、DestinationをTangent Spaceに設定します。
出力される値がRGBなのでMaskノードでRGに変換し、Gチャンネルが逆なので-1を乗算して反転させます。

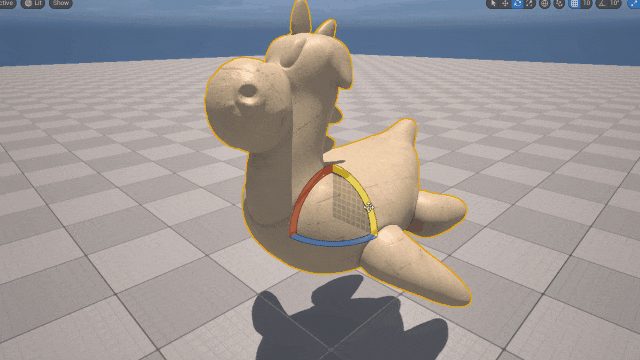

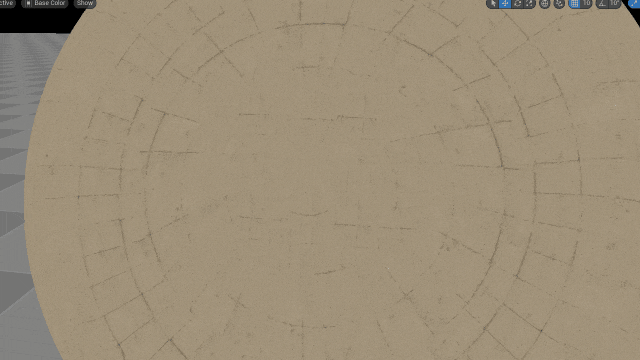

UVのスケールやスピードの調整、ベクトルの大きさをお好みで調整するといい感じになります。
制限
- メッシュの法線が正しい方向を向いていることが前提になります
- 法線の再計算を行わないWorld Position Offset後は正確な傾斜を計算できません

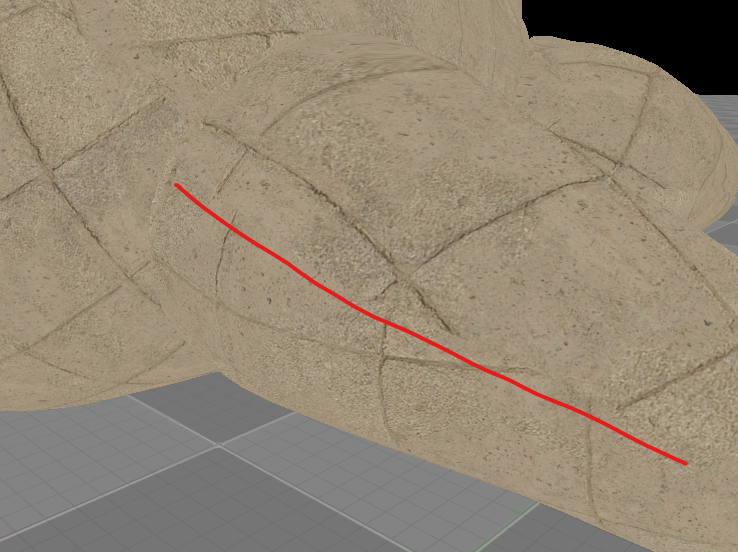

- タンジェント空間での計算なのでUVシームによってテクスチャの切れ目が発生します
- UVアイランド毎のスケールの違いなどによって流れる速度や見え方が変わります
