「C#でSoundCloudライクな波形を表示する音楽プレーヤ」を ~~勝手に~~ バージョンアップしてみる

Last updated at Posted at 2024-06-27

前書き

以前、@siy1121さんがNAudioライブラリを使って「C#でSoundCloudライクな波形を表示する音楽プレーヤを作ってみる」と言う記事を書かれました。私はこの記事を参考に「語学学習用アプリの開発」を作りました。
しかし時間の経過とともにNAudio(ver2.x)がマルチプラットフォーム対応になり、特に音声波形をレンダリングするNAudio.WaveFormRendererの仕様が変更になました。またNAudio(ver1.9)は、.NetFramewark4.0で動いていたようで、これが既にサポート外になっており、win11環境では簡単に開発できなくなりました（特別なイントール方法があるようですが、面倒臭そう）。
私の作った語学学習用アプリの開発は、既に３，４年前に作ったもので、その間Androidをやったりjavaをやったり、pythonをやったりするうちに、C#ほぼ忘れてしまいました。そこでC#やNAudioを思い出すために、「C#でSoundCloudライクな波形を表示する音楽プレーヤ」をバージョンアップしてみます。

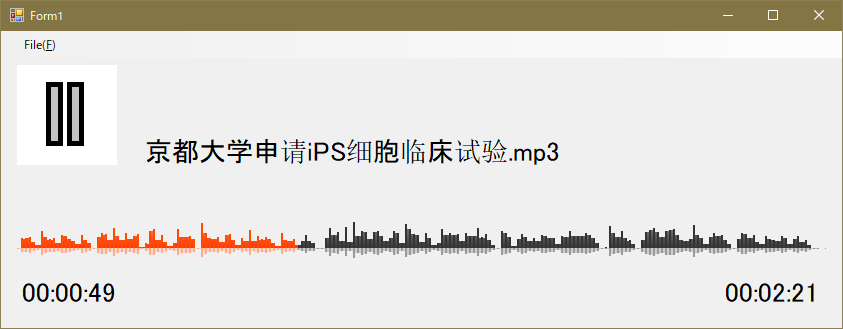

こんなものができます

（原作者のUIの方がかっこいいです）

C#で音声ファイルを扱う

次のライブラリを使います

NAudio
NAudio.WaveFormRenderer

準備

  • C#プロジェクト
    Windowsフォームアプリケーション（.NET Framework 4.7.2）
  • NAudioとNAudio.WaveFormRendererのインストール
    ともにNuGetからインストールできます。
    私の使っているバージョンは
    NAudio(Ver.2.2.1)
    NAudio.WaveFormRenderer(Ver.2.0.0)

UI部分

UI部分の作り方は、原作を参照してください。丁寧に記述されています。

ソースコード

改変箇所

改変した箇所は次のとおりです。
WaveFormRendererのインスタンスのパラメータにWaveStreamを代入する箇所です(もともとはファイルパスを入れていた)。

        private void openOToolStripMenuItem_Click(object sender, EventArgs e)
        {
            ＜省略＞
                ///////////////////////////////////////////////// ここから /////////////////////////////////////////////////////////////////
                using (var audioFile_rend1 = new AudioFileReader(filePath))
                {
                    pictureBox1.BackgroundImage = renderer.Render(audioFile_rend1, averagePeakProvider, soundCloudDarkBlocks);
                }

                using(var audioFile_rend2 = new AudioFileReader(filePath))
                {
                    pictureBox2.BackgroundImage = renderer.Render(audioFile_rend2, averagePeakProvider, soundCloudOrangeBlocks);
                    pictureBox2.Width = 0;
                }
                ///////////////////////////////////////////////// ここまで変更 /////////////////////////////////////////////////////////////////
                ///////////////////////////////////////////////// 元々は       /////////////////////////////////////////////////////////////////
                // pictureBox1.BackgroundImage = renderer.Render(filePath, averagePeakProvider, soundCloudDarkBlocks);
                // pictureBox2.BackgroundImage = renderer.Render(filePath, averagePeakProvider, soundCloudOrangeBlocks);
                // pictureBox2.Width = 0;
                ////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
               ＜省略＞
            }
        }

コード全体

ソースコードの全体を以下に示します。

Form1.cs
// オリジナル
// https://qiita.com/siy1121/items/dd06a5e700dcf9543af7
// 作成　@siy1121さん
//
// NAudio.WaveFormRendererが、バージョン2では、より良いクロスプラットフォームサポートのために
// オーディオファイルのファイル名からWaveStreamを使用するように変更されたため、
// その対応するためを変更を行った。
//

using System;
using System.Drawing;
using System.Windows.Forms;
using NAudio.WaveFormRenderer;
using NAudio.Wave;
using System.IO;

namespace WaveFormPlayer
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();

            //イベントの設定　共通にしたいので手動で
            pictureBox1.MouseDown += PictureBox_MouseDown;
            pictureBox2.MouseDown += PictureBox_MouseDown;
            pictureBox1.MouseMove += PictureBox_MouseMove;
            pictureBox2.MouseMove += PictureBox_MouseMove;
            pictureBox1.MouseUp += PictureBox_MouseUp;
            pictureBox2.MouseUp += PictureBox_MouseUp;
        }

        WaveOutEvent outputDevice;
        AudioFileReader audioFile;
        string filePath;//音声ファイルのパス
        int bytePerSec;//一秒あたりのバイト数
        int length;//曲の長さ（秒）
        int position;//再生位置（秒）
        bool mouseDownFlag;//ドラッグ時に使うフラグ　MouseDown中にtrue

        private void openOToolStripMenuItem_Click(object sender, EventArgs e)
        {
            if (openFileDialog1.ShowDialog() == DialogResult.OK)
            {
                filePath = openFileDialog1.FileName;

                //黒い波形の設定
                var soundCloudDarkBlocks = new SoundCloudBlockWaveFormSettings(Color.FromArgb(52, 52, 52), Color.FromArgb(55, 55, 55), Color.FromArgb(154, 154, 154),
                    Color.FromArgb(204, 204, 204));//バーの色の設定

                soundCloudDarkBlocks.Width = pictureBox1.Width;//生成する画像の幅
                soundCloudDarkBlocks.TopHeight = pictureBox1.Height / 4 * 3;//上に伸びるバーの高さ
                soundCloudDarkBlocks.BottomHeight = pictureBox1.Height / 4;//下に伸びるバーの長さ
                soundCloudDarkBlocks.BackgroundColor = Color.Transparent;//生成される画像の背景色　今回は透明
                soundCloudDarkBlocks.PixelsPerPeak = 2;//バーの幅
                //soundCloudDarkBlocks.SpacerPixels = 1;　バーの間に挟まる細いバーの幅

                //オレンジの波形の設定
                var soundCloudOrangeBlocks = new SoundCloudBlockWaveFormSettings(Color.FromArgb(255, 76, 0), Color.FromArgb(255, 52, 2), Color.FromArgb(255, 171, 141),
                     Color.FromArgb(255, 213, 199));

                soundCloudOrangeBlocks.Width = pictureBox1.Width;
                soundCloudOrangeBlocks.TopHeight = pictureBox1.Height / 4 * 3;
                soundCloudOrangeBlocks.BottomHeight = pictureBox1.Height / 4;
                soundCloudOrangeBlocks.BackgroundColor = Color.Transparent;
                soundCloudOrangeBlocks.PixelsPerPeak = 2;

                var renderer = new WaveFormRenderer(); //波形レンダラの生成
                var averagePeakProvider = new AveragePeakProvider(3); //波形レンダラ内部で使用されるもの

                //レンダリングした画像をPictureBoxに設定

                ///////////////////////////////////////////////// ここから /////////////////////////////////////////////////////////////////
                using (var audioFile_rend1 = new AudioFileReader(filePath))
                {
                    pictureBox1.BackgroundImage = renderer.Render(audioFile_rend1, averagePeakProvider, soundCloudDarkBlocks);
                }

                using(var audioFile_rend2 = new AudioFileReader(filePath))
                {
                    pictureBox2.BackgroundImage = renderer.Render(audioFile_rend2, averagePeakProvider, soundCloudOrangeBlocks);
                    pictureBox2.Width = 0;
                }
                ///////////////////////////////////////////////// ここまで変更 /////////////////////////////////////////////////////////////////
                ///////////////////////////////////////////////// 元々は       /////////////////////////////////////////////////////////////////
                // pictureBox1.BackgroundImage = renderer.Render(filePath, averagePeakProvider, soundCloudDarkBlocks);
                // pictureBox2.BackgroundImage = renderer.Render(filePath, averagePeakProvider, soundCloudOrangeBlocks);
                // pictureBox2.Width = 0;
                ////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

                label1.Text = Path.GetFileName(filePath);

                outputDevice = new WaveOutEvent();
                audioFile = new AudioFileReader(filePath);
                outputDevice.Init(audioFile);
                playButton.BackgroundImage = Properties.Resources.play;

            }
        }

        private void playButton_Click(object sender, EventArgs e)
        {
            switch (outputDevice.PlaybackState)
            {
                case PlaybackState.Stopped://ファイルが読み込まれてまだ一度も再生されていない場合
                    //必要な値を求める
                    bytePerSec = audioFile.WaveFormat.BitsPerSample / 8 * audioFile.WaveFormat.SampleRate * audioFile.WaveFormat.Channels;
                    length = (int)audioFile.Length / bytePerSec;

                    label3.Text = new TimeSpan(0, 0, length).ToString();
                    timer1.Enabled = true;

                    outputDevice.Play();
                    playButton.BackgroundImage = Properties.Resources.pause;
                    //Thread.Sleep(200);
                    break;

                case PlaybackState.Paused://一時停止時の場合
                    outputDevice.Play();
                    playButton.BackgroundImage = Properties.Resources.pause;
                    break;

                case PlaybackState.Playing://再生中の場合
                    outputDevice.Pause();
                    playButton.BackgroundImage = Properties.Resources.play;
                    break;
            }
        }

        private void timer1_Tick(object sender, EventArgs e)
        {
            //再生位置（秒）を計算して表示
            position = (int)audioFile.Position / bytePerSec;
            label2.Text = new TimeSpan(0, 0, position).ToString();

            if (!mouseDownFlag)//ドラッグ時に幅を変更するとチカチカするのを防止
                //再生位置からオレンジ波形をすすめる
                pictureBox2.Width = (int)(((double)position / length) * pictureBox1.Width);
        }

        private void PictureBox_MouseDown(object sender, MouseEventArgs e)
        {
            if (audioFile == null) return;
            mouseDownFlag = true;//ドラッグ時のフラグをtrueに
        }

        private void PictureBox_MouseMove(object sender, MouseEventArgs e)
        {
            if (mouseDownFlag) pictureBox2.Width = e.X;//ドラッグ中にオレンジの波形の幅を変更
        }

        private void PictureBox_MouseUp(object sender, MouseEventArgs e)
        {
            if (!mouseDownFlag) return;
            mouseDownFlag = false;

            //ドラッグが終了した場所から曲の再生位置を計算して設定
            audioFile.Position = (int)(((double)e.X / pictureBox1.Width) * audioFile.Length);
        }

    }
}

コーディング上の注意

波形のレンダリングや音声ファイルの再生の際、WaveStreamのインスタンスaudioFileを以下のように共通にすると、音声の再生(outputDevice.play())や、二つ目のレンダリングができなくなりました。（ひとつ目のレンダリングはでき、pictureBox1のイメージは生成され表示された。気持ち的には共通にしたいが、なぜできないのだろう？深堀出来た方、教えてください。）

                //レンダリングした画像をPictureBoxに設定
                audioFile = new AudioFileReader(filePath))   // これを共通にすると動かない
                pictureBox1.BackgroundImage = renderer.Render(audioFile, averagePeakProvider, soundCloudDarkBlocks);
                pictureBox2.BackgroundImage = renderer.Render(audioFile, averagePeakProvider, soundCloudOrangeBlocks);
                pictureBox2.Width = 0;

                outputDevice = new WaveOutEvent();
                // audioFile = new AudioFileReader(filePath);
                outputDevice.Init(audioFile);
                playButton.BackgroundImage = Properties.Resources.play;

このようなわけで、WaveStreamをaudioFile、audioFile_rend1、audioFile_rend2に分けました。

その他ソースコードの動作説明は、原作に丁寧に書かれていますので、参照してください。

処理の流れ
レンダリングの設定
レンダリングする
再生ボタンを押したときの処理
PlaybackState.Stopped (初回再生時)
Timerでの処理
ドラッグしてシークする処理
完成品
描画の内部処理を紐解いてみる

謝辞

NAudioの使い方を教えてくれた本音楽プレーヤとその原作者@siy1121さんに、この場を借りてお礼を申し上げます。
