Scipyのinterpolateで欠損しているデータを補間する

More than 1 year has passed since last update.

はじめに

データを取得したセンサの仕様などによって、本当は連続値であるものを離散値で計測する場合があります。例えば、センサのクロック周波数の仕様や、ストレージの容量節約のために測定を2秒おきにすると、測定値が連続に変化せず、離散的に変化する結果となります。2秒より小さい刻み幅で、例えば1秒の単位でデータを加工したい場合、なんらかの手法で不足しているデータの補間をする必要があります。
今回はScipyのinterpolate.interp1dを使用して補完をしてみます。

参考

手順

次の関数

y = x \ \mathrm{sin}x,

から$x = 1,2,...,10$のときの$y$の値をサンプリングします。これらの点の間の補完を通して、保管の手法を見ていきます。

import matplotlib.pyplot as plt
import numpy as np

def g(x):
    return x*np.sin(2*x)

x = np.linspace(0, 10, num=11)
y = g(x)
plt.plot(x, y, 'o')
plt.grid(True)

# 比較のためのグラフ
u = np.linspace(0, 10, num=101)
v = g(u)
plt.plot(u, v, alpha=0.2)

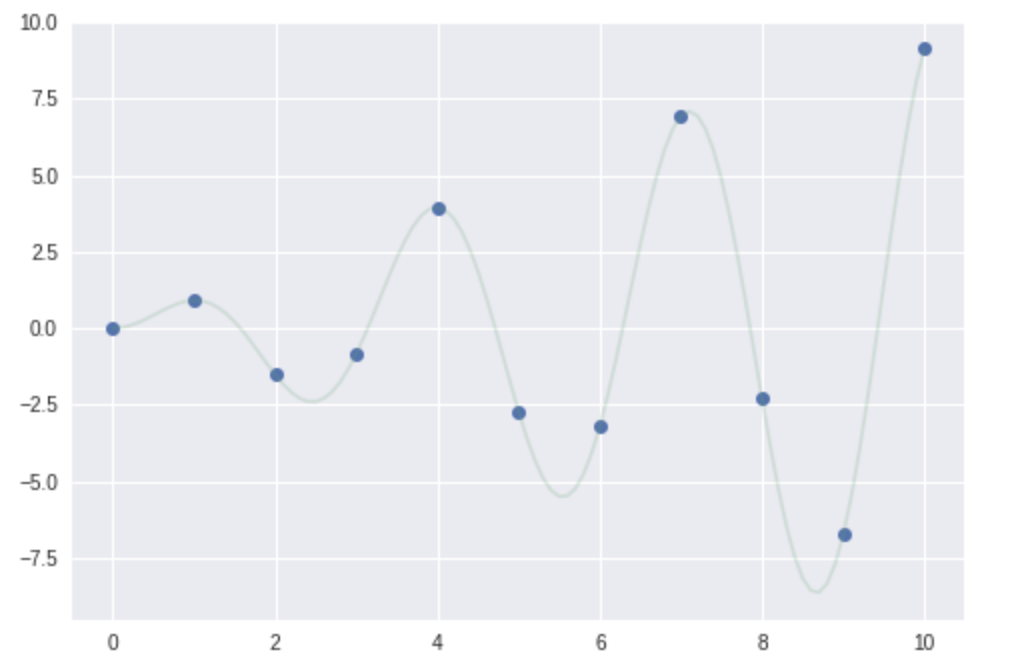

スクリーンショット 2018-12-01 19.20.11.png

線形補完

線形補間は2点のデータを直線(すなわち線形)で結び補完する方法です。データの間隔が小さければ良い近似になりますが、間隔が大きい場合は誤差が大きくなります。

from scipy import interpolate

f = interpolate.interp1d(x, y, kind='linear')
plt.plot(u, f(u),'-')
plt.grid(True)

# 比較のためのグラフ
plt.plot(u, g(u), alpha=0.2)

スクリーンショット 2018-12-01 19.22.33.png

スプライン補間

スプライン補間は、データを短区間に区切って低次の多項式で補完したものです。下記は3次の補完をしました。

f2 = interpolate.interp1d(x, y, kind='cubic')
plt.plot(u, f2(u), '-')
plt.grid(True)

# 比較のためのグラフ
plt.plot(u, g(u), alpha=0.2)

スクリーンショット 2018-12-01 19.29.40.png

その他

kindで補完する方法を選べます。

補完の手法 kind
線形補間 'linear'
スプライン補間 'zero', 'slinear', 'quadratic', 'cubic'
直前の点の値 'previous'
直後の点の値 'next'
一番近い点の値 'nearest'
f3 = interpolate.interp1d(x, y, kind='nearest')
plt.plot(u, f3(u), '-')
plt.grid(True)

# 比較のためのグラフ
plt.plot(u, g(u), alpha=0.2)

スクリーンショット 2018-12-01 19.54.57.png

データの外側の補完

 fill_value='extrapolate'とするとデータの外を補完できますが、もちろん離れれば離れるほど当てはまりは悪くなります。'cubic'の補完では11すら当てはまりません。

f4 = interpolate.interp1d(x, y, 'cubic', fill_value='extrapolate')
z = np.linspace(0, 12, num=121)

plt.plot(z, f4(z), '-')
plt.grid(True)

# 比較のためのグラフ
plt.plot(z, g(z), alpha=0.2)

スクリーンショット 2018-12-01 20.03.27.png

おわりに

データの補完をやってみました。点と点の間で関数が激しく振動しなければ、データ間の補完はそれなりに合っていそうです。しかし、データの範囲外にもこの手法を用いるとただちに破綻します。データの範囲外で外装したい場合は、きちんと予測モデルを構築する必要があります。
