envoy の CORS Filter を試してみた。

概要

公式サイトにおける Sandboxes の CORS Filter を試してみたので、メモがてら記事を投稿します。

検証環境

• macOS - High Sierra 10.13.6

• Docker - 18.06.1-ce

• Docker Machine - 0.15.0

• Docker Compose - 1.22.0

事前準備

envoy のリポジトリをクローンしておく必要があります。

Sandbox の構築

基本的にドキュメント通りです。

ターミナルを2つ起動した後、それぞれのターミナルで次のコマンドを実行します。

ターミナル1

$ docker-machine create --driver virtualbox frontend
$ eval $(docker-machine env frontend)

ターミナル2

$ docker-machine create --driver virtualbox backend
$ eval $(docker-machine env backend)

クローンした envoy リポジトリの examples/cors/frontend ディレクトリと examples/cors/backend ディレクトリに格納されている各 docker-compose.yml からサービスを開始します。

ターミナル1

$ cd envoy/examples/cors/frontend
$ docker-compose up --build -d

ターミナル2

$ cd envoy/examples/cors/backend
$ docker-compose up --build -d

これで Sandbox の構築は完了です。

frontend を通じて backend へリクエストを送信する。

Sandbox を作成すると仮想マシンの IP とサービスへ割り当てられている IP を用いることで frontend のサービスへアクセスできます。

まず、仮想マシンの IP 確認します。

ターミナル1

$ docker-machine ip frontend
192.168.99.100

frontend のアプリ動作に backend の仮想マシンのIPも必要となるため、このタイミングで調べておきます。

ターミナル2

$ docker-machine ip frontend
192.168.99.101

次にサービスへ割り当てられているポートを確認します。

ターミナル1

$ docker ps -a
CONTAINER ID        IMAGE                       COMMAND                  CREATED             STATUS              PORTS                                                     NAMES
897e22a5cec3        frontend_frontend-service   "/bin/sh -c /usr/loc…"   2 hours ago         Up 2hours          80/tcp, 10000/tcp                                         frontend_frontend-service_1
c07e94bee417        frontend_front-envoy        "/docker-entrypoint.…"   2 hours ago         Up 2hours          0.0.0.0:8001->8001/tcp, 10000/tcp, 0.0.0.0:8000->80/tcp   frontend_front-envoy_1

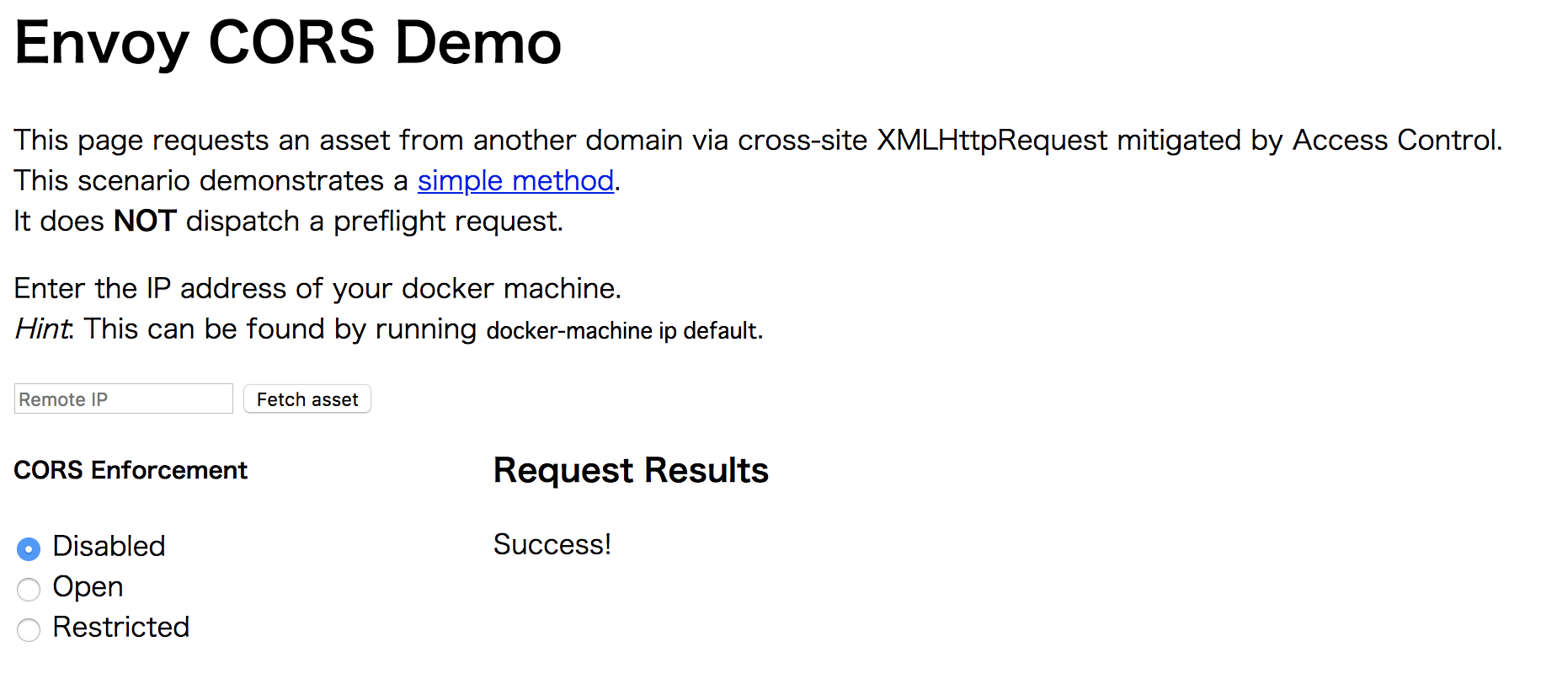

私の環境では frontend アプリのURLは http://192.168.99.100:8000/ となっていたため、ブラウザからアクセスしてみます。すると次のような画面が表示されます。ちなみに 8001 番ポートは envoy の admin へアクセスすることができました。

あとは Remote IP となっている箇所へ backend が動作する仮想マシンの IP を入力した後、Fetch asset を押すだけです。CORS Enforcement を切り替えることにより、CORS Filter が無効な URL、あらゆる　origin　が有効な URL、そして特定の origin のみを許可する URL とリクエストの送信先を切り替えることができます。

curl を用いて backend へリクエストを送信する。

前述の通り、frontend のアプリは backend の URL を切り替えることにより、CORS Filter の設定値が異なる URL へリクエストを送信しています。従って、 curl により直接リクエストを送ることにより、レスポンスヘッダーの内容を確認することも可能です。

backend における各 URL とそれぞれのCORSの設定はenvoyリポジトリの examples/cors/backend/front-envoy.yaml から確認できます。

$ yq -y '.static_resources.listeners[].filter_chains[].filters[].config.route_config' front-envoy.yaml
name: local_route
virtual_hosts:
- name: services
  domains:
  - '*'
  cors:
    allow_origin:
    - '*'
    allow_methods: GET
  routes:
  - match:
      prefix: /cors/open
    route:
      cluster: backend_service
  - match:
      prefix: /cors/disabled
    route:
      cluster: backend_service
      cors:
        enabled: false
  - match:
      prefix: /cors/restricted
    route:
      cluster: backend_service
      cors:
        allow_origin:
        - envoyproxy.io
        allow_methods: GET
  - match:
      prefix: /
    route:
      cluster: backend_service

API ドキュメントから各設定値を確認すると CORS Filter が有効となっているパスは /cors/open　と /cors/restricted であるとわかります。そして CORS Filter が無効となっているパスは /cors/disabled だとわかります。

/cors/open へリクエストを送信してみます。

$ curl -I http://192.168.99.101:8000/cors/open -H 'Origin: https://foo.com'
HTTP/1.1 200 OK
content-type: text/html; charset=utf-8
content-length: 8
server: envoy
date: Fri, 04 Jan 2019 15:04:03 GMT
x-envoy-upstream-service-time: 1
access-control-allow-origin: https://foo.com

レスポンスヘッダへ access-control-allow-origin が付加されていることが確認できました。

次に /cors/disabled へリクエストを送信してみます。

$ curl -I http://192.168.99.101:8000/cors/disabled -H 'Origin: https
://foo.com'
HTTP/1.1 200 OK
content-type: text/html; charset=utf-8
content-length: 8
server: envoy
date: Fri, 04 Jan 2019 15:05:44 GMT
x-envoy-upstream-service-time: 2

レスポンスヘッダへ access-control-allow-origin が付加されていないことが確認できます。
