#目的
ESP32をIoT他に活用したい。
となると電源を引っ張ってくるのではなく、リチウムイオンバッテリーでうごかしたいが、充電をどうするのか。
というところで充電回路の作成にトライする。Qiitaの投稿内容でもない気がするが...
以下のサイトを参考に作成した。
https://denshikousakusenka.jimdofree.com/%E9%9B%BB%E5%AD%90%E9%83%A8%E5%93%81/%E9%9B%BB%E6%BA%90%E9%96%A2%E4%BF%82/mcp73831/
#回路設計
充電IC（MCP73831）は秋月電子で購入する。
http://akizukidenshi.com/catalog/g/gI-13288/
電池はAITENDOで保護回路付（←ここ重要）のものを購入する。
https://www.aitendo.com/product/16085

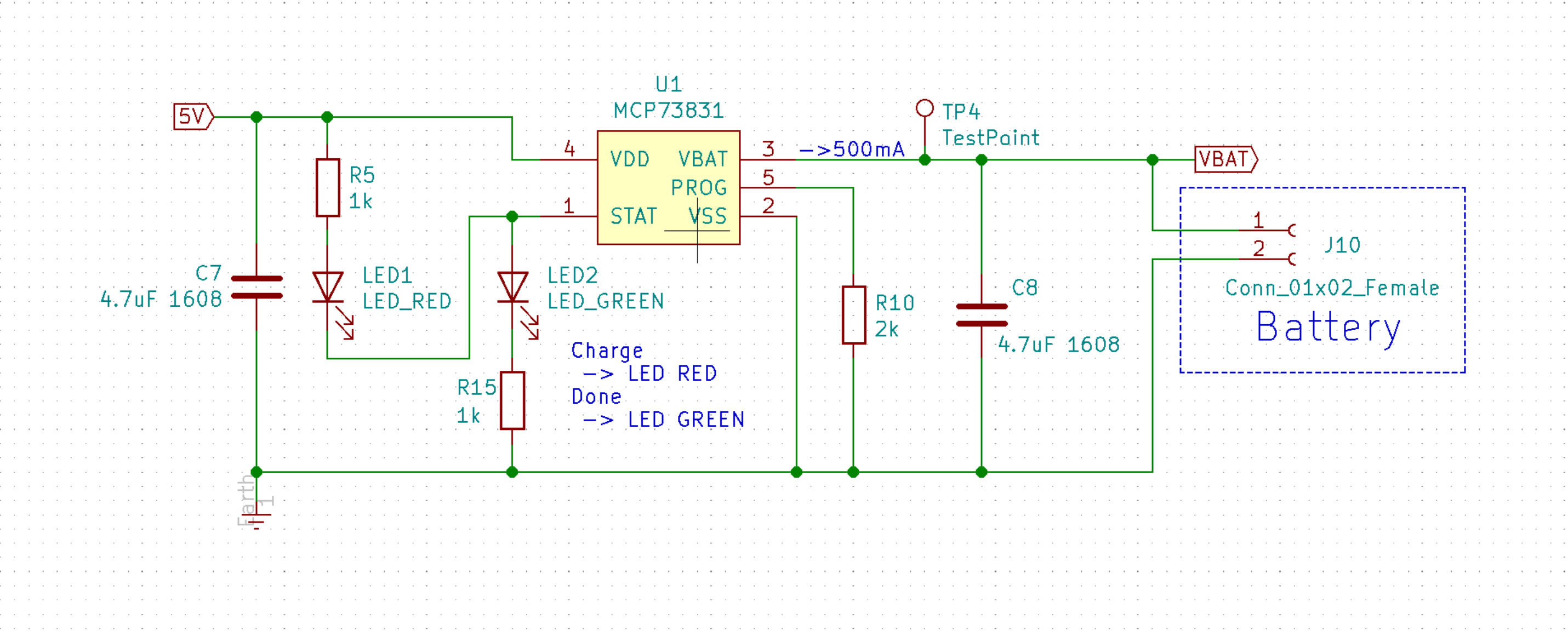

以下のような回路を作成した。
保護回路まで作成すると手間のため、保護回路付きのバッテリーを購入した。
PROGに2kΩをつけると最大充電電流を500ｍAに制限できる。
※ここをオープンか数百kΩの抵抗を付加すると充電を停止できるようだ。
充電中は赤色LED、充電完了すると青色LEDが点くようにしてみた。
5VはUSBから給電する。
コネクタのVBATとGNDを電池に接続する

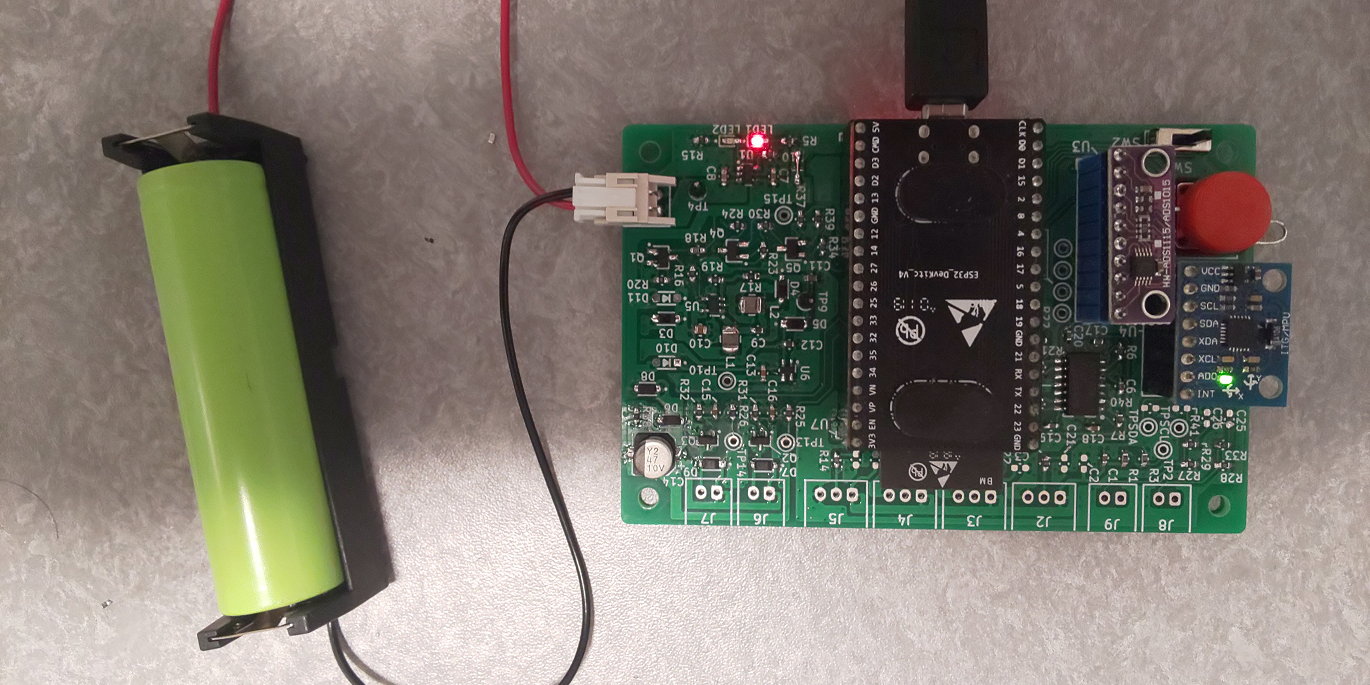

回路のパターン設計、発注、部品実装を行う。ほかにもいろいろ回路を載せているが、充電回路は左上の赤いLEDの周辺にある。
#測定結果
バッテリーに実際に充電を行い。電圧の時間変化を見ていく。
AITENDOで買った2000mAhの電池を放電させ2.7Vまで下げた後、充電回路に接続してみた。
結果は以下の通り、4時間半程度で充電が完了し、青のLEDが光るようになった。

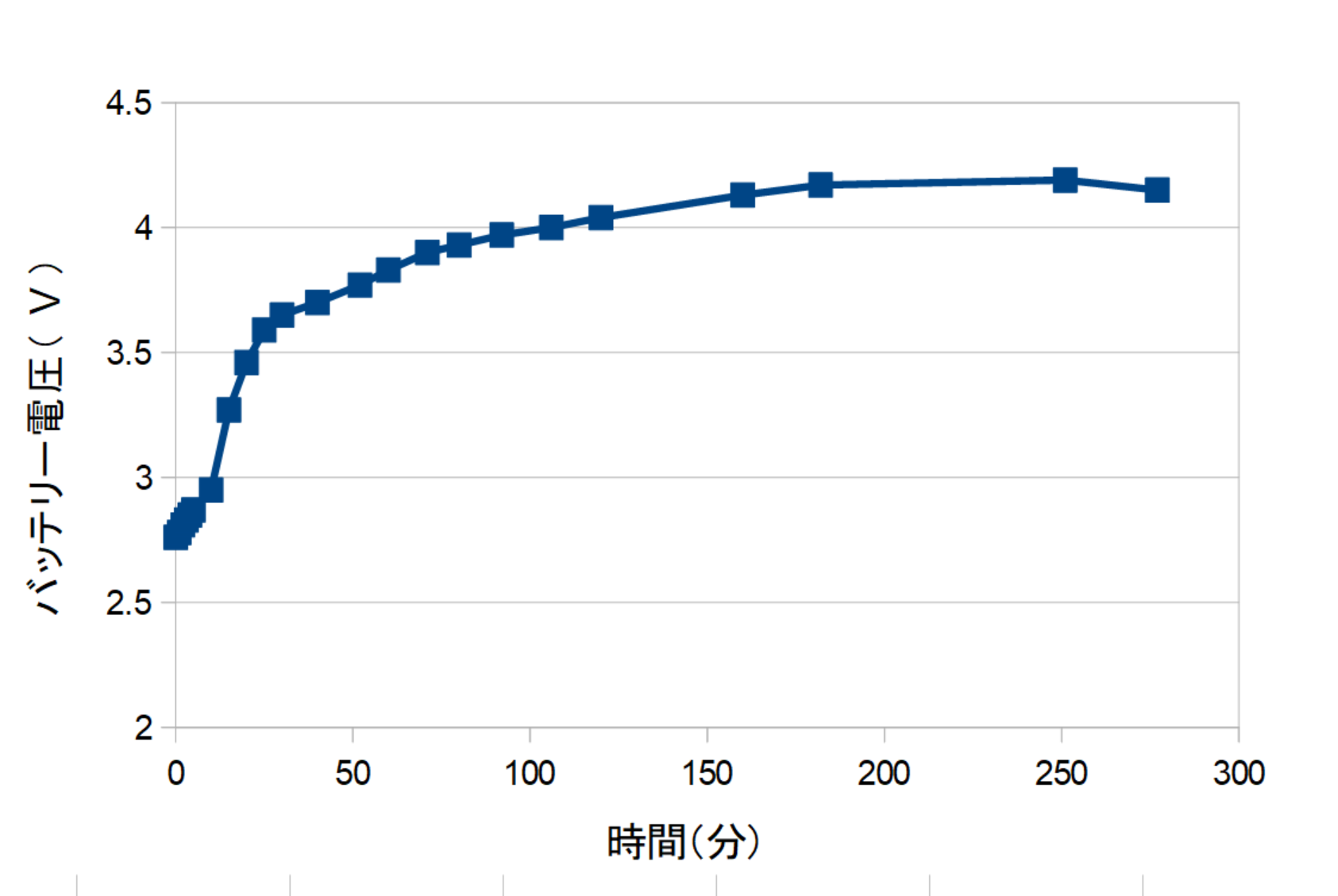

図 充電特性：バッテリー電圧の時間変化

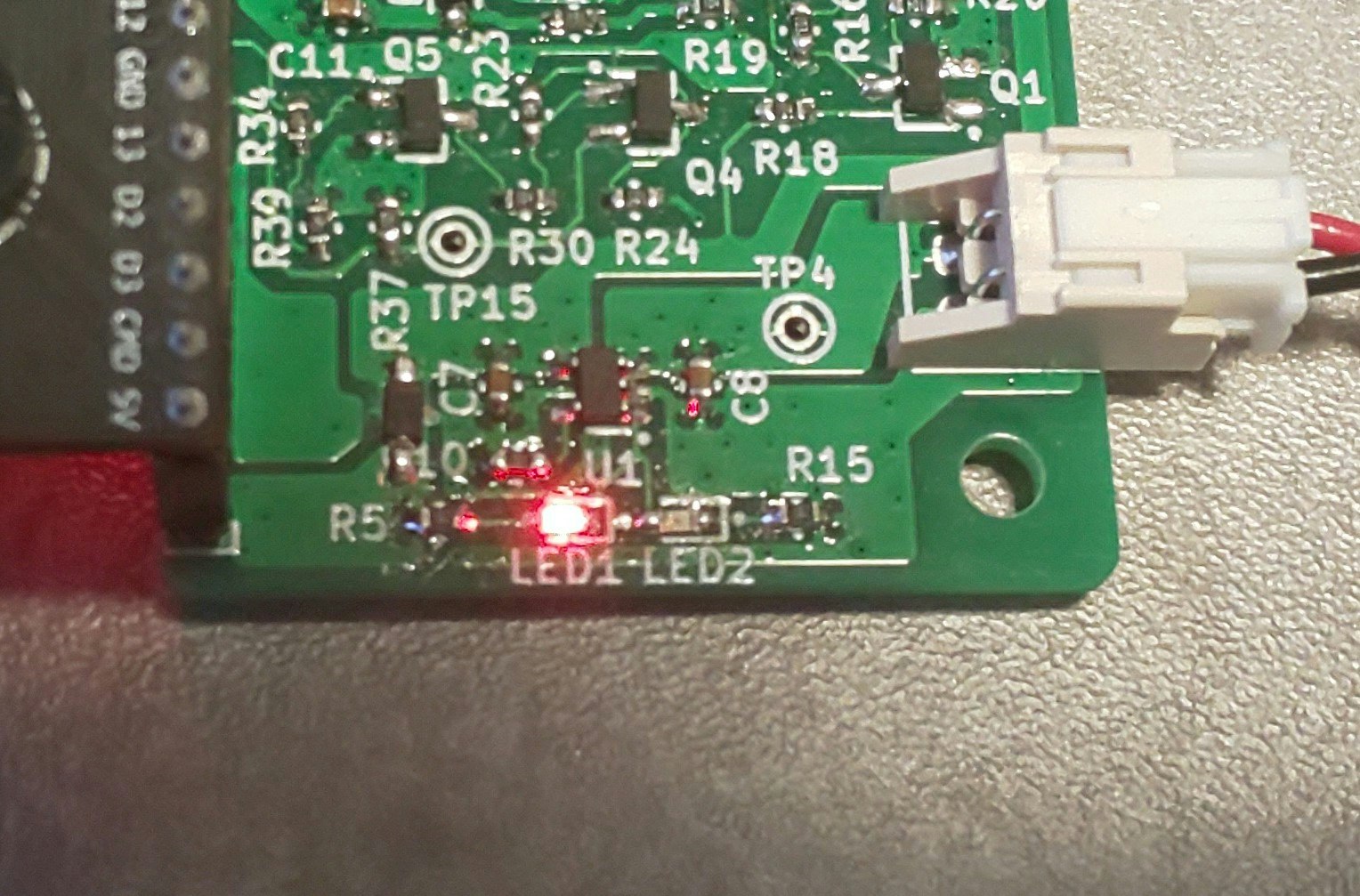

図 回路：充電中なので赤が点灯

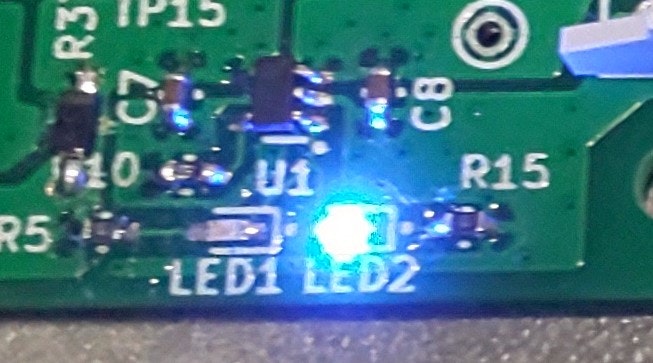

図 回路：充電完了なので青が点灯
以上、まずは充電できて良かった。電池も熱くなってはおらず、まずは何とか今後も使っていけそうだ。
