@gebo(gebo)

Keycloakを使ってSAMLを理解する#1

Last updated at Posted at 2020-01-25

Azure上のCentOSに、Keycloakとサンプルアプリを入れて、SAMLを使ったログインの動作検証を行ったメモです。

#環境

  • Azure
  • CentOS Linux release 7.7.1908 (Core)
  • OpenJDK 1.8.0
  • Apache Maven 3.6.3
  • Keycloak 8.0.1

#システム構成

Untitled Diagram.png

#1.CentOS
##CentOSのセットアップ
Azureに仮想マシンをデプロイします。

項目 設定
仮想マシン名 CentOS7Keycloak
地域 東日本
イメージ CentOS-based 7.7
サイズ Standard B1s(1vcpu,1GiBのメモリ)
認証の種類 パスワード
ユーザー名 gebo
パスワード xxxx
受信ポートを選択 SSH(22)
OSディスクの種類 Standard HDD
タイムゾーン (UTC+09:00)大阪、札幌、東京

Keycloakが使うポート8080を開放します
以下手順です。
[Azule]
→[仮想マシン]
→[CentOS7Keycloak]
→[受信ポートの規則を追加する]
→[受信セキュリティ規則の追加]
→宛先ポート範囲=8080
→追加

##接続確認
CentOSのデプロイが完了したらmac標準のターミナルアプリで接続確認しておきます。

ターミナル
$ssh gebo@x.x.x.x
[Password:xxxx
// これで接続できればOK

##OpenJDKのインストール
CentOSに OpenJDK 1.8.0 をインストールします。
この後、Mavenでビルドするのでdevelも入れます。

// openJDKをインストール
$ sudo yum update -y
$ sudo yum install java-1.8.0-openjdk
$ sudo yum install java-1.8.0-openjdk-devel

// 確認
$ java -version
openjdk version "1.8.0_232"
OpenJDK Runtime Environment (build 1.8.0_232-b09)
OpenJDK 64-Bit Server VM (build 25.232-b09, mixed mode)
$ javac -version
javac 1.8.0_232

#2.Keycloak

##2-1.Keycloakのインストール
CentOSにKeycloakをインストールします。
###ダウンロード
Keycloakはの8.0.1です。
以下サイトのStandalone server distributionをダウンロードして解凍します。
https://www.keycloak.org/downloads.html

// ホームに戻ってから実行
$ cd
$ sudo wget https://downloads.jboss.org/keycloak/8.0.1/keycloak-8.0.1.zip
$ unzip keycloak-8.0.1.zip

###起動確認

// memo:unzipしたkeycloak-8.0.1で実行
$ cd ~/keycloak-8.0.1
$ ./bin/standalone.sh -b 0.0.0.0
// なんだかんだあって
Keycloak 8.0.1 (WildFly Core 10.0.3.Fin$al) started
と出れば起動OK
suzuki_—_gebo_CentOS7Keycloak___keycloak-8_0_1_—_ssh_gebo_52_185_169_82_—_80×24-2.png
  • memo:Keycloakを終了させるにはCtrl+C

ブラウザchromeから
http:xxx.xxx.xx.xxx:8080/auth/
に接続してWelcome画面が出てくればOK。
[You need ... admin user] と警告のようなものが表示されていますが、そこは次対応します。


これ以降はKeycloakが立ち上がっている状態で作業してください。
サービスにしてしまってもいいかと思います。

##2-2.Keycloakの初期設定

  • 管理者ユーザーの追加(admin/admin)
  • HTTP接続許可設定
// memo:unzipしたkeycloak-8.0.1で実行
$ cd ~/keycloak-8.0.1

// Keycloak の管理者ユーザーを作成
$ ./bin/add-user-keycloak.sh -r master -u admin -p admin

// 【重要】
// ここでKeycloakを再起動してください

// 管理者ID（ここではadmin）で認証情報を設定する
$ ./bin/kcadm.sh config credentials --server http://localhost:8080/auth --realm master --user admin
[Enter password:**** ←これはKeycloakの管理者パスワード(admin)

// SSL requiredを「NONE」に変更
$ ./bin/kcadm.sh update realms/master -s sslRequired=NONE
  • Administration Consoleにログイン

ブラウザで
http:xxx.xxx.xx.xxx:8080/auth/
に接続して
Administration Console
Login
できればOK。

Welcome_to_Keycloak-2.png Log_in_to_Keycloak.png Keycloak_Admin_Console.png

##2-3.Keycloakへのロールとユーザー登録
これから使うサンプルアプリ用のデータを登録します。

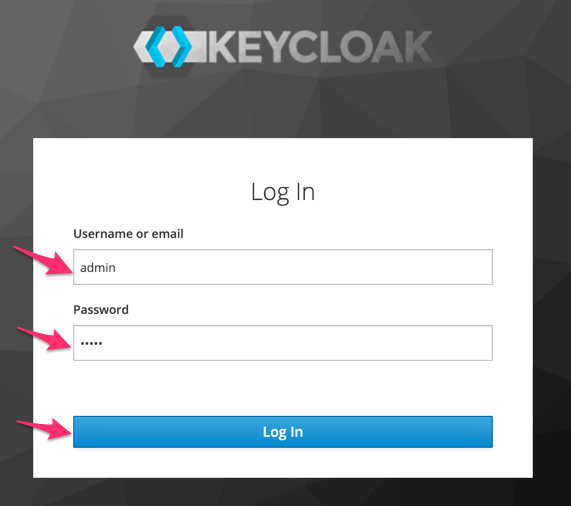

###(1)Administration Consoleにログイン
adminでログインします。

###(2)ロールの登録

  • デフォルトのMasterのレルム①が左メニュに表示されているかと思いますので、Rolesを選択②し、右側のビューから「Add Role」をクリック③します。
  • user Roleを作成します。

###(3)ユーザー登録

  • デフォルトのMasterのレルム①が左メニュに表示されているかと思いますので、Usersを選択②し、右側のビューから「View all users」をクリック③して登録済みユーザーが表示される④ことを確認します。
  • 「Add user」をクリック⑤します。
  • Add user画面でユーザー情報を入力して「save」します。ここではtest1というユーザーを作成しました。

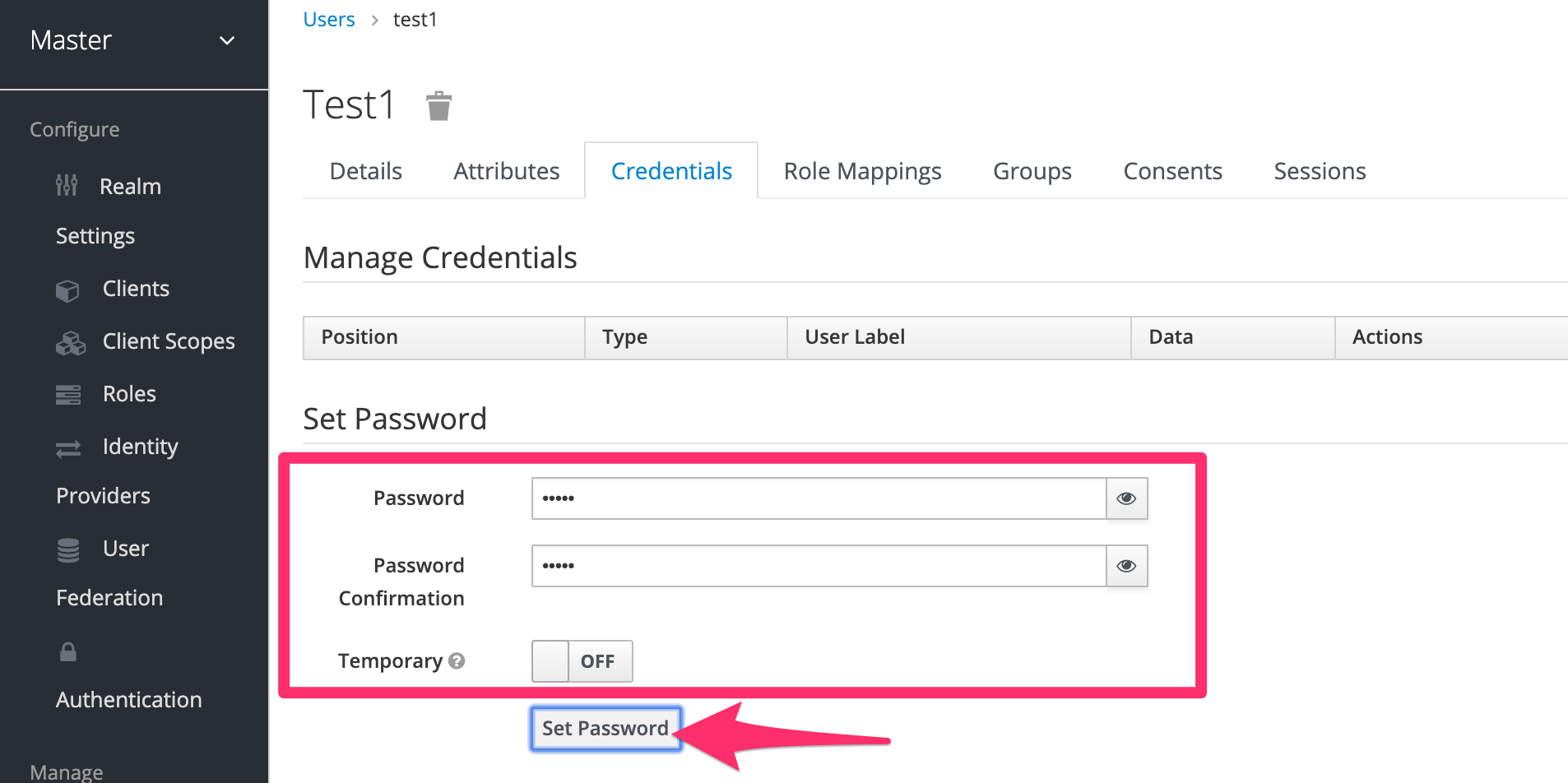

  • 作成したユーザーの詳細画面に遷移するので、「Credential」からPasswordをセットします。

###(4)ユーザーとロールの紐づけ
ユーザー情報画面から「Role Mappings」を選択し、Available Rolesから今作成したユーザーを選択して「Add selected」します。
これでユーザーにロールが割り当てられます。

Keycloak_Admin_Console-12.png Keycloak_Admin_Console-13.png

#3.サンプルアプリ
Keycloak(Idp)とSAMLで接続するSP役のサンプルアプリをインストールします。
Keycloakのサイトにquickstartsというサンプル集がついているのですが、その中のapp-profile-samlというものを使います。
Keycloakと同じ仮想マシン上にインストールします。

##Mavenのインストール
このサンプルアプリはビルドが必要なんで、CentOSにMavenをインストールします。

// ホームディレクトリでやります
cd

// ダウンロード
$ curl -OL http://ftp.tsukuba.wide.ad.jp/software/apache/maven/maven-3/3.6.3/binaries/apache-maven-3.6.3-bin.tar.gz

// 展開
$ tar -xzvf apache-maven-3.6.3-bin.tar.gz

// optに移動
$ sudo mv apache-maven-3.6.3 /opt/

// 配置
$ cd /opt
$ sudo ln -s /opt/apache-maven-3.6.3 apache-maven

// apache-mavenというリンクができていればOK
$ ls -l
total 0
lrwxrwxrwx. 1 root root 23 Jan 13 03:08 apache-maven -> /opt/apache-maven-3.6.3
drwxrwxr-x. 6 gebo gebo 99 Jan 13 03:07 apache-maven-3.6.3
drwxr-xr-x. 2 root root  6 Oct 30  2018 rh

####mvnのパスを追加する

.bash_profileをviで開く
$ vi ~/.bash_profile
.bash_profile
# .bash_profile

# Get the aliases and functions
if [ -f ~/.bashrc ]; then
        . ~/.bashrc
fi

# User specific environment and startup programs

# PATHに/opt/apache-maven/binを追加
PATH=$PATH:$HOME/.local/bin:$HOME/bin:/opt/apache-maven/bin

export PATH
変更した.bash_profileを反映する
$ source ~/.bash_profile

##クライアントアダプタのインストール
widlfly SAMLのクライアントアダプタをインストールします

// ホームディレクトリでやります
cd

// ダウンロード
$ sudo wget https://downloads.jboss.org/keycloak/8.0.1/adapters/saml/keycloak-saml-wildfly-adapter-dist-8.0.1.zip

// ダウンロードしたzipをインストールする
$ cp keycloak-saml-wildfly-adapter-dist-8.0.1.zip ./keycloak-8.0.1
$ cd keycloak-8.0.1
$ unzip keycloak-saml-wildfly-adapter-dist-8.0.1.zip
$ ./bin/jboss-cli.sh -c --file=bin/adapter-elytron-install-saml.cli
// memo:{"outcome" => "failed"}の場合は失敗しているので、Keycloakを再起動してからやってみましょう
{"outcome" => "success"}
{
    "outcome" => "success",
    "response-headers" => {
        "operation-requires-reload" => true,
        "process-state" => "reload-required"
    }
}
{
    "outcome" => "success",
    "response-headers" => {"process-state" => "reload-required"}
}
{
    "outcome" => "success",
    "response-headers" => {"process-state" => "reload-required"}
}
{
    "outcome" => "success",
    "response-headers" => {"process-state" => "reload-required"}
}
{
    "outcome" => "success",
    "response-headers" => {"process-state" => "reload-required"}
}
{
    "outcome" => "success",
    "response-headers" => {"process-state" => "reload-required"}
}
{
    "outcome" => "success",
    "response-headers" => {"process-state" => "reload-required"}
}
{
    "outcome" => "success",
    "response-headers" => {"process-state" => "reload-required"}
}

##Quickstarts distributionのインストール

###app-profile-saml-jee-jspの設定
README app-profile-saml-jee-jsp: HTML5 Profile Application with SAMLの通りにやります。

  • Open the Keycloak admin console
  • レルムMasterのConfigureでClientを選択
  • Createをクリック
  • Add Client画面で以下設定:
    • Client ID: app-profile-saml
    • Client Protocol: saml
    • Save
  • App-profile-saml画面で以下設定:
    • Valid Redirect URIs: http://x.x.x.x:8080/app-profile-saml/*
    • Base URL: http://x.x.x.xxx:8080/app-profile-saml/
    • Master SAML Processing URL: http://x.x.x.x:8080/app-profile-saml/saml
    • Force Name ID Format: ON
    • Save
  • Mappers画面で以下設定:
    • Add Buildtinをクリック
    • X500 email,role list,X500 givenName,X500 surnameがリストに表示されるのですべてAddのチェックを付けてAdd selectedクリック
  • Installation
    • Select Keycloak SAML Adapter keycloak-saml.xml
    • Click Download
    • Edit keycloak-saml.xml and replace SPECIFY YOUR LOGOUT PAGE! → /index.jsp
    • Move the file keycloak-saml.xml to the config/ directory in the root of the quickstart
  • keycloak-saml.xmlをCentOSに転送する
macのコンソールアプリ
18:13:10 ~ $ scp -r /Users/suzuki/Downloads/keycloak-saml.xml gebo@x.x.x.x:/home/gebo/keycloak-quickstarts-latest/app-profile-saml-jee-jsp/config

###app-profile-saml-jee-jspのインストール
app-profile-saml-jee-jspはSAML接続のサンプルアプリです。
以下の手順でCentOSにデプロイします。

// ホームディレクトリでやります
cd

// ダウンロード
sudo wget https://github.com/keycloak/keycloak-quickstarts/archive/latest.zip

// 解凍
unzip latest.zip

// アプリフォルダに移動
cd keycloak-quickstarts-latest
cd app-profile-saml-jee-jsp/

// デプロイ
mvn clean wildfly:deploy

[INFO] ------------------------------------------------------------------------
[INFO] BUILD SUCCESS
[INFO] ------------------------------------------------------------------------
[INFO] Total time:  59.403 s
[INFO] Finished at: 2020-01-13T09:37:49Z
[INFO] ------------------------------------------------------------------------

##サンプルを起動

  • ブラウザから以下urlに接続すると、最初の画面が表示されるんで、LOGINをクリック

http://x.x.x.x:8080/app-profile-saml

  • Keycloakのログイン画面が表示されるんで、さっき作成したユーザー(test1)でログインします。
  • ログインしたユーザーの情報が表示されればOK。

何か設定がおかしいと、こういう画面にはならず、Forbiddenとかになったりします。


単にログインして、ユーザー情報を出しているだけですが、

  • app-profile-saml=SP
  • Keycloak=IdP
    という関係でSAMLでやっています。
    次回のSAMLの詳細を検証していきたいとおもいます。

#おつかれさまでした

SAMLというより、まずは、Keycloakのことが分かっていないと先に進めないところが大変...
次はどんな風にSAMLをやっているのか見ていきます。
