はじめに。
VLCメディアプレイヤーには，マルチキャストソースとしてマルチキャストパケットを配信する機能と，マルチキャストレシーバとしてマルチキャストパケットを受信する機能があります。これらの機能を活用し，ネットワーク内でマルチキャストパケットの疎通をテストしてみます。
この記事で取り扱わない内容
- ルータ・スイッチなどのネットワーク機器の設定。
- マルチキャストの概要的な知識。
- マルチキャストルーティングプロトコル（PIM-SMとかPIM-DM）
- CODECの種類
準備する環境
- マルチキャストルーティング（PIM-SMとSSM）が有効になっているネットワーク（ルータ，スイッチ等）。
- VLCメディアプレイヤー（以下，VLC。今回はubuntu用3.0.18を利用）
- マルチキャストソース用PC（VLCが動くなら，WindowsでもUbuntuでも。）
- マルチキャストレシーバ用PC（VLCが動くなら，WindowsでもUbuntuでも。）
マルチキャスト配信する（マルチキャストソース用PCの操作）
-
配信用のMP4ファイルを拾ってきます。今回はここからダウンロードしました。
-
VLCを起動します。
-

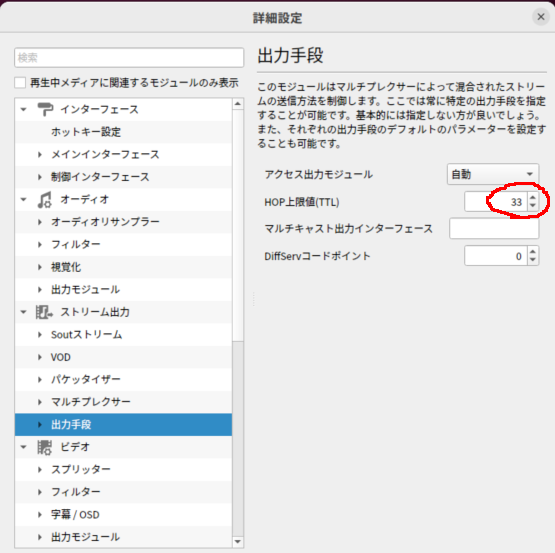

VLCの設定で、送出パケットのTTLを変更し(32とか64ぐらいにしておけば十分）、VLCを再起動します。
-
「メディア」→「ネットワークストリームを開く」
-

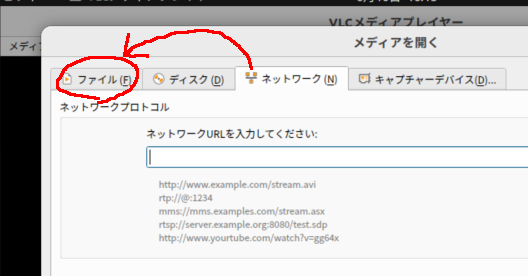

「ネットワーク」タブから「ファイル」タブへ移動
-

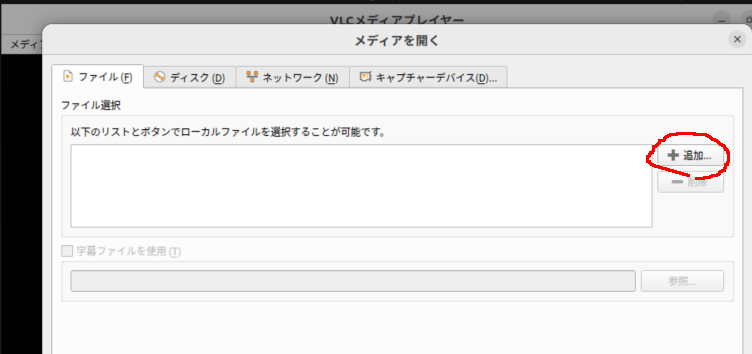

「ファイル」タブで「＋追加」をクリック
-
ファイル選択画面から、MP4ファイルを指定
-

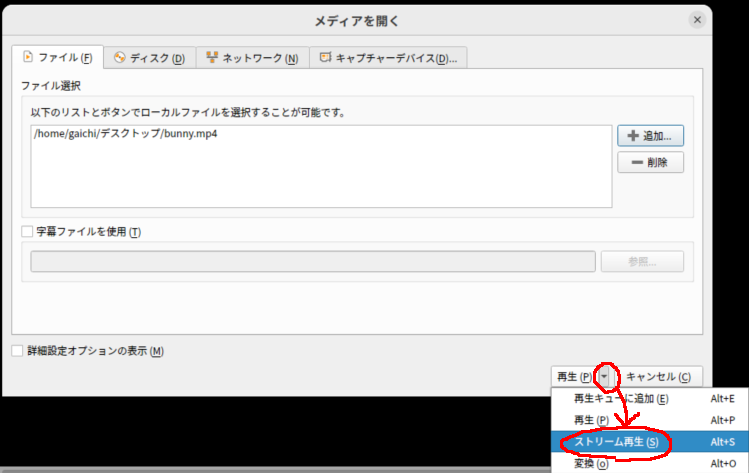

「再生」右の▼をクリックし、「ストリーム再生」を選択。ウィザードが開始されます。
-

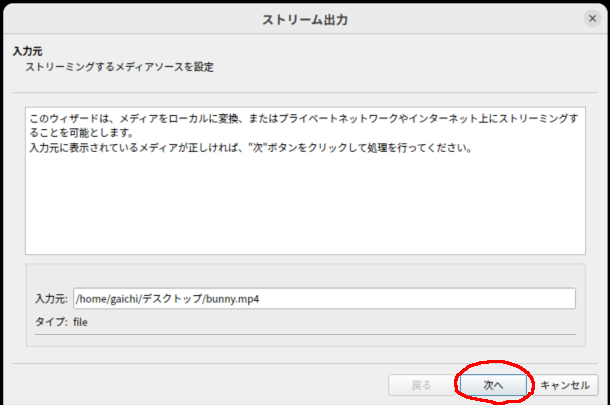

「入力元」はそのまま「次へ」をクリック。
-

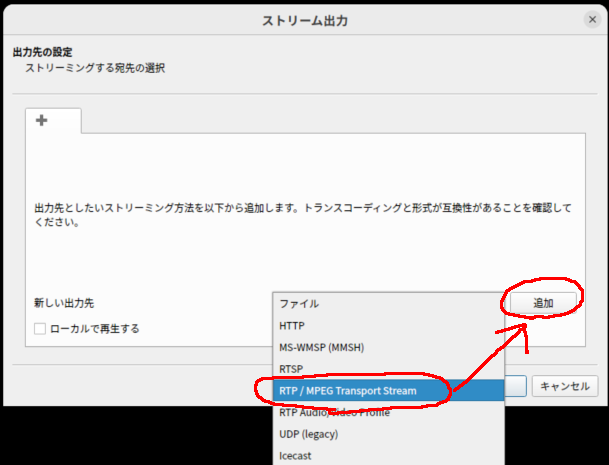

「出力先の設定」の「新しい出力先」で「RTP/MPEG Transport Stream」を選択し、「追加」をクリック
-

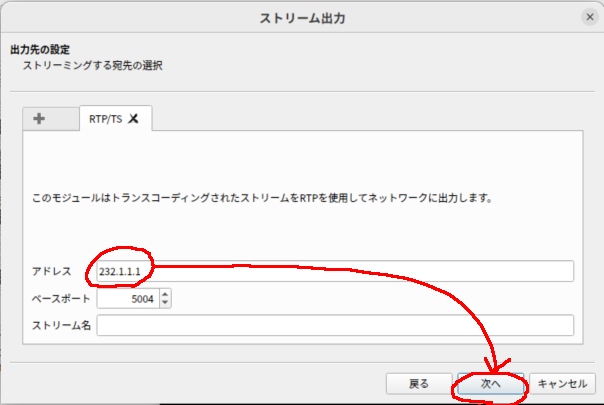

「アドレス」にグループアドレス（配信先のマルチキャストIPアドレス）を入力し「次へ」をクリック
-

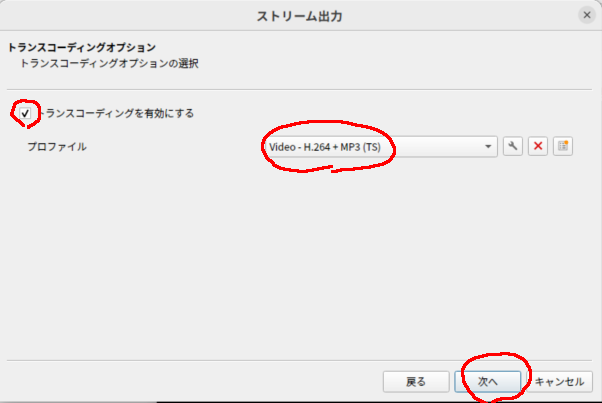

「トランスコーディング」では、「トランスコーディングを有効にする」のチェック有、プロファイルを「Video - H.264+MP3(TS)」を選択し「次へ」をクリック。

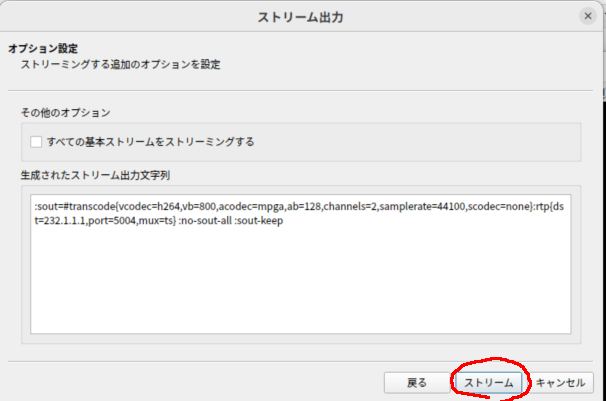

-「オプション設定」で「ストリーム」をクリックすると、マルチキャスト配信が始まります。
-
ループボタンを押しておくと、エンドレス（ループ再生）でマルチキャスト配信します。
IGMPv3でマルチキャスト受信する（マルチキャストレシーバ側）
- ラストホップルータでSSM（Source Specific Multicast）が有効化されている必要があります。
- VLCを起動します。
- 「メディア」→「ネットワークストリームを開く」

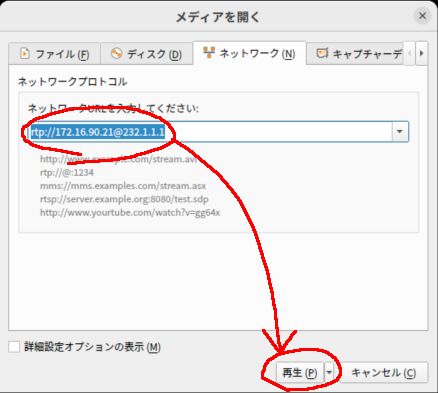

- 「ネットワークURL」に、「rtp://ソースIPアドレス @ グループアドレス」を入力します。例えば、172.16.90.21のマルチキャストソースから232.1.1.1宛のマルチキャストパケットを受信する場合には、「rtp://172.16.90.21@232.1.1.1」です。
-「再生」をクリックすると、マルチキャスト配信された動画が再生されます。 - Wiresharkでキャプチャすると、レシーバからIGMPv3 Membership Reportが送信されたことが確認できます。
注意点
- VLCのマルチキャストパケットはTTLがデフォルトで1です。なので，そのままだとルータを越えてくれません。ルータ越えする場合には、設定でTTLを増やす必要があります。
- VLCではIGMPv2を明示的に使うことはできないようです。VLCの機能というより、OSがIGMPv3を使ってしまうようです。WindowsXP（多分それ以降も）では、IGMPv3が標準のようです。レジストリを書き換えればIGMPv2を使えるようですが、そこまでしてIGMPv2を使う必要もないでしょう…
参考資料
- 詳解マルチキャスト（ソフトバンククリエイティブ）
