初めまして、最近お客様にフォースがないアピールをするためにトルーパーに変身したg-yamaです。
今後トルーパーと名乗ります。
(画像欠けているけど)
GAE上で個人ブログを構築し運用しているのですが、GCPのベータ版機能：Serverless NEG（Network Endpoint Group)を使ってみたくなり、ブログに適用する前に検証してみたので、記事にしました。
運営しているブログ
ヤマログというブログを運営しています。
https://yamavlog.com/
GCPで触ったことなどの備忘録を書いていますが、たまにガジェットネタなんかも書いています。
※GAEでWordpressを構築する方法や今回のServerless NEGに関する記事もこちらに書いています。
Serverless NEG（Network Endpoint Group)って何？？
端的に言えば、GCPのロードバランサのエンドポイントにサーバーレスサービス(GAE,Cloud Run,Cloud Functions)を指定できる機能です。
これにより、GCPのサーバーレスサービスが、
- マルチリージョン構成で構築・運用が可能
- 使えなかったGCPの機能が利用可能
となります。
2.について個人的に特に注目しており、
- WAF(Cloud Armor)
- CDN(Cloud CDN)
が、利用できるようになる点が非常に嬉しいです。
これらはロードバランサとの組合せでの利用が前提の機能なので、GCPのサーバーレスサービスでは利用が出来ず泣き所だったのですが、このデメリットがようやく解消される事になります。
また、GCPのロードバランサとネットワークは他のパブリッククラウドの追随を許さない性能を誇るので、1.についても相当な物が期待出来ると思います。
ゲーム向けのインフラにマッチしそうですね。
詳細については、以下リンク記事をご覧頂けたらと思います。
注意事項
当記事執筆時点ではServerless NEGはbeta版となっており、GCPのSLAは保証されません、ご利用される際はご注意下さい。
事前準備
Cloud SDKの最新化と認証、config設定
手順は割愛させて頂きますが、Serverless NEGを設定する前に
- Cloud SDKの最新化
- Cloud SDKの認証
- config設定(作業プロジェクトや作業アカウントの指定)
は事前に行っておく必要があります。
作業アカウントの権限確認
作業アカウントに、下記IAMロールが付与されているかご確認下さい。
- Network Admin
- Compute Instance Admin
- Security Admin
プロジェクト管理者/編集者のIAMロールが付与されているアカウントであれば大丈夫だと思います。
GCP公式Doc:Serverless NEG-Configure permissions
GAEアプリケーションのデプロイ
今回はバックエンドアプリケーションをGAEにするので、GAE SEにアプリケーションを事前にデプロイしておきます。
アプリケーションは何でも構いません。
※Hello Word!と返すだけのプログラムでもOKです。
私はテスト用のWordpressをデプロイし試す事にしました。
静的IPアドレスの生成
**Serverless NEGはロードバランサと連携(実態はロードバランサのエンドポイント機能)**します。
このため、ロードバランサのフロントエンド(forwarding rule)用の静的IPアドレスが必要となるので作成しておきます。
静的IPアドレスの作成
gcloud compute addresses create 【静的IPアドレス論理名】 \
--ip-version=IPV4 \
--global
生成した静的IPアドレスの確認
gcloud compute addresses describe 【作成した静的IPアドレス論理名】 \
--format="get(address)" \
--global
実行するとIPアドレスが表示されます。
後ほど利用するので控えておきます。
Cloud SDK beta版 componentsのインストール
Cloud SDKで設定するのでbeta componentsをインストールします。
gcloud components install beta
Serverless NEG作成
下記コマンドを実行し、Serverless NEGを作成します。
gcloud beta compute network-endpoint-groups create 【ServerlessNEG論理名】 \
--region=【リージョン名】 \
--network-endpoint-type=SERVERLESS \
--app-engine-app \
--app-engine-service=default
Severless NEG作成結果の確認
下記コマンドを実行し確認します。
リストに作成したServerless NEGが表示されていればOKです。
gcloud beta compute network-endpoint-groups list
NAME LOCATION ENDPOINT_TYPE SIZE
xxxxxxx-neg asia-northeast2 SERVERLESS 0
補足1:コマンドオプションについて
今回指定したコマンドオプションは次の通りです。
| オプション | 説明 |
|---|---|
| region | Serverless NEGを作成するリージョン名。 バックエンドアプリケーションと同じリージョンにする必要があります。 |
| network-end-point-type | NEGの種別Serverless NEGにする場合は値をSERVERLESSにします。 |
| app-engine-app | デフォルトルーティングでGAEを有効にする。 |
| app-engine-service | Serverless NEGに追加するGAEのサービス名。 指定が無ければ省略可。 |
その他オプションについては、下記公式リファレンスをご覧下さい。
gcloud beta compute network-endpoint-groups create
補足2:マルチリージョン構成にする場合
マルチリージョン構成にする場合はリージョンごとのServerless NEGを作成し、ロードバランサのバックエンドサービスに作成したServerless NEGを全て追加すればOKです。
ロードバランサのバックエンドサービスへの追加は後述の手順を参照下さい。
ロードバランサ・バックエンドサービスの設定
コマンドを順次実行し、バックエンドサービスの設定を進めていきます。
バックエンドサービスの作成
gcloud compute backend-services create 【バックエンドサービス論理名】 --global
NAME BACKENDS PROTOCOL
xxxxxxx-backend-service HTTP
バックエンドサービスにServerless NEGを追加
gcloud beta compute backend-services add-backend 【作成したバックエンドサービス論理名】 \
--global \
--network-endpoint-group=【作成したServerlesNEG論理名】 \
--network-endpoint-group-region=【リージョン名(ServerlessNEGと同じリージョンにする必要あり)】
バックエンドサービスの確認
gcloud beta compute backend-services list
NAME BACKENDS PROTOCOL LOAD_BALANCING_SCHEME HEALTH_CHECKS
xxxxxxx-backend-service 【リージョン名】/networkEndpointGroups/xxxxxxx-neg HTTP EXTERNAL
ロードバランサの設定
コマンドを順次実行し、ロードバランサの設定を進めていきます。
ロードバランサの設定反映は多少時間がかかります。
ロードバランサの作成
gcloud compute url-maps create 【ロードバランサの論理名】 \
--default-service 【作成したバックエンドサービス論理名】
NAME DEFAULT_SERVICE
xxxxxxx-url-map backendServices/xxxxxxx-backend-service
ターゲットhttpプロキシを作成しロードバランサに追加
gcloud compute target-http-proxies create 【ターゲットhttpプロキシ論理名】 \
--url-map=【作成したロードバランサの論理名】
NAME URL_MAP
xxxxxxx-http-proxy xxxxxxx-url-map
フロントエンド(forwarding rule)をロードバランサに追加
gcloud compute forwarding-rules create 【フロントエンド論理名】 \
--address=【前述の手順で作成した静的IPアドレスの確認で控えたIPアドレスを指定】 \
--target-http-proxy=【作成したターゲットhttpプロキシ論理名】 \
--global \
--ports=80
ロードバランサ・フロントエンドの確認
gcloud compute forwarding-rules list
NAME REGION IP_ADDRESS IP_PROTOCOL TARGET
xxxxxxx-http-content-rule 【前述の手順で作成した静的IPアドレスIPアドレス】 TCP xxxxxxx-http-proxy
動作確認
ロードバランサにリクエストしてみます。
ブラウザのURL入力欄に、**ロードバランサ・フロントエンドのIPアドレス(【前述の手順で作成した静的IPアドレス】)**を入力し実行します。
ロードバランサ経由でGEAにつながり、Wordpressの画面が表示されました。
後片付け
ロードバランサの削除

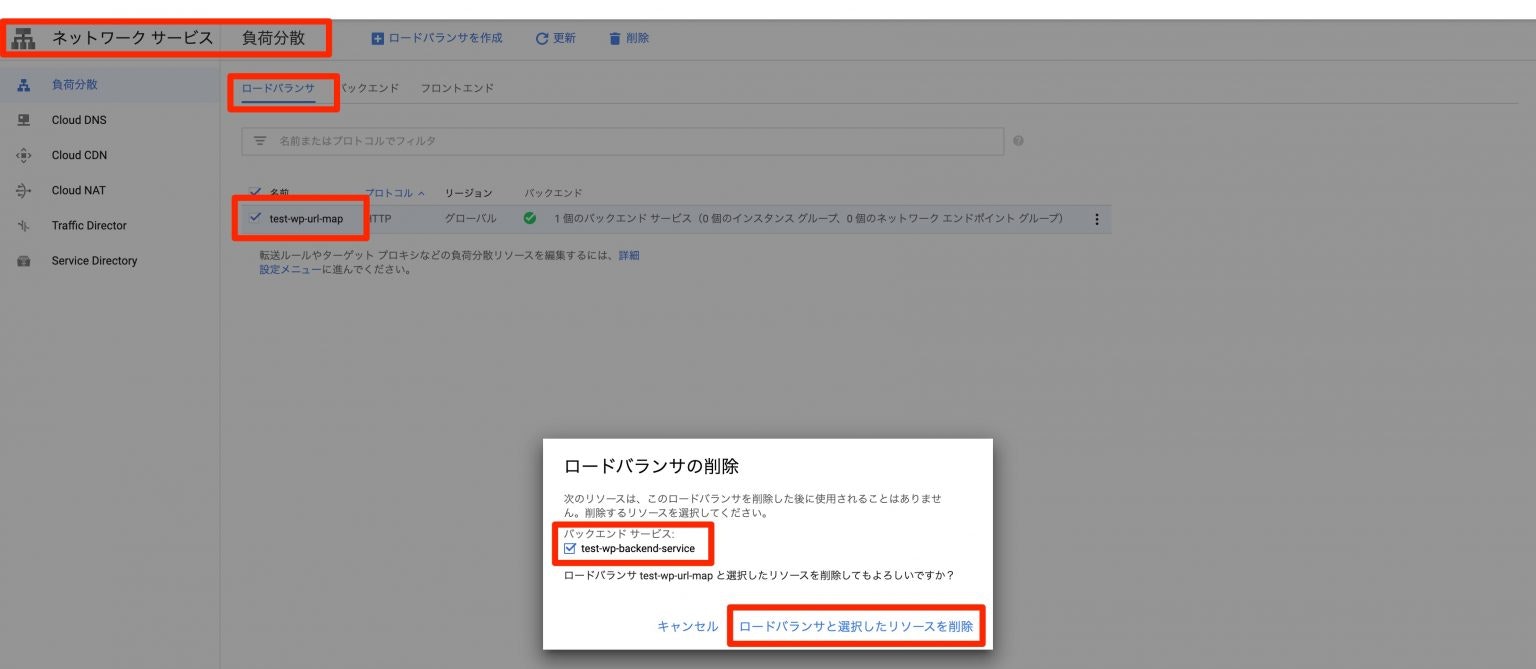

[Cloud Consoleメニュー]->[ネットワークサービス]->[負荷分散]から、今回作成したロードバランサを削除します。
Serverless NEGと静的IPアドレスの削除
下記コマンドを実行します。
# Serverless NEGの削除
gcloud beta compute network-endpoint-groups delete 【作成したServerlessNEG論理名】 --region=【リージョン名】
# 静的IPアドレスの削除
gcloud compute addresses delete 【作成した静的IPアドレス論理名】 --global
まとめ
構築後に色々試してみたのですが、全く問題なかったので個人ブログに早速導入しました。

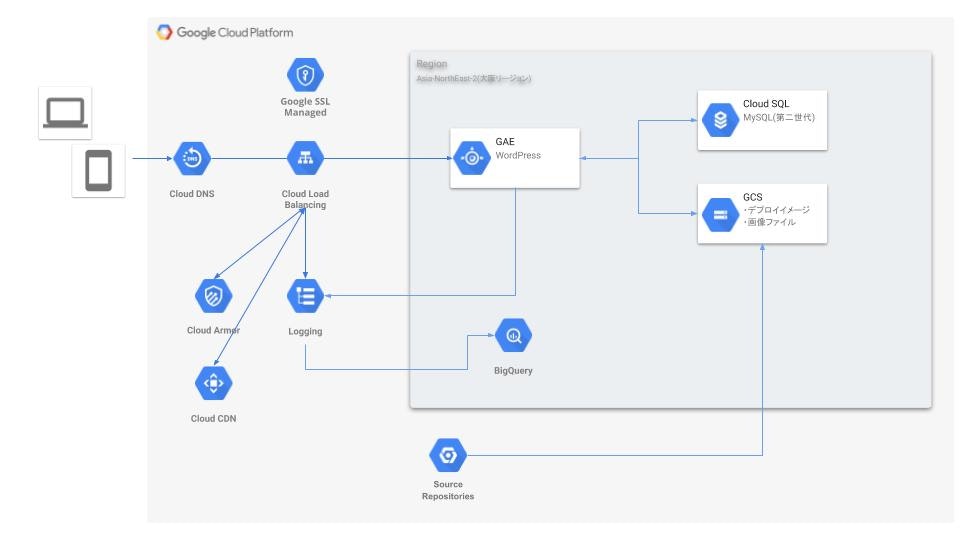

現在の構成はこんな感じです。
※会社の諸先輩方、アーキテクト図変じゃね？というご指摘はお手柔らかにお願いします。
個人ブログの方は常時SSL化しているので、当記事と若干設定内容が異なります。差分設定などこちらの記事にまとめました。
Cloud ArmorやCloud CDNとの連携もバッチリできます。
Cloud IAPは連携させるとエラーが出ちゃいました。
(確認中ですが、Serverless NEGとはまだ連携出来なそう??)
GCPのサーバーレスサービスの課題が、Serverless NEGでかなり解消されるんじゃないかなと思います。
またマルチリージョン化も出来るようになるので、リージョンレベルでの負荷分散や障害対策にもServerless NEGが活躍しそうです。
GAが待ち遠しいですね。
