【PLC】GX Works3版 MELSEC iQ-R シンプルモーションユニットのシミュレーション方法

Last updated at Posted at 2023-12-07
  • 説明:GX Works3を用いたシンプルモーションユニットのシミュレーション手順について記載します。
  • PLC:MELSEC iQ-RシリーズCPU
  • シンプルモーションユニット:RD77MS4

操作手順

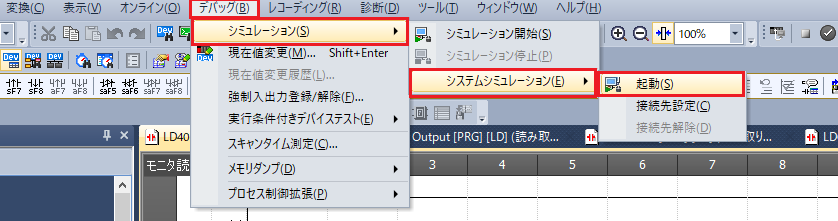

GX Works3を起動し、ツールバー上の[デバッグ]-[シミュレーション]-[システムシミュレーション]-[起動]を選択します。


下図の通りGX Simulator3のフォームが表示されますので、システム追加ボタンをクリックして下さい。

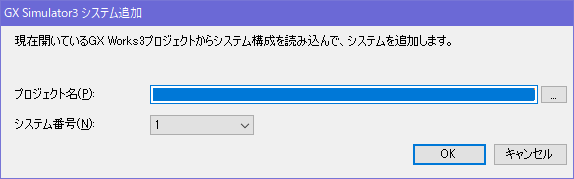

下図の通りGX Simulator3 システム追加フォームが表示されますので、シミュレーション対象のプロジェクトファイルを選択し、OKボタンをクリックして下さい。


下図の通りGX Simulator3フォーム内にシミュレーション対象となるCPU及びシンプルモーションユニットの項目名が表示されますので、すべてのチェックボックスにチェックされるよう、System:1をクリックして下さい。そして、開始ボタンをクリックして下さい。


別ウィンドウで、下図の「SMM Simulator」が起動されることを確認して下さい。


次に、GX Works3のツールバー上の[デバッグ]-[シミュレーション]-[システムシミュレーション]-[接続先設定]を選択します。

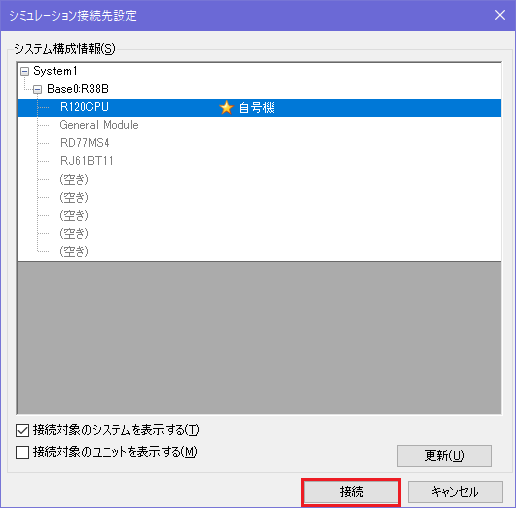

下図の通りシミュレーション接続先設定フォームが表示されますので、自局CPUが選択されていることを確認し、接続ボタンをクリックして下さい。

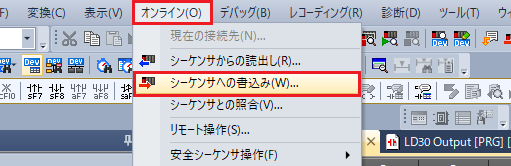

次に、GX Works3のツールバー上の[オンライン]-[シーケンサへの書込み]を選択します。


下図の通りオンラインデータ操作フォームが表示されますので、パラメータ+プログラムボタンをクリックして下さい。そして、フォーム下部の実行ボタンをクリックし、パラメータ+プログラムの書込みを実施して下さい。

  • 注意: この時点ではシンプルモーションユニット設定にはチェックしないで下さい。

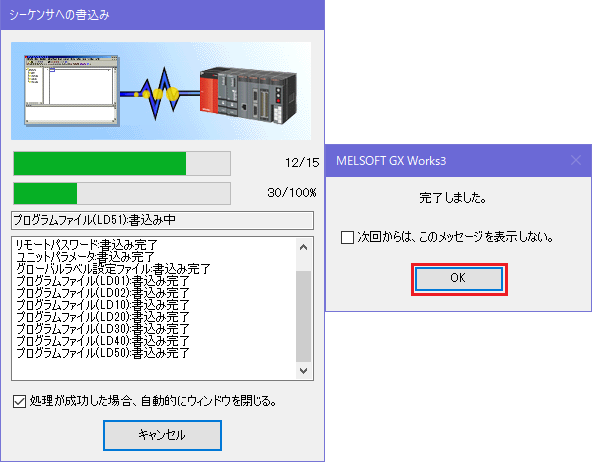

書込みを実行すると、下図(右)の通りシーケンサへの書き込みフォームが表示され、書込みの進捗が表示されます。書込みが完了すると、下図(左)の通り表示されますので、OKボタンをクリックして下さい。

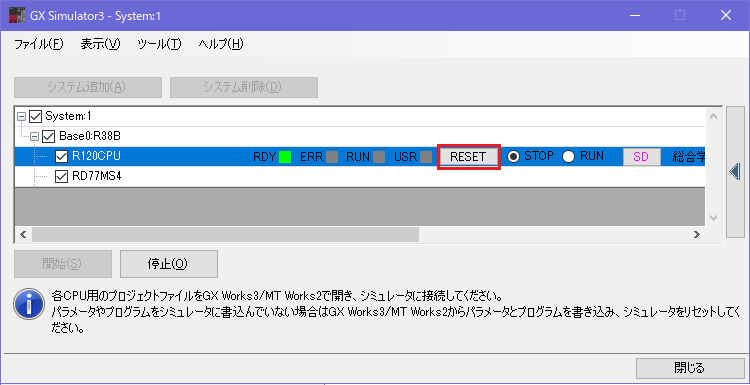

GX Simulator3を表示し、CPUのRESETボタンをクリックして下さい。エラーが解除されます。

この時点ではシンプルモーションユニットのパラメータ設定が書きこまれていないため、再度シーケンサへの書き込みを行います。

GX Works3のツールバー上の[オンライン]-[シーケンサへの書込み]を選択します。

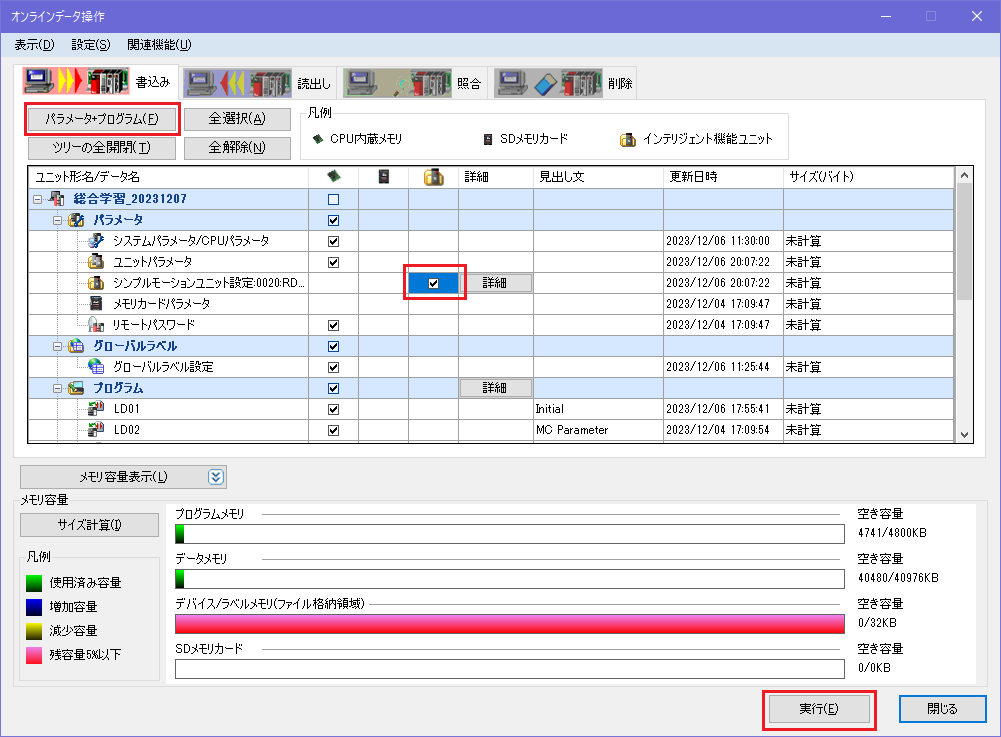

下図の通りオンラインデータ操作フォームが表示されますので、パラメータ+プログラムボタンをクリックして下さい。

次に、「シンプルモーションユニット設定」 の項目をチェックして下さい。

そして、フォーム下部の実行ボタンをクリックし、パラメータ+プログラムの書込みを実施して下さい。

以下のフォームが表示されましたら、全てはいボタンをクリックして下さい。

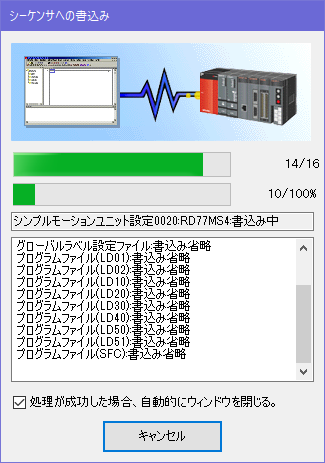

書込みを実行すると、下図(右)の通りシーケンサへの書き込みフォームが表示され、書込みの進捗が表示されます。

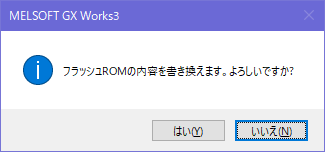

途中、下図のようなポップアップが表示されますので、はいをクリックして下さい。


書込みが完了すると、下図の通り表示されますので、OKボタンをクリックして下さい。


GX Simulator3を表示し、CPUのRESETボタンをクリックしパラメータの反映を行って下さい。


また、SMM Simulatorのエラーも解除されていることを確認して下さい。


GX Simulator3を表示し、CPUのRUNボタンをクリックすると、プログラムが起動します。


まとめ

  • GX Works3のシステムシミュレーション機能の操作方法を理解しておく必要がありました
