Application Load Balancerで付与されるHTTPヘッダ

Last updated at 2020-02-15Posted at 2020-02-15

###概要
AWSのApplication Load Balancer(ALB)を使ってWeb-App-DBの３層構成を組むことが一般的に多いと思われるが、ALBではHTTPリクエストに対してHTTPヘッダを付与することがある。非ALB構成とALB構成で付与されるHTTPリクエストヘッダの差異をネットワークキャプチャで調査してみる。

##ネットワークキャプチャコマンド

###tcpdumpをWebサーバで発行
tcpdump -i eth0 -n -tttt port <port番号> -w /tmp/web.pcap

##前提構成

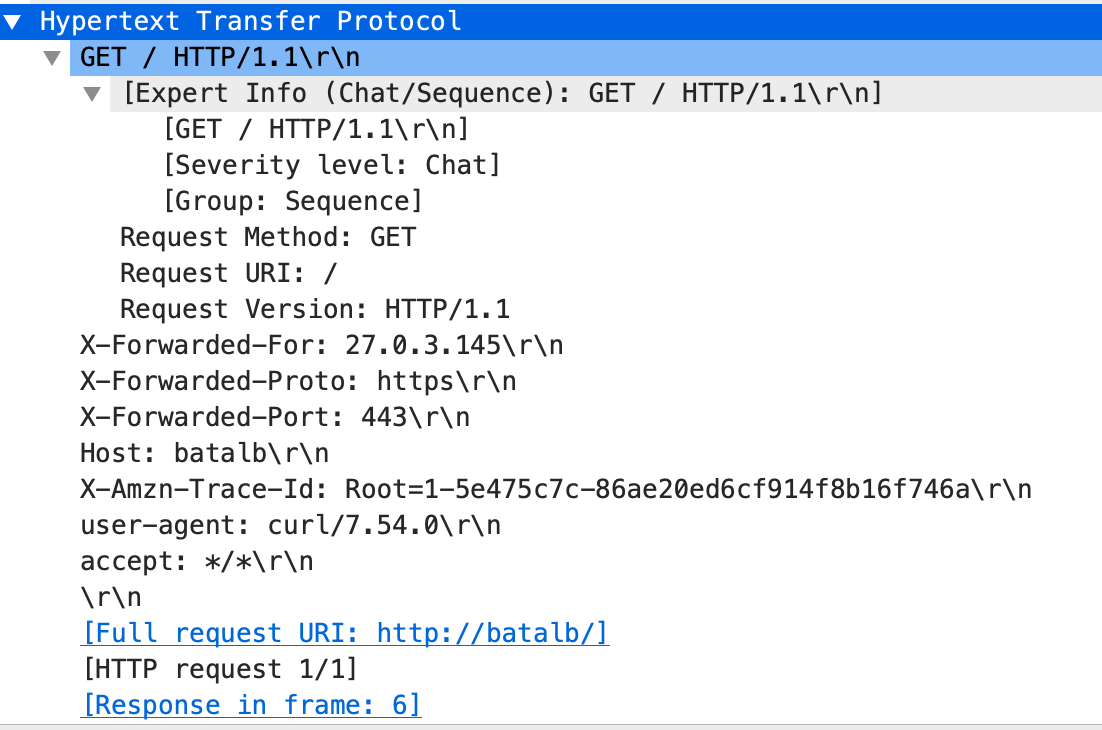

①前段ALB_HTTPS構成

#HTTPリクエストの流れ(APP,DB層は検証の目的に外れるので省略。
Clinet  ===> ALB(443) ===> NGINX@WebServer(80)

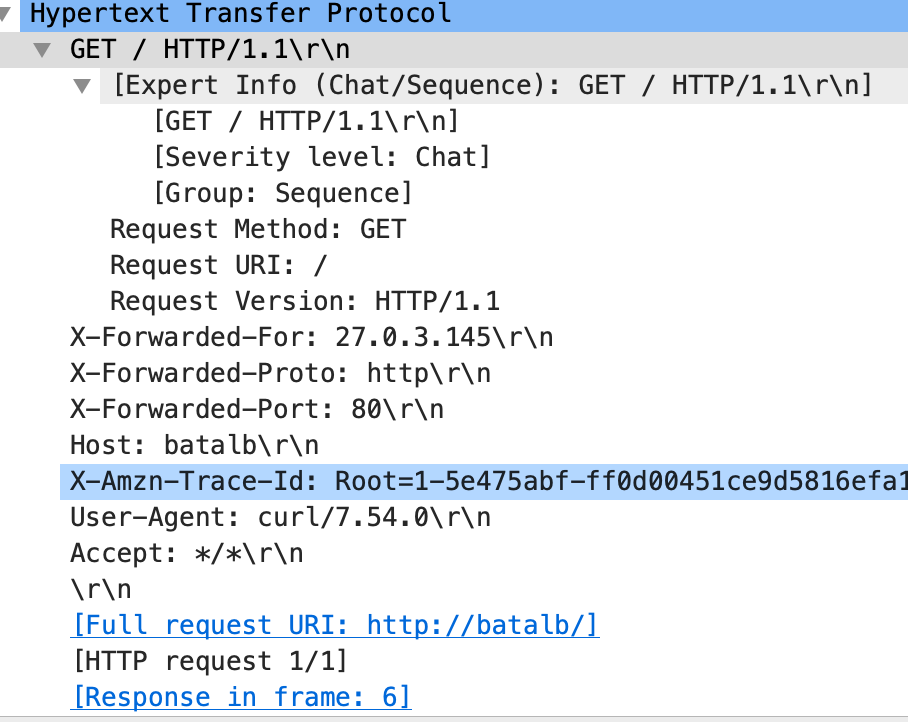

②前段ALB_HTTP構成

#HTTPリクエストの流れ(APP,DB層は検証の目的に外れるので省略。
Clinet  ===> ALB(80) ===> NGINX@WebServer(80)

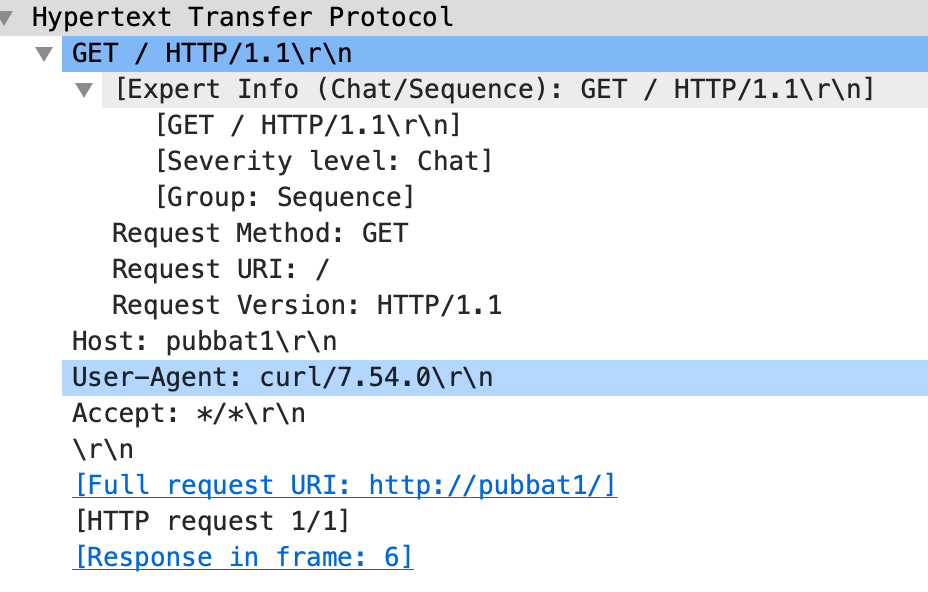

③Webサーバ直HTTP構成

#HTTPリクエストの流れ(APP,DB層は検証の目的に外れるので省略。
Clinet  ===> NGINX@WebServer(80)

###検証結果

結果的に、ALBを経由した場合だと以下の4つのHTTPヘッダが追加付与されていることが分かる。

X-Forwarded-For

ロードバランサなどの機器を経由してWebサーバに接続するクライアントの送信元IPアドレスを特定する際のデファクトスタンダード。クライアントの送信元IPアドレスの特定は、ロードバランサなどでクライアントの送信元IPアドレスが変換された場合でも、HTTPヘッダに元のクライアントIPアドレスの情報を付加することで実現。Webサーバ側でクライアントのIPアドレスを特定するために前段のLBで付与する必要がある。

例えば以下のような構成だと、Webサーバで受け取るHTTPリクエストヘッダはX-Forwarded-For: Clinetとなる。

Clinet  ===> ALB(443) ===> WebServer

上記であればSimpleだが多段プロキシ構成だと話が複雑になる。
例えば以下のような構成だと、Webサーバで受け取るHTTPリクエストヘッダはX-Forwarded-For: Clinet ALB Proxy1となる。Webサーバにリクエストを転送する主体はそれまでのアクセス元のIP(自らを含まない)をWebサーバに転送する時点でX-Forwarded-Forに付与する仕組み。

Clinet  ===> ALB(443) ===> Proxy1 ===> Proxy2 ===> WebServer

この状態から、ClientのIPアドレスをフィルタする方法は各Webサーバの設定による。

X-Forwarded-Proto

プロキシまたはロードバランサーへ接続するのに使っていたクライアントのプロトコル (HTTP または HTTPS) を特定する。

X-Forwarded-Port

プロキシまたはロードバランサーへ接続するのに使っていたクライアントからの宛先ポートを特定する。

X-Forwarded-Amzn-Trace-Id

クライアントからのターゲットまたは他のサービスへの HTTP リクエストを追跡するための一意な識別子。ALBが、クライアントからのリクエストを受信すると、ターゲットにリクエストを送信する前に、[X-Amzn-Trace-Id] ヘッダーを追加、または更新する。Webサーバのアクセスログに記録することでALB側のアクセスログと比較してリクエストを特定可能
