PICマイコンと接続して使用するための予備知識、M5 ATOM Lite bluetooth通信

PICマイコンをIOT端末化するための予備知識。

今回は、
ATOM Liteのbluetooth通信の基本的な使い方メモ。

通信相手は、パソコンのUSB端子に差し込んだBluetoothアダプタ。

USARTシリアル通信、115200bps。

M5 ATOM Lite(arduino)のライブラリを使用するので、あっという間に通信できます。

開発環境：vsCode + Platform IO
ライブラリ：
FastLED by Daniel Garcia
M5Atom by M5Stack

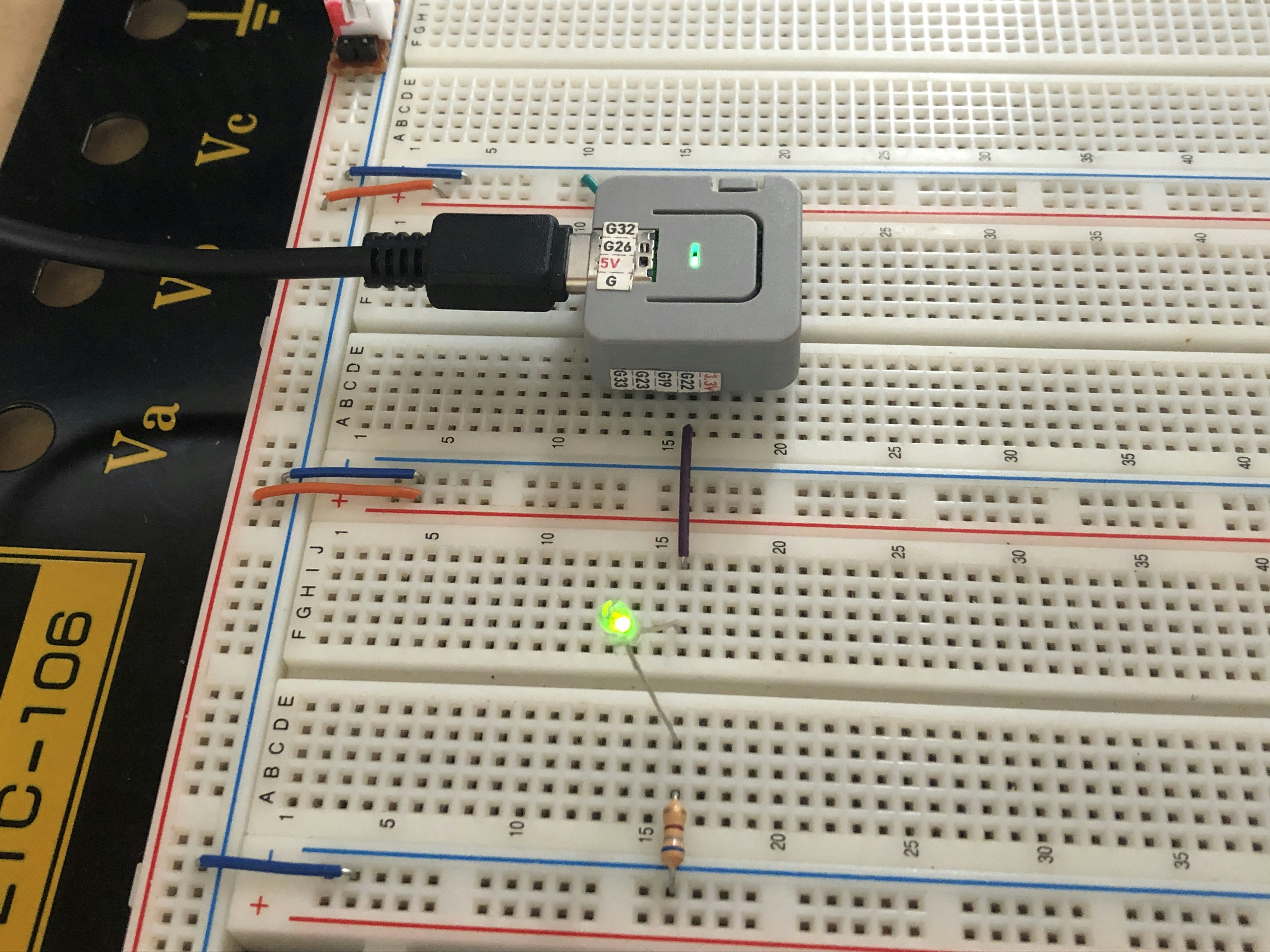

M5 ATOM Lite

パソコン側 Bluetoothアダプター BSBT5D200シリーズ(BUFFALO)

パソコン側 Bluetoothアダプタの送受信

ATOMのプログラム書き込み（COM7）
Bluetoothアダプタ(COM3)
※COM番号は、環境依存。

ATOM Lite　bluetooth通信コード

PICマイコンとはちがい、ATOMはマルチタスク、リアルタイムOSが搭載されています。
bluetoothのシリアル受信は、メインループとは別タスクを立ち上げて対応しています。
タスクの生成も、短い定型文で動作させることができます。

platformIOの環境設定と使用ライブラリ。
[env:m5stack-atom]
platform = espressif32
board = m5stack-atom
framework = arduino
lib_deps =
fastled/FastLED@^3.7.0
m5stack/M5Atom@^0.1.2
lovyan03/LovyanGFX@^1.1.16
upload_port = COM19*

main.cpp

#include <M5Atom.h>
#include "mySerialBT.hpp"
#include "myTask.hpp"

CRGB color[3]={0x000F00,0x00000F,0x000000};

void setup(void)
{
  M5.begin(true,false,true);
  pinMode(22,OUTPUT); //Lチカ用
  //bluetooth初期化開始
  bluetoothBegin();
  SerialBT.println("Start\n");
  //シリアル通信受信タスクスタート
  setUPserialRxTask();
}

int counter;

void loop(void)
{
  //GP22のLEDと、本体LEDの点滅
  digitalWrite(22,HIGH);
  M5.dis.drawpix(0,color[0]);
  SerialBT.printf("cnt=%d\n",counter++);
  delay(500);

  digitalWrite(22,LOW);
  M5.dis.drawpix(0,color[1]);
  SerialBT.printf("cnt=%d\n",counter++);
  delay(500);
}

mySerialBT.hpp

#ifndef MYSERIALBT_HPP
#define MYSERIALBT_HPP

#include <BluetoothSerial.h>

extern BluetoothSerial SerialBT;    //bluetoothインスタンス
extern void bluetoothBegin(void);

#endif

mySerialBT.cpp

#include "mySerialBT.cpp"

/// @brief bluetoothインスタンス
BluetoothSerial SerialBT;

/// @brief bluetooth初期化関数
/// @param address
void bluetoothBegin(void)
{
    SerialBT.begin("M5 ATOM01",false);
    Serial.println("begin connect");
}

myTask.hpp

#ifndef MYTASK_HPP
#define MYTASK_HPP

#include <stdint.h>
#include <M5ATOM.h>

#define INTERVAL_TASK 33

extern void setUPserialRxTask(void);
extern void serialRxTask(void *arg);
#endif

myTask.cpp

#include "myTask.hpp"
#include "mySerialBT.hpp"


/// @brief シリアル通信受信タスク初期化
void setUPserialRxTask()
{
    xTaskCreate(serialRxTask, "serialRxTask", 2048, NULL, 1, NULL);
}

/// @brief シリアル通信受信タスク
/// @param arg
void serialRxTask(void *arg)
{
  while (1)
  {
    if(SerialBT.available()>1)
    {
        String str = SerialBT.readStringUntil('\n');
        uint length = str.length();
        SerialBT.print("echo=> ");
        SerialBT.print(str);
        SerialBT.printf("length=%d\r",length);
        Serial.printf("%s\n",str);
    }
    vTaskDelay(INTERVAL_TASK / portTICK_RATE_MS);
  }
}
