こちらを参考にしました。
Raspberry Pi 5 におけるGPIO操作は pinctrl
を使う (raspi-gpio後継コマンド)
私は、Raspberry Pi 4 で確認しました。
$ uname -a
Linux dahlia 6.12.25+rpt-rpi-v8 #1 SMP PREEMPT Debian 1:6.12.25-1+rpt1 (2025-04-30) aarch64 GNU/Linux
端子の確認
pinctrl -p
実行結果
$ pinctrl -p
1: 3v3
2: 5v
3: ip pu | hi // GPIO2 = input
4: 5v
5: ip pu | hi // GPIO3 = input
6: gnd
7: op -- pu | lo // GPIO4 = output
8: ip pn | hi // GPIO14 = input
9: gnd
10: ip pu | hi // GPIO15 = input
11: ip pd | lo // GPIO17 = input
12: ip pd | lo // GPIO18 = input
13: ip pd | lo // GPIO27 = input
14: gnd
15: ip pd | lo // GPIO22 = input
16: ip pd | lo // GPIO23 = input
17: 3v3
18: ip pd | lo // GPIO24 = input
19: a0 pd | lo // GPIO10 = SPI0_MOSI
20: gnd
21: a0 pd | lo // GPIO9 = SPI0_MISO
22: ip pd | lo // GPIO25 = input
23: a0 pd | lo // GPIO11 = SPI0_SCLK
24: op -- pu | hi // GPIO8 = output
25: gnd
26: op -- pu | hi // GPIO7 = output
27: ip pu | hi // GPIO0 = input
28: ip pu | hi // GPIO1 = input
29: ip pu | hi // GPIO5 = input
30: gnd
31: ip pu | hi // GPIO6 = input
32: ip pd | lo // GPIO12 = input
33: ip pd | lo // GPIO13 = input
34: gnd
35: ip pd | lo // GPIO19 = input
36: ip pd | lo // GPIO16 = input
37: ip pd | lo // GPIO26 = input
38: ip pd | lo // GPIO20 = input
39: gnd
40: ip pd | lo // GPIO21 = input

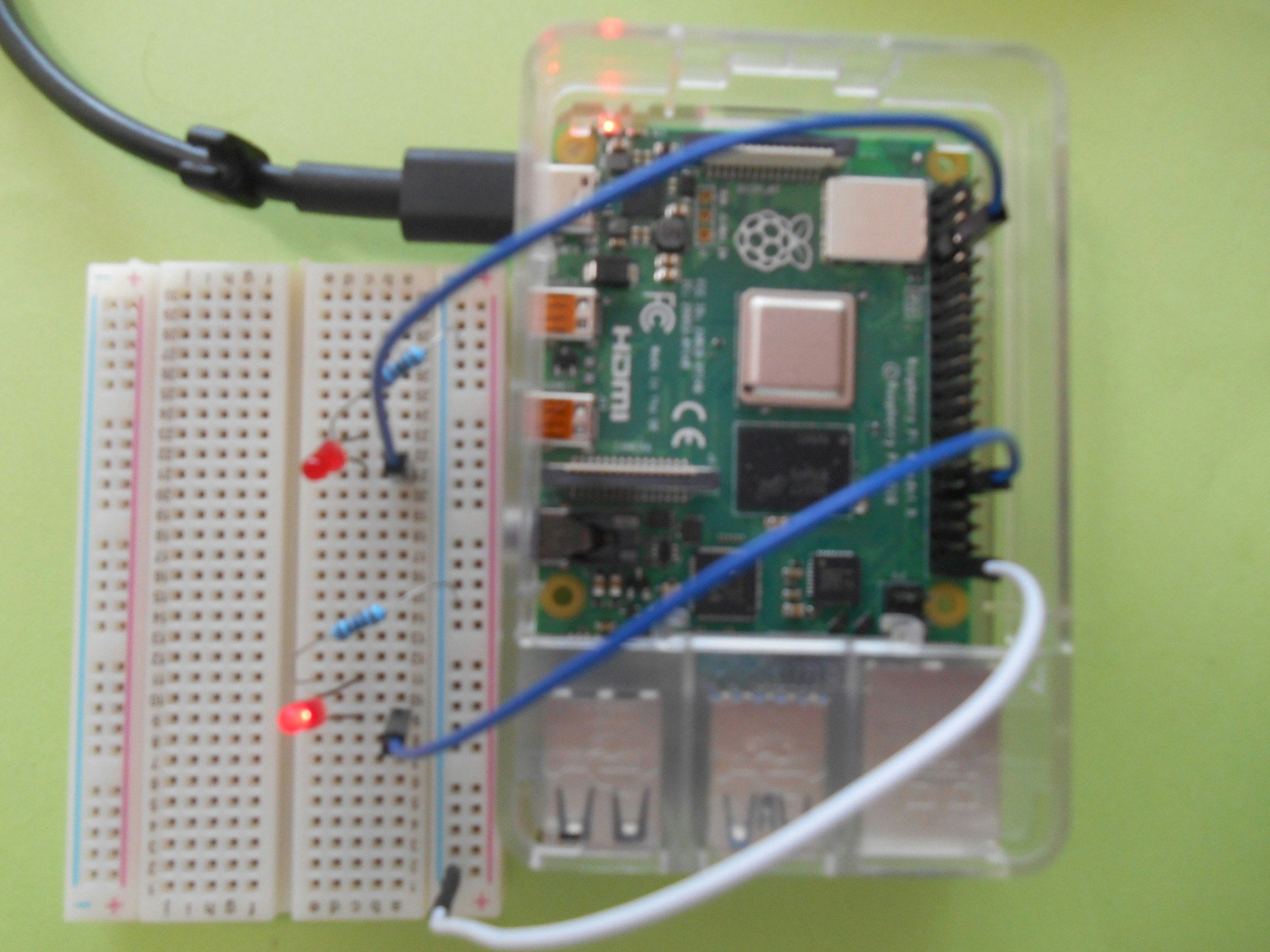

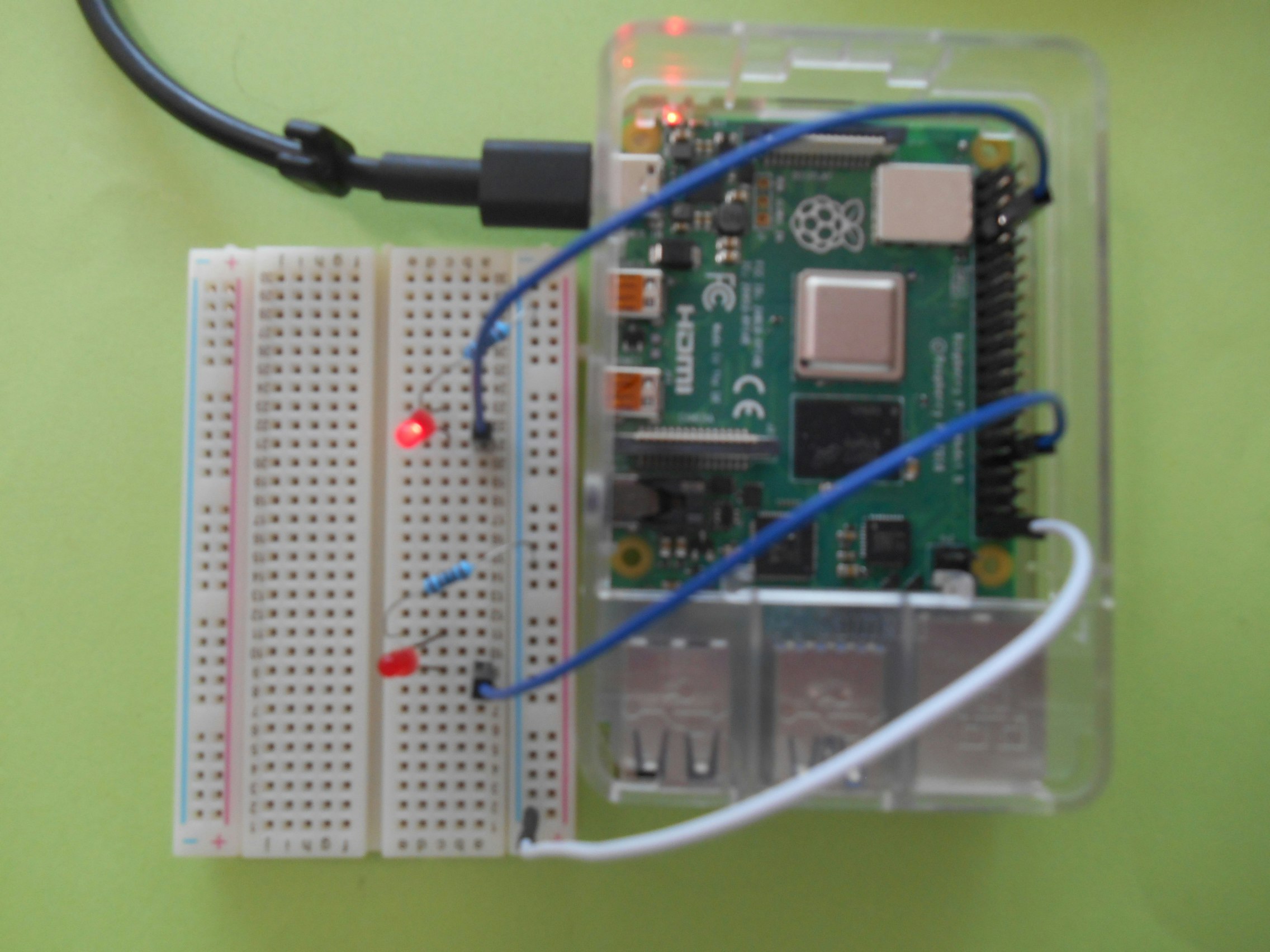

GPIO4 を ON にする
pinctrl -e set 4 op dh
実行結果
$ pinctrl -e set 4 op dh
4: op -- pu | hi // GPIO4 = output
GPIO4 を OFF にする
pinctrl -e set 4 op dl
実行結果
$ pinctrl -e set 4 op dl
4: op -- pu | lo // GPIO4 = output
GPIO12 を ON にする
pinctrl -e set 12 op dh
GPIO12 を OFF にする
pinctrl -e set 12 op dl
