Kibana でデータ投入からグラフの作成まで

次のページを参考にしました。
Elasticsearch(7.9.1)にデータ投入

Kibana と Elasticsearch がインストールされ、動いているものとします。

稼働の確認##

Kibana

$ sudo systemctl status kibana
● kibana.service - Kibana
     Loaded: loaded (/etc/systemd/system/kibana.service; disabled; vendor prese>
     Active: active (running) since Tue 2021-10-12 07:29:49 JST; 4h 30min ago

Elasticsearch

$ sudo systemctl status elasticsearch
● elasticsearch.service - Elasticsearch
     Loaded: loaded (/lib/systemd/system/elasticsearch.service; disabled; vendo>
     Active: active (running) since Tue 2021-10-12 07:29:02 JST; 4h 34min ago

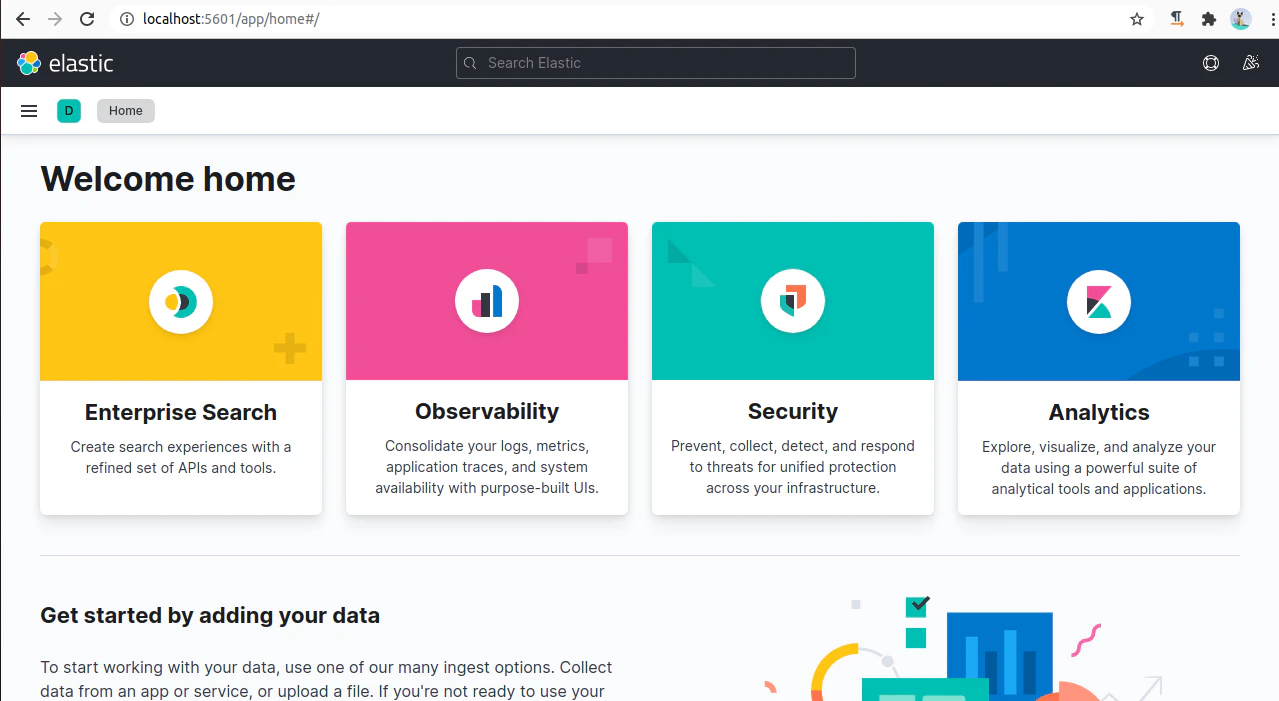

http://localhost:5601 にアクセス

Elasticsearch のバージョン確認

$ curl localhost:9200
{
  "name" : "iwata",
  "cluster_name" : "elasticsearch",
  "cluster_uuid" : "R92Wu-uxTl2gad2cs6OkIg",
  "version" : {
    "number" : "7.15.0",
    "build_flavor" : "default",
    "build_type" : "deb",
    "build_hash" : "79d65f6e357953a5b3cbcc5e2c7c21073d89aa29",
    "build_date" : "2021-09-16T03:05:29.143308416Z",
    "build_snapshot" : false,
    "lucene_version" : "8.9.0",
    "minimum_wire_compatibility_version" : "6.8.0",
    "minimum_index_compatibility_version" : "6.0.0-beta1"
  },
  "tagline" : "You Know, for Search"
}

設定ファイル

/etc/kibana/kibana.yml

server.port: 5601
server.host: "localhost"

/etc/elasticsearch/jvm.options

-Xms512m
-Xmx512m

認証の追加##

こちらのページを参考にしました。
セキュリティ機能のはじめ方

Elasticsearch と Kibana を停止します。

設定ファイルの変更

/etc/elasticsearch/elasticsearh.yml

（省略）
xpack.security.enabled: true

Elasticsearch を起動します。

パスワードの生成

sudo /usr/share/elasticsearch/bin/elasticsearch-setup-passwords auto

生成されたパスワードが出てくるので、メモをします。

/etc/kibana/kibana.yml

（省略）
elasticsearch.username: "elastic"
elasticsearch.password: "abcdeZyhkZgU29e0r4fp"

Kibana を起動します。

確認

$ curl -u elastic:abcdeZyhkZgU29e0r4fp http://localhost:9200/_cat/nodes?v
ip        heap.percent ram.percent cpu load_1m load_5m load_15m node.role   master name
127.0.0.1           67          95  15    0.54    1.47     2.17 cdfhilmrstw *      iwata

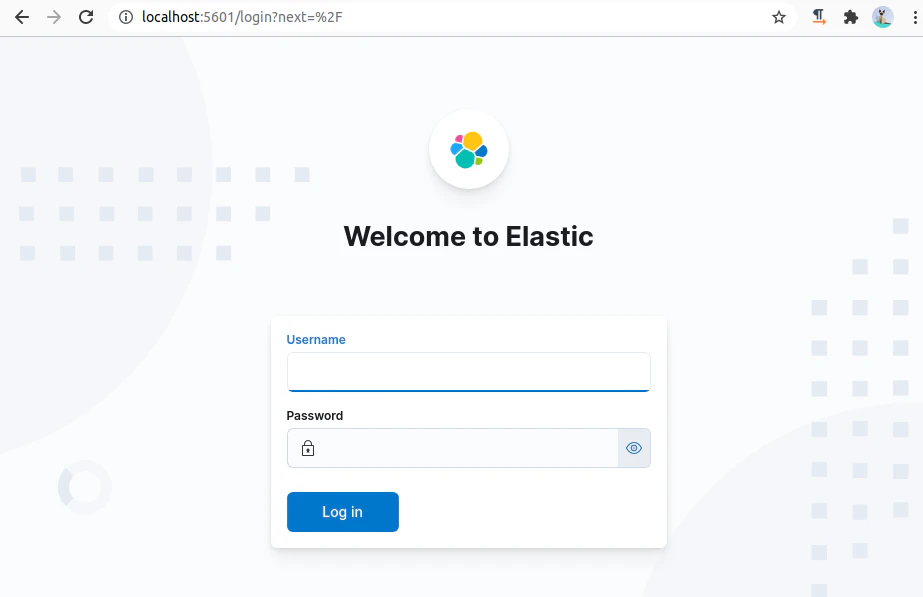

http://localhost:5601 にアクセス

データの投入##

index　の作成

create_index.sh

curl -H "Content-Type: application/json" -X PUT \
    -u elastic:abcdeZyhkZgU29e0r4fp \
	"http://127.0.0.1:9200/temperature_humidity?pretty" -d '
     {
       "mappings" : {
         "properties" : {
           "temperature" : {"type" : "double"},
           "humidity" : {"type" : "double"},
           "timestamp" : {"type" : "date"}
         }
       }
     }'

index の確認

get_index.sh

curl -H "Content-Type: application/json" -X GET \
    -u elastic:abcdeZyhkZgU29e0r4fp \
	"http://127.0.0.1:9200/temperature_humidity?pretty"

データの投入

insert_elastic_auth.py

# ! /usr/bin/python
#
#	insert_elastic_auth.py
#
#						Oct/14/2021
# -------------------------------------------------------------------------
import datetime
import time
import math
import sys
import json
import requests
from requests.auth import HTTPBasicAuth
# -------------------------------------------------------------------------
url_base = "http://localhost:9200/temperature_humidity/_doc"
#
# icount = 0
# while True:
for icount in range(60):
	key = str(icount)
	url = url_base + "/" + key
	sys.stderr.write("icount = %d\n" % icount)
	now = datetime.datetime.now()
	ttx = int(now.timestamp())
	print(ttx)

	deg = (icount % 36) * 10
	rad = math.pi * deg / 180.0
	diff_temp = 5.0 * math.sin(rad)
	temperature = 25.0 + diff_temp
	diff_humi = 20.0 * math.sin(rad)
	humidity =  70.0 + diff_humi
	es_body = {
		'timestamp' : ttx,
		'temperture' : temperature,
		'humidity' : humidity,
		'icount' : icount,
		}

	json_str = json.dumps(es_body)
	print(json_str)
#
	headers = {'content-type': 'application/json'}
	rr=requests.put(url,data=json_str,headers=headers,auth=HTTPBasicAuth('elastic', 'abcdeZyhkZgU29e0r4fp'))
	print(rr)
#
	time.sleep(1)
	print(es_body)
#
# -------------------------------------------------------------------------

データ数のカウント

$ curl -u elastic:abcdeZyhkZgU29e0r4fp \
'localhost:9200/temperature_humidity/_count?q=*'
{"count":17,"_shards":{"total":1,"successful":1,"skipped":0,"failed":0}}

データの取得

curl -X GET -u elastic:abcdeZyhkZgU29e0r4fp \
http://localhost:9200/temperature_humidity/_search | jq .hits.hits

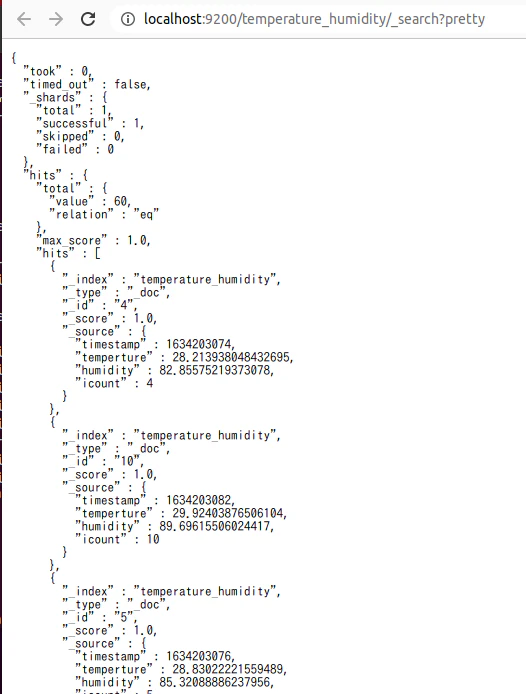

ブラウザーでデータを確認
http://localhost:9200/temperature_humidity/_search?pretty

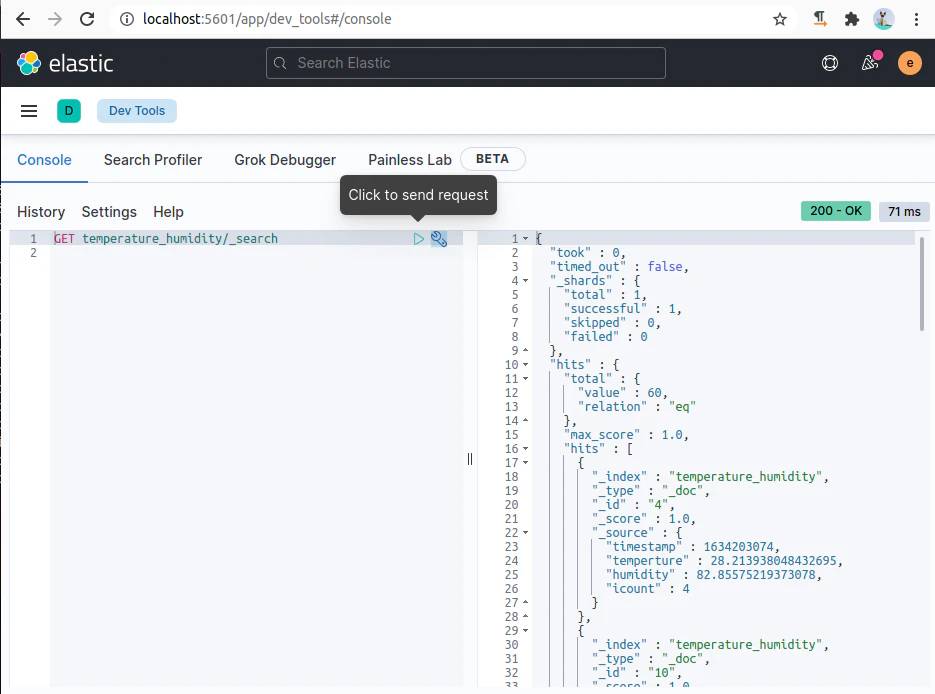

Kibana の Management -> Dev Tools でデータを確認

http://localhost:5601
GET temperature_humidity/_search

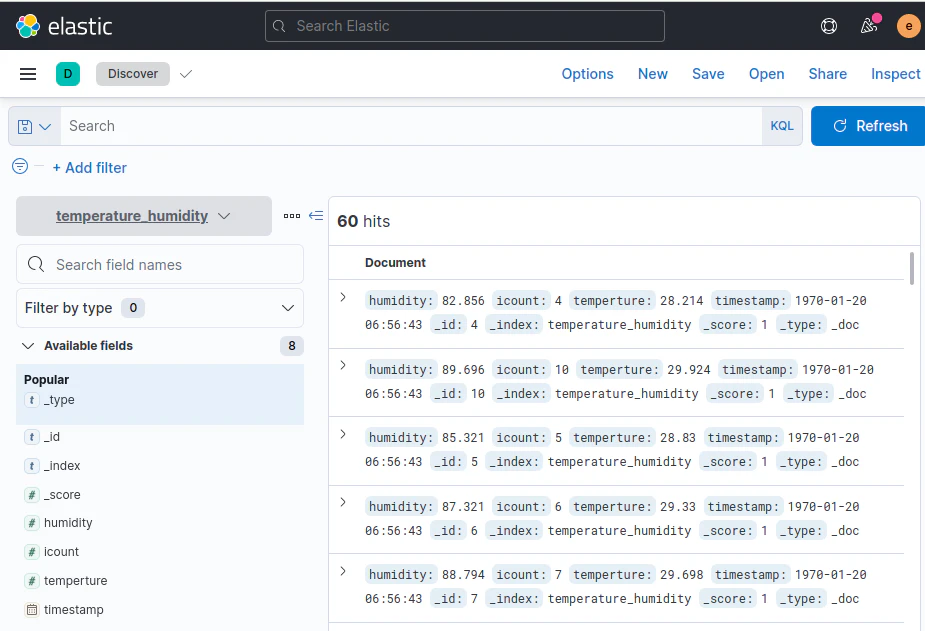

Kibana の Analytics -> Discover でデータを確認

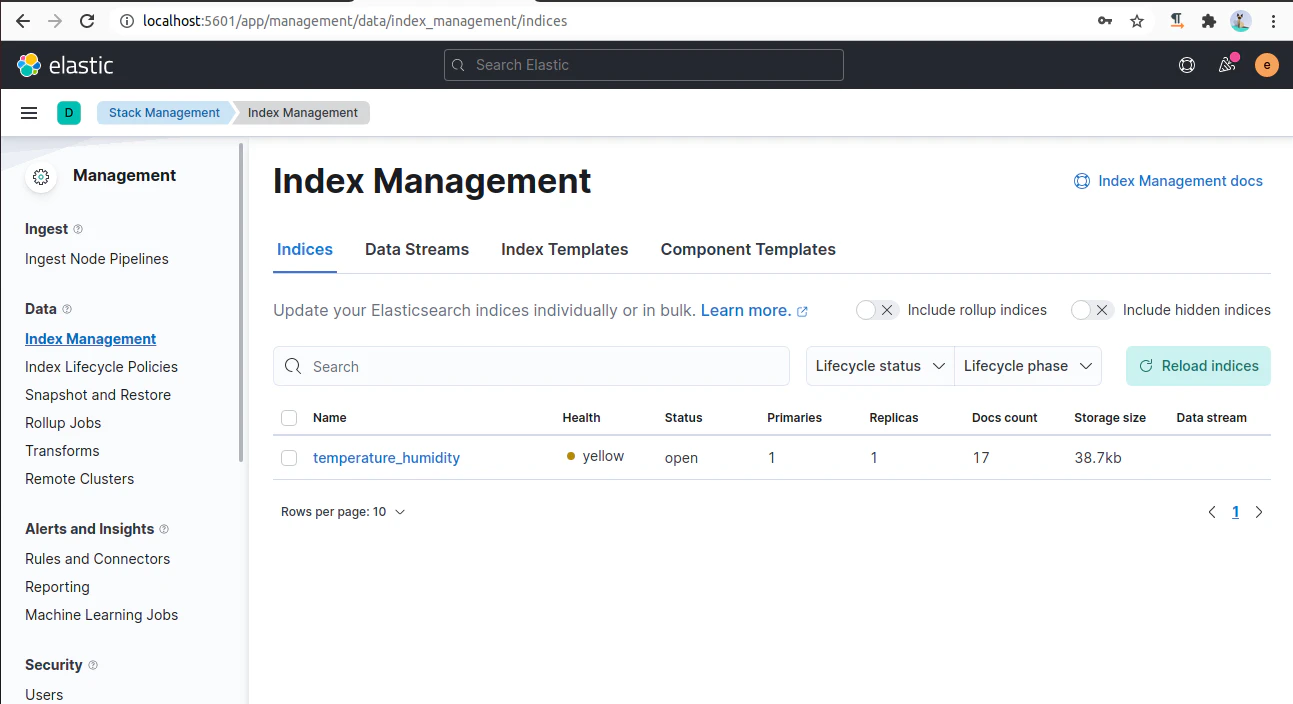

Index の確認

Management -> Stack Management -> Index Management

グラフの作成

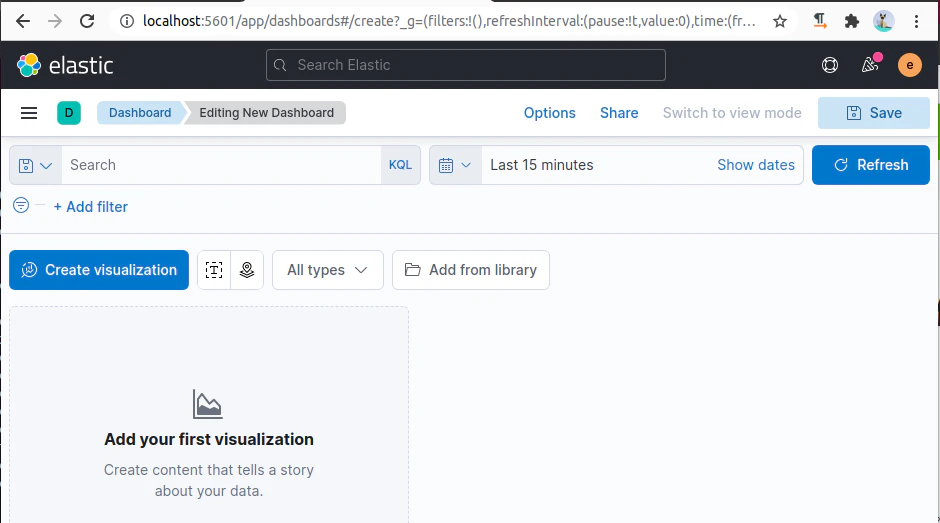

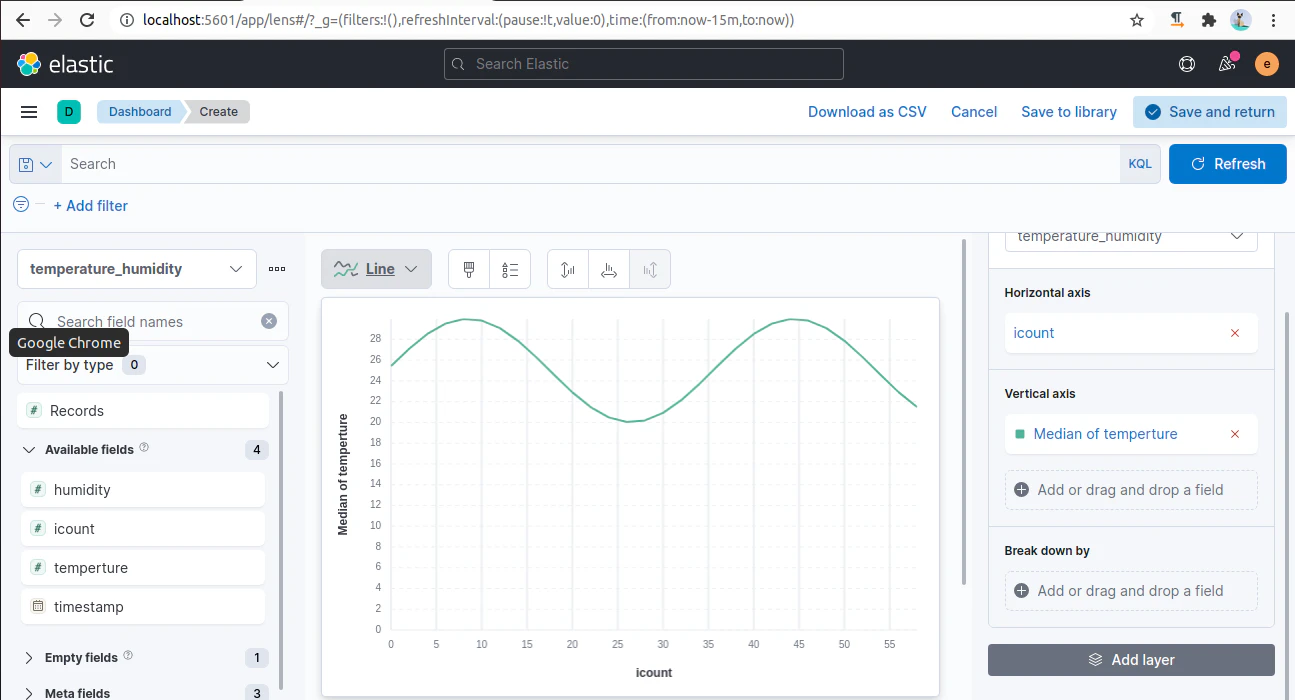

Dashboard でグラフの作成
