触感デバイス開発モジュールをArduino MKR ZEROで使う

・はじめに

ビット・トレード・ワンから販売されている触感デバイス開発モジュール(https://btoshop.jp/products/hapstak) はi2s規格の音声再生によりマイコンボードと接続して簡単に触覚作品を作ることができるモジュールです。マイコンボードは M5 ATOM シリーズと Arduino MKR ZERO であればボードのピンにそのまま接続して動かすことができます。
Arduino MKR ZEROを使って触感デバイス開発モジュールを動かしてみたいと思います。

・Arduino Maker Zeroのセットアップ

ボードマネージャーから「Arduino SAMD boards」をインストールする必要があります。

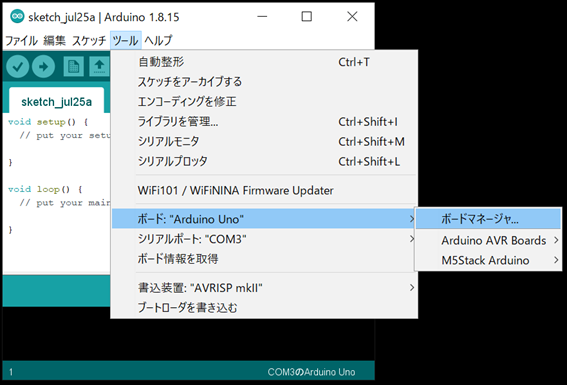

１． ツール＞ボード＞ボードマネージャーを選択
２． Zeroと検索するとArduino SAMD boardsが出てくるのでそれをインストールします。
３． ツール＞ボード＞Arduino SAMD＞Arduino MKRZEROを選択
これでArduino maker zeroに書き込むことが可能となります。

音声処理に関わるArduinoのサンプルが紹介されているサイト(https://tigoe.github.io/SoundExamples/) からI2S, the Inter-IC Sound Protocol>WAV file playback with potentiometer volume controlを開きます。このGitHubに公開されているコードをダウンロードします。(ダウンロードはこの上流のSoundExamplesから行うことができます。ダウンロードしたファイルの中から ArduinoSound_Examples> WaveVolumeControl> WaveVolumeControl.inoを開きます。

WaveVolumeControl.ino を実行するためにArduinoSoundというライブラリーが必要です。

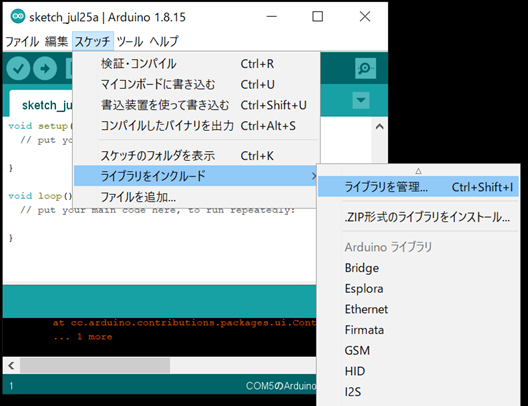

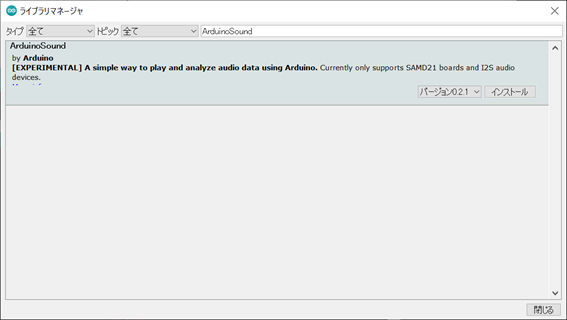

そこでライブラリーを管理＞ライブラリーマネージャーからこのライブラリーを検索してインストールします。

WaveVolumeControl.ino では Arduino のアナログ入力 A0 の入力値に応じて音の大きさをコントロールするものなので、ここではしたから4行目の
AudioOutI2S.volume(loudness);
を
AudioOutI2S.volume(100);
に変更して常に最大のボリュームで音が鳴るようにします。

このプログラムを Arduino MKR ZERO に書き込むことによって、Arduino MKR ZERO に挿入されたSDカードのルートある"SOUND.WAV"という音声ファイルで触感デバイス開発モジュールを振動させることができます。
※挿入するSDカードのファイルシステムはFAT16、FAT32である必要があります。
