文字の形を自分で作る ― フォントを自作して描画するC言語の実験

Posted at 2025-05-03

初めに

文字表示はあまりにも当たり前すぎて、普段は意識しない

本記事の狙い：「文字ってどう表示されてるの？」を一から見直す

実験の概要：「HELLO WORLD」を自作フォントで表示

そもそもフォント（字体）とは？

文字コード（ASCIIなど）は「どの文字か」を決めているだけ
「どう描くか」はフォント（字体）の仕事

自作フォントを定義する（8×8ドット文字）

ドット絵とは？ビットで表現する方法

実際のフォントデータ（例：'H'や'R'の定義）

各ビットが画素に対応している仕組み

ドット絵を描く処理

SetPixel() で画素単位の描画を行う

1文字ずつ描く仕組み

1行の文字列「HELLO WORLD」を並べて描く方法

プログラム

custom_font.c

#include <windows.h>

#define CHAR_WIDTH 8
#define CHAR_HEIGHT 8
#define CHAR_SPACING 2

// HELLO WORLD に使うすべての文字のビットマップ定義（8x8）
const unsigned char FONT_H[8] = {
    0b10000001,
    0b10000001,
    0b10000001,
    0b11111111,
    0b10000001,
    0b10000001,
    0b10000001,
    0b00000000
};

const unsigned char FONT_E[8] = {
    0b11111111,
    0b10000000,
    0b10000000,
    0b11111110,
    0b10000000,
    0b10000000,
    0b11111111,
    0b00000000
};

const unsigned char FONT_L[8] = {
    0b10000000,
    0b10000000,
    0b10000000,
    0b10000000,
    0b10000000,
    0b10000000,
    0b11111111,
    0b00000000
};

const unsigned char FONT_O[8] = {
    0b01111110,
    0b10000001,
    0b10000001,
    0b10000001,
    0b10000001,
    0b10000001,
    0b01111110,
    0b00000000
};

const unsigned char FONT_W[8] = {
    0b10000001,
    0b10000001,
    0b10000001,
    0b10000001,
    0b10011001,
    0b10100101,
    0b01000010,
    0b00000000
};

const unsigned char FONT_R[8] = {
    0b11111100,
    0b10000010,
    0b10000010,
    0b11111100,
    0b10001000,
    0b10000100,
    0b10000010,
    0b00000000
};

const unsigned char FONT_D[8] = {
    0b11111110,
    0b10000001,
    0b10000001,
    0b10000001,
    0b10000001,
    0b10000001,
    0b11111110,
    0b00000000
};

const unsigned char FONT_SPACE[8] = {
    0b00000000,
    0b00000000,
    0b00000000,
    0b00000000,
    0b00000000,
    0b00000000,
    0b00000000,
    0b00000000
};

// "HELLO WORLD" という文字列を表示するために、
// 各文字に対応するドット絵データ（フォント）をポインタで並べたもの
// 各フォントデータは、文字を画面に描画するための8×8ドットのビットパターンを表している
const unsigned char* MESSAGE[] = {
    FONT_H, FONT_E, FONT_L, FONT_L, FONT_O,
    FONT_SPACE,
    FONT_W, FONT_O, FONT_R, FONT_L, FONT_D
};

#define MESSAGE_LEN (sizeof(MESSAGE) / sizeof(MESSAGE[0]))

void draw_char(HDC hdc, int x, int y, const unsigned char* font) {
    for (int row = 0; row < CHAR_HEIGHT; row++) {
        for (int col = 0; col < CHAR_WIDTH; col++) {
            if (font[row] & (1 << (7 - col))) {
                SetPixel(hdc, x + col, y + row, RGB(0, 0, 0));
            }
        }
    }
}

LRESULT CALLBACK WndProc(HWND hwnd, UINT msg, WPARAM wParam, LPARAM lParam) {
    switch (msg) {
    case WM_PAINT: {
        PAINTSTRUCT ps;
        HDC hdc = BeginPaint(hwnd, &ps);

        int x = 10;
        int y = 10;
        for (int i = 0; i < MESSAGE_LEN; i++) {
            draw_char(hdc, x, y, MESSAGE[i]);
            x += CHAR_WIDTH + CHAR_SPACING;
        }

        EndPaint(hwnd, &ps);
        break;
    }
    case WM_DESTROY:
        PostQuitMessage(0);
        break;
    default:
        return DefWindowProc(hwnd, msg, wParam, lParam);
    }
    return 0;
}

int WINAPI WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance,
                   LPSTR lpCmdLine, int nCmdShow) {
    const char CLASS_NAME[] = "CustomFontWindow";

    WNDCLASS wc = { };
    wc.lpfnWndProc = WndProc;
    wc.hInstance = hInstance;
    wc.lpszClassName = CLASS_NAME;
    wc.hbrBackground = (HBRUSH)(COLOR_WINDOW+1);

    RegisterClass(&wc);

    HWND hwnd = CreateWindowEx(
        0,
        CLASS_NAME,
        "Custom HELLO WORLD",
        WS_OVERLAPPEDWINDOW,
        CW_USEDEFAULT, CW_USEDEFAULT, 400, 200,
        NULL, NULL, hInstance, NULL
    );

    if (hwnd == NULL) return 0;

    ShowWindow(hwnd, nCmdShow);

    MSG msg = { };
    while (GetMessage(&msg, NULL, 0, 0)) {
        TranslateMessage(&msg);
        DispatchMessage(&msg);
    }

    return 0;
}

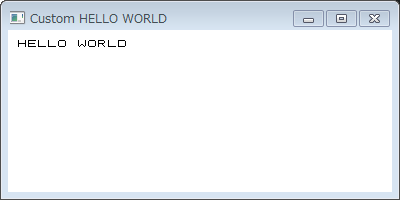

動作

プログラムの解説

※文字描画に関わる処理のみに絞り、windows固有の書き方については割愛します。

定義

MESSAGEは文字列に相当。ここでHELLO WORLDを設定している。
MESSAGE_LENはHELLO WORLDの文字数11が入る。

const unsigned char* MESSAGE[] = {
    FONT_H, FONT_E, FONT_L, FONT_L, FONT_O,
    FONT_SPACE,
    FONT_W, FONT_O, FONT_R, FONT_L, FONT_D
};

#define MESSAGE_LEN (sizeof(MESSAGE) / sizeof(MESSAGE[0]))

WndProc関数

10,10の座標から文字数分forを回して描画していく。
MESSAGE配列の中にどの文字を表示するかの情報が入っている
draw_charを呼び出しピクセル単位で文字を描画する。
一文字出力する毎にｘ座標を一文字分の幅8＋間隔2ずつ右へずらす

        int x = 10;
        int y = 10;
        for (int i = 0; i < MESSAGE_LEN; i++) {
            draw_char(hdc, x, y, MESSAGE[i]);
            x += CHAR_WIDTH + CHAR_SPACING;
        }

draw_char関数

高さ８、幅８の2重ループで処理
(1 << (7 - col)) は、col 番目のビットを1に設定するための式
font[row] & (1 << (7 - col)) で、font[row] の中で指定された col 番目のビットが 1 かどうかを確認
結果が 0 でない場合（つまりビットが 1 であれば）、その位置にピクセル(黒)を描画

    for (int row = 0; row < CHAR_HEIGHT; row++) {
        for (int col = 0; col < CHAR_WIDTH; col++) {
            if (font[row] & (1 << (7 - col))) {
                SetPixel(hdc, x + col, y + row, RGB(0, 0, 0));
            }
        }
    }

例：1 行のビット列を描画する流れ

例えば、font[row] の値が次のようなビット列だったとします：

font[0] = 0b10110010;

これは、次のようにビット配置されます（左が上位ビット）：

bit位置: 7 6 5 4 3 2 1 0
値 : 1 0 1 1 0 0 1 0
描画 : ■ □ ■ ■ □ □ ■ □

この1バイトは、row = 0（上から1行目）に相当します。

col	`1 << (7 - col)`	`font[0] & ...`	結果	描画位置（x + col, y）
0	`0b10000000`	`1`（true）	■	`(x + 0, y + 0)` ⇒ ピクセル描画
1	`0b01000000`	`0`（false）	□	描画しない
2	`0b00100000`	`1`	■	`(x + 2, y + 0)`
3	`0b00010000`	`1`	■	`(x + 3, y + 0)`
4	`0b00001000`	`0`	□	描画しない
5	`0b00000100`	`0`	□	描画しない
6	`0b00000010`	`1`	■	`(x + 6, y + 0)`
7	`0b00000001`	`0`	□	描画しない
