CSS animation で遊び倒す -SVG Line -

Last updated at Posted at 2019-02-08

CSS animation day18 となりました。
本日は、SVG を使って、Line でアニメーションを設定します。

#1. 完成版
ダウンロード (44).gif

#2. なぜか?
モニター心電図って病棟管理ではめちゃくちゃ大事ですが、なかなか難しいです。特に看護師さんたちが教科書で勉強するのに、適した教材は少なく、現場で苦労している姿をよく目にします。教科書のような静止画を、座学で見て勉強しても、臨場感がないため実戦に活かしづらく、苦手意識を持つ人々は多いと一循環器内科医として、感じております。
そこで、近い将来、SVG animation を使って、モニター心電図のweb siteを作りますが、この技術をふんだんに使えればと思いました。

#3. 参考文献
CSS trick
SVG line drawing animation | SVG Stroke Animation With Html and CSS

#4. 分解してみる

❶.

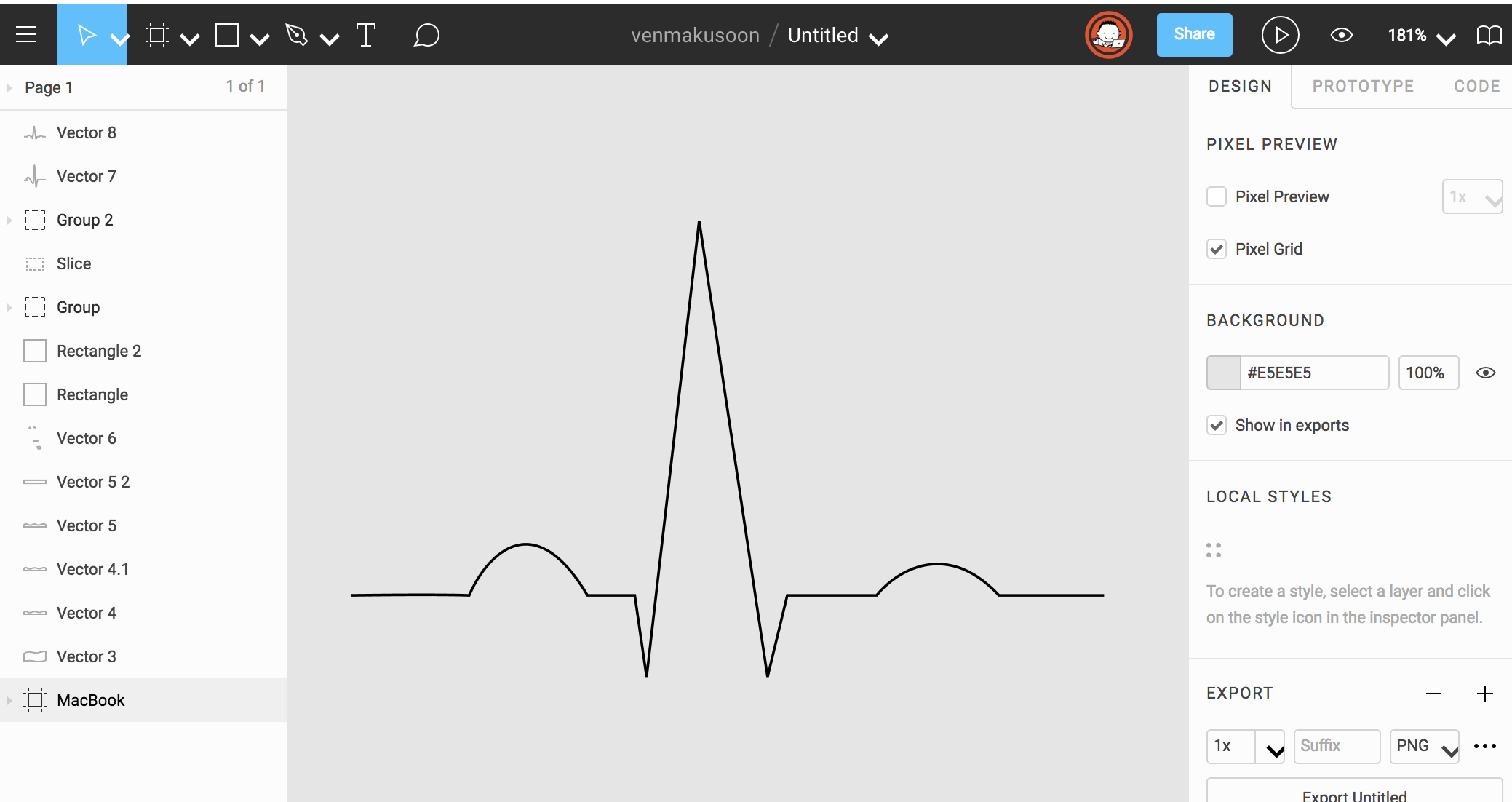

まず、Figma で適当に、ラインを書きます。

スクリーンショット 2019-02-08 13.01.34.png

では、コードを書いていきましょう。

index.html
<!DOCTYPE html>
<html lang="ja">
  <head>
    <meta charset="UTF-8" />
    <link rel="stylesheet" href="css/styles.css" />

  </head>
  <body>
    <svg
      width="288"
      height="175"
      viewBox="0 0 288 175"
      fill="none"
      xmlns="http://www.w3.org/2000/svg"
    >
      <path
        d="M1 143.5C28.6 143.1 42.5 143.333 46 143.5C52.3333 128.834 70.2 108.3 91 143.5H109L113.5 174.5L133.5 1L159.5 174.5L167 143.5H201C208.167 134.5 227.5 121.9 247.5 143.5H287.5"
        stroke="black"
      />
    </svg>
  </body>
</html>
styles.css
body {
  margin: 0;
  padding: 0;
}

svg {
  width: 500px;
  height: 500px;
  position: absolute;
  top: 50%;
  left: 50%;
  transform: translate(-50%, -50%);
}
スクリーンショット 2019-02-08 15.13.24.png

❷.
では、どうしたら、Line のアニメーションができるでしょうか?

答えは、stroke-dasharray と stroke-dashoffset を使います。
順に説明します。


. stroke-dasharray
破線の間隔をつけるプロパティです。
値が大きけれ大きいほど、間隔が広くなります。

stroke-dashoffset
SVG pathが始まる場所を指定します。


この2つをどう使うかというと、

1. 破線の間隔が、SVG の線の長さと同じ値を探し、stroke-dasharrayに設定して、全てを隠します。
2. SVG のpathが始まる場所を、全てが隠れる位置になるよう設定します。つまり、stroke_dasharray と、stroke-dashoffset に同じ値を設定します。
3. stroke_dashoffset をアニメーションで動かします。

実際のコードで見て見ましょう。

styles.scss
svg {
  width: 500px;
  height: 500px;
  position: absolute;
  top: 50%;
  left: 50%;
  transform: translate(-50%, -50%);

  .line {
    stroke-width: 4px;
    stroke-dasharray: 700px;
    stroke-dashoffset: 700px;
    animation: draw 2s linear infinite;
  }
}

@keyframes draw {
  to {
    stroke-dashoffset: 0px;
  }
}

ダウンロード (44).gif

こんな簡単なコードで、心電図波形が出来上がりました。
本日は以上です、また明日〜
