Container Engine for Kubernetes (OKE)のLoadBalancerサービスをフレキシブル・シェイプで作成する

はじめに

以前、OKEのLoadBalancerサービスの設定を確認した時は、特に何もオプションを指定しなかったので、OCIのロードバランサーは帯域が固定の動的シェイプとしてデプロイされていました。

このシェイプは古い仕様のロードバランサーなので、今回は帯域の最小と最大を指定する「フレキシブル・シェイプ」の作成方法を確認したいと思います。

環境確認

Kubernetesクラスタ、LoadBalancerのエンドポイントになるPodは事前に作成済みです。

$ kubectl get node
NAME          STATUS   ROLES   AGE    VERSION
10.0.10.152   Ready    node    2d1h   v1.21.5
10.0.10.187   Ready    node    2d1h   v1.21.5
10.0.10.253   Ready    node    2d1h   v1.21.5

$ kubectl get pod -L run
NAME    READY   STATUS    RESTARTS   AGE   RUN
nginx   1/1     Running   0          65m   nginx

LoadBalancerのデプロイ

マニフェスト

フレキシブル・シェイプを指定するには、マニフェストで annotations を指定します。
フレキシブル・シェイプ以外にも指定できる annotations は、こちらに書かれています。

今回用意したマニフェストは以下になります。
マニュアルにもサンプルが書かれていますが、マニュアル通りのマニフェストだとエラーになりました。
「oci-load-balancer-shape-flex-min」と「oci-load-balancer-shape-flex-max」で指定する値はダブルクォーテーション「"」で囲う必要があります。

flex-lb.yaml

apiVersion: v1
kind: Service
metadata:
  name: flex-nginx-lb
  labels:
    run: nginx
  annotations:
    service.beta.kubernetes.io/oci-load-balancer-shape: "flexible"
    service.beta.kubernetes.io/oci-load-balancer-shape-flex-min: "10"
    service.beta.kubernetes.io/oci-load-balancer-shape-flex-max: "50"
spec:
  type: LoadBalancer
  ports:
  - port: 80
    targetPort: 80
  selector:
    run: nginx

LoadBalancerのデプロイ

マニフェストをapplyしてLoadBalancerをデプロイします。

$ kubectl apply -f flex-lb.yaml
service/flex-nginx-lb created

少し待って、確認します。

$ kubectl get svc
NAME            TYPE           CLUSTER-IP      EXTERNAL-IP     PORT(S)        AGE
flex-nginx-lb   LoadBalancer   10.96.251.231   152.70.204.12   80:30990/TCP   95s

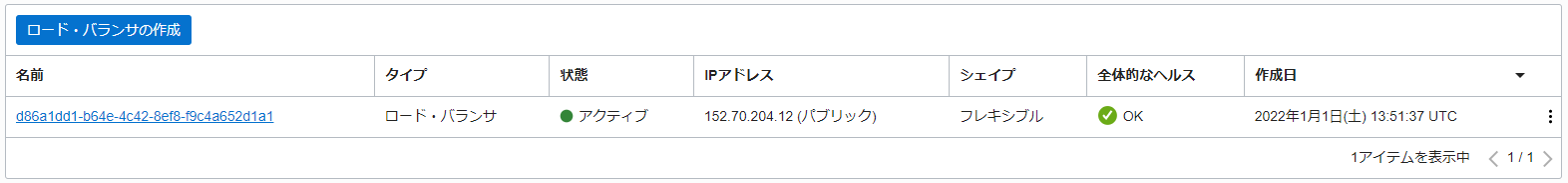

OCIのコンソールでも確認すると、フレキシブル・シェイプでロードバランサーが作成されています。

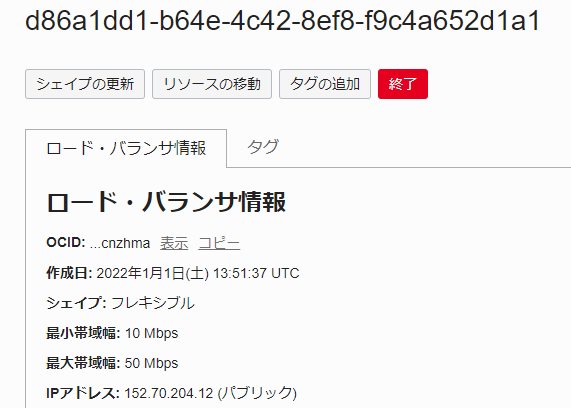

最小帯域幅、最大帯域幅も annotations で指定した値になっています。

疎通確認

LoadBalancerの External-IPにアクセスして、疎通を確認します。

$ curl 152.70.204.12 |grep nginx!
<title>Welcome to nginx!</title>
<h1>Welcome to nginx!</h1>

削除

Kubernetes上でLoadBalancerを削除すると、OCIのロードバランサーも削除されます。

$ kubectl delete -f flex-lb.yaml
service "flex-nginx-lb" deleted
