nginxの多段リバースプロキシ環境での各proxy_set_headerの設定

はじめに

dockerコンテナでwebサーバを公開する際、いくつかのリバースプロキシを経由することになります。その際、正しくアクセス元のIP(remote_addr)を最後段のバックエンドまで伝えるために、各リバースプロキシとバックエンドの設定（主にproxy_set_header)を整理してみました。

参考↓

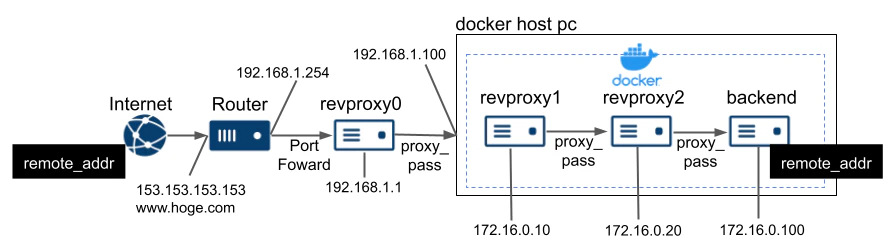

こんな感じを想定

インターネットからのアクセス元（remote_addr)
1.ルータのWAN（グローバルIP:153.153.153.153)にhttp://www.hoge.com/でアクセス
2.ルータはポート80を最初のリバースプロキシ(revproxy0）にポートフォワード
3.revproxy0はまずdocker host pcにproxy_pass
4.docker host pcは内部のdockerコンテナに転送
５.dockerコンテナの内部のrevproxy1で受けrevproxy2に転送
6.最終的にrevproxy2はbackendに転送

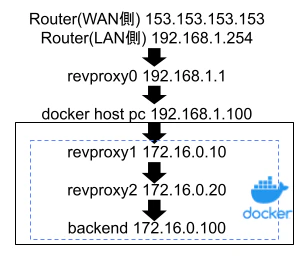

IPの流れ

各リバースプロキシの設定

※全てnginxとします。

• revproxy0(192.168.1.1)
  ルータのポートフォワードを受けdocker host pc（192.168.1.100）に転送する最初のリバースプロキシ

server {
	server_name xxx.hoge.com;
	listen 80;
	location / {
	  proxy_set_header    Host    $host;
	  proxy_set_header    X-Forwarded-Host       $host;
	  proxy_set_header    X-Real-IP    $remote_addr;
	  proxy_set_header    X-Forwarded-For    $remote_addr;
	  proxy_pass	http://192.168.1.100/;
	}
}

• docker host pc(192.168.1.100)
  dockerを起動していればrevproxy1に転送される。
  ↓dockerでの多段リバースプロキシ環境構築はこちら

• revproxy1(172.16.0.10)
  dockerコンテナの１番目のリバースプロキシ、revproxy2に転送する。

server {
    server_name  _;
    listen       80;
    location / {
      proxy_set_header Host                   $host;
      proxy_set_header X-Forwarded-Host       $host;
      proxy_set_header X-Real-IP              $remote_addr;
      proxy_set_header X-Forwarded-For        "$http_x_forwarded_for, $realip_remote_addr";
      proxy_pass                              http://revproxy2;
    }
}

• revproxy2(172.16.0.20)
  dockerコンテナの２番目のリバースプロキシ、backendに転送する。
  revproxy1とはproxy_passが異なるだけ。

server {
    server_name _;
    listen      80;
    location / {
      proxy_set_header Host                   $host;
      proxy_set_header X-Forwarded-Host       $host;
      proxy_set_header X-Real-IP              $remote_addr;
      proxy_set_header X-Forwarded-For        "$http_x_forwarded_for, $realip_remote_addr";
      proxy_pass                              http://backend;
    }
}

• backend(172.16.1.100)
  最終的にWEBページを表示させるwebサーバ。運用ではwebアプリ（railsなど）になると思うが、検証環境なのでここもdockerコンテナのnginx。
  revproxyと異なるのは後段にproxyする必要がないのでproxy_set_headerの記述が無い。

  server {
    server_name _;
    listen       80;
    set_real_ip_from 192.168.1.1;
    set_real_ip_from proxy1;
    set_real_ip_from proxy2;
    real_ip_header    X-Forwarded-For;
    real_ip_recursive on;
    location / {
      root  /usr/share/nginx/html;
      index index.html;
    }
  }

まとめ

1.　ルータから受け取る最初のリバースプロキシ(revproxy0)のX-Forwarded-Forは「$remote_addr」

2.　前段からデータを受け取って後段に流す各リバースプロキシ(revproxy1,revproxy2）のproxy_set_headerはどちらも同じ設定でよい。異なるのはproxy_pass先のみ。

X-Forwarded-For "$http_x_forwarded_for,$realip_remote_addr”;

このようにすると、経由したリバースプロキシがわかる。

↓参考

3.　最終的なbackendには、前段まで経由した各リバースプロキシをset_real_ip_fromで記述する。
docker内のリバースプロキシはdockerホスト名で良いが、最初のリバースプロキシはdocker内でホスト名の解決ができないため、IPアドレスで指定する。
real_ip_recursive onにすることで、remote_addrがバックエンドに伝わる。

    #経由するリバースプロキシをすべて記載
    set_real_ip_from 192.168.1.1;
    set_real_ip_from proxy1;
    set_real_ip_from proxy2;

    real_ip_header    X-Forwarded-For;
    real_ip_recursive on;
