GPIOでLEDを点滅させる

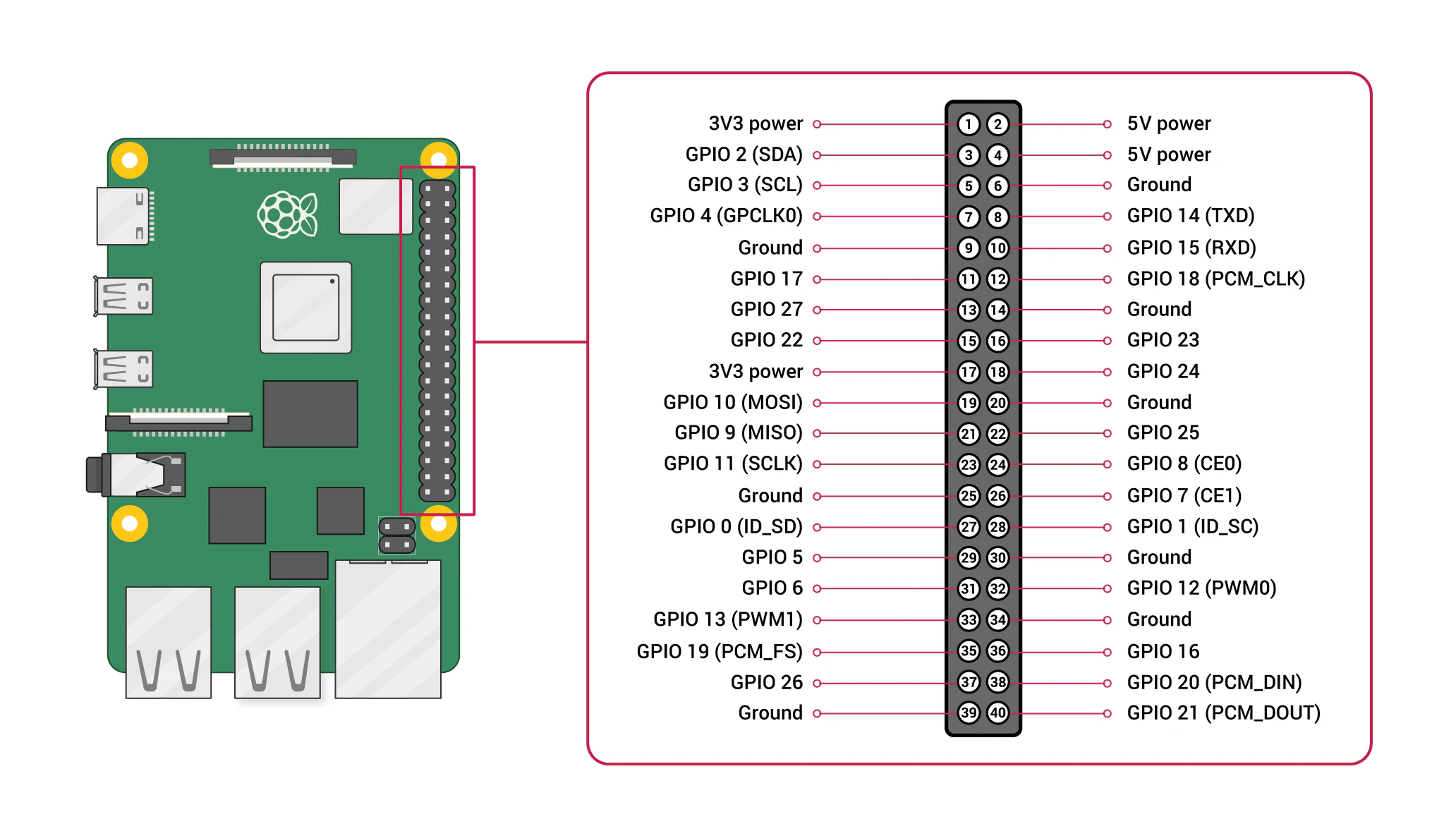

GPIOの配置

参照元公式ページ
https://www.raspberrypi.com/documentation/computers/raspberry-pi.html#gpio-and-the-40-pin-header

プログラム

GPIO17でLEDを点滅させるプログラム

sample1.py

from gpiozero import LED
from time import sleep

led = LED(17)

while True:
    led.on()
    sleep(1)
    led.off()
    sleep(1)

回路設計

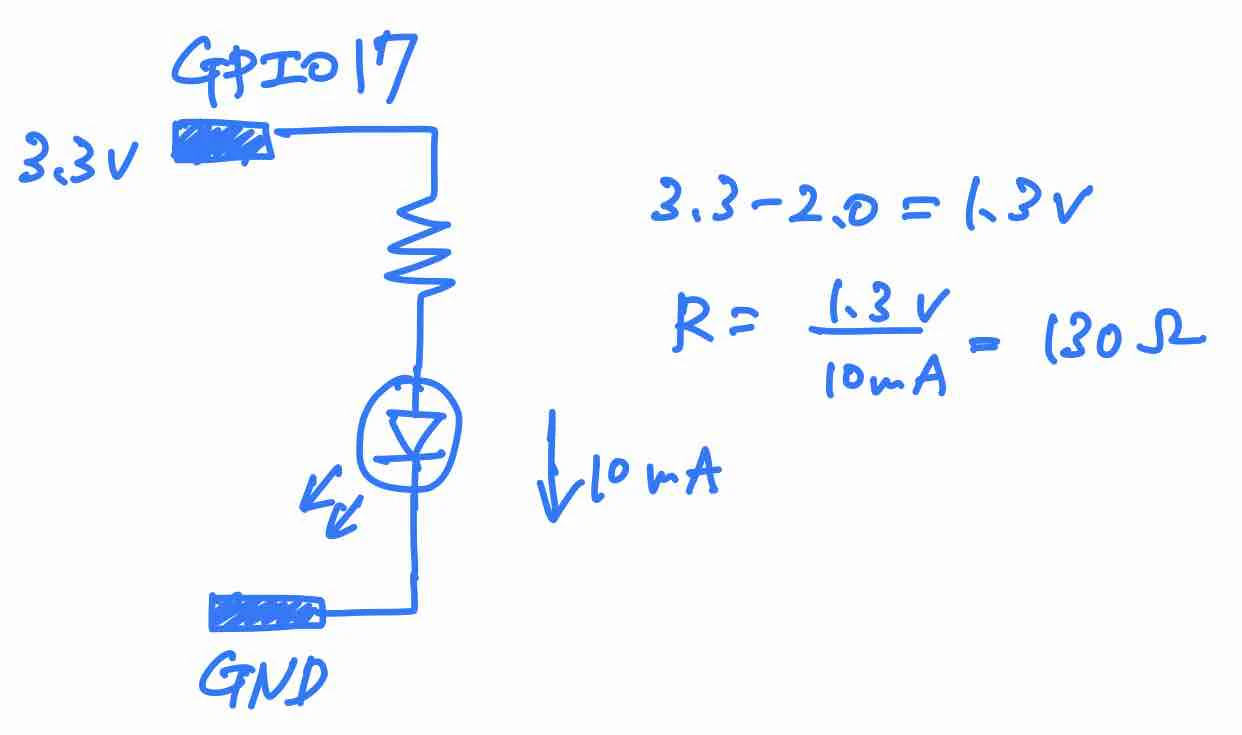

下記の条件から抵抗値を求めます。
・LEDに10mA流したい
・LEDは2.0Vの電圧降下がある
・GPIOがONの時、3.3Vになる

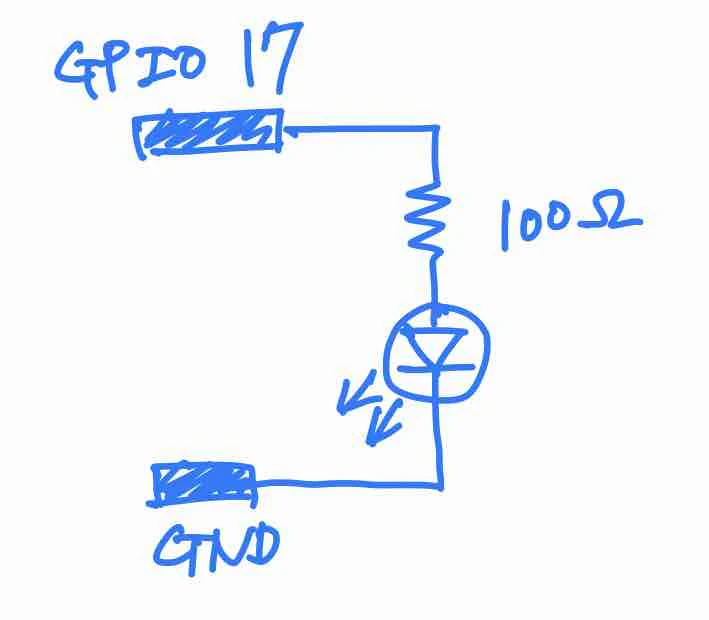

手持ちに130Ωがなく、100Ωの抵抗で作成しました。
・GPIO17（11番ピン）
・GND（6番ピン）

実行

python sample1.py

LEDが1秒おきにピカピカしました!
