PytorchでRANSAC

Last updated at Posted at 2021-06-30

今回はPytorchで最小二乗法を用いた簡易的なRANSACを実装します．Pytorchではミニバッチを前提とした演算が可能なため，最小二乗フィッティングを用いたRANSACはfor文を用いない実装ができます．しかし計算途中のデータをメモリにのせる必要があるので，場合によっては現実的ではないかもしれません．とはいえループを減らすのに役立つと思います．また，並列に行うためアウトライヤを除くことができません，つまり厳密にはRANSACではないかもしれません．

import numpy as np
import matplotlib.pyplot as plt
import torch

最小二乗法

まずnumpyで実装し，次にpytorchで二つの最小二乗解を並列に求めたいと思います．

numpy

まずは，データの作成を行います．

x = np.arange(0,1,0.01)

a = 2.0
b = 3.0  # このbは距離計算や式におけるcであることに注意

def func(x):
    return a*x+b

y = func(x) + 0.1*np.random.randn(len(x))

fig, ax = plt.subplots()
ax.scatter(x,y)

<matplotlib.collections.PathCollection at 0x1e86ae05f48>

グラフからも分かりますが，$y = ax + c$ $(a=2, c=3)$のデータにノイズが混ざったデータです．
次に，numpyの行列演算で最小二乗解を求めます．

# 計画行列
X = np.stack([x,np.ones(len(x))],axis=1)

# 最小二乗解
inv_XtX = np.linalg.inv(np.dot(X.T,X))
Xty = np.dot(X.T,y)
beta_hat = np.dot(inv_XtX, Xty)
print(beta_hat)

[2.00013207 3.01041776]

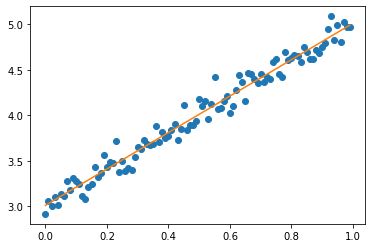

最小二乗解をグラフで表示させます．

y_hat = np.dot(X, beta_hat)

fig, ax = plt.subplots()
ax.scatter(x,y)
ax.plot(x,y_hat,color="C1")

[<matplotlib.lines.Line2D at 0x1e86b302f88>]

Pytorch

pytorchではバッチごとに行列の積torch.bmm，逆行列torch.inverse，転置torch.transposeが計算できるので，複数データを並列に最小二乗解を計算できます．

まずは，データの作成を行います．

x_1 = torch.from_numpy(np.arange(0,1,0.01))
x_2 = torch.from_numpy(np.arange(2,3,0.01))

b_x = torch.stack([x_1,x_2],dim=0)

a_1 = 2.0
b_1 = 3.0  # このbは距離計算や式におけるcであることに注意

a_2 = 4.0
b_2 = 5.0  # このbは距離計算や式におけるcであることに注意

def func1(x):
    return a_1*x+b_1

def func2(x):
    return a_2*x+b_2

y_1 = func1(x_1) + 0.1*torch.randn(len(x_1))
y_2 = func2(x_2) + 0.1*torch.randn(len(x_2))

b_y = torch.stack([y_1,y_2],dim=0)

fig, ax = plt.subplots(figsize=(10,10))
ax.scatter(x_1.numpy(), y_1.numpy(), color="C0")
ax.scatter(x_2.numpy(), y_2.numpy(), color="C1")

<matplotlib.collections.PathCollection at 0x1e86b380048>

$(a=2, c=3)$と$(a=4, c=5)$にそれぞれノイズがかかったデータです．
Pytorchで並列に最小二乗解を求めます．ここで注意しなければならないのはtorch.bmmは二つのバッチの行列が必要になるので，ベクトルは明示的に行列に変換します．

# 計画行列
ones = torch.ones_like(b_x)
b_X = torch.stack([b_x, ones],dim=2)

# 最小二乗解
b_XtX = torch.bmm(b_X.transpose(1,2),b_X)
b_inv_XtX = torch.inverse(b_XtX)
b_Xty = torch.bmm(b_X.transpose(1,2),b_y[:,:,None])

b_beta_hat = torch.bmm(b_inv_XtX, b_Xty)  # (batch,2,1) であることに注意
print(b_beta_hat)

tensor([[[2.0427],
         [3.0002]],

        [[3.8828],
         [5.2894]]], dtype=torch.float64)

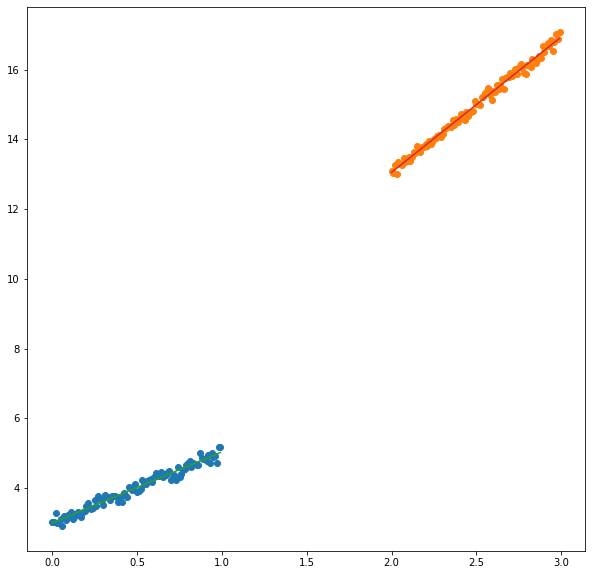

最小二乗解をグラフで表示させます．

b_y_hat = torch.bmm(b_X, b_beta_hat)

fig, ax = plt.subplots(figsize=(10,10))
ax.scatter(x_1.numpy(), y_1.numpy(), color="C0")
ax.scatter(x_2.numpy(), y_2.numpy(), color="C1")

ax.plot(x_1.numpy(), b_y_hat[0,:,:].squeeze(dim=1).numpy(),color="C2")
ax.plot(x_2.numpy(), b_y_hat[1,:,:].squeeze(dim=1).numpy(),color="C3")

[<matplotlib.lines.Line2D at 0x1e86b5e1e88>]

RANSAC

以上の計算を用いて，2次元の直線検出のRANSACを試してみます．手順としては

  • すべての$n$個の点から，$s$点×$m$をサンプリングして$m$個それぞれの最小二乗解(直線)を求める．
  • 各直線について，すべての点との距離を計算し，閾値以内に収まる点の数を求める．
  • 最も閾値以内に収まる点の多い直線を結果とする．

まずnumpyとfor文で実装してからpytorchで実装してみます．

データの作成

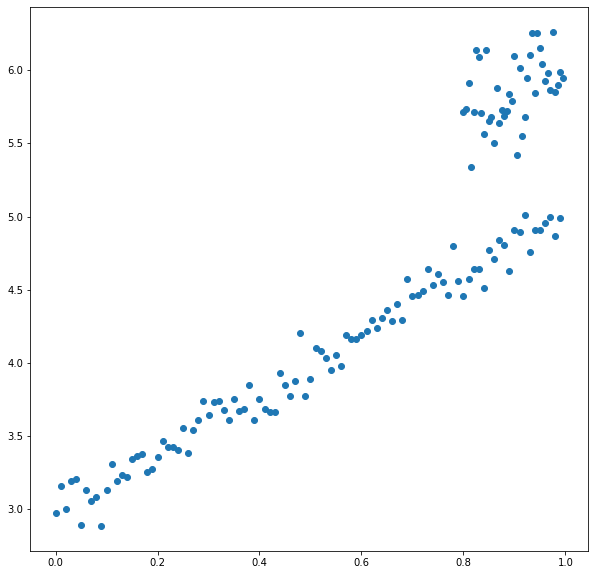

($a=2, c=3$)のデータにまとまったノイズが乗ってしまったようなデータとします．

a_1 = 2.0
b_1 = 3.0

a_2 = 2.0
b_2 = 4.0

def func1(x):
    return a_1*x+b_1

def func2(x):
    return a_2*x+b_2

x_1 = np.arange(0,1,0.01)
x_2 = np.arange(0.8,1,0.005)
all_x = np.concatenate([x_1,x_2],axis=0)

y_1 = func1(x_1) + 0.1*np.random.randn(len(x_1))
y_2 = func2(x_2) + 0.2*np.random.randn(len(x_2))
all_y = np.concatenate([y_1,y_2],axis=0)

fig, ax = plt.subplots(figsize=(10,10))
ax.scatter(all_x, all_y, color="C0")

<matplotlib.collections.PathCollection at 0x1e86b5ffc88>

print("all_x length:",len(all_x))

all_x length: 140

サンプリング

直線の本数($m$)×一本の推定に利用する点数($s$)　の分だけデータをサンプリングする必要があります．

line_number = 20  # m
point_number = 5  # s

distance_th = 0.1  # 距離の閾値

非復元抽出としてすべての$m$本の直線で重複の無いサンプリングを行います．しかしlinenumber($m$)×point_number($s$)の数データよりデータ数が大きい必要があります．
numpy.random.permutationはrangeの値をランダムに並べ替えたndarrayを返す関数です．

random_index_flatten = np.random.permutation(len(all_x))[:line_number*point_number]
random_index = random_index_flatten.reshape(line_number, point_number)
# random_index

numpy

for文で回しながら，RANSACを計算します．距離の計算は点と直線の距離の公式を用いています．

distance_vote_list = []
solution_list = []

solution_points_list = []  # おまけ

for points_index in random_index:
    # 利用するデータ
    x = all_x[points_index]
    y = all_y[points_index]

    # 計画行列
    X = np.stack([x,np.ones(len(x))],axis=1)

    # 最小二乗解
    inv_XtX = np.linalg.inv(np.dot(X.T,X))
    Xty = np.dot(X.T,y)
    beta_hat = np.dot(inv_XtX, Xty)
    # 距離の計算
    a = beta_hat[0]
    b = - 1
    c = beta_hat[1]
    d_num = a * all_x + b * all_y + c  # (all_point_number(n))
    d_den = np.sqrt(a**2+b**2)  # 1
    d = np.abs(d_num) / d_den  # (all_point_number(n))

    # 投票
    vote_number = (d < distance_th).sum()

    distance_vote_list.append(vote_number)
    solution_list.append(beta_hat)

    solution_points_list.append(np.stack([x,y],axis=1))

solution_array = np.stack(solution_list, axis=0)
distance_vote_array = np.array(distance_vote_list)
ransac_solution_index = np.argmax(distance_vote_array,axis=0)

ransac_solution = solution_array[ransac_solution_index]
print("ransac solution:",ransac_solution)

ransac_solution_points = solution_points_list[ransac_solution_index]

ransac solution: [2.08543647 2.92102793]

print(distance_vote_array)

[68 79 78 98 91 65 70 61 67 70 58 67 71 72 61 85 75 84 72 76]

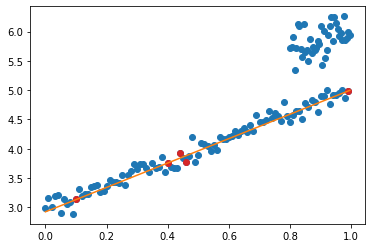

RANSACの計算結果をグラフで表示させます．赤い点は解を求めるのに利用した点です．

all_X = np.stack([all_x,np.ones(len(all_x))],axis=1)
ransac_y_hat = np.dot(all_X, ransac_solution)
fig,ax = plt.subplots()
ax.plot(all_x, ransac_y_hat, color="C1")
ax.scatter(all_x, all_y, color="C0")
ax.scatter(ransac_solution_points[:,0],ransac_solution_points[:,1],color="C3")

<matplotlib.collections.PathCollection at 0x1e86b771e88>

pytorch

ミニバッチとして並列にRANSACを計算します．

all_x_tensor = torch.from_numpy(all_x)  # (all_point_number(n))
all_y_tensor = torch.from_numpy(all_y)  # (all_point_number(n))

b_x = torch.from_numpy(all_x[random_index])  # (line_number(m), point_number(s))
b_y = torch.from_numpy(all_y[random_index])  # (line_number(m), point_number(s))

# 計画行列
ones = torch.ones_like(b_x)
b_X = torch.stack([b_x, ones],dim=2)

# 最小二乗解
b_XtX = torch.bmm(b_X.transpose(1,2),b_X)
b_inv_XtX = torch.inverse(b_XtX)
b_Xty = torch.bmm(b_X.transpose(1,2),b_y[:,:,None])

b_beta_hat = torch.bmm(b_inv_XtX, b_Xty)  # (batch,2,1) であることに注意
b_beta_hat_squeezed = b_beta_hat.squeeze(2)  # (batch,2)

# 距離の計算
a = b_beta_hat_squeezed[:,0]  # (line_number(m))
c = b_beta_hat_squeezed[:,1]  # (line_number(m))
d_num = a[:,None] * all_x_tensor[None,:]  - all_y_tensor[None,:] + c[:,None]  # (line_number(m), all_point_number(n))
d_den = torch.sqrt(a**2+(-1)**2)  # (line_number(m))
d = torch.abs(d_num) / d_den[:,None]

# 投票
b_vote_number = (d < distance_th).sum(dim=1)  # (line_number(m))
ransac_solution_index = np.argmax(b_vote_number.numpy(),axis=0)  # 正確な比較のためにnumpyで計算

ransac_solution = b_beta_hat_squeezed[ransac_solution_index].numpy()
print("ransac solution:", ransac_solution)

solution_points = torch.stack([b_x[ransac_solution_index,:],b_y[ransac_solution_index,:]],dim=1)

ransac solution: [2.08543647 2.92102793]

ここで注意しなければならないのは距離の計算でブロードキャストを用いていることです．
RANSACの計算結果をグラフで表示させます．

all_X = np.stack([all_x,np.ones(len(all_x))],axis=1)
ransac_y_hat = np.dot(all_X, ransac_solution)
fig,ax = plt.subplots()
ax.plot(all_x, ransac_y_hat, color="C1")
ax.scatter(all_x, all_y, color="C0")
ax.scatter(solution_points[:,0].numpy(),solution_points[:,1].numpy(),color="C3")

<matplotlib.collections.PathCollection at 0x1e86b7afd48>

おまけ(全ての点を利用した最小二乗法)

RANSACを用いない場合の計算をしてみます．

# 計画行列
X = np.stack([all_x,np.ones(len(all_x))],axis=1)

# 最小二乗解
inv_XtX = np.linalg.inv(np.dot(X.T,X))
Xty = np.dot(X.T,all_y)
beta_hat = np.dot(inv_XtX, Xty)
print(beta_hat)

[2.96600878 2.71063865]

y_hat = np.dot(X, beta_hat)

fig, ax = plt.subplots()
ax.scatter(all_x,all_y)
ax.plot(all_x,y_hat,color="C1")

[<matplotlib.lines.Line2D at 0x1e86b877e48>]

このようにノイズにひっばられてしまいます．

まとめ

  • Pytorchを利用してfor文を用いずにRANSACを実装しました．
