VMware vSAN ミラーリングについて

Last updated at 2022-03-03Posted at 2022-02-28

この記事では、VMware vSANのストレージポリシーである「許容する障害数」のミラーリング(RAID1)方式の作成方法から配置について詳しくご紹介していきます。

使用する環境

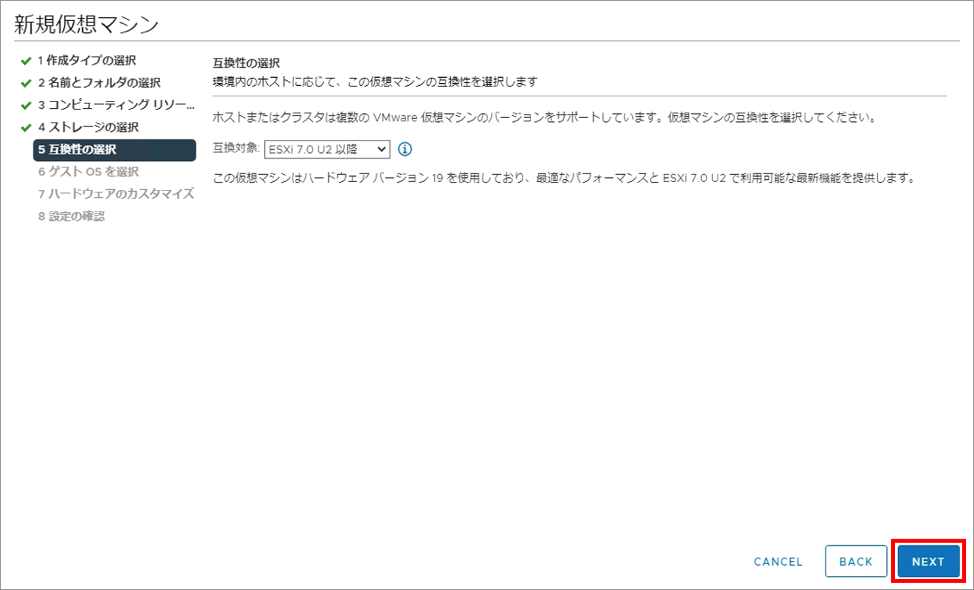

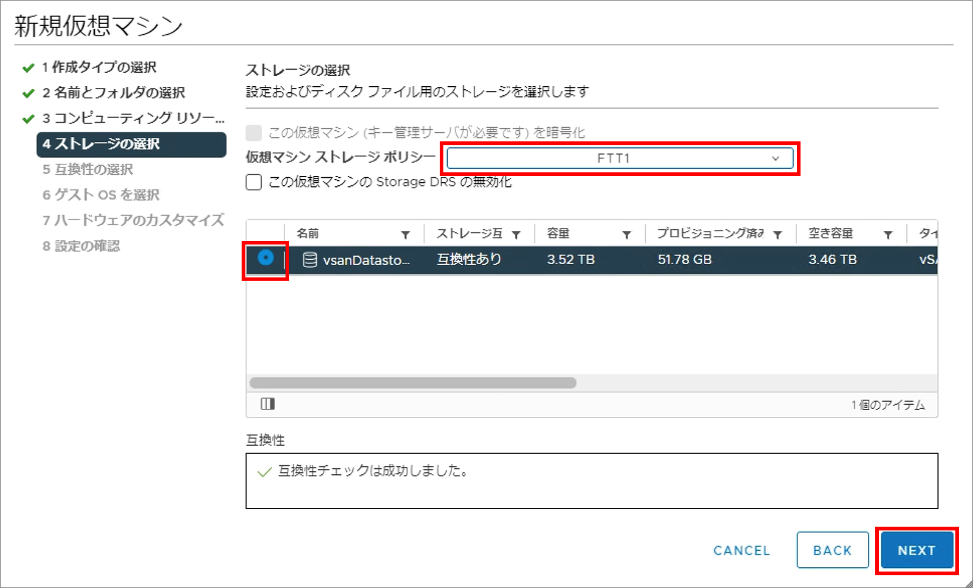

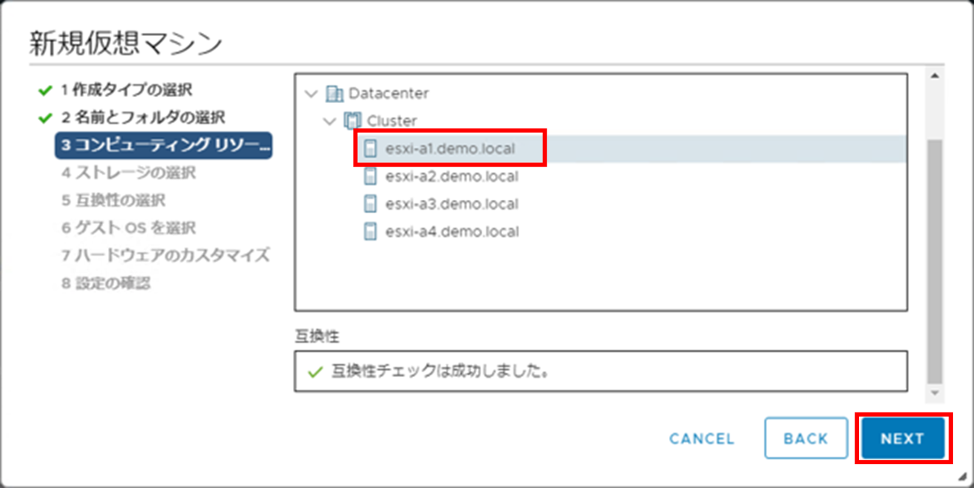

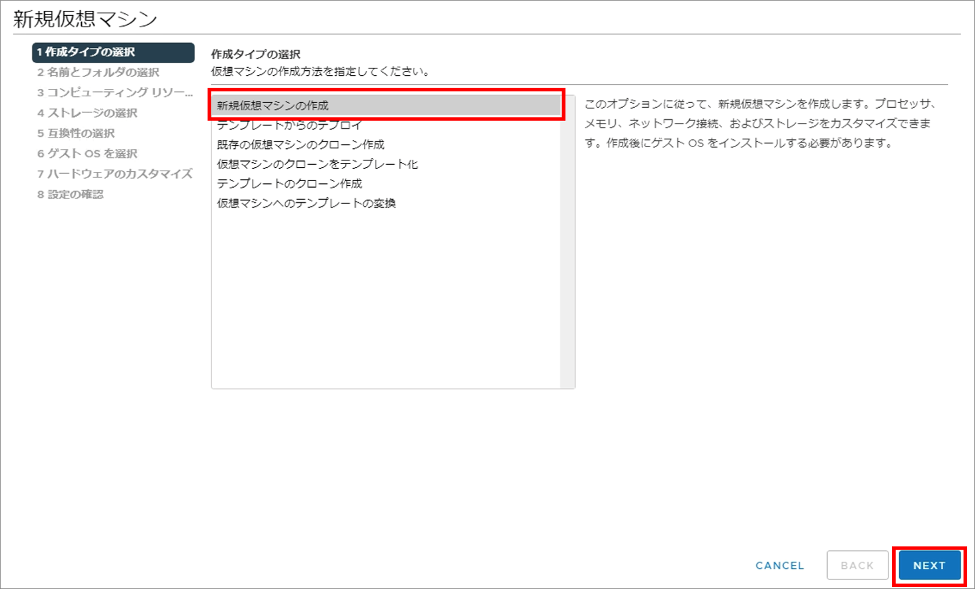

の記事でご紹介す内容は、許容される障害数のルールを設定したストレージポリシーの作成手順と、作成したストレージポリシーを適用した仮想マシンの作成手順です。

今回は、許容される障害数のルールの設定値を1にしますので、ESXiホスト3台以上の構成から設定可能です。

使用する環境は以下です。
・ESXi ホスト
・台数：4台(Nested仮想マシン)
・バージョン：VMware ESXi 7.0 Update 2a

vSANにおけるミラーリング(RAID1)の概要

まず、ミラーリングに関する説明の前にvSAN環境で動作する仮想マシンのデータに関してご説明します。

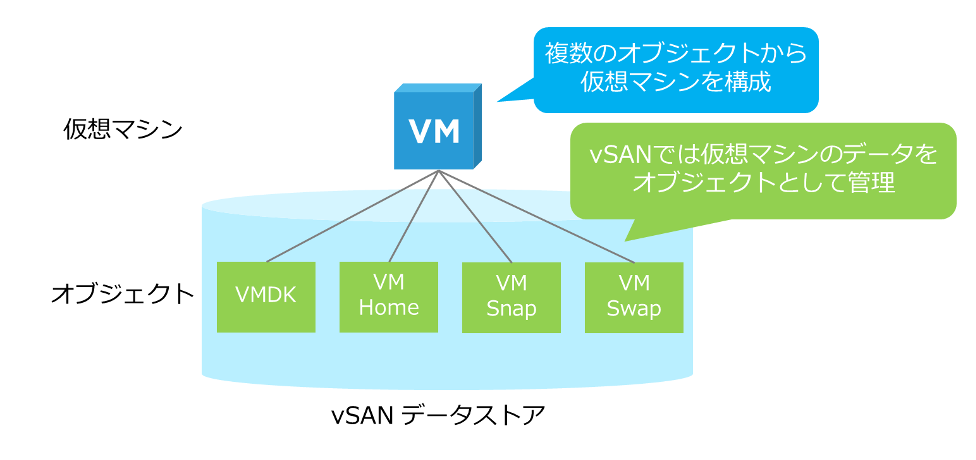

vSANはオブジェクトベースのファイルシステムです。仮想マシンは、vSANデータストア上でオブジェクトというデータから構成されています。仮想マシンには仮想ディスクのデータであるVMDKオブジェクトをはじめ、仮想マシンホームネームスペース(vmxなどの構成データ)や、スナップショットのオブジェクトが含まれています。これらのオブジェクトから仮想マシンとして動作しています。

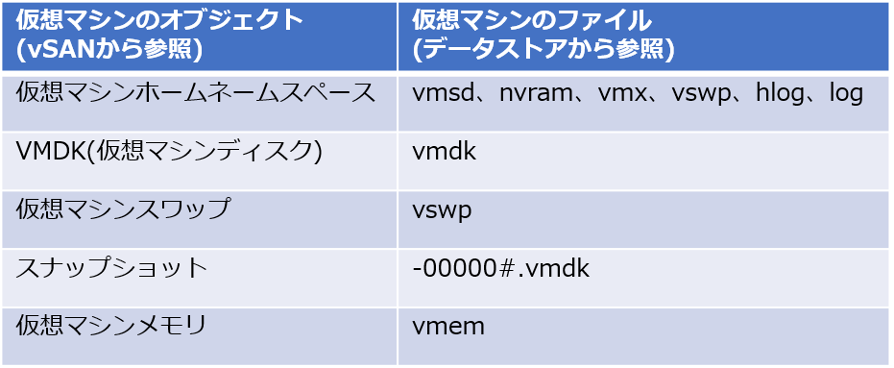

通常のデータストアとして、参照すると下記のようにファイルとして認識します。

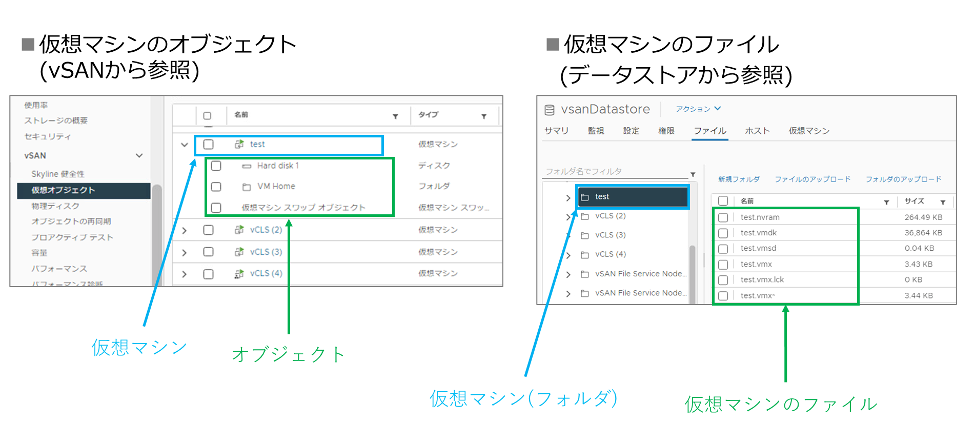

下記のスクリーンショットはvSphere ClientでvSANから仮想マシンのオブジェクトを参照した画面と、通常のデータストアとして、仮想マシンのファイルを参照した画面です。
vSANから仮想マシンのデータを参照すると、このように複数のオブジェクトで構成されていることがわかります。vSAN上ではオブジェクトというデータから仮想マシンが動作しているということを、理解できればと思います。

ここからは「許容される障害数」のミラーリングのストレージポリシールールに関して説明していきます。
ミラーリングは、仮想マシンを構成しているVMDKなどの各オブジェクトを複製し、可用性を担保します。最大で4重まで複製することができます。多重化したオブジェクトは、vSANクラスタ内のそれぞれ異なるESXiホストに配置されます。この配置される多重化したオブジェクトのデータを「コンポーネント」と呼びます。多重化した分コンポーネントの数が増えます。
また、コンポーネントには2つ種類があります。1つは、前述で説明した多重化したオブジェクトのデータが含まれているコンポーネントです。
もう1つは、Witnessです。
Witnessは、ミラーリングのストレージポリシールールを適用した際に作成される監視用のコンポーネントです。Witnessの容量自体はオブジェクトのデータが含まれるコンポーネントとは異なり、2MB程度のメタデータとなりますので、オブジェクトのデータが含まれるコンポーネントと比べるとほとんど容量はありません。
下記の図は、「許容される障害数 = 1」(FTT = 1) の場合の例ですが、仮想マシンを構成する各オブジェクトに対して、3つのコンポーネントをクラスタ内のそれぞれ異なるESXiホスト3台に配置しています。この3つのコンポーネントのうち、2つは多重化されたオブジェクトのデータです。もう一つは Witness です。

「FTT = 2」の場合は、対象の仮想マシンの各オブジェクトに対して、同時に２つミラーリングされるため、3つの多重化されたオブジェクトのコンポーネントと2つのWitness がクラスタ内のそれぞれ異なるESXiホスト5台に配置されます。

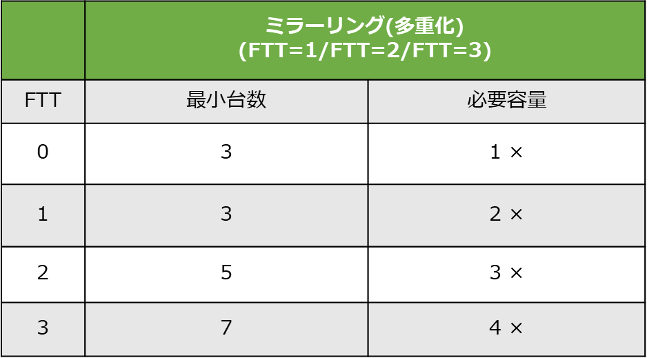

各設定値のESXiホストの最小台数と必要容量のサマリは以下です。

前述でWitnessはミラーリングのストレージポリシールールを適用した際に作成される2MB程度の監視用のメタデータと説明しましたが、動作の詳細についても説明させていただきます。
FTT=1の場合、二重のミラーリングです。オブジェクトのデータが含まれるコンポーネントは2つのESXiホストに配置されますが、このホスト間で通信断裂などの障害が発生した場合、どちらを正とするか、判断することができません。ここにWitnessが加わることにより、互いに通信できる二つのコンポーネントが正と判断できます。いわゆる多数決での判定が可能になります。
なお、Witnessが稼働しているESXiホストで障害が発生した際は、多数決での判定によって、互いに通信できるオブジェクトのデータが含まれるコンポーネントが存在する２つのESXiホストが有利となり、サービスの継続が可能という判断になります。
下記はVMDKオブジェクトを例としています。

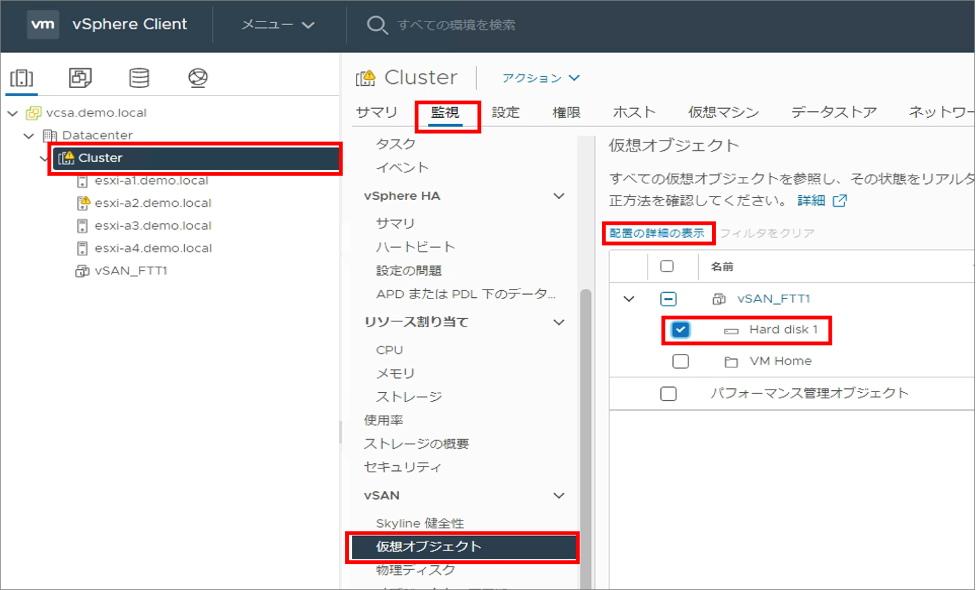

下記のスクリーンショットはvSphere Clientでコンポーネントの配置先ESXiホストを確認している画面です。「test」という仮想マシンに対して、FTT＝１のミラーリングを適用しています。
Hard disk1がvmdkオブジェクトですが、配下にコンポーネントが2つとwitnessコンポーネントが1つあります。そして、各コンポーネントはそれぞれ異なるホストに配置されています。

ストレージポリシー作成

vSANを使用する場合、パフォーマンスや可用性などの仮想マシンのストレージ要件を、ストレージポリシーという形で定義できます。
今回は可用性に関する要件の「許容される障害数 = 1」(FTT = 1)を作成します。

1.[メニュー]- [ポリシーおよびプロファイル]を選択します。

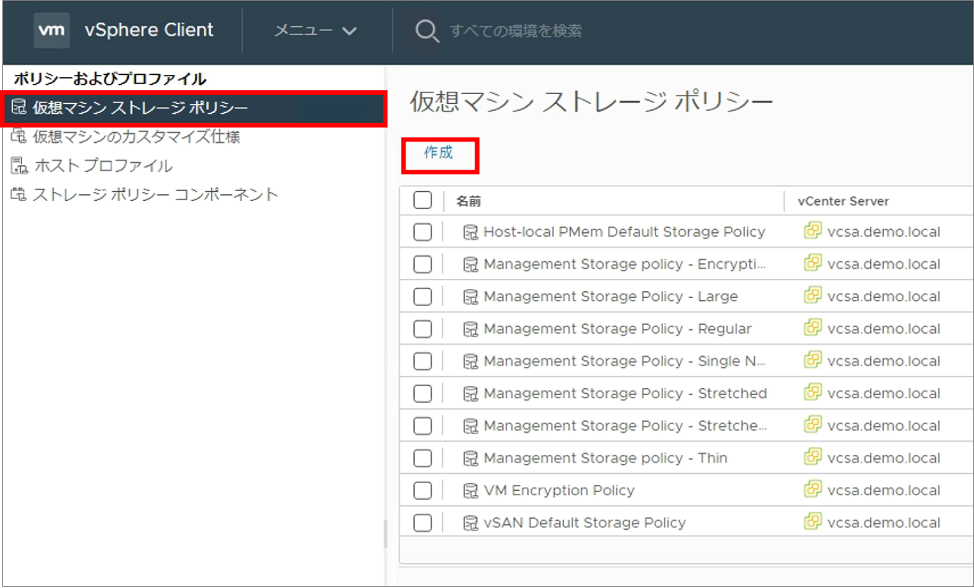

2.[仮想マシンストレージポリシー]-[作成]をクリックします。

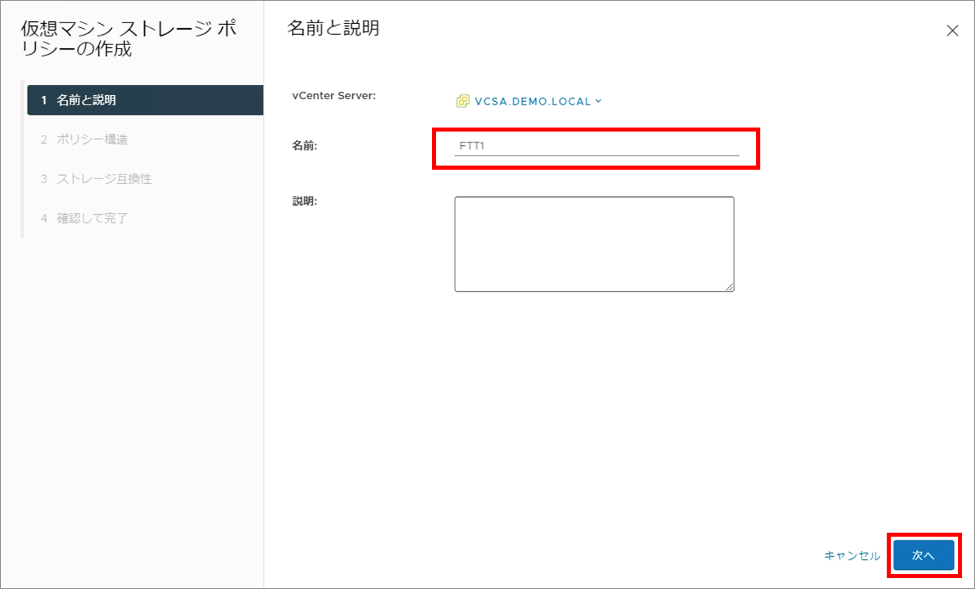

3.名前に任意の名前(今回はFTT1)を入力し、[次へ]をクリックします。

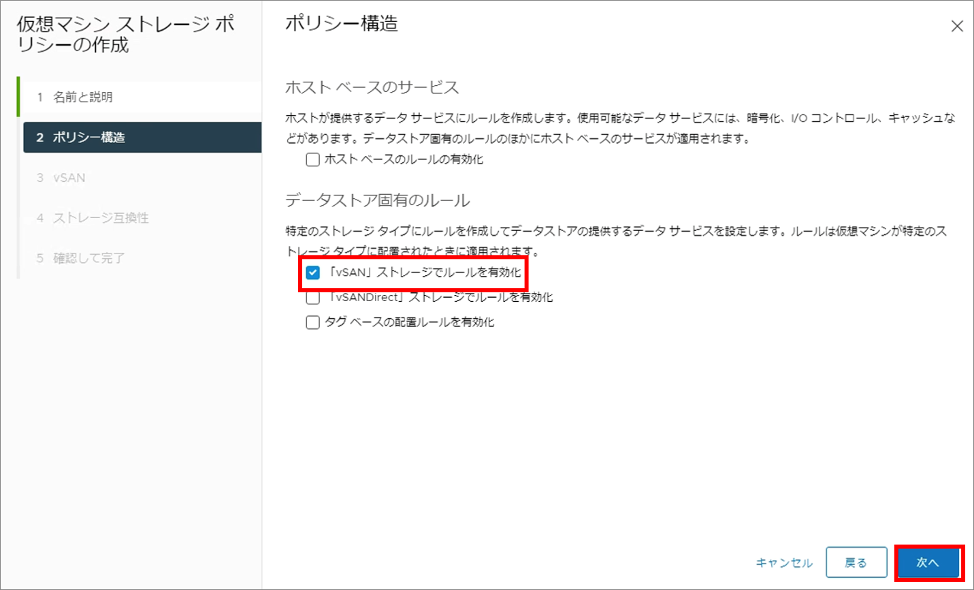

「vSAN」ストレージでルールを有効化にチェックし、[次へ]をクリックします。
以下の設定になっていることを確認し、[次へ]をクリックします。
・サイトの耐障害性：なし-標準クラスタ
・許容される障害の数：1件の障害・RAID-1(ミラーリング)

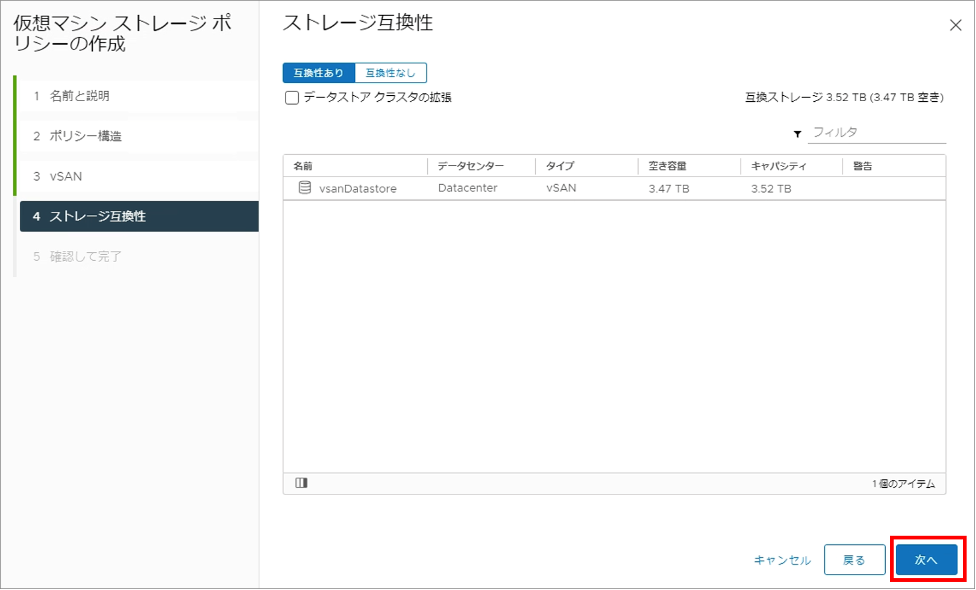

[次へ]をクリックします。
設定内容を確認し、[完了]をクリックします。

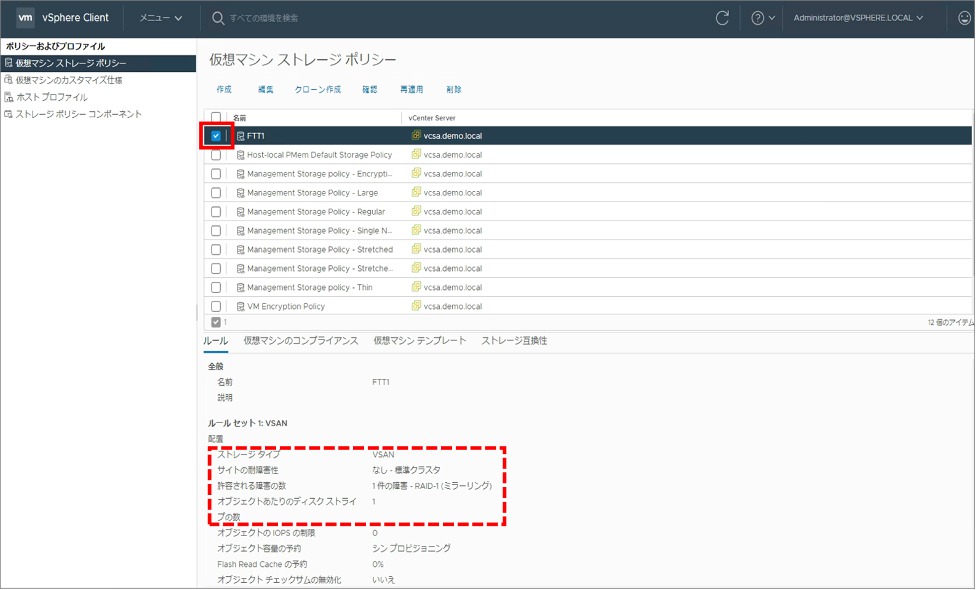

作成したポリシー(FTT1)を選択し、以下の設定がされていることを確認します。
・ストレージタイプ：vSAN
・許容される障害の数：1件の障害-RAID-1(ミラーリング)
