Cloudflare ZerotrustでSecure Web GatewayとRemote Accessを実現する

Cloudflare Zerotrustについて

本人のナレッジメモも含まれます。
2023/4/15
Connectorのセットアップを作成済みです。
DNSでセキュリティーの部分も作成済み。

サービス概要

• サービス概要は以下の通りです。
  Cloudflare Zerotrustは、Cloudflare社が提供するZerotrustサービスです。
  Cloudflare AccessとCloudflare Gatewayという大きく二つのコンポーネントに分かれています。
  Cloudflare Access ： 主にZTNA（Zerotrust Network Access）を実現するソリューション
  Cloudflare Gateway ： 主にSWG（Secure Web Gateway)を実現するソリューション
  今回は無償版のCloudflare Zerotrust（50名までは無償/サポートなし）を利用しています。

• 基本的な考え方のまとめ
  Cloudflare Zerotrustは、アクセス先（オンプレ）にCloudflaredというアプリで実装します。
  Cloudflaredは、Ubuntu、CentOS、Windowsなどで稼働可能です。
  Cloudflaredは、ARM版でも稼働します。（AWSのGraviton（c6g.mediumでも問題なく稼働））
  CloudflaredはConnectorとして動くので、内部アクセスはNAT（稼働するサーバのIP）になります。
  CloudflaredのスケールアウトはConnectorを増やすことで対応可能です。
  TCP/UDP/ICMPをカバーします。（ICMPは2023年3月に利用可能になりました）
  ConnectorはDNS、HTTPS、QUICを利用します。（プロトコル関係は後述）
  トンネル接続の場合はQUICが必須です。
  他ソリューションだと、ZscalerのZPAに近いです。
  端末側にはCloudflareのWarp Clientを利用します。（プロトコル関係は後述）

• プロトコル関係のまとめ
  Cloudflaredのプロトコル関係はこちら
  https://developers.cloudflare.com/cloudflare-one/connections/connect-apps/do-more-with-tunnels/ports-and-ips/
  Warp Clientのプロトコル関係はこちら
  https://developers.cloudflare.com/cloudflare-one/connections/connect-devices/warp/deployment/firewall/

• 導入する前に考慮すること
  既存のVPNとの置き換えの場合は、デバイス固有のIPという概念がなくなります（ConnectorでNATされます。）
  WarpClientもモバイル側にPPPアダプタの様な動きをしますが、上記の通り接続先からは見えなくなりますのでご注意ください。
  モバイル側のアドレスをオンプレミス環境で特定したい場合は、後述するMagic WANを利用すると実現可能となります。

• TIPS
  Magic WANを入れるとISP Shared（100.96.0.0/16）のアドレスになるが固定が可能です。
  Cloudflareのポータルで、端末単位でISP Sharedのアドレスが付与されます。

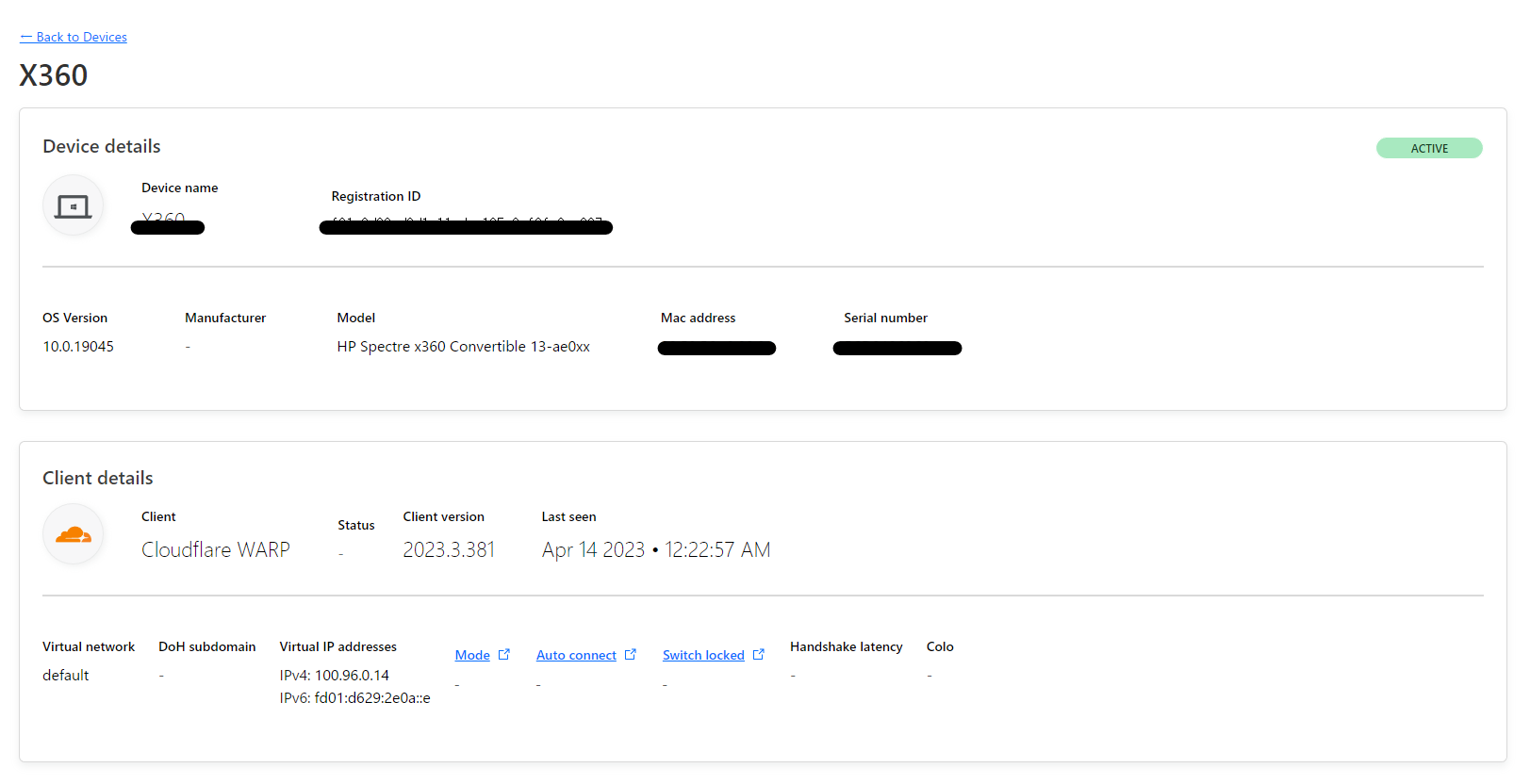

  端末情報はCloudflareのポータルからこんな感じで見えます。


準備するもの

• 適当なドメイン（.comとか.netとか.infoとか何でもOKです。）
  CloudflareはDNSサービス自体も無償で利用できるので、適当にドメインをとって権限DNSをCloudflareに設定します。
  DNSレジストラとしての機能もありますので、Cloudflareでドメインを取るのも可能です。
  私は、複数ドメイン持っているので、レジストラは既存を使って、権限DNSだけCloudflareに設定しました。

• クレジットカード
  登録時にクレジットカードの入力を求められます。無償版の機能だけ使っておけば課金されません。

• Team名を決めておく
  zerotrustを接続するときの名前を決めておきます。（ユニークである必要があります）
  あとからでも変更が可能です。Zerotrustセットアップ時に必要。


Cloudflareのサービス概要はこちらです。（Webページの抜粋）

2023/4/14 現在の情報です。

オリジナルのリンクはこちら
50ユーザまでは、コミュニティーサポートですが無償なのは素晴らしい。
https://www.cloudflare.com/ja-jp/plans/zero-trust-services/

ドキュメントが非常に充実してます。（英語です）
https://developers.cloudflare.com/cloudflare-one/

無償版でできること

CloudflareのZerotrustですが、無償版（Freeプラン）でほとんどの機能が利用可能です。
サポートが受けれない（コミュニティーサポート）ので、サポートが必要であれば有料プランをお勧めします。
契約プランはリセラー専用プランとなります。

セットアップの流れ

セットアップの大きな流れは以下となります。

1. アカウント作成（クレジットカード要）

2. ドメイン登録（ドメイン要）

3. ゼロトラストセットアップ（エンロール設定、WARPポリシー、FWポリシー、SSL解読対象外設定、ID登録など）
   設定するところは割とたくさんありますが、概念だけ分かれば対応可能です。

4. コネクタ（Cloudflared）の導入
   WebのUIから設定を作って流し込む方法が一番簡単ですが、冗長構成やVRFを組む場合はCLIからのセットアップが必須です。
   GUI+流し込みで対応もできます。簡単なガイドはこちらで。

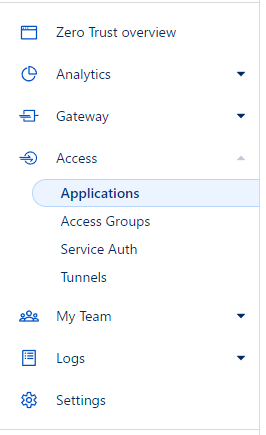

   ①Tunnelsをクリック

   ②Create a tunnelをクリック

   ③トンネル名を入れる。

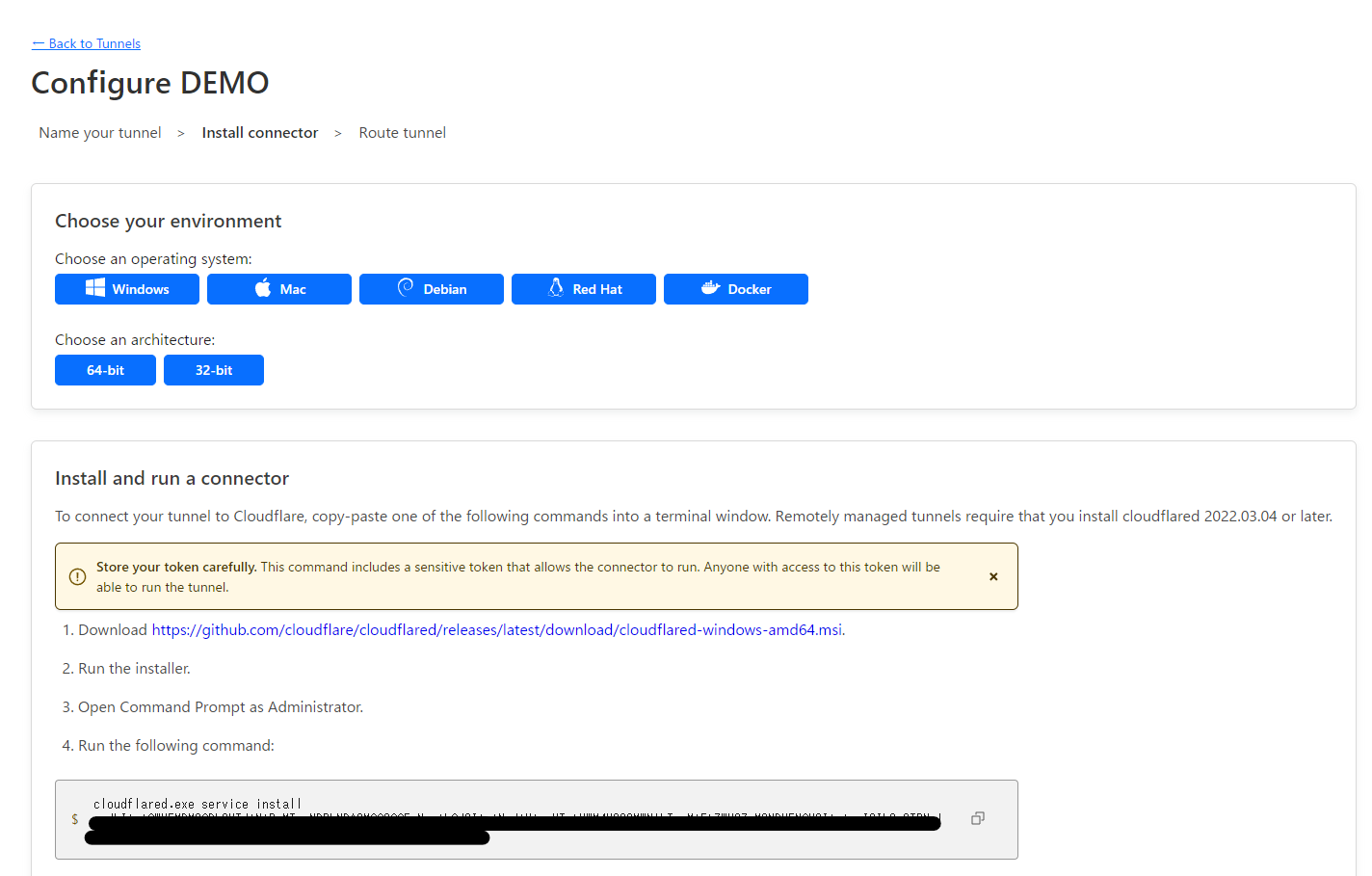

   ④OSを選んで、画面の指示に従います。（黒い部分はセットアップキーです）

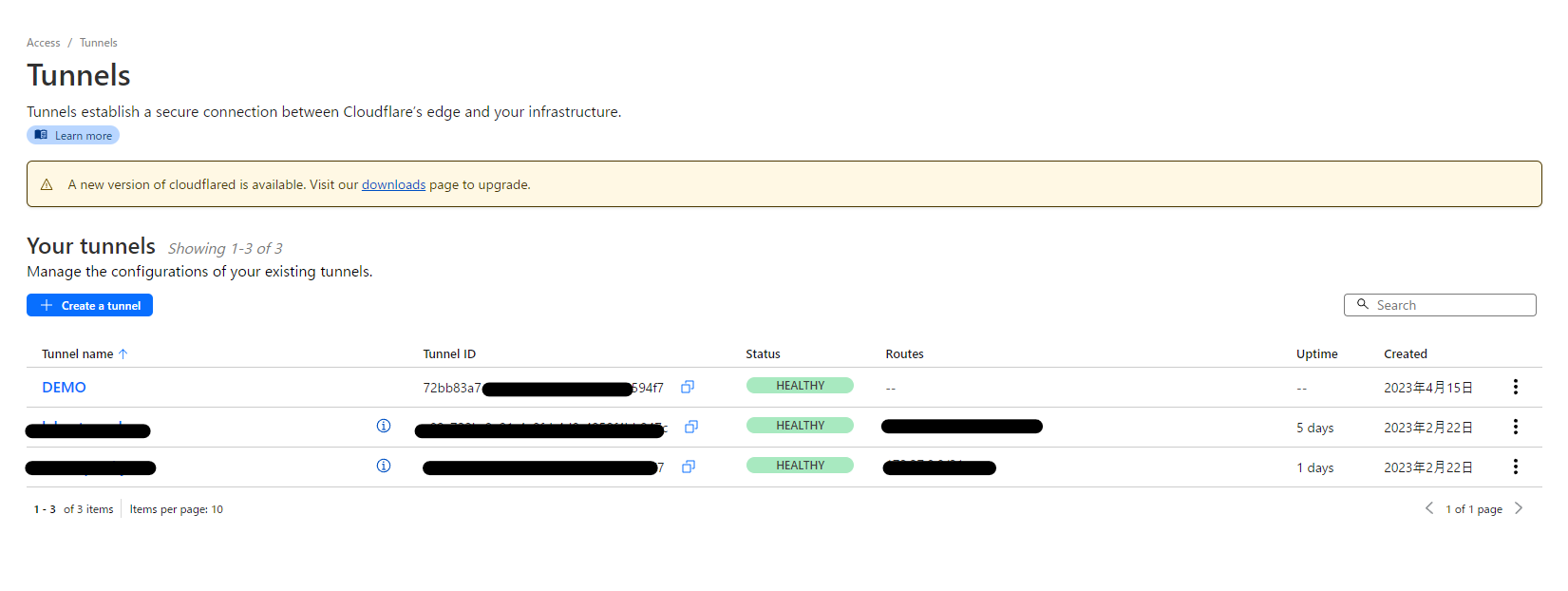

   ⑤Connectorがセットアップされます。

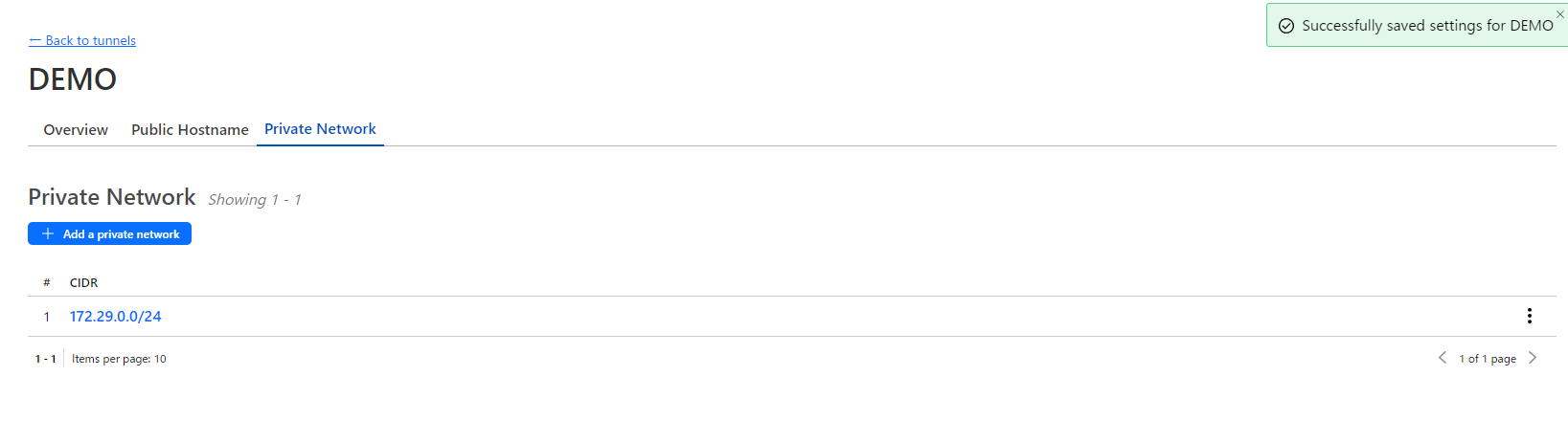

   ⑥このコネクタ（Cloudflared）が処理するサブネットを入力します。

   これで、セットアップは完了です。
   Public Hostnameを設定すると、外部ホストを内部に公開できますが、本書では省略します。

5. WARP Client導入
   ダウンロードしてモバイルで利用するPCに導入します。
   何も設定しなければ、無償版のCloudflareとして利用可能（赤い画面）

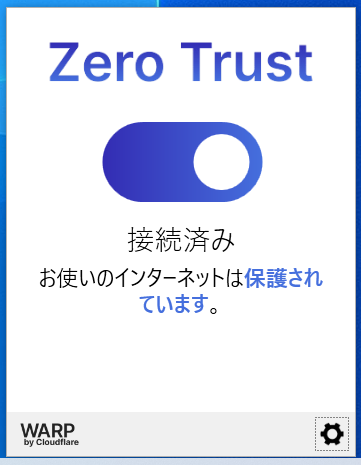

   ゼロトラストを設定すると青い画面に遷移します。（同じアプリが遷移します）


6. 利用開始

DNSによるセキュリティー対策＆コンテンツフィルタ

少しだけゼロトラストからは外れますが・・・。
Cloudflare ZerotrustはDNSによるコンテンツフィルタも利用可能です。
IPの登録が必要ですが、たとえば自宅が固定IPの場合ですと固定IPを登録して、DHCPで配布するDNSの設定をCloudflareに向けることで、セキュリティー対策が可能となります。対象のサイトのQueryでCloudflareのCDNにRedirectしてブロック画面を表示しているようです。無償でここまでできるのは本当にありがたいです！。

• DNS Location設定

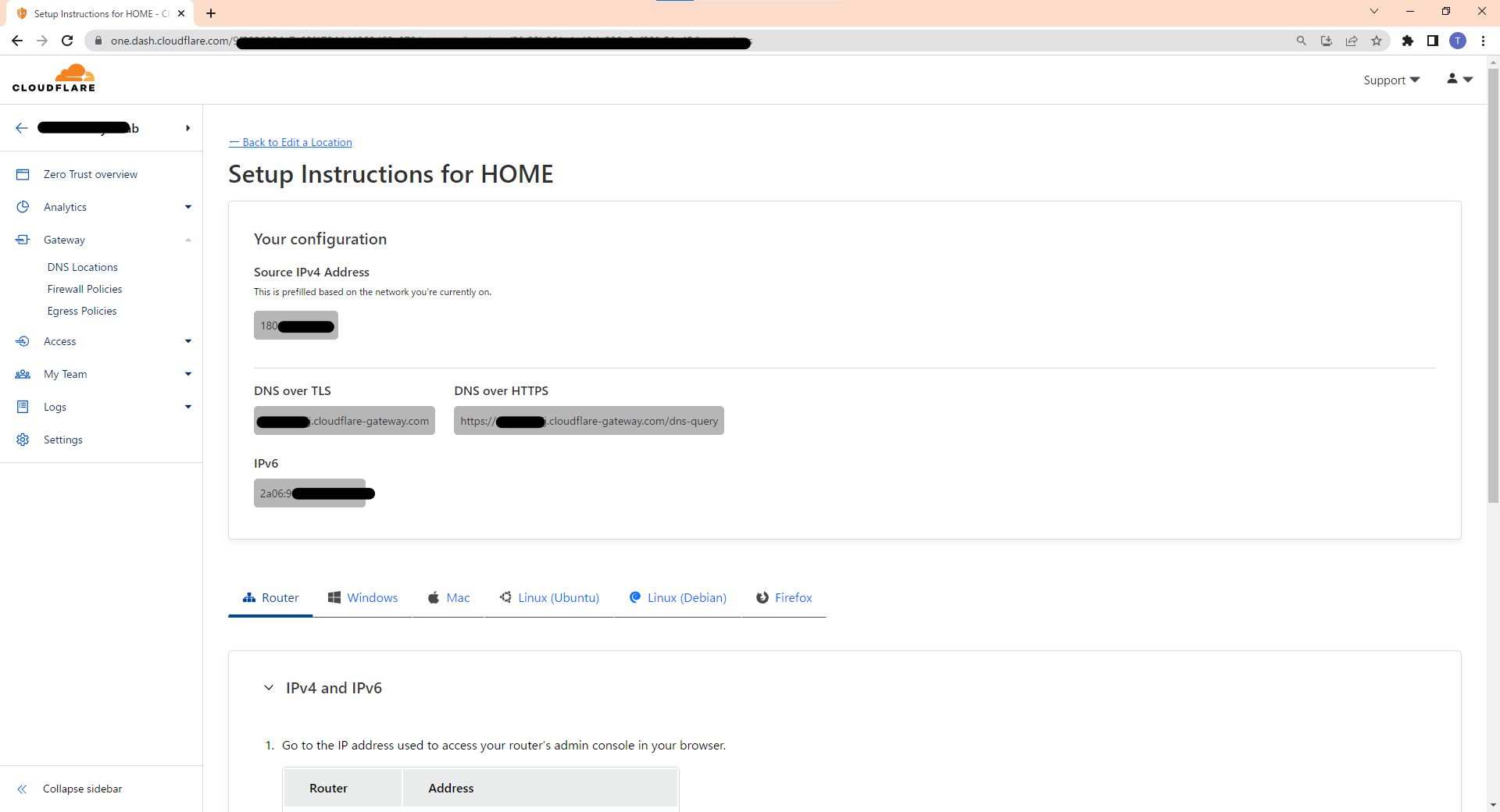

• DNSは以下のように払い出されます。
  マスクしていますが、こちらのDNSをDHCPで配布すればコンテンツフィルタが利用できます。（SSL解読はできない）

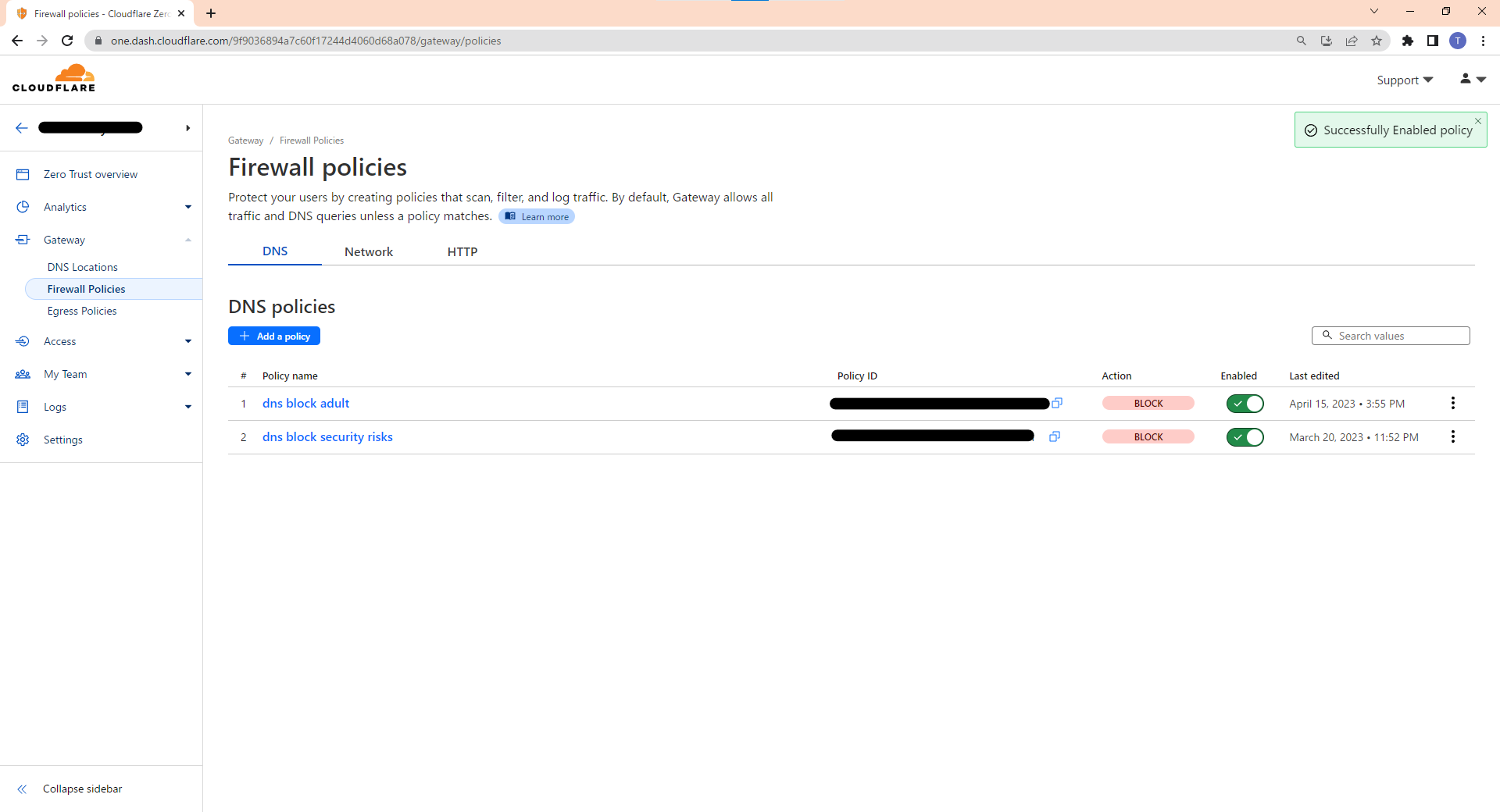

• DNSのセキュリティーポリシーはこんな感じで設定しておきます。

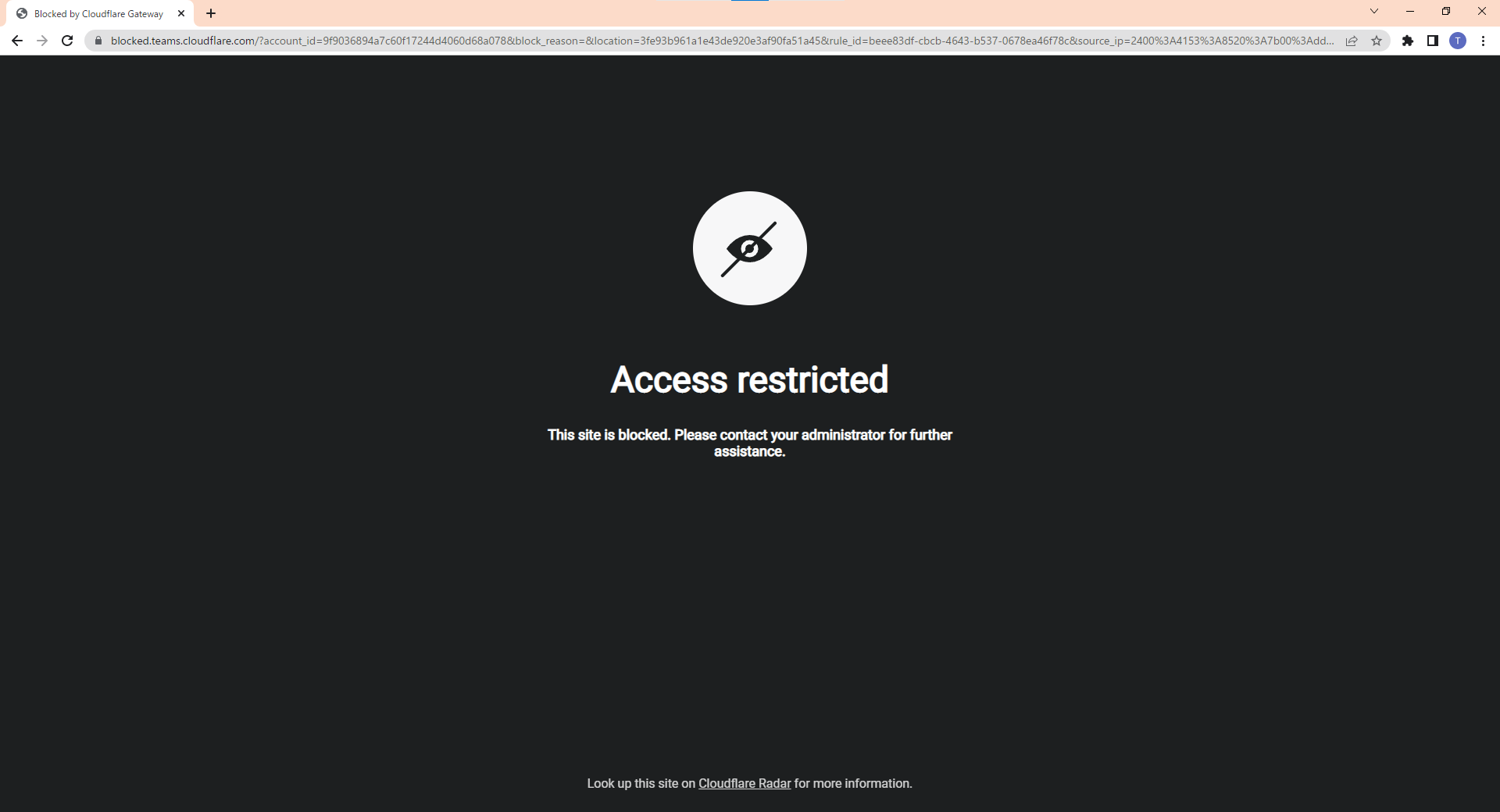

• アダルトサイトでブロックを確認します。

  DNSのRedirectで実現していますが、たとえば自宅のテレビとかのブラウザでProxy設定したり、Warpを入れれないなどのシーンで効果を発揮します。（そもそも自宅にProxyは立てないって・・・）
• CloudflareのポータルでDNSのブロックログが残されます。


今後の予定

今後の予定はこのあたりをまとめていきます。

• ドメイン登録まとめ
• ゼロトラストセットアップ
  エンロールポリシー
  デバイスポリシー
  ネットワーク設定
  プロファイル設定
  ポリシー管理
• Cloudflared導入
• WARP Client導入（このあたりは他の方も書いてそう・・・）

少しづつまとめていきます。
最後までご覧頂きありがとうございます。
