はじめに
PC用3pinファンの回転数信号を計測する方法を紹介します
(4pinファンでも計測可能なはず)
測定環境
マザーボード ：ASUS Z170-A
PCファンA ：Nidec BETASL D07A-12PM 09A
PCファンB ：Hydro Series H55付属品(12V 0.15A)
オシロスコープ ：GDS-1052-U
測定方法
回転数信号線をプルダウンして計測
・PCファンA

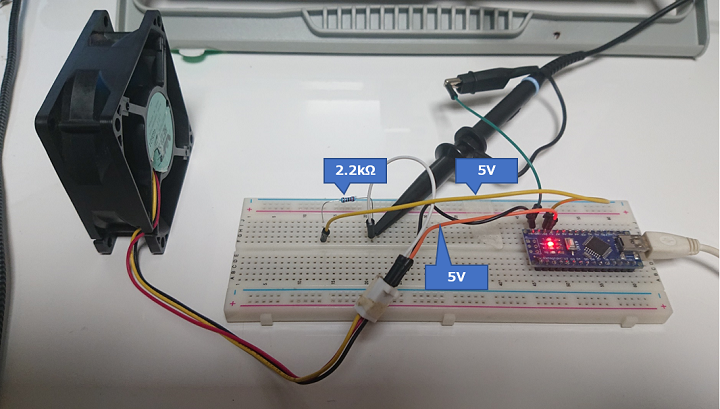

Arduino nanoの5V電源で駆動、プルアップも5V
⇒壊れても被害が小さい電源を使用し、回路が正常で計測できることを確認することが目的
・PCファンB
PC使用状態 12V駆動、プルアップ12V
BIOSで回転数をモニタ
⇒実使用環境で測定
※画像を取り忘れました
Arduinoを取り外してプルアップ電源はSata12V、
GNDはファンのGNDpinから取得
測定結果
・PCファンA
電源とプルアップも5Vのため、約5Vで波形が発生している
・PCファンB
853RPM:29.02Hz
1584RPM:53.13Hz
測定結果一覧
考察
PCファンBの測定結果から周波数は 秒間回転数 の 2倍 ということがわかる
つまり、 1回転 で 2パルス 出力されると考えられる
マイコンでの計測
Arduinoであれば割り込み処理とタイマ関数を使用して、回転数(Rpm)を求められそうです
気が向いたら実験してみます
失敗したこと

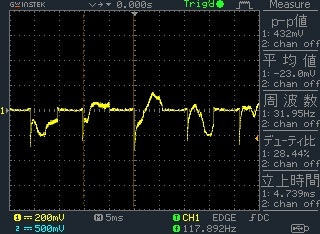

プルアップせずに直接回転数信号線に接続したところ
パルス波形ではなく交流波形のようになってしまった
オシロの時間軸から周波数を算出することは可能だが、
立ち上がりor立下りで判定するマイコンなどでは正確な算出が難しいと考える
