AutodeskのForge Viewerを利用してFBXファイルを表示する

More than 3 years have passed since last update.

Autodesk社のForge ViewerはWebGLベースのJavaScriptライブラリーであり、他のForge APIの機能と合わせて使うことで様々なツールで作成された2Dや3DデータをWebブラウザ上で表示することが出来ます。

本記事では、手元のFBXをクラウドにアップロードしてViwerを利用したWebページで表示するまでの一連の手順について説明します。

Autodesk Forgeとは何か

Autodesk Forge プラットフォームとは (引用元: Technology Perspective from Japan)
Autodesk Forge(http://forge.autodesk.com/) は、クラウドを利用して ‘接続された’ エコ システムを構築する サービス や ツール、製品のためのプラットフォームです。

オートデスクのクラウド サービスを構成するさまざまなテクノロジを Web サービス API や SDK として提供する開発プラットフォーム、Forge を利用するアイデアや開発を助成するファンド、コンファレンスやミートアップ、フォーラムを通して開発コミュニティをバックアップするデベロッパ プログラムで構成されています。

幅広い概念なのでちょっと難しいですが、Autodesk社独自のPaaS的なサービスと理解しています。(間違っていたらご指摘下さい)

事前準備

  • Autodeskアカウントの取得
  • Forge Developerページへのサインイン
  • 自前のWebサーバー。もしくはホスティングサービス(GitHub Pagesなど)のアカウント
  • cURL
  • Forge Deliverable APIによりSVF formatへの変換が可能なファイル。変換可能なファイルのリストはこちらを参照
  • テキストエディタ
  • (Windowsで以下に挙げたコマンドをそのまま利用する場合は、Bash on Ubuntu on WindowsやMinGWやCygwinなどが必要になるかもしれません。筆者はMacを使いました)

アップロードから表示までの手順

それでは本題である手元のFBXファイルをアップロードしてViwerを利用したWebページで表示するまでの一連の流れについて説明します。
手順はこのようなイメージです。

1. APIの登録

Forge Developerにログインした後、My Appsのページから"CREATE APP"を選択してアプリケーションを登録していきます。
本家のCreate an Appに書かれている内容と同等です。

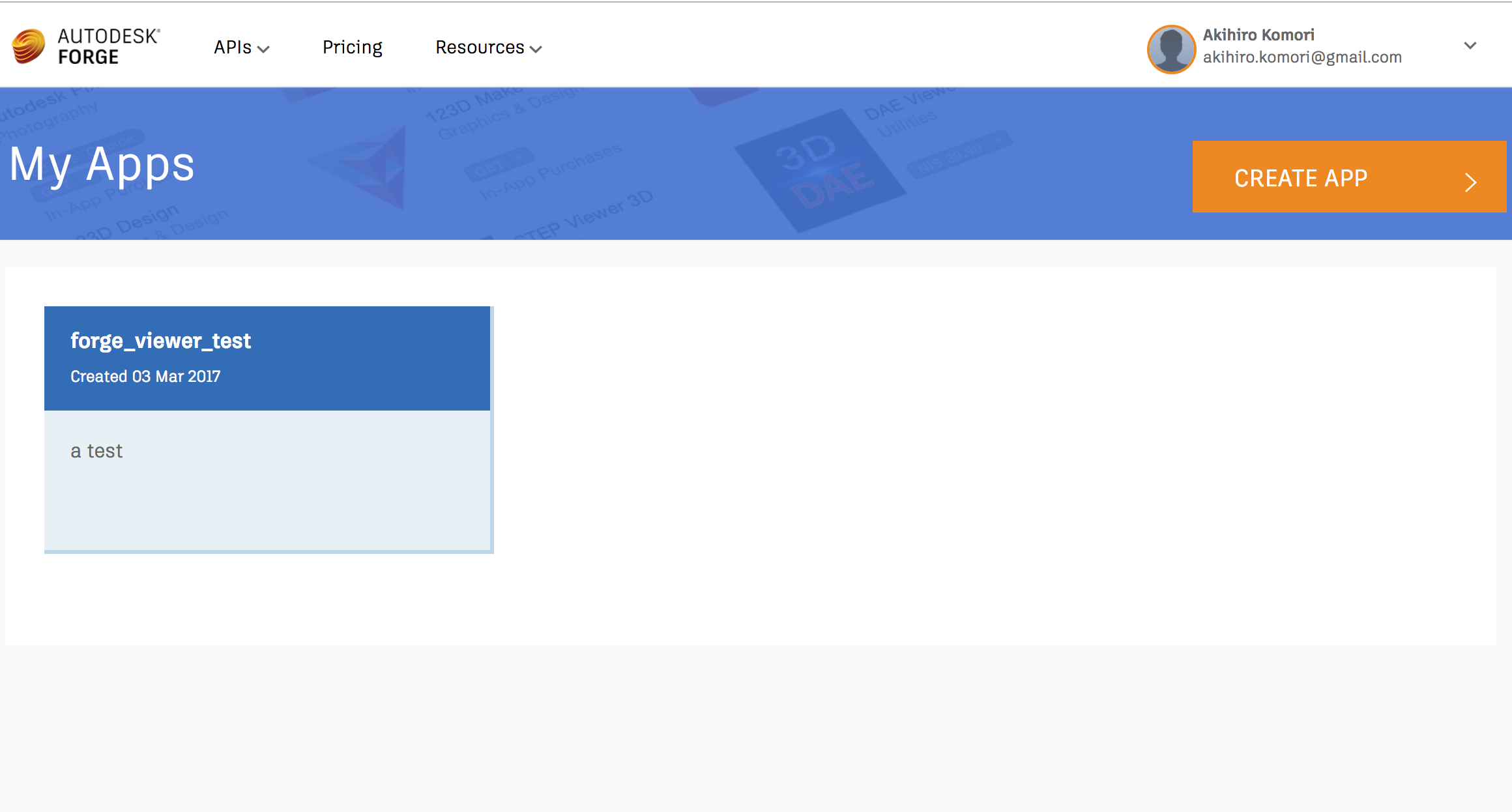

1.1. My Appsページ


1.2. CREATE APPページ


ここではGitHub Pagesを利用したTestという名前のアプリケーションを作ってみます。
今回は3-legged authenticationは使用しませんが、空欄のままだとアプリケーションが作成できないので、仮のものを入れておきます。

1.3. Testアプリケーションのページ


次の2-Leggedトークンを取得する時に、ここの記載されているClient IDとClient Secretを使用します。

2. 2-Leggedトークンの取得

本家のGet a 2-Legged Tokenに書かれている内容とほぼ同等ですが、ここの例ではscope=data:readと書いてありますが、今回は後述するApp-Managed Bucketの作成とアップローを可能にするためにscope=bucket:create%20bucket:read%20data:write%20data:readを設定しています。

ここからは、ターミナルを開いてcurlコマンドを使っていきます。

curl -v 'https://developer.api.autodesk.com/authentication/v1/authenticate' \
-X 'POST' \
-H 'Content-Type: application/x-www-form-urlencoded' \
-d 'client_id=[CLIENT_ID]&client_secret=[CLIENT_SECRET]&grant_type=client_credentials&scope=bucket:create%20bucket:read%20data:write%20data:read'

[CLIENT_ID][CLIENT_SECRET]は、上述のアプリケーションを登録した時に発行されたClient IDとClient Secretに置き換えてください。

コマンドが成功すると、次のような結果が返ってきます。

{"access_token":"[ACCESS_TOKEN]","token_type":"Bearer","expires_in":86399}

なお、上記の[ACCESS_TOKEN]のところには数十〜数百文字の文字列が入ってきます。
この[ACCESS_TOKEN]の値は今後の作業で頻繁に使うので、次のようにして環境変数に登録しておきます。

export ACCESS_TOKEN="[ACCESS_TOKEN]"

上記の[ACCESS_TOKEN]の値は前述の通り適宜書き換えて下さい。

3. ファイルのアップロード

3.1. App-Managed Bucketの作成

本家のCreate an App-Managed Bucket and Upload a Fileに習って作業を進めていきます。
今後bucketKeyの値を何度も使うことになるので、環境変数に登録しておきます。

export BUCKET_KEY="[BUCKET_KEY]"

上記の[BUCKET_KEY]の値は適宜好みの値に書き換えて下さい。
なお、この値は他のユーザーが作成した値と重複しない値にする必要があるようです。
重複すると次のコマンドを実行した時にエラーメッセージが返ってきます。

curl -v 'https://developer.api.autodesk.com/oss/v2/buckets' \
-X 'POST' \
-H 'Content-Type: application/json' \
-H 'Authorization: Bearer '${ACCESS_TOKEN} \
-d '{"bucketKey":"'${BUCKET_KEY}'","policyKey":"persistent"}'

成功すると次のような結果が返ってきます。

{"bucketKey":"[BUCKET_KEY]","bucketOwner":"[BUCKET_OWNER]","createdDate":1489572965267,"permissions":[{"authId":"[AUTH_ID]","access":"full"}],"policyKey":"persistent"}%

なお上記の、[BUCKET_KEY][BUCKET_OWNER]そして[AUTH_ID]は、実際には固有の値が入っています。

3.2. App-Managed Bucketへのアップロード

作成したApp-Managed Bucketに、手元のファイルをアップロードしていきます。
今回利用するファイルは、カレントディレクトリにあることを想定しています。
例によって何度か利用することになるので、ファイル名を環境変数に登録しておきます。

export FILE_NAME="[FILE_NAME]"

ここで[FILE_NAME]は各自が用意したファイル名で置き換えて下さい。
なお、URL的にエスケープが必要な文字が含まれたファイル名は、試していませんが避けた方が良いと思います。

そして次のコマンドでアップロードします。

curl -v 'https://developer.api.autodesk.com/oss/v2/buckets/'${BUCKET_KEY}'/objects/'${FILE_NAME} \
-X 'PUT' \
-H 'Authorization: Bearer '${ACCESS_TOKEN} \
-H 'Content-Type: application/octet-stream'\
-H 'Content-Length: '`ls -l ${FILE_NAME} | awk '{print $5}'` \
-T ${FILE_NAME}

なお、途中に含まれているls -l ${FILE_NAME} | awk '{print $5}'では、ファイルサイズを取得しています。
アップロードが成功すると、次のような結果が返ってきます。

{
  "bucketKey" : "[BUCKET_KEY]",
  "objectId" : "urn:adsk.objects:os.object:[BUCKET_KEY]/[FILE_NAME]",
  "objectKey" : "[FILE_NAME]",
  "sha1" : "[SHA1]",
  "size" : [FILE_SIZE],
  "contentType" : "application/octet-stream-H",
  "location" : "https://developer.api.autodesk.com/oss/v2/buckets/[BUCKET_KEY]/objects/[FILE_NAME]"
* Connection #0 to host developer.api.autodesk.com left intact
}* Rebuilt URL to: Content-Length: [FILE_SIZE]/

ここで、実際には[BUCKET_KEY][FILE_NAME][SHA1]および[FILE_SIZE]は各自の値が入っています。

4. SVF formatへの変換

ここからは、本家のPrepare a File for the Viewerに習って、App-Managed BucketにアップロードしたファイルをViewerが扱うことの出来るSVF formatに変換していきます。

4.1. URNをURL-safe Base64 (no padding)に変換する

このオンラインツールを使ってURNをBase64エンコードします。

URNの値は上記の例では次のようになっていました。
urn:adsk.objects:os.object:[BUCKET_KEY]/[FILE_NAME]
この文字列をエンコードすると、末尾に===が含まれた文字列になることがあります。
その場合、末尾の===を取り除いた値が、URL-safe Base64 (no padding)になり、これを利用していきます。

URL-safe Base64 (no padding)の値は何度も利用するので環境変数に登録しておきます。

export URN="[URN]"

ここで[URN]は各自のURL-safe Base64 (no padding)の値です。

4.2. SVF formatへの変換

次のコマンドを使って、SVF formatへの変換を実行します。

curl -X 'POST' \
-H 'Authorization: Bearer '${ACCESS_TOKEN} \
-H 'Content-Type: application/json' \
-v 'https://developer.api.autodesk.com/modelderivative/v2/designdata/job' \
-d '{"input":{"urn":"'${URN}'"},"output":{"formats":[{"type":"svf","views":["2d","3d"]}]}}'

コマンドが成功すると、次のような結果が返ってきます。

{"result":"created","urn":"[URN]","acceptedJobs":{"output":{"formats":[{"type":"svf","views":["2d","3d"]}]}},"registerKeys":["[REGISTER_KEYS]"]}

ここで[URN][REGISTER_KEYS]は各自の値です。

5. ViewerのHTMLファイルを作成する

本家のBasic Viewerの説明に習って、HTMLファイルを作成し、Webサーバーに配置します。

<head>
    <meta name="viewport" content="width=device-width, minimum-scale=1.0, initial-scale=1, user-scalable=no" />
    <meta charset="utf-8">

    <!-- The Viewer CSS -->
    <link rel="stylesheet" href="https://developer.api.autodesk.com/viewingservice/v1/viewers/style.min.css" type="text/css">

    <!-- Developer CSS -->
    <style>
        body {
            margin: 0;
        }
        #MyViewerDiv {
            width: 100%;
            height: 100%;
            margin: 0;
            background-color: #F0F8FF;
        }
    </style>
</head>
<body>

    <!-- The Viewer will be instantiated here -->
    <div id="MyViewerDiv"></div>

    <!-- The Viewer JS -->
    <script src="https://developer.api.autodesk.com/viewingservice/v1/viewers/three.min.js"></script>
    <script src="https://developer.api.autodesk.com/viewingservice/v1/viewers/viewer3D.min.js"></script>

    <!-- Developer JS -->
    <script>
        var viewer;
        var options = {
            env: 'AutodeskProduction',
            accessToken: '<YOUR_APPLICATION_TOKEN>'
        };
        var documentId = 'urn:<YOUR_URN_ID>';
        Autodesk.Viewing.Initializer(options, function onInitialized(){
            Autodesk.Viewing.Document.load(documentId, onDocumentLoadSuccess, onDocumentLoadFailure);
        });

        /**
        * Autodesk.Viewing.Document.load() success callback.
        * Proceeds with model initialization.
        */
        function onDocumentLoadSuccess(doc) {

            // A document contains references to 3D and 2D viewables.
            var viewables = Autodesk.Viewing.Document.getSubItemsWithProperties(doc.getRootItem(), {'type':'geometry'}, true);
            if (viewables.length === 0) {
                console.error('Document contains no viewables.');
                return;
            }

            // Choose any of the avialble viewables
            var initialViewable = viewables[0];
            var svfUrl = doc.getViewablePath(initialViewable);
            var modelOptions = {
                sharedPropertyDbPath: doc.getPropertyDbPath()
            };

            var viewerDiv = document.getElementById('MyViewerDiv');
            viewer = new Autodesk.Viewing.Private.GuiViewer3D(viewerDiv);
            viewer.start(svfUrl, modelOptions, onLoadModelSuccess, onLoadModelError);
        }

        /**
         * Autodesk.Viewing.Document.load() failuire callback.
         */
        function onDocumentLoadFailure(viewerErrorCode) {
            console.error('onDocumentLoadFailure() - errorCode:' + viewerErrorCode);
        }

        /**
         * viewer.loadModel() success callback.
         * Invoked after the model's SVF has been initially loaded.
         * It may trigger before any geometry has been downloaded and displayed on-screen.
         */
        function onLoadModelSuccess(model) {
            console.log('onLoadModelSuccess()!');
            console.log('Validate model loaded: ' + (viewer.model === model));
            console.log(model);
        }

        /**
         * viewer.loadModel() failure callback.
         * Invoked when there's an error fetching the SVF file.
         */
        function onLoadModelError(viewerErrorCode) {
            console.error('onLoadModelError() - errorCode:' + viewerErrorCode);
        }

    </script>
</body>
</html>

ここで<YOUR_APPLICATION_TOKEN>は前述の[ACCESS_TOKEN]の値に置き換え、<YOUR_URN_ID>は同様に前述の[URN](つまりURL-safe Base64 (no padding))に置き換えて下さい。
HTMLファイルが作成できたらWebサーバーに配置します。

6. Webブラウザで確認する

Webサーバーに配置したViewerのページをWebGLをサポートしているブラウザで開きます。
すると、少し間を置いてこのような画面を確認できると思います。
画面下部にあるボタンやマウスを使って、視点を制御したり、断面形状を見たり、寸法を測ったりすることが出来ますのでぜひやってみて下さい。
もしもACCESS_TOKENやURNの設定ミスによってエラーが発生した場合は空白の表示になりますので、デベロッパーツールなどで確認してみて下さい。
