I2CのHUBを作る。

  • 4
    Like
  • 0
    Comment

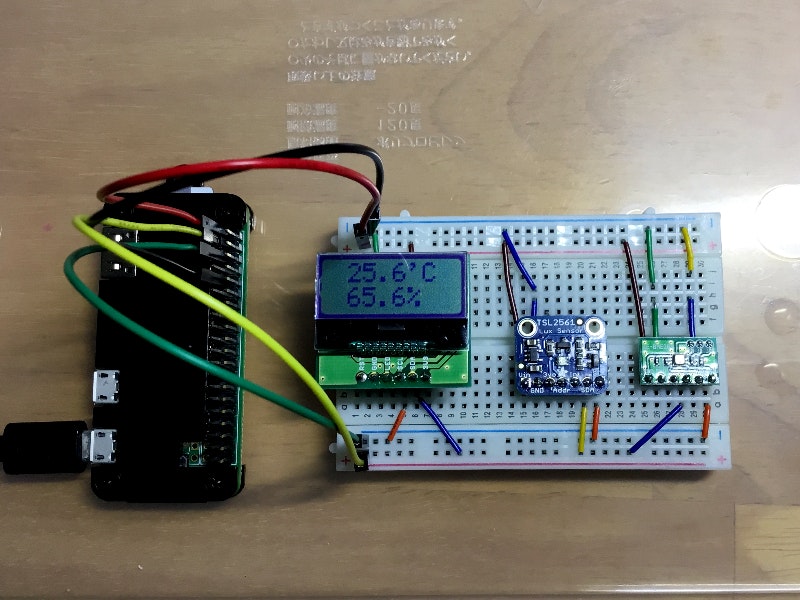

このI2C機器。

最終的に箱に入れたりしたいのでブレッドボードから外してケーブルに置き換える必要がある。
I2Cは全部繋げられるので単純にHUBを作ってみた。

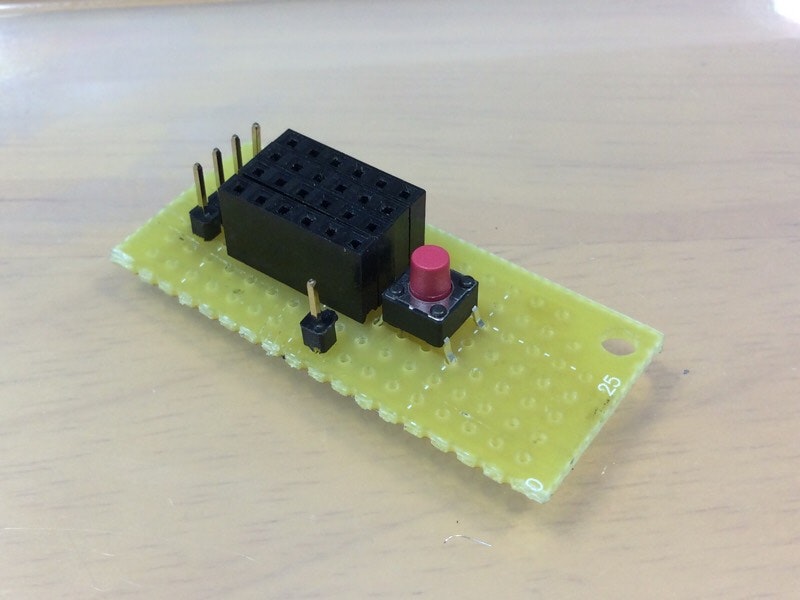

■HUB作成

普通のピンヘッダで作ってみたけど、左右間違えるから
ちゃんとしたコネクタにした方が良かったかも。

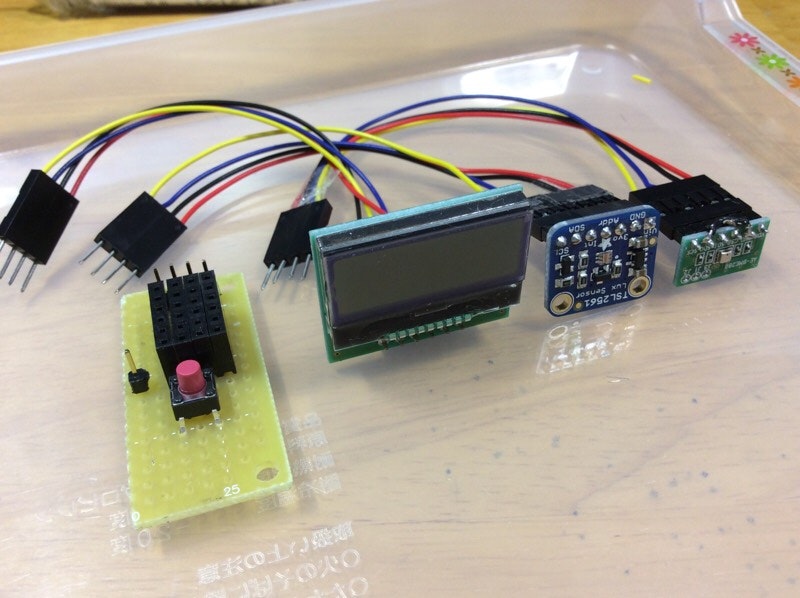

オスピン側にラズパイを接続、メスピン側にI2Cを接続するようにした。
こっちで書いたシャットダウンボタンもついでに実装している。
