はじめに

Azure 仮想マシンや、仮想ネットワークを使っている際に、いくつかのシチュエーションで、Azure 外のネットワークと通信させたい場合が出てきます。

以下のようなシチュエーションの際に、今回紹介する方法を使う事で、NAT 変換を使わずに相互ルーティングを可能にすることができます。

シチュエーション 1
Azure の既定では、S2S や P2S、ExpressRoute などの手段が用意されていますが、仮想ネットワークゲートウェイをデプロイする必要があり、NAT 変換が不要で相互に通信が可能ですが、それなりにコストが掛かります。

代わりに、Azure VM を使って VPN ルーター（仮想アプライアンス）を構築して安価に済ます方法があります。この場合は NAT 変換を使う方法が簡単で、一般的です。
しかし、外部から Azure VM への片方向の通信となってしまいます。

シチュエーション 2
Azure 上の VM として Hyper-V を構築して、さらに Hyper-V 上に VM (Nested VM) を構成することが可能です。このとき、Nested VM から Azure VM への通信は、NAT 変換を使う方法が簡単で、一般的です。
しかし、Nested VM から Azure VM への片方向の通信となってしまいます。

この場合は、Hyper-V ホストに RAS サービスを構成し、仮想アプライアンスと見立てて、ルーティングを構成すると、回避策にできる見込みがあります（まだ未検証）

シチュエーション 3
Azure VM として、Active Directory のドメインコントローラーを構築済です。
このたび、VPN ルーター（仮想アプライアンス）経由で上記のドメインに、物理の追加ドメインコントローラーを構築したいです。
ドメインコントローラー間の接続において、NAT 変換はサポートされていません。困りました。

1. 構成イメージ

NAT が構成されている場合は、VPN クライアントから、VM への通信は可能だが、VM から VPN クライアントへのルーティングはできない。
本記事の構成を採用すると、VM から VPN クライアントへのルーティングが可能になります。

この記事では、仮想アプライアンスとして OpenVPN と RAS (SSTP) を想定しています。
手順に使用した画面キャプチャは OpenVPN を想定したものになっていますが、他の方法で VPN を構築した場合でも、同様に扱えます。

本題とは逸れますが、Azure VM を使った VPN ルーターでは、IPsec では受付出来ない様子です。そのため、SSL-VPN を採用している仕組みのみが利用可能です。
私が検証してみて、本構成と組み合わせて実績があるのは、OpenVPN と、Windows Server の RAS 役割サービス を使った SSTP 接続です。

参考：OpenVPN
OpenVPN の構築については、以下の記事を参考にしてください。
本記事の内容と組み合わせて、検証済みです。

参考：SSTP
SSTP の構築については、以下の記事を参考にしてください。
本記事の内容と組み合わせて、検証済みです。

2. NAT 無しで構成するために必要な事

NAT を使えば、これらの構成は不要で通信できるので楽なのですが、片方向です。
相互に通信させるために、直接ルーティングを行うためには、色々とテクニックを駆使する必要があります。

アドレス空間の定義 (2-1 章)
NIC の IP 転送 (2-2 章)
ルーティングの構成 (2-3 章)

この記事では、既に NAT 変換を使って外部から Azure VM への通信が確立できている状況から、NAT 無しの相互通信へ移行するための手順を案内していきます。

2-1.アドレス空間の定義（推奨）

この設定は、オプションですが、やっておくことをお勧めします。

単一の仮想ネットワークの構成であれば、この章の手順を行わなくても問題ありません。
しかし、ピアリングや V2V、S2S、P2S、ExpressRoute、Azure Firewall などの Azure の機能で、別のネットワークと接続された構成との相互接続の場合に支障をきたします。

本記事で紹介する NAT 無しの相互ルーティングの方法と、上記の Azure による外部ネットワーク接続方式間を相互にルーティングさせるためには、本章の構成が必要です。
※アドレス空間が定義されていないと、仮想ネットワークゲートウェイによって、パケットが破棄されてしまう事が理由です。

忘れたころにハマる事になるので、本章の構成は、やるものだと思っておけば万全です。

仮想アプライアンス の概要ページを開き、割り当てられている 仮想ネットワーク を開きます。

　

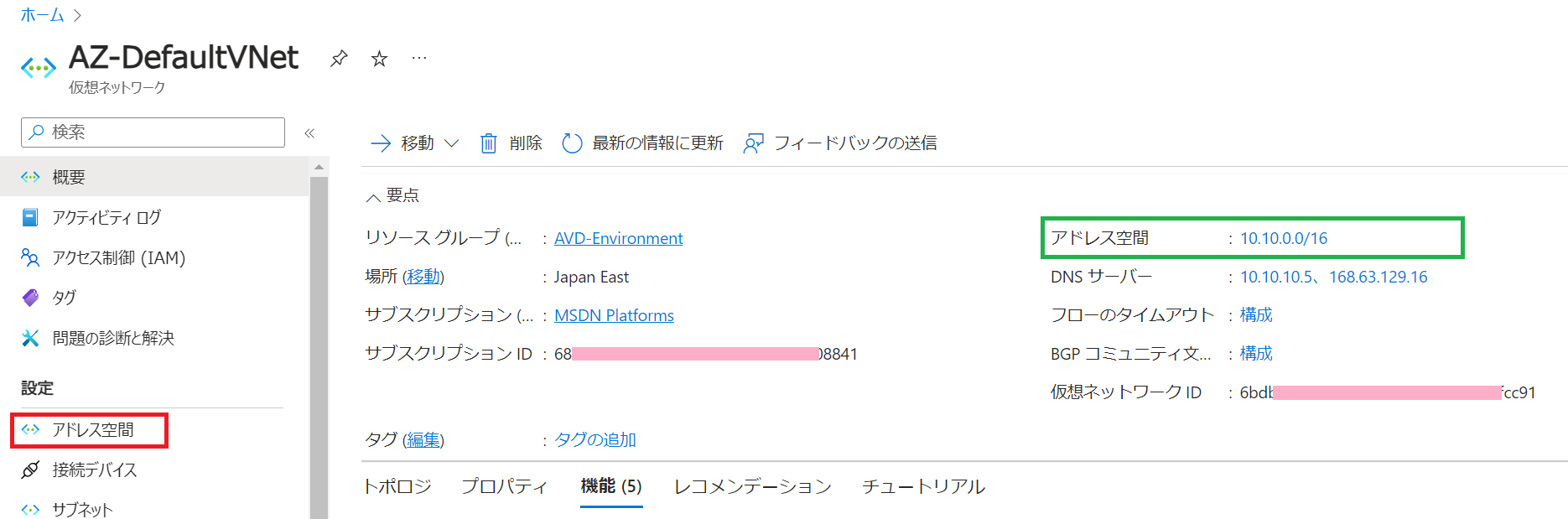

アドレス空間 を選択します。※この時点で、緑枠のアドレス空間は１つだけです。

　
アドレス空間 を追加して、保存を押します。
下図の場合は 192.168.240.0/24 という仮想アプライアンス（VPN ルーター）の先にあるネットワークアドレスを追加しています。

　
以下の通知が表示されれば OK です。

　
以下のようにアドレス空間が定義されていれば OK です。

2-2. IP 転送（必須）

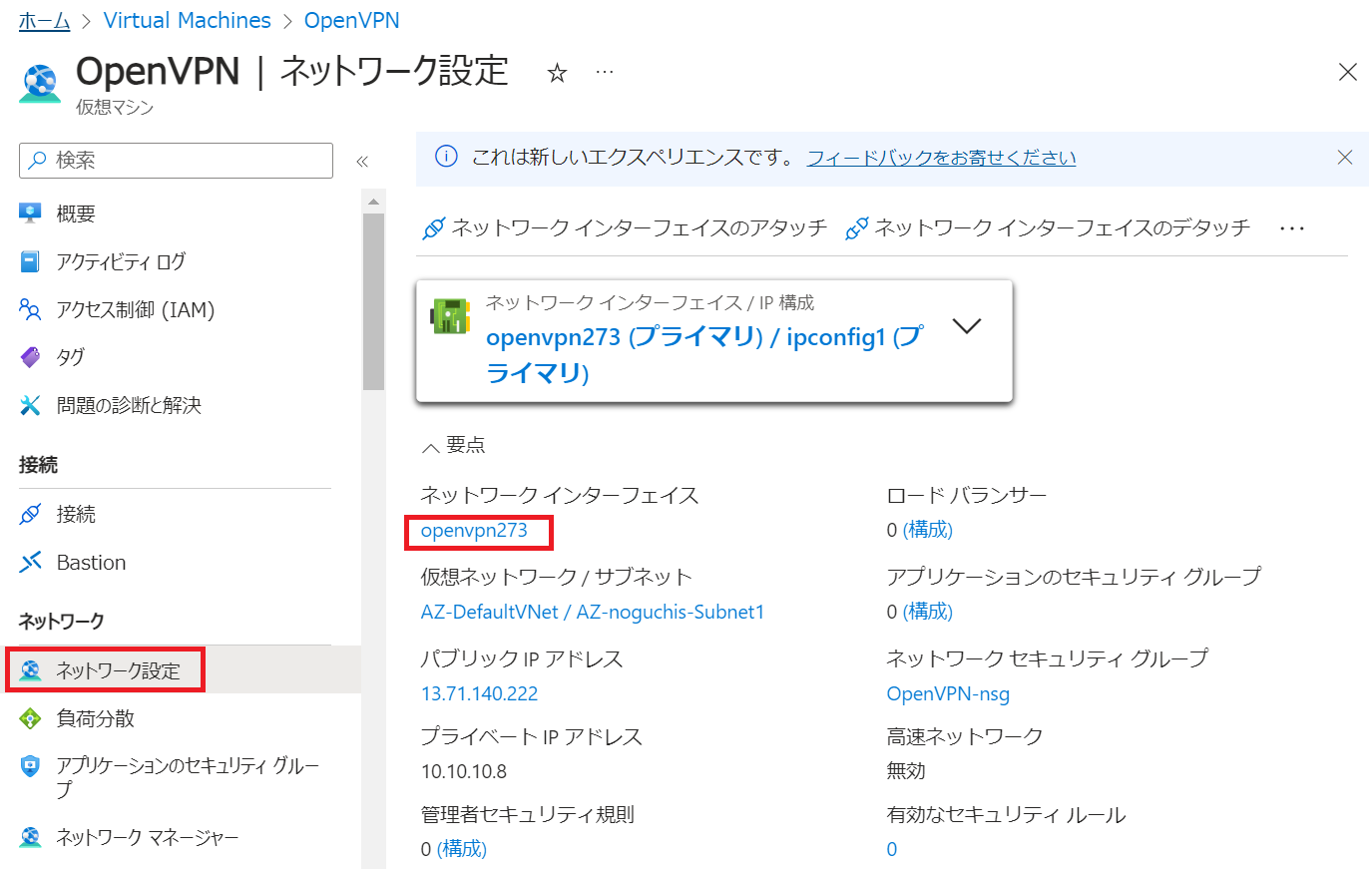

仮想アプライアンス の左ペインから、ネットワーク設定 を選び、赤枠の ネットワークインターフェイスの名前 を選択します。

　

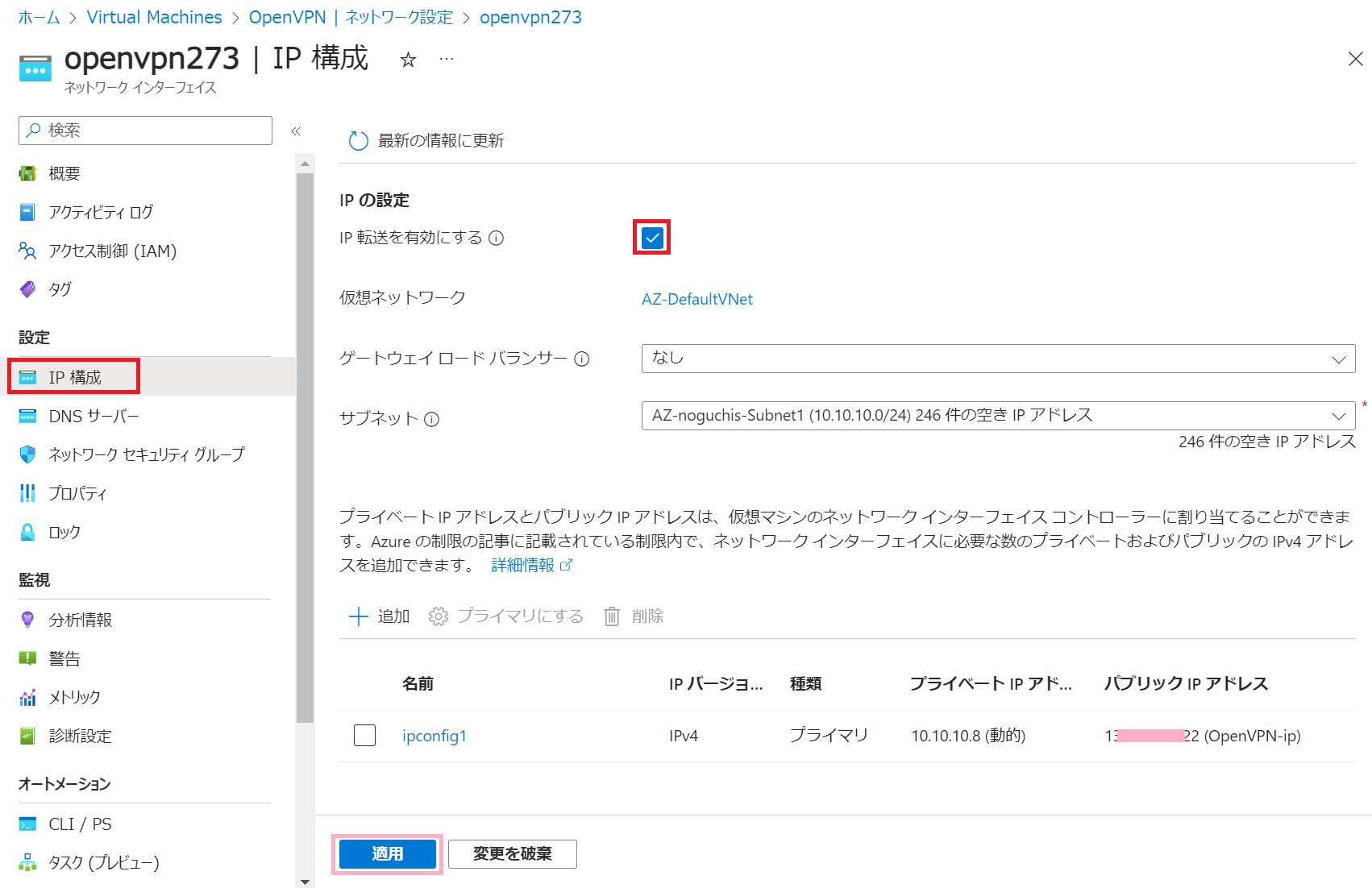

ネットワークインターフェイス の左ペインから、IP構成 を選択し、IP 転送を有効にする にチェックを入れて、適用を押します。

　
以下の通知が表示されれば OK です。

NIC の IP 転送を有効にしていない場合、自分自身（NIC に割り当てられている IP アドレス）以外の宛先パケットは、破棄されてしまいます。それ以外の宛先であっても VM へ転送するために、この設定が必要です。

2-3. ルーティングの構成（必須）

仮想アプライアンス（VPN ルーター）の先にあるネットワーク宛のゲートウェイを定義する必要があります。いわゆるルーティングの設定です。

Azure では、ルーティングを構成する場合は、あらかじめルートテーブルというリソースを作成しておき、そこにルート（経路）設定を構成する必要があります。

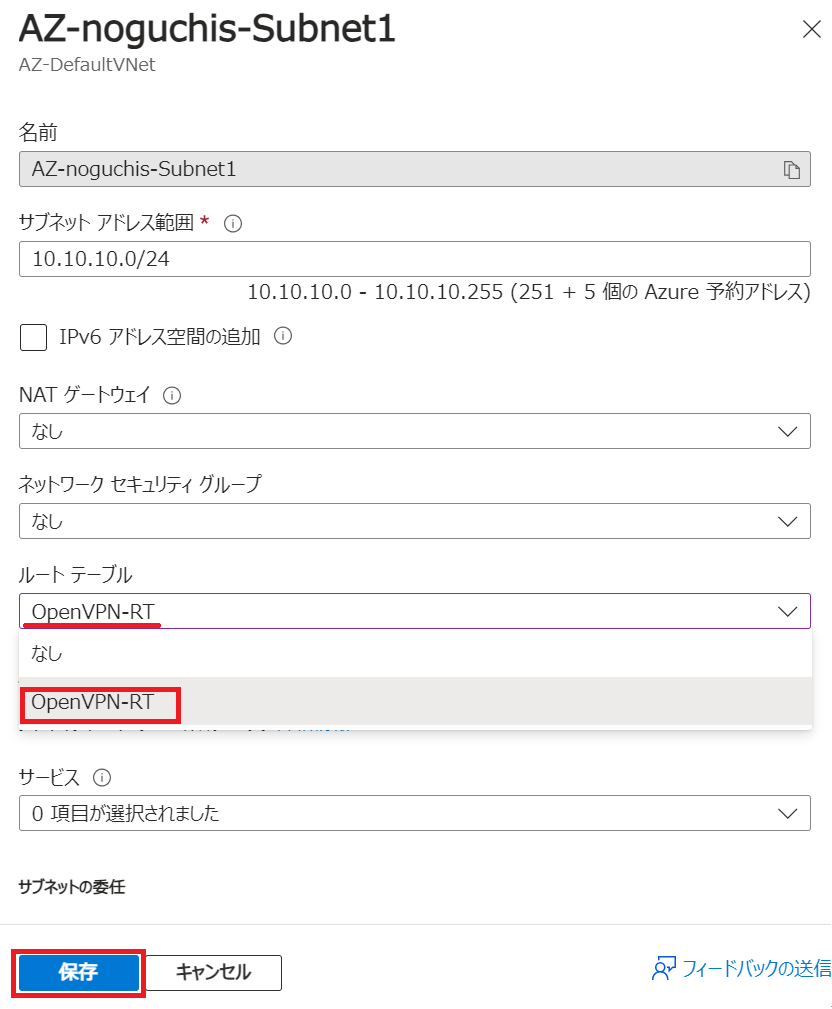

上記で作成したルートテーブルを仮想ネットワークのサブネットに割り当てることで、ルーティングが機能します。

2-3-1. ルートテーブルの作成

Azure Portal の検索窓に ルート と入力して ルートテーブル を選択します。

　
作成ボタンを押します。

　
基本タブでは、任意のリソースグループとリージョン（仮想アプライアンスと揃えると良い）を選択し、任意のリソース名を命名し、確認および作成 を押します。

　

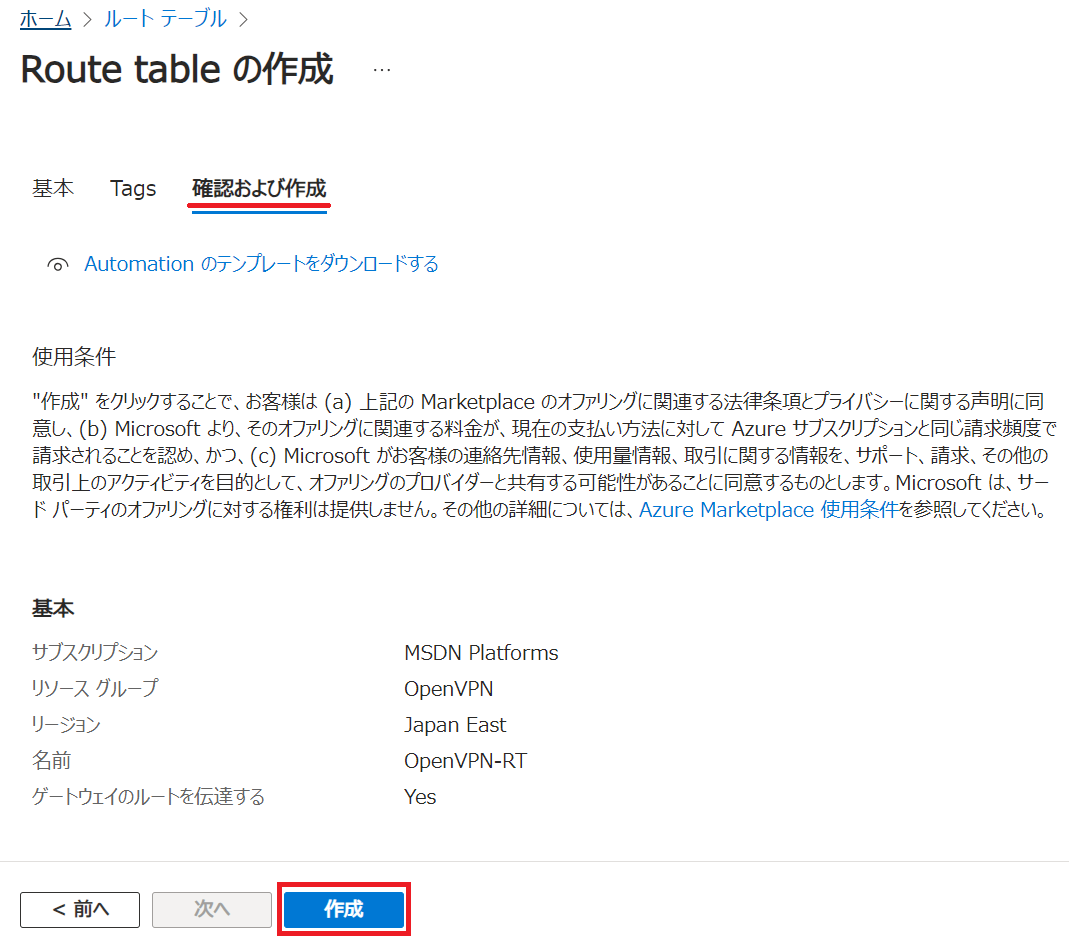

以下の確認画面で作成を押します。

　
デプロイが完了したら リソースに移動 を押します。

2-3-2. ルートの追加

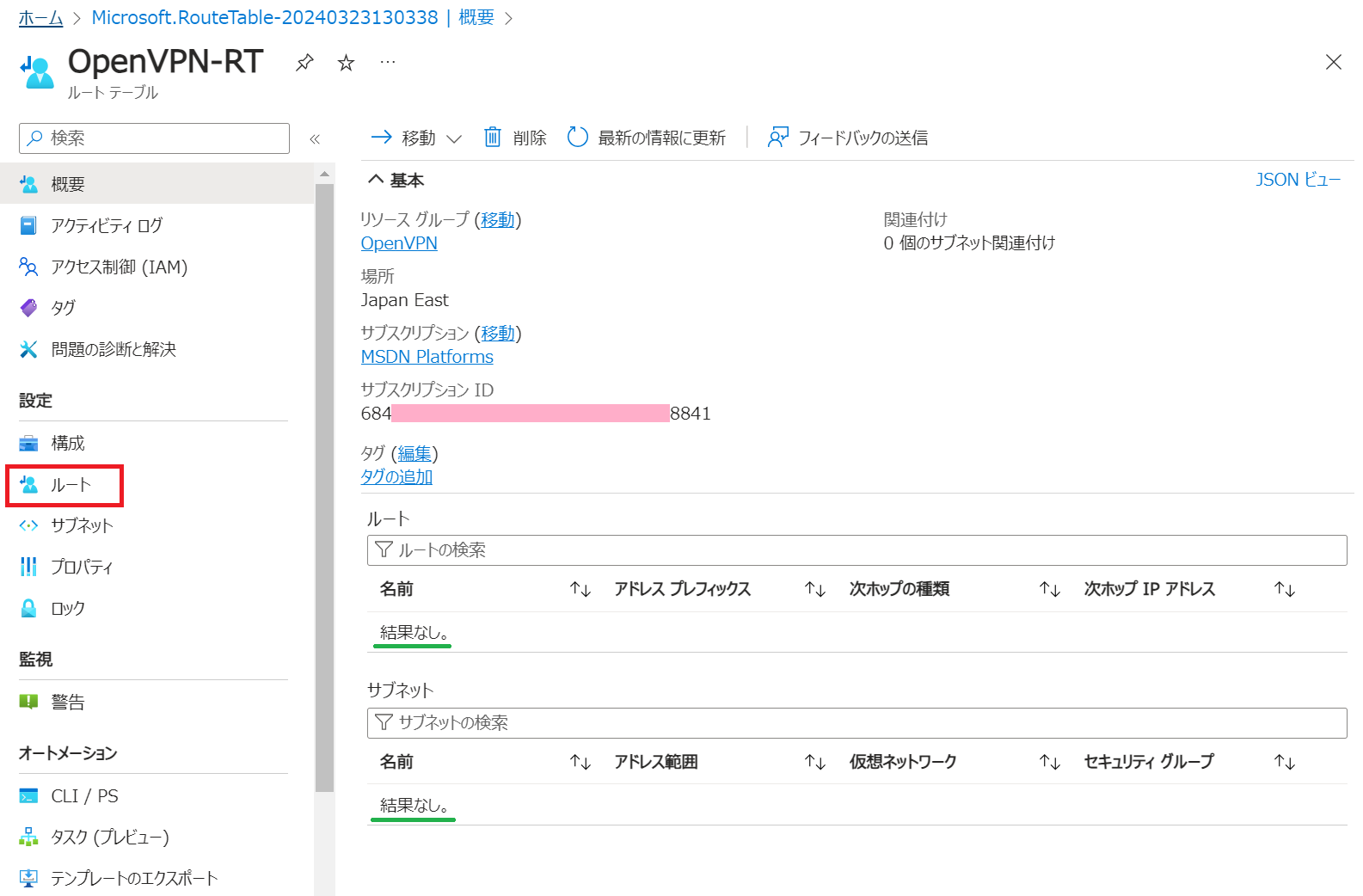

ルートテーブルが作成されると、以下の画面のようになります。なお、この時点では緑下線部分は、結果なし となっており、何も構成されていないことが判ります。
続いて、ルーティングを構成するために ルート を押します。

　

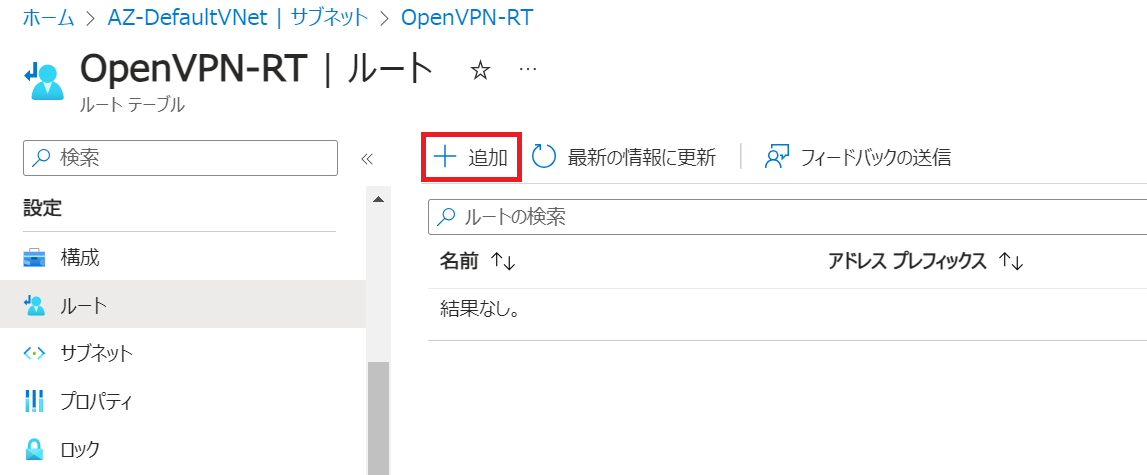

追加を押します。

　
以下の番号を参考に、値を設定していきます。最後に追加を押します。

№	項目名	設定値	備考
①	ルート名	任意の名称
②	宛先の種類	"IP アドレス"	ネットワークアドレスを宛先として指定するため
③	宛先 IP アドレス/CIDR 範囲	[仮想アプライアンスの先にあるネットワークアドレス帯]	私の環境では VPN のアドレス帯である 192.168.240.0/24 を指定しています。
④	ネクストホップの種類	"仮想アプライアンス"	仮想アプライアンス経由で外部に接続するルートを示すために必要な設定です。
⑤	ネクストホップアドレス	[仮想アプライアンスの IP アドレス]	宛先 IP 帯へ接続するためのゲートウェイを指定する必要があります。私の環境では 10.10.10.8 を指定しています。
