概要

新型コロナの影響で環境センシングデバイス、可視化ツールの需要が高まっている。
前回「IoT-DX-Kit」を使って、スマホのFlutterアプリ上で気温、湿度を可視化してみた。
今回はクラウド(AWS)上にデータ蓄積を行う。
EC2インスタンスやRDB、S3を使わない方法を試してみた。

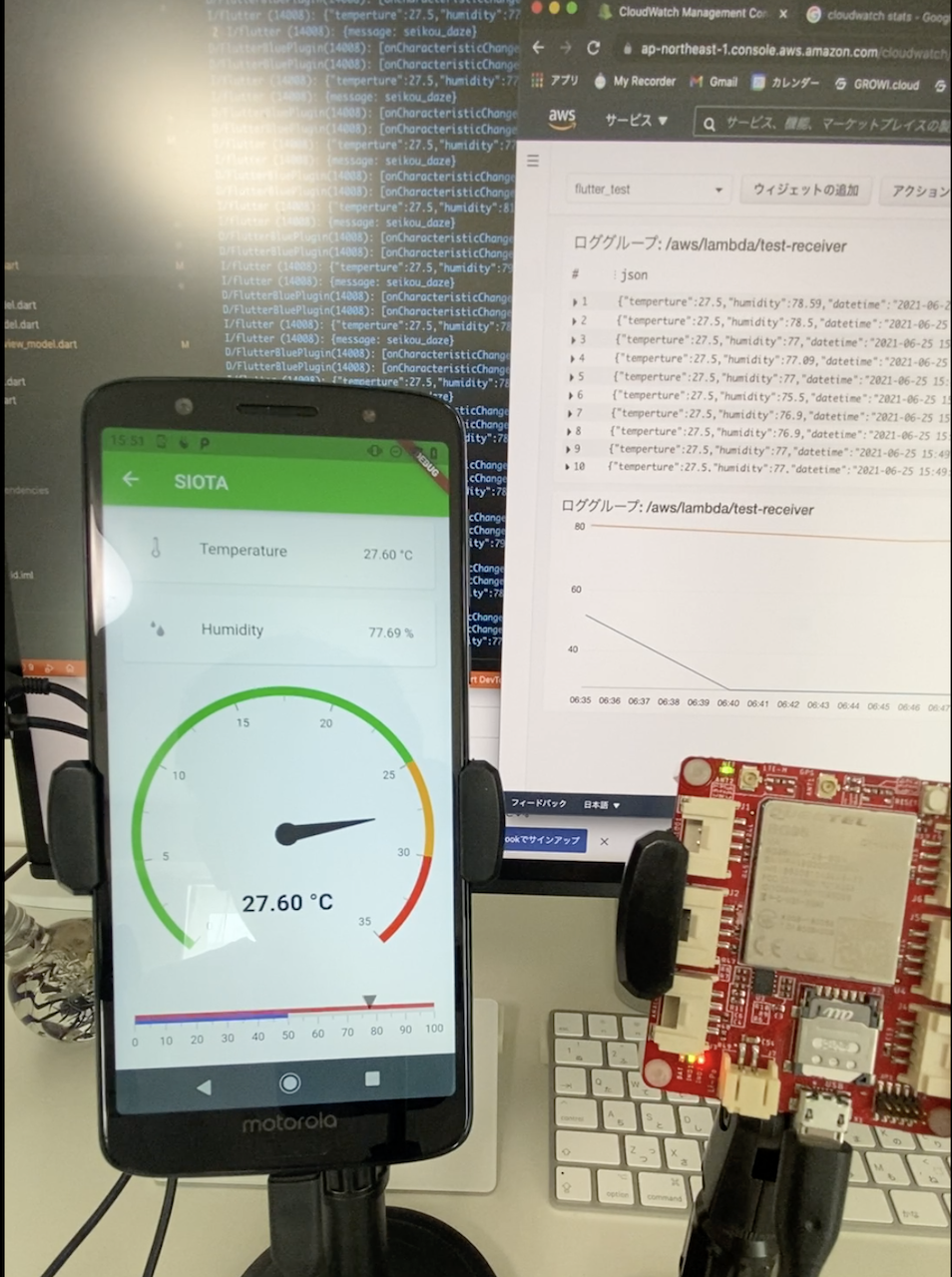

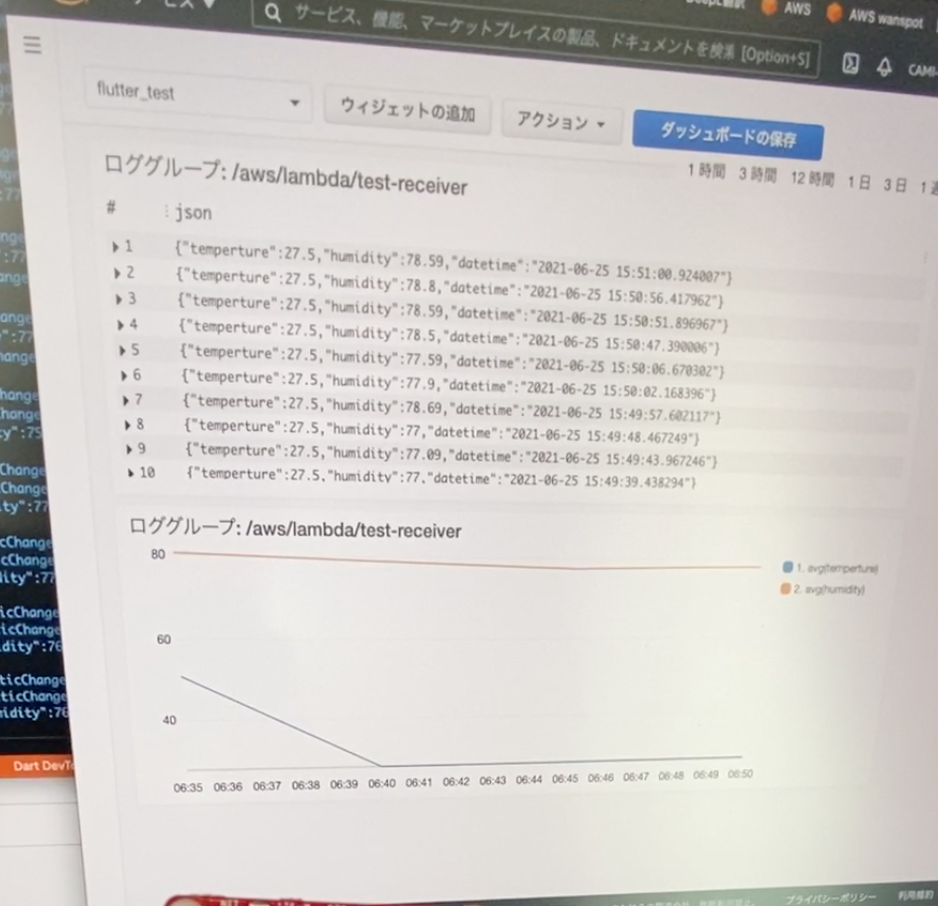

AWSのCloudWatchにデータが温湿度データが蓄積されている様子

用意するもの

IoT-DX-Kit マイコンボード
DHT22 温湿度センサー
AWSアカウント

環境構築

(1)Flutterをインストール
　https://www.arduino.cc/en/main/software
(2)Flutter Blueをインストール
　https://github.com/sparkfun/SparkFun_MAX3010x_Sensor_Library
(3)AWSアカウントを作成

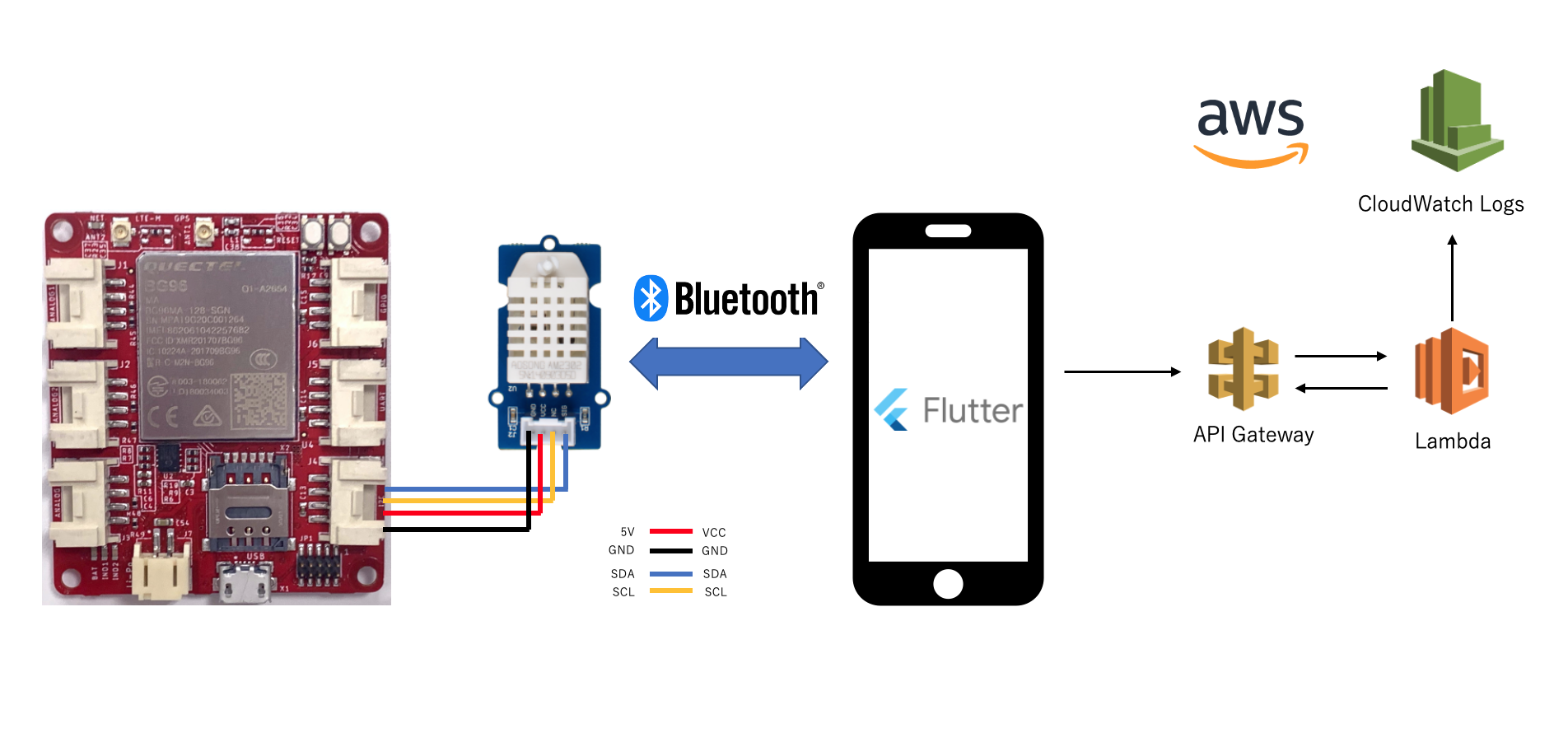

構成

APIサーバーを作らず、API Gateway宛に届いたPOSTデータを契機にLambdaがCloudWatchに書き込むようにする

プログラミング

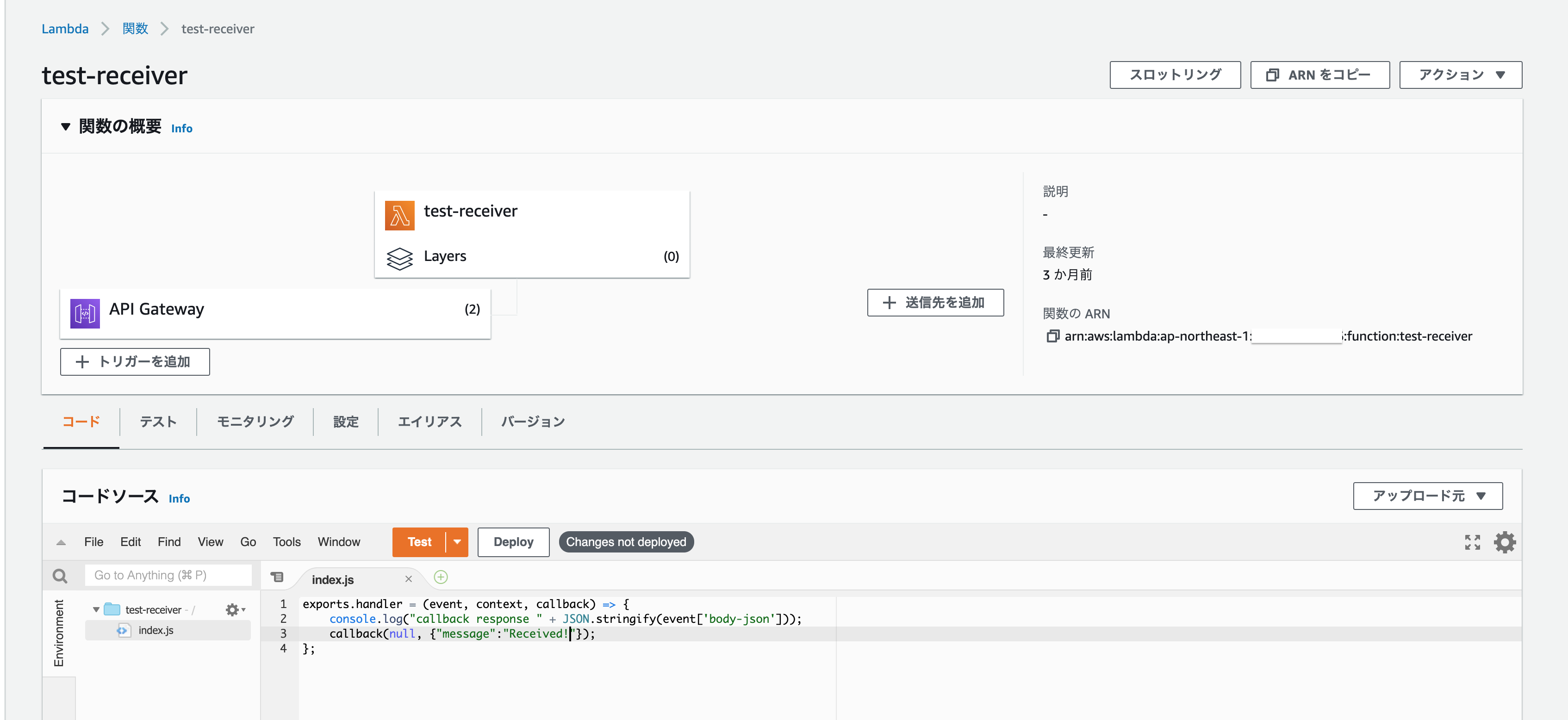

Lambdaにて、POSTされたデータをCloudWatchに書き出すスクリプトを書いておく
LambdaはデフォルトでCloudWatch Logにログを書き出すようになっているのでIAM設定の必要はなし

名前：(任意)
ランタイム：Node.js 14.x
アクセス権限：AWS ポリシーテンプレートから新しいロールを作成
ロール名：（任意）

テストイベントの作成」からテストを作って、実行後ステータス200で正常終了することを確認する

index.js

exports.handler = (event, context, callback) => {
    console.log("callback response " + JSON.stringify(event['body-json']));
    callback(null, {"message":"Received!"});
};

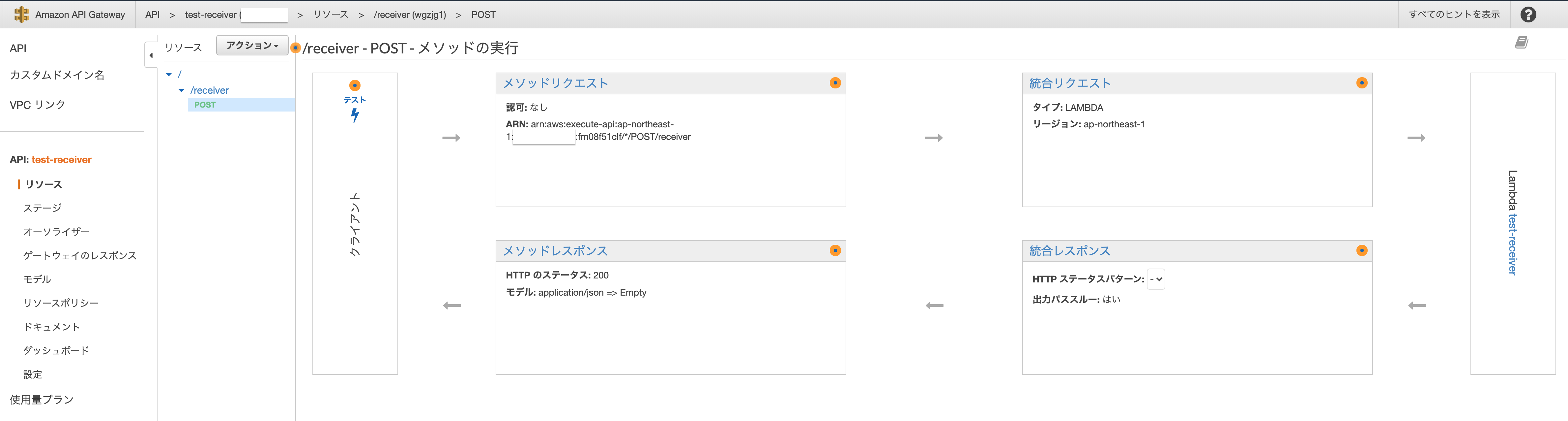

API GatewayでAPIリソース(/reciever)を追加する

Flutter側で、API Gatewayより発行されたURLにに温湿度データをPOSTする処理を追加する
API Gatewayでは、x-api-key ヘッダーでアクセス制限をかけておく

lib/utils/little_endian_extractor.dart

Future<void> sendjson(data) async {
  final url =
      "https://abcabcabc.execute-api.ap-northeast-1.amazonaws.com/test-receiver-999-105/receiver";
  Map requestBody = {
    "temperture": (data.getInt8(0) + data.getInt8(1) / 100),
    "humidity": (data.getInt8(2) + data.getInt8(3) / 100),
    "datetime": DateTime.now().toString()
  };
  String body = json.encode(requestBody);
  print(body);
  http.Response response =
      await http.post(Uri.parse(url), body: body, headers: {
    "Content-Type": "application/json",
    "x-api-key": "abcabcabcabcabcabcabcabcabcabcabcabcabcabcabc"
  });
  var res = json.decode(response.body);
  print(res);
}

検証

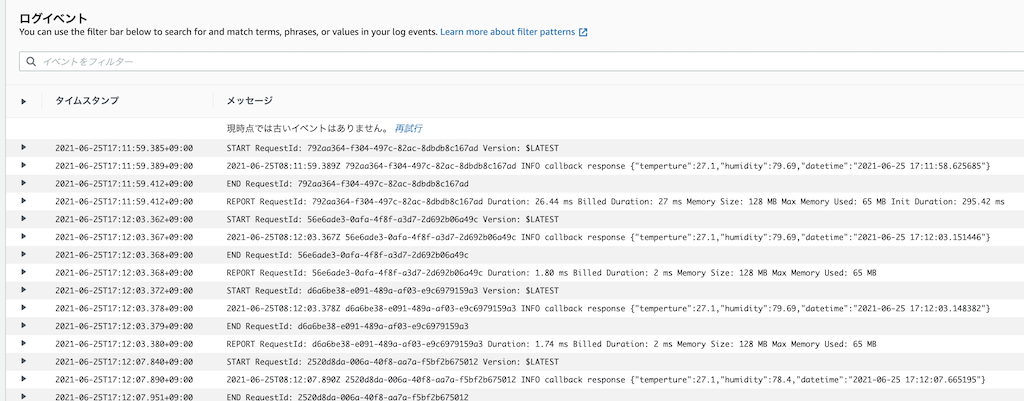

CloudWatchでデータが蓄積されている様子

ダッシュボードからウィジェットを追加すればグラフ表示も可能

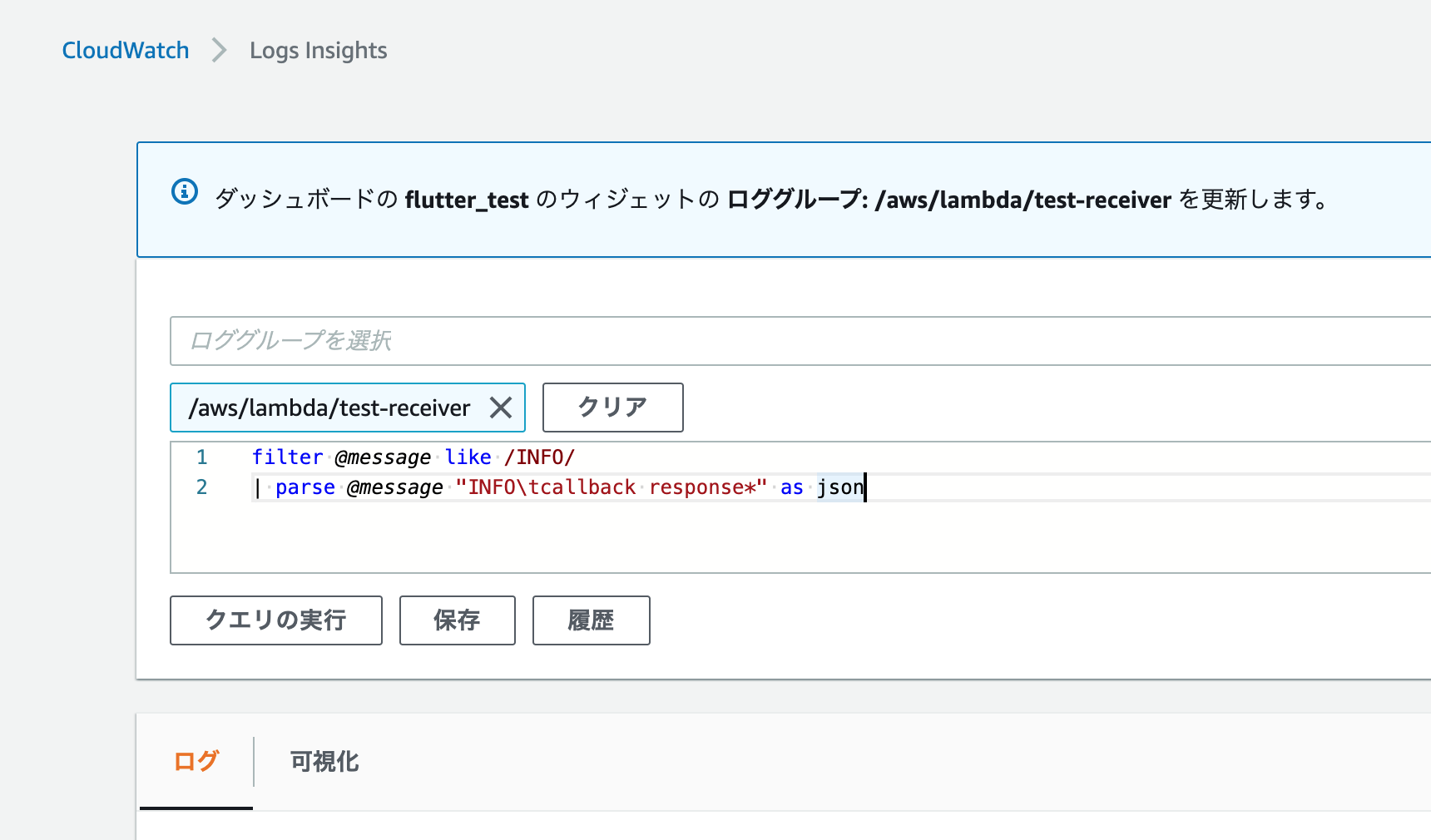

ダッシュボードの設定

次回に向けて

蓄積したデータを他のAWSサービスを利用して分析に使うことを考えてみる
