M5NANO C6を使ってM5Stack EXT.IOで遊ぶ。(理系フリマで入手)

参考

x 過去ログを見よ!!!

目的
I2C エックステンダーの8ビットポートICを使って遊ぶ
中身は、PCA9554

いろいろ
今日もmakeなんちゃかんちゃらやっているよ(0922)
実は、m5stamp s3も千円で入手したよ。(スイッチサイエンス)
I/Oと本体(極小)のバランスが悪い。ちいさくてかわいい
なんか、ドッキングステーションなんかがあるといいかも
I2Cを使った組み込みでBluetoothなんか使った用途に向いているかも。
やっぱり、デザイン性がよい。
(EXTI.IOは、理系フリマで100円で入手)

結果

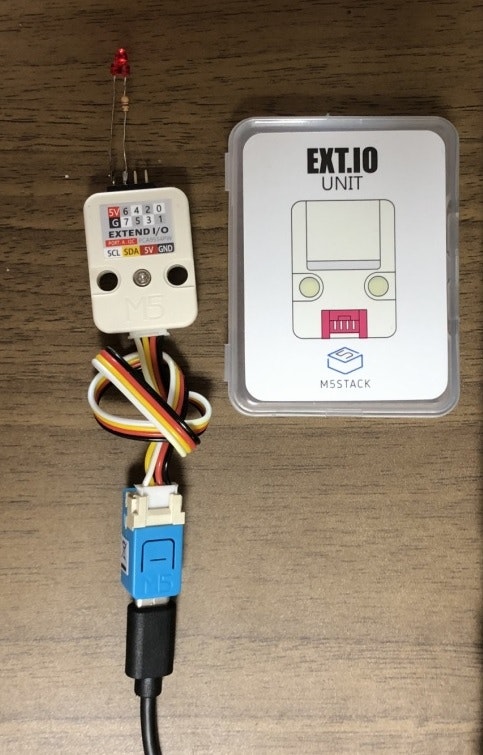

(わかりずらいけど光っているよ)

プログラム

//PCA9554_C3_1
//EXT.IO  UNIT
//https://docs.m5stack.com/en/unit/extio


//インクルド
#include <Arduino.h>
#include <Wire.h>      //I2C


//初期化
void setup() {

  //I2Cの初期化
  Wire.begin(); //C3
  delay(200);

  //8ビット全て出力にする
  Wire.beginTransmission(  0x27  ); //アドレス

  Wire.write(0x03); //コマンド

  Wire.write(0x00); //データ

  Wire.endTransmission();

  delay(200); //0.2秒待つ

}//setup


//メインループ
void loop() {

  //8ビット全て1にする。
  Wire.beginTransmission(  0x27  ); //アドレス

  Wire.write(0x01); //コマンド

  Wire.write(0xFF); //データ　全て1

  Wire.endTransmission();

  delay(1000); //1秒待つ


  //8ビット全て0にする。
  Wire.beginTransmission(  0x27  ); //アドレス

  Wire.write(0x01); //コマンド

  Wire.write(0x00); //データ 全て0

  Wire.endTransmission();


  delay(1000); //1秒待つ

}//loop
