x Mbedでのボード設定は、NUCLEO-F767ZI

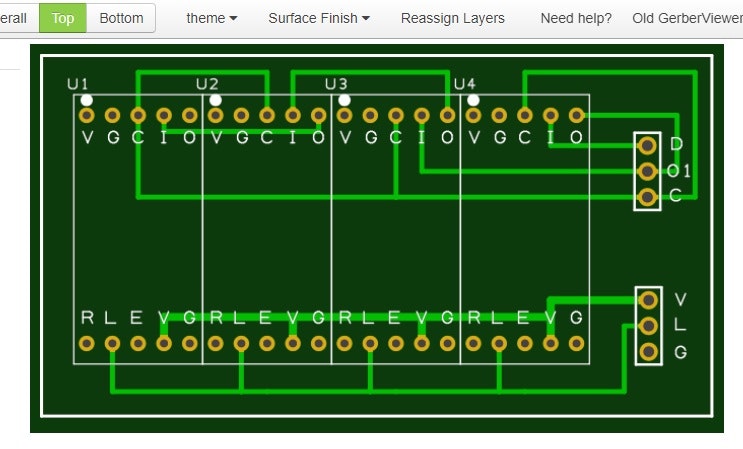

x 赤色7セグメントLEDシリアルドライバモジュール 完成品
x OSL10564-74HC595-R M-12642
説明
文字を文字パターンに変換する
64は、@の開始位置です。
7セグメントの文字パターンに変換
変換範囲は、32文字で5ビット分
# include <Arduino.h>
//* ***** *****
//* * * *
//* ****** * *
//* * * *
//* * * *
//******** ***** *****
# define DW digitalWrite
//031
// //#define swdclk PA14 // 8pin
// //#define swdio PA13 // 7pin
// #define swdclk PA12 // 6pin
// #define swdio PA11 // 5pin
// //#define t_led1 PA12 // 6pin
// //#define t_led2 PA11 // 5pin
// #define en PA0 // 4pin
// #define in7 PB7 // 1pin
//767
# define swdclk 13 //
# define swdio 11 //
# define en 10 //
# define in7 A0 //
char seg[32] = {
0x00 , //0 @ -> ' '
0x77 , //1 A o
0x7c , //2 B combined use "6"
0x39 , //3 C
0x5e , //4 D
0x79 , //5 E o
0x71 , //6 F
0x3d , //7 G
0x76 , //8 H o
0x06 , //9 I combined use "1"
0x1e , //10 J
0x75 , //11 K
0x38 , //12 L o
0x15 , //13 M
0x37 , //14 N o
0x3f , //15 O o combined use "0"
0x73 , //16 P
0x67 , //17 Q combined use "9"
0x50 , //18 R
0x6d , //19 S combined use "5"
0x78 , //20 T
0x3e , //21 U
0x1c , //22 V
0x2a , //23 W o
0x64 , //24 X
0x6e , //25 Y
0x5b , //26 Z combined use "2"
0x4f , //27 [ --> "3"
0x66 , //28 \ --> "4"
0x27 , //29 ] --> "7"
0x7f , //26 ^ --> "8"
0x08 //31 _
};
// 12345678 12345678 12345678 12345678
char b8[8] = {0b10000000,0b01000000,0b00100000,0b00010000,
0b00001000,0b00000100,0b00000010,0b00000001 };
void seg1(char v)
{
v=seg[v-64];
for(int jj=0;jj<8;jj++){
if( (v & b8[jj]) == 0 ){
DW(swdio,0); //ビットが0
} else {
DW(swdio,1); //ビットが1
}//endif
DW(swdclk,1);
DW(swdclk,0);
}//for
DW(en,1);
DW(en,0);
}//seg1
//初期化
void setup() {
delay(3000); //not Delete
//7セグの初期化
pinMode(swdclk,OUTPUT);
pinMode(swdio,OUTPUT);
pinMode(en,OUTPUT);
pinMode(in7,INPUT_PULLUP);
DW(en,0);
DW(swdclk,0);
}//setup
int ii; //ループカウンター
//ループ
void loop() {
seg1('O');
for(ii = 0;ii < 60;ii++){
delay(1000);
}
seg1('I');
for(ii = 0;ii < 60;ii++){
delay(1000);
}
seg1('Z');
for(ii = 0;ii < 60;ii++){
delay(1000);
}
seg1('[');
while(1){} //無限ループ
}//loop
