(雑)(3.3V)MCP9700の簡易計算法をためす。

参考

x 過去ログを見よ!!
x UNOを一時的に3.3Vで動かす(危険)(危険)(危険)PCに繋ぐとPCが破壊されます。(いろいろした)

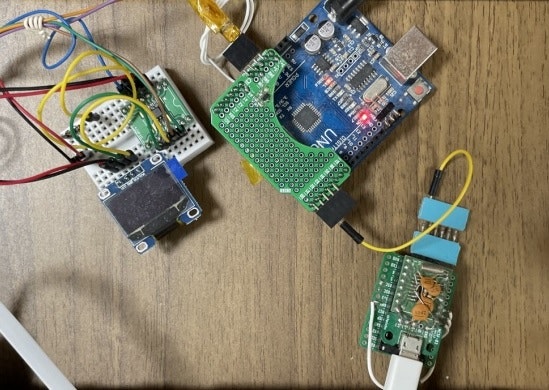

x Arduino UNOを一時的に3.3Vにします。

x 販売コード 114300 型番 MCP9700A-E/TO
x 販売コード 130012 型番 MCP9700T-E/TT
x 販売コード 109692 型番 MCP9700-E/TO

目的

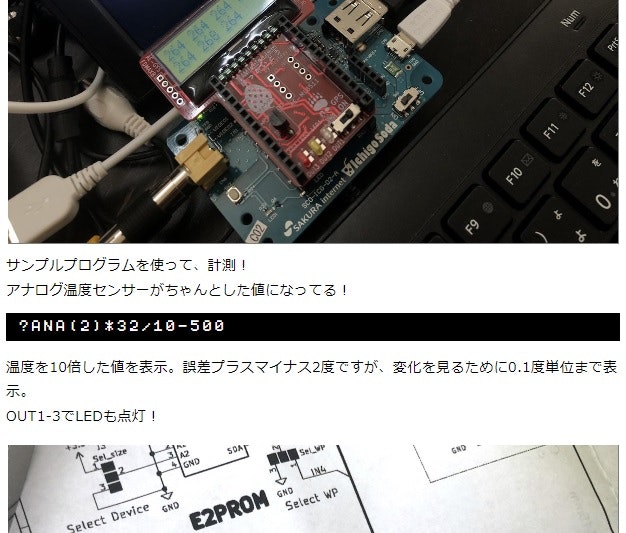

ichgojamなんかで使われている
符号付整数の計算方法を試す。
最大で20程度ズレる、論理値2800
1024 x 32 / 10 - 500 = 2776

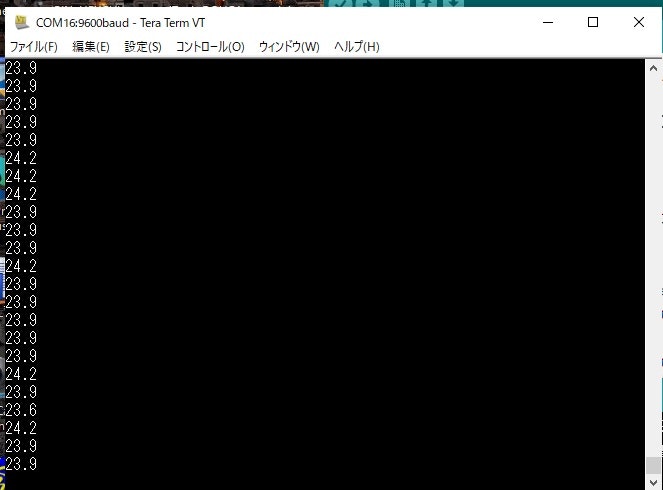

結果

プログラム

//MCP9700_SMD_3V3_zatu_UNO1


//初期化
void setup() {
  //シリアルポートの初期化
  Serial.begin(9600);
}//setup


//メインループ
void loop() {

  int sensorValue; //センサーの読み取り値
  int Temperature; //温度

  //温度センサーから値を読み込む
  sensorValue = analogRead(A0); //UNO

  //センサーの値から温度に変換 0℃に合わす為に500mVを引く
  //sensorValue = 469; //debug 約1.5V  100.0℃
  //sensorValue = 242; //debug 約0.8V   27.9℃(論理値)
  //sensorValue =   0; //debug 約0.0V  -50.0℃
  Temperature = sensorValue * 32 / 10 - 500;

  //結果の表示
  // print out the value you Temperature:
  Serial.print(Temperature / 10);
  Serial.print('.');
  Serial.print(Temperature % 10);
  Serial.println();
  delay(1000);        // delay in between reads for stability

}//loop
